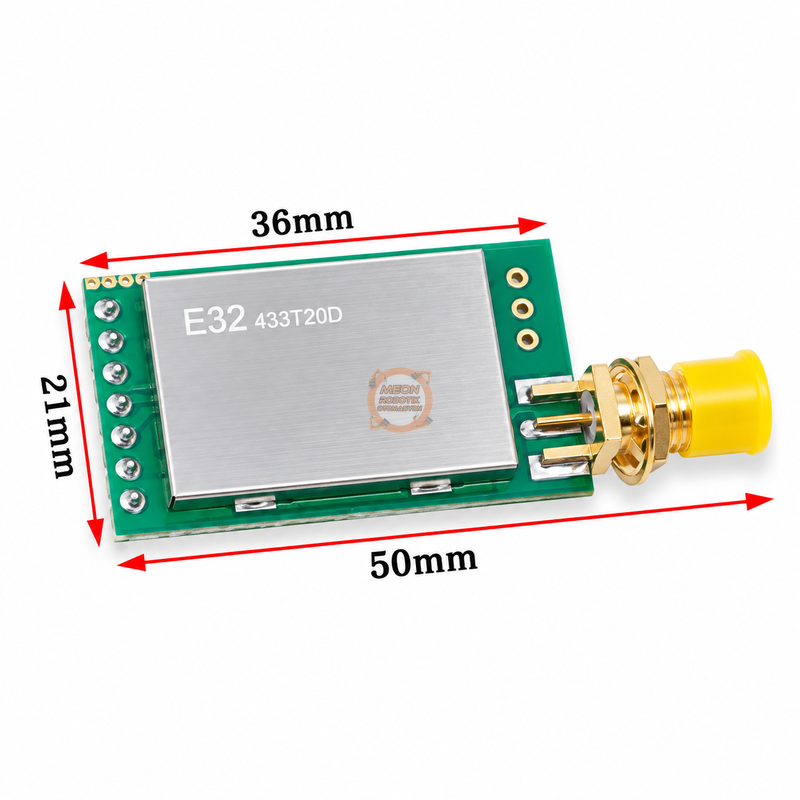

E32-433T20D V8 SX1278 3km 433MHz LoRa Modülü

E32-433T20D V8 SX1278 3km 433MHz LoRa Modülü

E32-433T20D V8 LoRa Modülü, SX1278 tabanlı, UART TTL arayüzüne sahip uzun mesafeli kablosuz seri haberleşme modülüdür. LoRa yayılmış spektrum teknolojisi sayesinde düşük veri hızlı uygulamalarda uzun mesafeli ve parazite karşı dayanıklı veri aktarımı sağlar. Akıllı ev sistemleri, endüstriyel sensörler, bina otomasyonu, kablosuz alarm sistemleri, uzaktan kontrol ve sayaç okuma uygulamalarında kullanılabilir.

Modül 410–441 MHz frekans aralığında çalışır ve varsayılan çalışma frekansı 433 MHz'dir. Şeffaf veri iletim özelliği sayesinde seri port üzerinden alınan verilerin kablosuz olarak aktarılmasına imkân verir. Maksimum 100 mW / 20 dBm RF çıkış gücüne sahiptir.

LoRa Modülü, FEC ileri hata düzeltme, LBT kanal dinleme, RSSI sinyal seviyesi izleme, sabit nokta iletim ve yayın iletim özelliklerini destekler. AT komut desteği sayesinde çalışma parametreleri yapılandırılabilir. Ayarlanan parametrelerin saklanabilmesi, sistem yeniden başlatıldığında yapılandırmanın korunmasını sağlar.

Üreticinin E32-433T20D için verdiği referans test koşullarında; açık görüş alanı, maksimum çıkış gücü, 5 dBi anten, yaklaşık 2,5 m anten yüksekliği ve 2,4 kbps hava veri hızında haberleşme mesafesi 3 km'ye kadar çıkabilmektedir.

Öne Çıkan Özellikler

• SX1278 tabanlı LoRa kablosuz haberleşme

• 410–441 MHz çalışma frekansı

• Varsayılan 433 MHz frekans

• Maksimum 20 dBm / 100 mW RF çıkış gücü

• UART TTL seri haberleşme arayüzü

• Şeffaf veri iletimi

• AT komut desteği

• FEC ileri hata düzeltme desteği

• LBT kanal dinleme desteği

• RSSI sinyal gücü izleme

• Sabit nokta ve yayın iletimi desteği

• Düşük güç tüketimli çalışma modları

• İdeal koşullarda 3 km'ye kadar haberleşme mesafesi

Kullanım Alanları

• Endüstriyel sensör sistemleri

• Bina ve fabrika otomasyonu

• Akıllı ev uygulamaları

• Kablosuz alarm ve güvenlik sistemleri

• Uzaktan kumanda ve kontrol sistemleri

• Kablosuz veri toplama sistemleri

• Sayaç okuma ve AMI uygulamaları

• IoT ve mikrodenetleyici tabanlı kablosuz haberleşme projeleri

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Modül UART üzerinden TTL seviyesinde seri iletişim sağlar. RXD ve TXD hatları üzerinden mikrodenetleyici veya seri haberleşme destekleyen kontrol sistemleri ile veri alışverişi yapılabilir. M0 ve M1 girişleri çalışma modunun seçilmesi, AUX çıkışı ise modül çalışma durumunun izlenmesi amacıyla kullanılır.

UART haberleşme seviyesinin 3,3 V olduğu ve 5 V TTL sinyal uygulanmasının zarar riski oluşturabileceği üretici tarafından belirtilmektedir.

Paket İçeriği

• 1 Adet E32-433T20D V8 SX1278 433 MHz LoRa Modülü
