DS1302 RTC Gerçek Zamanlı Saat Modülü Pil Yuvalı(pilli)

DS1302 RTC Gerçek Zamanlı Saat Modülü Pil Yuvalı(pilli)

DS1302 RTC, elektronik projelerde saniye, dakika, saat, gün, tarih, ay ve yıl bilgilerinin takip edilmesini sağlayan gerçek zamanlı saat modülüdür. Zaman bilgisini düzenli olarak tutar ve mikrodenetleyicinin sürekli zaman hesabı yapma ihtiyacını azaltır. Saat kontrollü otomasyon, veri kayıt sistemleri, zaman damgalama ve programlanabilir elektronik uygulamalarında kullanılabilir.

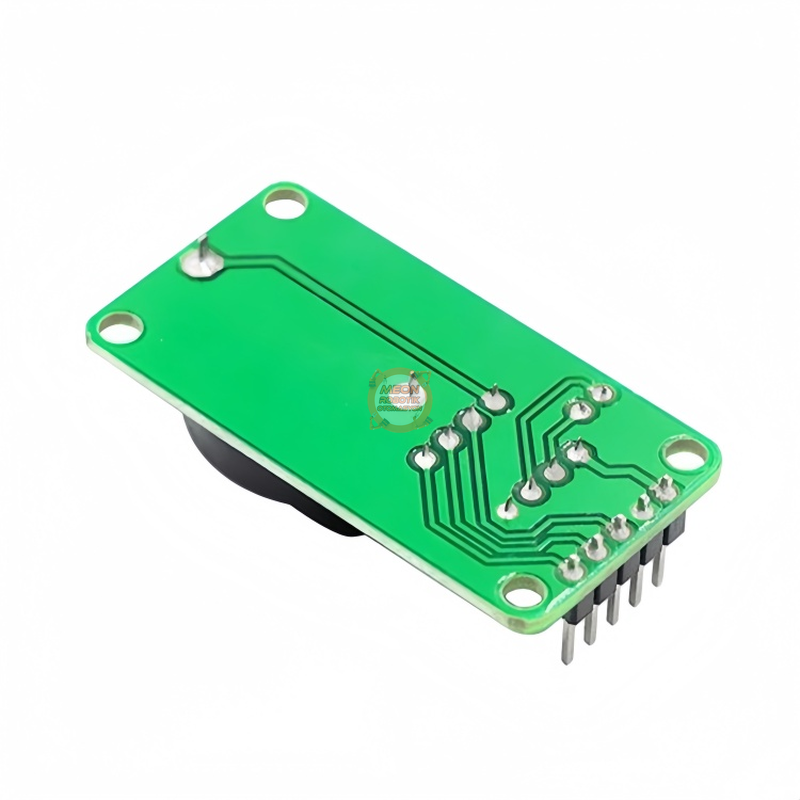

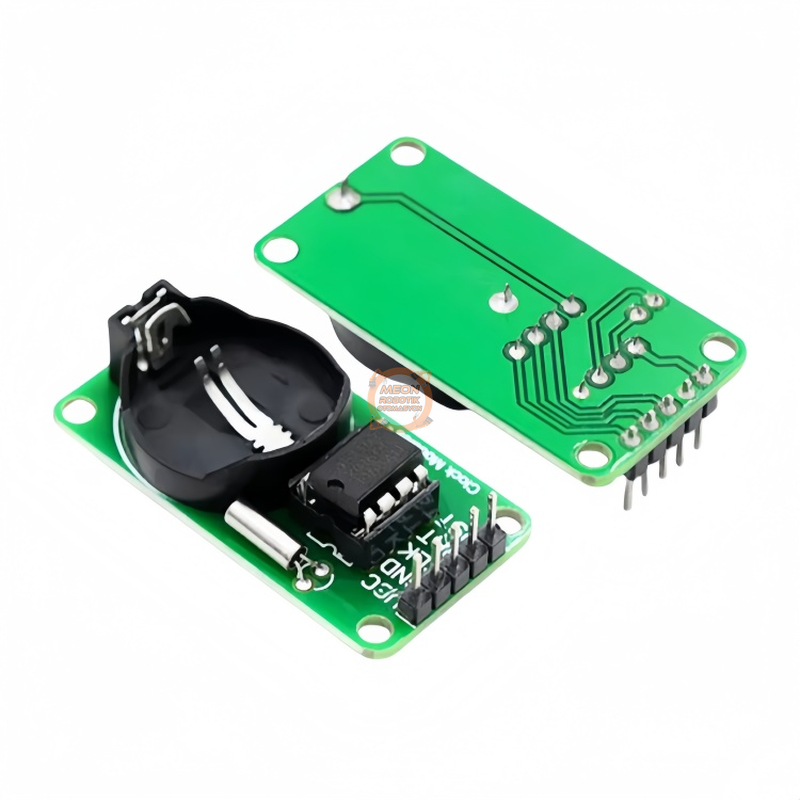

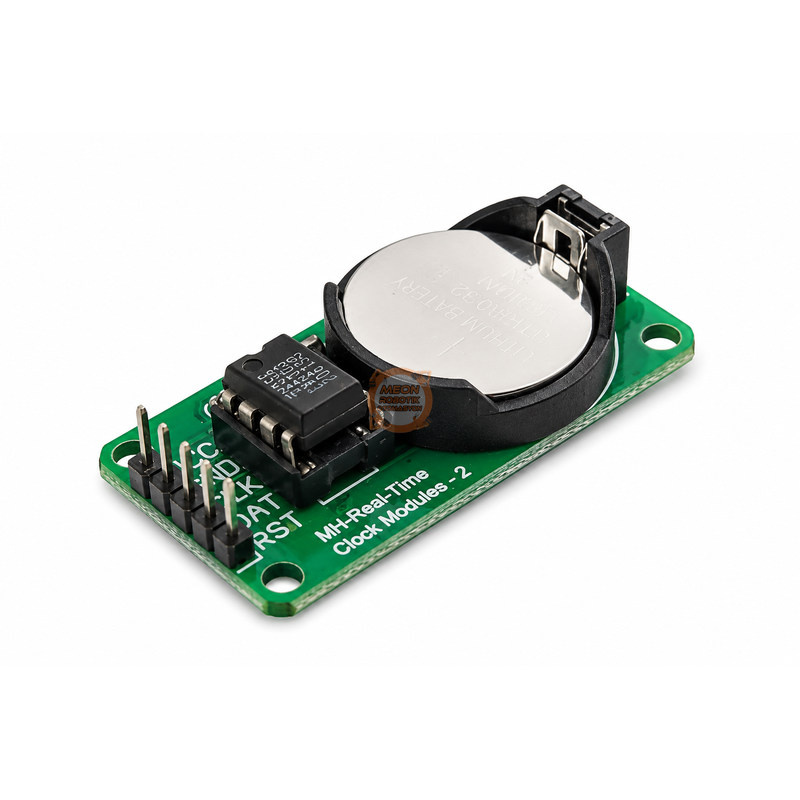

Modül üzerinde Dallas DS1302 gerçek zamanlı saat entegresi ve yedek güç kaynağı için pil yuvası bulunur. Uygun pil takıldığında ana devre beslemesi kesilse bile tarih ve saat bilgisinin korunmasına yardımcı olur. Pil yuvasındaki pil yalnızca saat devresini destekler; Arduino veya bağlı diğer devreleri beslemez.

DS1302 entegresi CE, I/O ve SCLK hatlarından oluşan üç telli senkron seri arabirim üzerinden haberleşir. Entegre; 12 saat ve 24 saat gösterim biçimlerini destekler, ay sonlarını ve artık yıl düzeltmelerini otomatik olarak hesaplar. Ayrıca geçici veri saklamak için kullanılabilen 31 bayt statik RAM içerir.

Öne Çıkan Özellikler

• DS1302 gerçek zamanlı saat entegresi
• Tarih ve saat bilgisini takip etme
• Yedek pil için kart üzerinde pil yuvası
• Üç hatlı seri haberleşme
• 12 saat ve 24 saat çalışma biçimi
• Artık yıl ve ay sonu düzeltme desteği
• 31 bayt statik RAM
• Arduino ve mikrodenetleyici projelerine uygun yapı
• Kompakt modül tasarımı

Kullanım Alanları

• Arduino tarih ve saat projeleri
• Zaman kontrollü otomasyon sistemleri
• Veri kayıt ve zaman damgalama uygulamaları
• Programlanabilir açma ve kapama sistemleri
• Alarm ve zamanlayıcı projeleri
• Robotik ve elektronik geliştirme uygulamaları

Teknik Özellikler

Model: MH Real Time Clock Module
Saat Entegresi: Dallas DS1302
Çalışma Gerilimi: 2 V – 5,5 V DC
Aktif Çalışma Akımı: 1,28 mA, 5 V beslemede
Saat Koruma Akımı: 1 µA, 5 V beslemede
Haberleşme: Üç hatlı seri haberleşme
Haberleşme Hatları: CE, I/O ve SCLK
Statik RAM: 31 bayt
Boyutlar: 43 × 23 mm
Yedek Güç Desteği: Kart üzerindeki pil yuvası
Zaman Bilgileri: Saniye, dakika, saat, gün, tarih, ay ve yıl

Kullanım ve Güvenlik Notları

Modülü bağlamadan önce besleme gerilimi ve bağlantı hatları kontrol edilmelidir. Pil yuvasına yalnızca modülle uyumlu pil, doğru polarite yönünde takılmalıdır. Yedek pil, bağlı mikrodenetleyiciyi değil yalnızca saat ve tarih bilgisinin korunmasını destekler.
