TTP223B Dokunmatik Buton 2.0-5.5V Kapasitif Modül – Kırmızı
Dokunmatik buton, parmak temasını algılayarak elektronik devrelere dijital kontrol sinyali gönderen kapasitif bir buton modülüdür. TTP223B entegresi sayesinde mekanik basma gerektirmeden açma, kapatma ve komut verme işlemlerinin gerçekleştirilmesini sağlar. Arduino, robotik, otomasyon ve akıllı ev projelerinde kullanılabilir.
8,42 ₺
Stok Kodu
sk1917
Fiyat
0,15 USD + KDV
Havale
8,17 TL
(%3,00 havale indirimi)

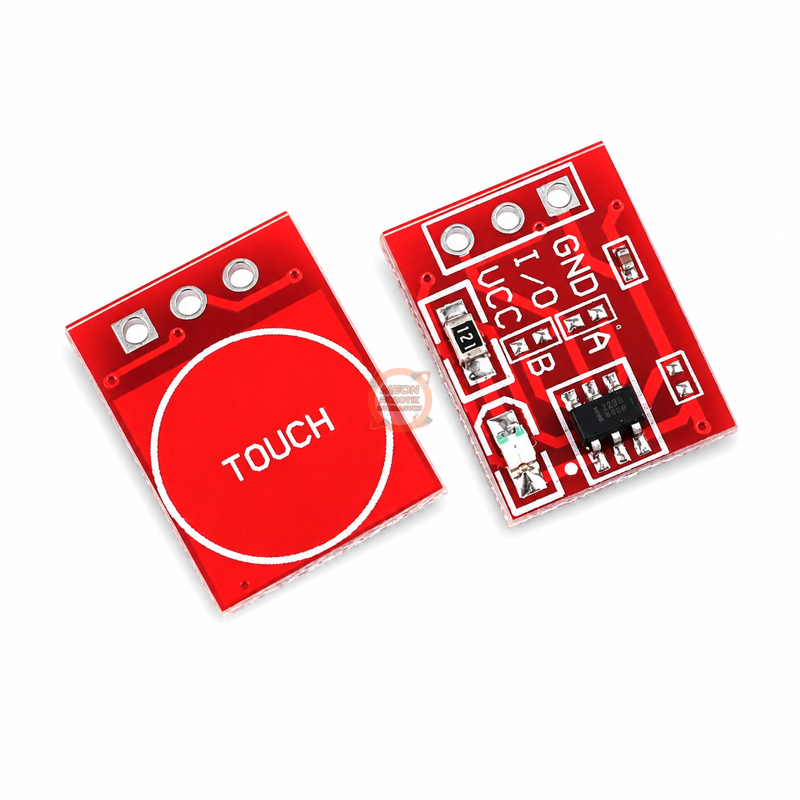

TTP223B Dokunmatik Buton 2.0-5.5V Kapasitif Modül – Kırmızı
Dokunmatik buton, parmak temasından kaynaklanan kapasitans değişimini algılayarak OUT pininden dijital sinyal üreten kullanıma hazır bir elektronik modüldür. TTP223B entegresine sahip kırmızı PCB, mekanik butonların yerine sessiz, modern ve uzun ömürlü bir kontrol çözümü sunar. Arduino, mikrodenetleyici, robotik ve otomasyon projelerinde kullanıcı komutu oluşturmak için kullanılabilir.

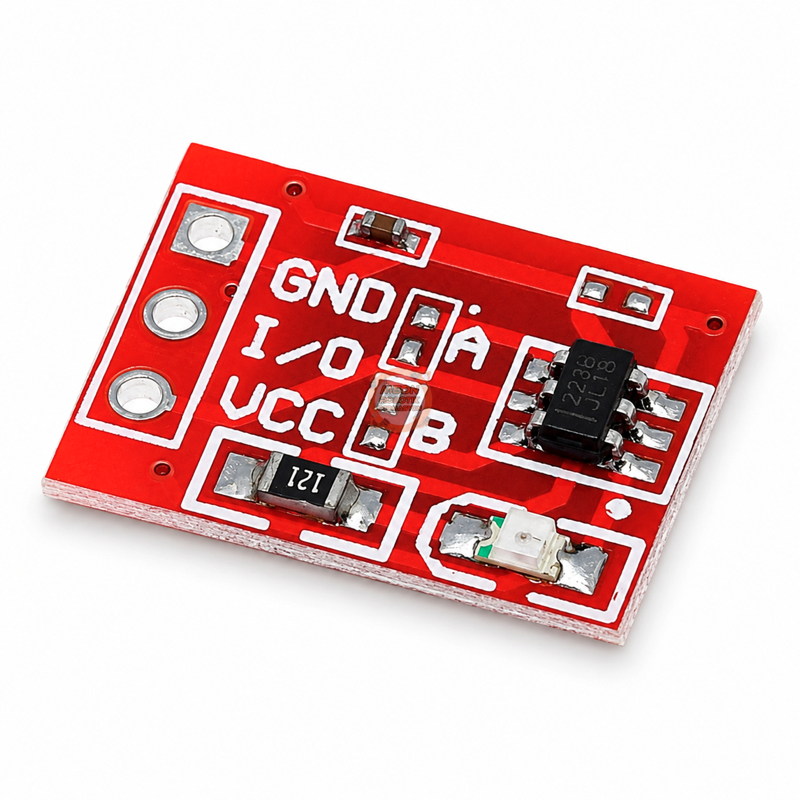

TTP223B dokunmatik buton, üzerinde dokunma algılama alanı, kontrol entegresi, durum LED’i ve bağlantı pinleri bulunan kompakt bir elektronik karttır. Parmağın algılama yüzeyine temas etmesiyle çıkış durumu değişir ve bağlı olan kontrol kartına dijital sinyal gönderilir.
Ürün yalnızca çıplak bir algılama elemanı değildir. Gerekli elektronik bileşenlerin aynı PCB üzerinde bir araya getirildiği, devreye kolayca bağlanabilen hazır bir dokunmatik buton modülüdür.
Kapasitif Dokunma Algılama
Modül, fiziksel basınç yerine insan vücudunun oluşturduğu kapasitans değişimini algılar. Hareketli mekanik parçası bulunmadığı için klasik butonlarda oluşabilecek temas bozukluğu ve mekanik aşınma riskini azaltır.
Dokunmatik buton, doğrudan parmakla kullanılabileceği gibi uygun kalınlıktaki plastik, pleksiglas, cam veya ince ahşap yüzeylerin arkasına da yerleştirilebilir. Böylece dışarıdan görünmeyen, düz ve kolay temizlenebilen kontrol yüzeyleri hazırlanabilir.
Hızlı Tepki ve Düşük Güç Tüketimi
2.0V ile 5.5V DC arasında çalışan modül; Arduino, ESP8266, ESP32 ve farklı mikrodenetleyici kartlarıyla kullanılabilir. Dokunma algılandığında hızlı modda yaklaşık 60 ms içerisinde tepki verir.
Belirli bir süre dokunma algılanmadığında düşük güç moduna geçerek enerji tüketimini azaltır. Kart üzerindeki LED, dokunma algılandığında yanarak çalışma durumunun kolayca takip edilmesini sağlar.
Ayarlanabilir Çalışma Modları
Kart üzerindeki A ve B lehim köprüleri kullanılarak dokunmatik buton çıkış biçimi projeye göre değiştirilebilir. Modül anlık buton veya her dokunuşta çıkış durumunu değiştiren kalıcı anahtar şeklinde kullanılabilir.
| A-B Ayarı |
Çalışma Modu |
Çıkış Davranışı |
|---|---|---|
| 00 | Anlık buton | Dokunulduğu sürece HIGH |
| 01 | Kalıcı anahtar | Her dokunuşta HIGH ve LOW arasında geçiş |
| 10 | Anlık buton | Dokunulduğu sürece LOW |
| 11 | Kalıcı anahtar | Her dokunuşta LOW ve HIGH arasında geçiş |
Kullanım Alanları
- Arduino ve mikrodenetleyici projeleri
- Robotik sistemler
- Otomasyon kontrol panoları
- Elektronik devreler
- Akıllı ev uygulamaları
- Dokunmatik lamba anahtarları
- Gizli kontrol panelleri
- Kiosk ve bilgi ekranları
- Etkileşimli oyuncaklar
- DIY elektronik projeleri
Teknik Özellikler
| Özellik |
Değer |
| Ürün Türü | Kapasitif dokunmatik buton modülü |
| Entegre | TTP223B |
| Algılama Yöntemi | Kapasitif dokunma |
| Besleme Gerilimi | 2.0V – 5.5V DC |
| Çıkış Sinyali | Dijital TTL |
| Hızlı Mod Tepki Süresi | Yaklaşık 60 ms |
| Düşük Güç Modu Tepki Süresi | Yaklaşık 220 ms |
| Düşük Güç Moduna Geçiş | Yaklaşık 12 saniye |
| Çıkış Akımı – Sink | 8mA @ 3V |
| Çıkış Akımı – Source | 4mA @ 3V |
| Çalışma Modları | Anlık ve kalıcı anahtar |
| Çıkış Seçenekleri | Aktif-yüksek ve aktif-düşük |
| Kalibrasyon | Otomatik |
| Durum Göstergesi | LED |
| PCB Rengi | Kırmızı |

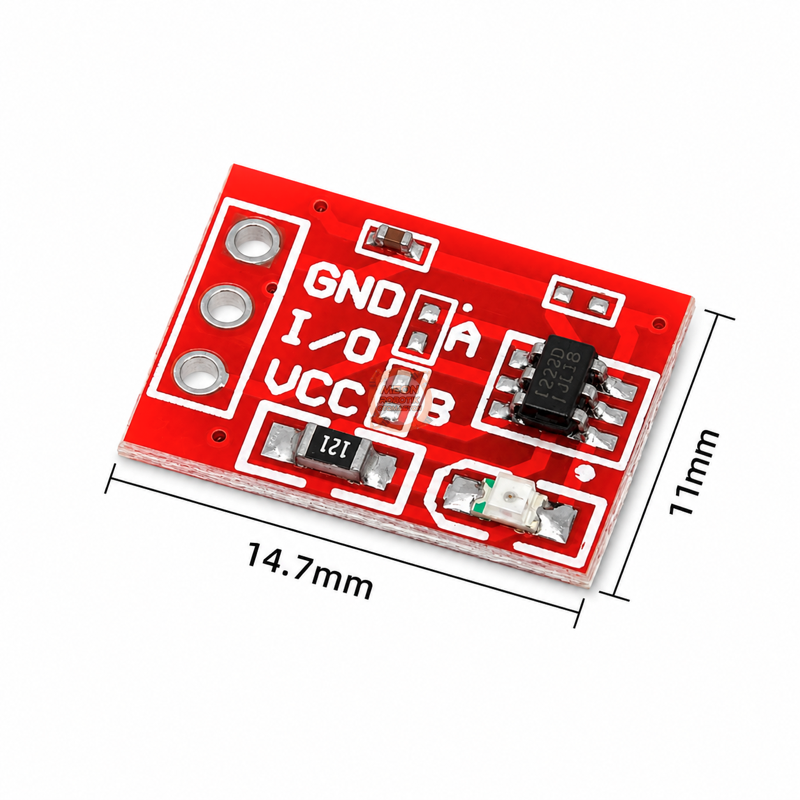

| Boyutlar | 15mm × 11mm |
| Ağırlık | Yaklaşık 0.4g |
Paket İçeriği
- 1 Adet TTP223B Kapasitif Dokunmatik Buton Modülü – Kırmızı
