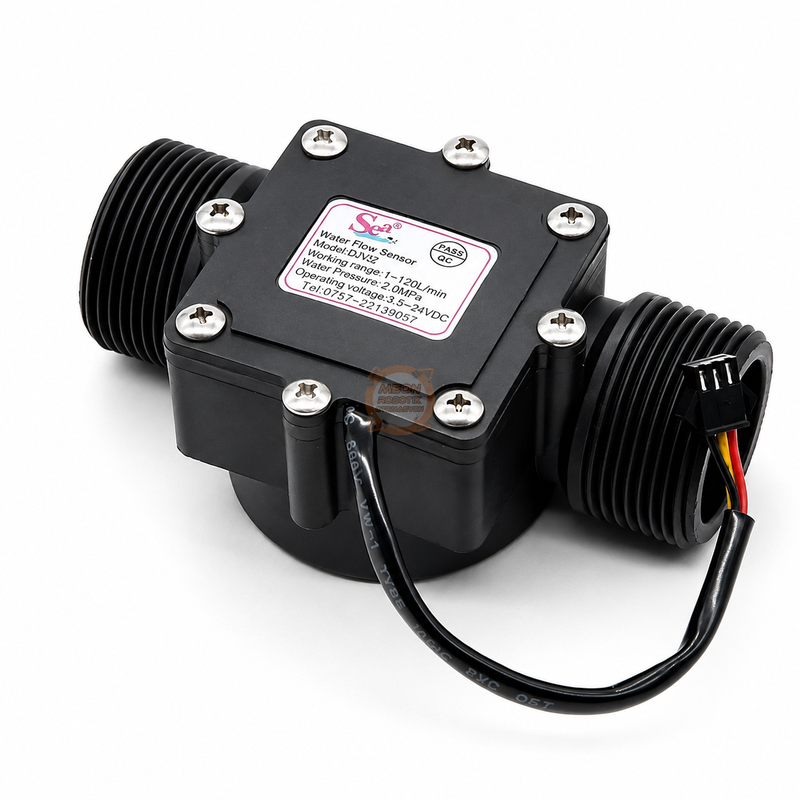

DN32 debimetre, 1.25 inç su hatlarından geçen suyun debisini ölçmek için kullanılan rotor ve Hall effect sensörü tabanlı bir su akış sensörüdür. Su sensör içerisinden geçerken rotor dönmeye başlar ve dönüş hızı akış miktarına bağlı olarak değişir. Hall effect sensörü bu hareketi dijital pulse sinyaline dönüştürerek debinin elektronik olarak takip edilmesini sağlar.

DN32 su akış sensörü 3.5-24 V DC çalışma gerilimine ve 1-120 L/dk akış ölçüm aralığına sahiptir. Dijital pulse çıkışı sayesinde Arduino, ESP32, ESP8266, STM32, Raspberry Pi ve uygun sayıcı girişine sahip PLC tabanlı kontrol sistemlerinde kullanılabilir. Sulama otomasyonu, tank dolum kontrolü, pompa çalışma takibi ve su tüketiminin izlenmesi gibi uygulamalar için uygundur.

Akış karakteristiği F = 0.45 × Q olarak belirtilmiştir. Burada Q, L/dk cinsinden debiyi ifade eder. Daha hassas ölçüm gereken uygulamalarda sensörün kullanılacağı gerçek tesisat üzerinde kalibrasyon yapılması önerilir.

Öne Çıkan Özellikler

• 1-120 L/dk debi ölçüm aralığı

• 3.5-24 V DC çalışma gerilimi

• DN32 / 1.25 inç bağlantı ölçüsü

• Rotor ve Hall effect sensörlü ölçüm yapısı

• Dijital pulse çıkışı

• ±%2 doğruluk

• ≤ 2.0 MPa hidrostatik basınç

• Plastik gövde

• Yaklaşık 14 cm bağlantı kablosu

• Yaklaşık 122 mm ürün uzunluğu

Kullanım Alanları

• Sulama sistemlerinde debi ölçümü

• Tank dolum ve boşaltım kontrolü

• Pompa çalışma ve akış takibi

• Su tüketim izleme sistemleri

• Arduino ve mikrodenetleyici projeleri

• ESP32 ve ESP8266 tabanlı otomasyon uygulamaları

• PLC sayıcı girişli kontrol sistemleri

• Toplam geçen su miktarının hesaplanması

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Sensör 3.5-24 V DC gerilim aralığında çalışır ve su akışını dijital pulse sinyali olarak çıkışa aktarır. Akış miktarı arttıkça rotor daha hızlı döner ve çıkıştaki pulse frekansı yükselir.

Debi hesabında F = 0.45 × Q formülü kullanılabilir. Kontrol kartına bağlantı yapılırken sensörün çıkış sinyal seviyesi ile kullanılacak dijital girişin elektriksel uyumluluğu kontrol edilmelidir.

Kablo renkleri ve pin görevleri doğrulanmış bağlantı bilgisi bulunmadığından belirtilmemiştir.

Boyutlar ve Uyumluluk

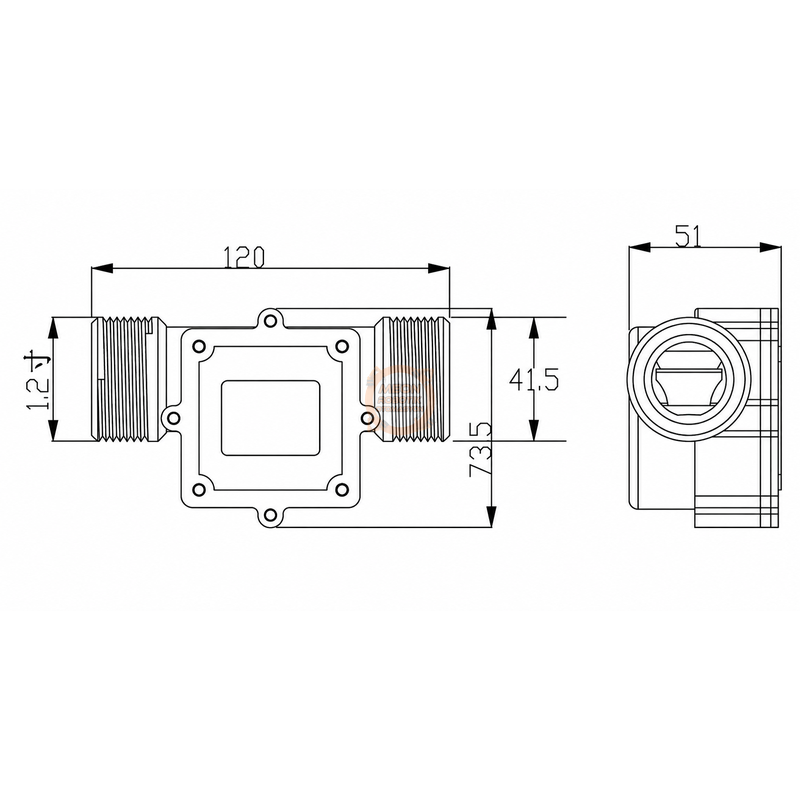

Sensörün toplam uzunluğu yaklaşık 122 mm, kablo uzunluğu ise yaklaşık 14 cm'dir. Giriş ve çıkışların iç çapı yaklaşık 30 mm, dış çapı yaklaşık 41 mm olarak belirtilmiştir.

Dijital pulse sinyalinin uygun şekilde okunması şartıyla Arduino, ESP32, ESP8266, STM32, Raspberry Pi ve uygun sayıcı girişine sahip PLC sistemlerinde kullanılabilir.

Kullanım ve Güvenlik Notları

• Sensör gövdesinde akış yönü işareti bulunuyorsa montaj bu yöne göre yapılmalıdır.

• Sistem basıncı 2.0 MPa değerini aşmamalıdır.

• Hassas debi ve hacim ölçümünde gerçek tesisat üzerinde kalibrasyon yapılması önerilir.

• Kontrol kartının dijital giriş seviyesi ile sensör çıkışının uyumluluğu bağlantı öncesinde kontrol edilmelidir.

• İçme suyu veya gıda ile temas eden uygulamalarda ürünün malzeme ve hijyen uygunluğu ayrıca doğrulanmalıdır.

Paket İçeriği

• 1 x DN32 Su Akış Sensörü Debimetre 1.25 İnç




  Neden DN32 Su Akış Sensörü Tercih Edilmeli?

  DN32 debimetre, özellikle yüksek debili ve geniş bağlantılı su hatlarında akışın ölçülmesi ve elektronik olarak takip edilmesi gereken uygulamalar için pratik bir çözümdür. 1.25 inç bağlantısı ve 1-120 L/dk ölçüm aralığı, daha küçük çaplı debimetrelere kıyasla daha yüksek akış kapasitesine sahip sistemlerde kullanılmasını mümkün kılar.

  Rotorun dönüş hareketini dijital pulse sinyaline dönüştürmesi sayesinde akış yalnızca var/yok şeklinde değil, yazılım üzerinden sayısal olarak da takip edilebilir. Böylece anlık debi, belirli sürede geçen su miktarı ve toplam hacim gibi değerlerin hesaplanmasına imkân verir.


  DN32 Su Akış Sensörü Ne İşe Yarar?

  DN32 su akış sensörü, boru hattından geçen suyun oluşturduğu rotor hareketini elektronik sinyale dönüştürür. Su akışı arttıkça rotor daha hızlı döner ve sensörün ürettiği pulse sayısı artar.

  Bu pulse sinyalleri bir mikrodenetleyici veya uygun sayıcı girişi tarafından okunarak sistemdeki anlık debi ve toplam geçen su miktarı hesaplanabilir. Bu nedenle ürün, sadece akışın olup olmadığını anlamak için değil, ölçüm ve otomasyon uygulamalarında da kullanılabilir.


  DN32 Su Akış Sensörü ile Küçük Debimetreler Arasındaki Fark

  DN32 modelinin temel avantajı 1.25 inç bağlantı ölçüsü ve 1-120 L/dk debi aralığıdır. Daha küçük çaplı su akış sensörleri düşük debili sistemlerde kullanılırken DN32, daha yüksek miktarda suyun geçtiği hatlara yönelik bir seçenektir.

  Sulama hatları, tank dolum sistemleri ve yüksek debili pompa uygulamaları gibi daha geniş tesisatlarda DN32 bağlantı yapısı avantaj sağlar.


  Su Akış Sensörü ile Su Seviye Sensörü Arasındaki Fark

  Su akış sensörü ve su seviye sensörü farklı ölçümler yapar. DN32 debimetre, boru içerisinden geçen su miktarını ve debisini ölçmek için kullanılır.

  Su seviye sensörü ise tank veya depo içerisindeki suyun yüksekliğini ya da belirli bir seviyeye ulaşıp ulaşmadığını algılar. Tank dolum otomasyonlarında iki sensör birlikte kullanılarak hem tank seviyesi hem de hatta geçen su miktarı takip edilebilir.


  Hangi Sistemlerle Birlikte Kullanılabilir?

  DN32 su akış sensörünün dijital pulse çıkışı, uygun elektriksel bağlantı sağlanması koşuluyla çeşitli kontrol sistemleri tarafından okunabilir:

  • Arduino Uno, Nano ve Mega
  • ESP32
  • ESP8266
  • STM32
  • Raspberry Pi
  • PLC sayıcı girişleri
  • Mikrodenetleyici tabanlı kontrol kartları
  • Pompa kontrol sistemleri
  • Solenoid valf kontrollü otomasyon sistemleri
  • Veri kayıt ve debi takip sistemleri

  Kullanılacak kontrol kartının giriş sinyal seviyesi ile sensör çıkışının uyumluluğu bağlantı öncesinde kontrol edilmelidir.


  Kimler İçin Uygun?

  Arduino ve IoT geliştiricileri: Su akışını pulse sinyali üzerinden ölçmek, debi hesabı yapmak veya geçen toplam su miktarını kaydetmek isteyen kullanıcılar için uygundur.

  Sulama ve pompa sistemi kullanıcıları: Sulama hattındaki akışı takip etmek, pompa çalışmasını doğrulamak ve sistemden geçen su miktarını ölçmek için kullanılabilir.

  Otomasyon sistemi geliştiricileri: Tank dolum, sıvı akış takibi, veri kaydı ve akışa bağlı kontrol senaryolarında değerlendirilebilir.


  Sık Sorulan Sorular

  DN32 Su Akış Sensörü nedir?

  DN32 Su Akış Sensörü, 1.25 inç su hattından geçen debiyi rotor ve Hall effect sensörü yardımıyla dijital pulse sinyaline dönüştüren bir debimetredir.


  Hangi debi aralığında ölçüm yapar?

  Sensörün belirtilen akış ölçüm aralığı 1-120 L/dk'dır.


  Çalışma gerilimi kaç volttur?

  Ürün 3.5-24 V DC çalışma gerilimi aralığına sahiptir.


  Çıkışı analog mu dijital mi?

  Sensörün çıkışı dijital pulse sinyalidir. Doğrudan analog debi voltajı üretmez.


  Arduino ile kullanılabilir mi?

  Evet. Uygun elektriksel bağlantı sağlandığında pulse sinyali Arduino tarafından sayılarak debi ve toplam geçen su miktarı hesaplanabilir.


  ESP32 ile kullanılabilir mi?

  Evet. Ancak sensörün çıkış sinyal seviyesi ile ESP32 GPIO giriş seviyesinin uyumluluğu bağlantı öncesinde kontrol edilmelidir.


  Basınç sınırı nedir?

  Belirtilen hidrostatik basınç sınırı ≤ 2.0 MPa'dır.


  Pulse formülü nedir?

  Akış karakteristiği F = 0.45 × Q şeklindedir. Q değeri L/dk cinsinden debiyi ifade eder. Hassas ölçüm gereken uygulamalarda sistem üzerinde kalibrasyon yapılması önerilir.


  Su seviye sensörü yerine kullanılabilir mi?

  Hayır. DN32 debimetre borudan geçen suyun akışını ölçer; tank veya depodaki su seviyesini ölçmez.



•
•
