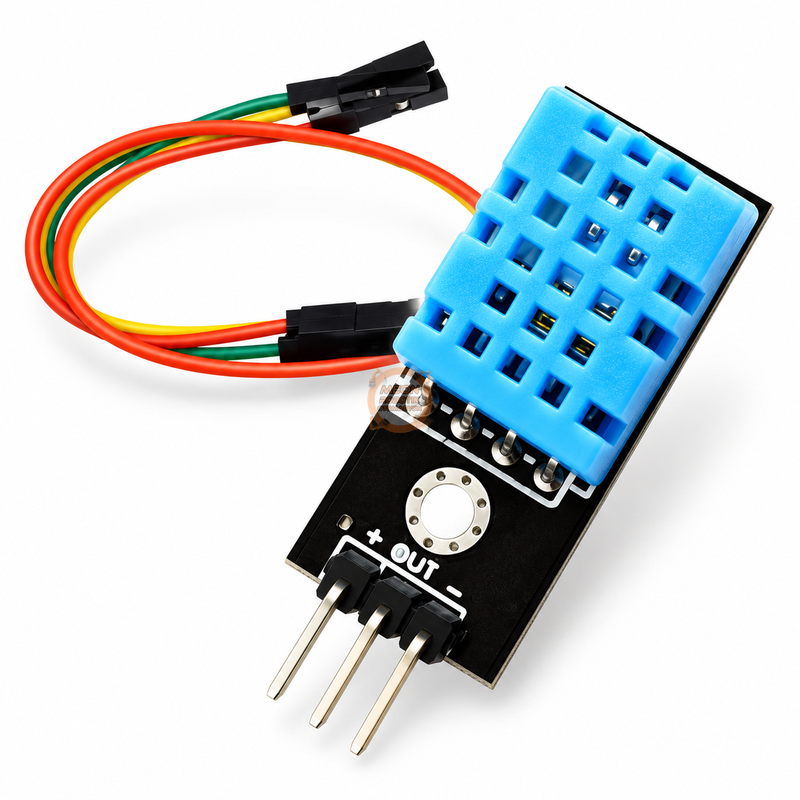

DHT11 Sıcaklık ve Nem Algılama Sensör Modülü

DHT11 Sıcaklık ve Nem Algılama Sensör Modülü

DHT11 sensör, ortam sıcaklığı ve bağıl nem değerlerini ölçerek dijital çıkış üzerinden ileten sıcaklık ve nem algılama modülüdür. Kapasitif nem algılama yapısı ve sıcaklık ölçüm elemanı sayesinde iki farklı çevresel değerin tek sensör üzerinden takip edilmesini sağlar. Arduino ve diğer mikrodenetleyici tabanlı sistemlerde ortam izleme, otomasyon, veri kaydı ve iklim kontrol projelerinde kullanılabilir.

DHT11 Sıcaklık ve Nem Algılama Sensör Modülü, analog ölçüm ve ADC işlemlerine ihtiyaç duymadan sıcaklık ve nem bilgisini dijital olarak aktarır. DHT11 sensör tarafından elde edilen veriler DATA hattı üzerinden mikrodenetleyiciye gönderilir. Böylece bağlantı ve yazılım tarafında sade bir yapı oluşturulabilir.

5 V DC besleme ile kullanılabilen modül, düşük akım tüketimi sayesinde enerji tüketiminin önemli olduğu elektronik uygulamalara da uygundur. Kompakt 25 × 16 × 7 mm boyutları sayesinde prototip kartlarına ve küçük elektronik sistemlere kolayca entegre edilebilir.

Öne Çıkan Özellikler

• Sıcaklık ve bağıl nem ölçümü

• Dijital veri çıkışı

• Tek DATA hattı üzerinden haberleşme

• 0 °C – 50 °C sıcaklık ölçümü

• ±2 °C sıcaklık doğruluğu

• ±5 %RH nem doğruluğu

• 5 V DC çalışma gerilimi

• Ölçüm sırasında maksimum 2,5 mA akım

• Kompakt modül yapısı

• Arduino ve mikrodenetleyici projelerinde kullanıma uygun

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri

• Ortam sıcaklığı ve nem takibi

• Hava durumu istasyonu projeleri

• İç mekan iklim izleme sistemleri

• IoT prototipleri

• Veri kayıt sistemleri

• HVAC ve ortam kontrol uygulamaları

• Eğitim ve elektronik deney setleri

• Robotik ve otomasyon projeleri

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

DHT11 sensör modülü sıcaklık ve nem verilerini dijital DATA hattı üzerinden mikrodenetleyiciye aktarır. Analog giriş kullanılması gerekmez. Modül 5 V DC besleme ile çalıştırılabilir ve ölçüm sırasında maksimum 2,5 mA akım tüketir.

Bağlantı sırasında modül üzerindeki VCC, DATA ve GND işaretleri esas alınmalıdır. DHT11 sensörün çıplak 4 pinli versiyonundaki pin yapısı ile hazır modül kartlarının bağlantı sırası birbirinden farklı olabileceğinden, bağlantı mutlaka kullanılan kartın üzerindeki işaretlere göre yapılmalıdır.

Boyutlar ve Uyumluluk

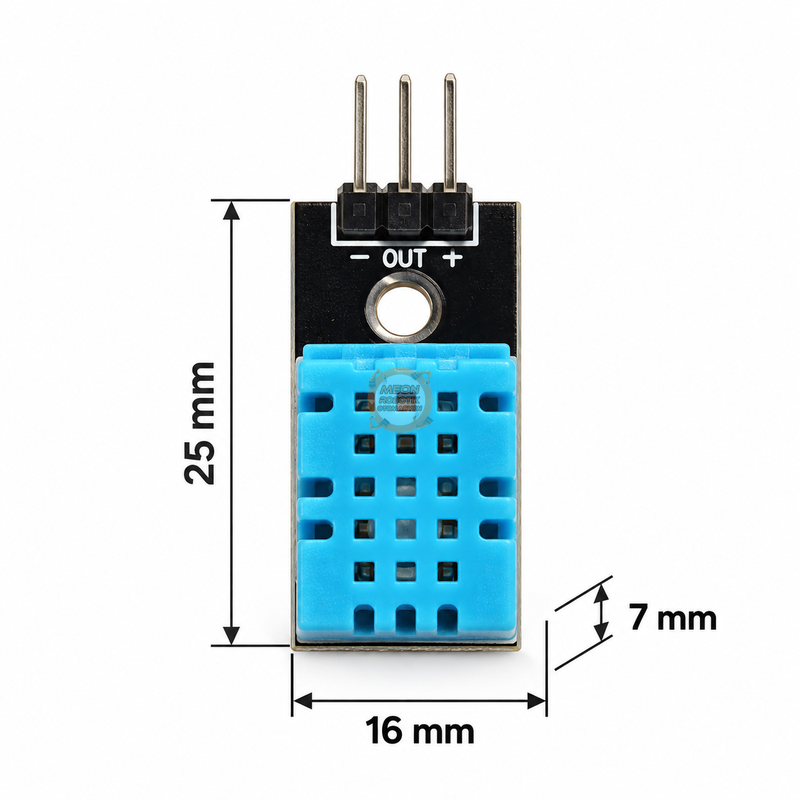

Modülün yaklaşık fiziksel ölçüsü 25 × 16 × 7 mm, ağırlığı ise 9 g olarak belirtilmiştir. Küçük boyutları sayesinde breadboard, geliştirme kartı ve çeşitli elektronik prototip uygulamalarında kullanılabilir.

DHT11 sensör, dijital giriş/çıkış üzerinden sensör verisi okuyabilen Arduino ve benzeri mikrodenetleyici sistemleriyle kullanılabilir.

Kullanım Notları

DHT11 yüksek hızlı sıcaklık veya nem değişimlerini takip etmek amacıyla tasarlanmış bir sensör değildir. Ortam izleme ve belirli aralıklarla veri alınan uygulamalar için daha uygundur. Sensörün doğru ölçüm yapabilmesi için hava dolaşımının bulunduğu ve ölçüm açıklıklarının kapatılmadığı bir konuma yerleştirilmesi önerilir.

Paket İçeriği

• 1 × DHT11 Sıcaklık ve Nem Algılama Sensör Modülü
• 3 × Erkek Jumper Bağlantı Kablosu
