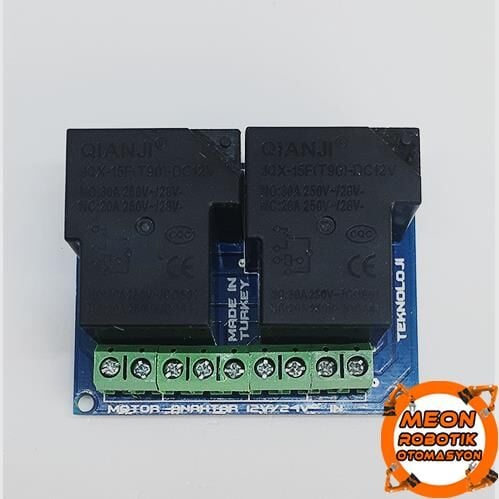

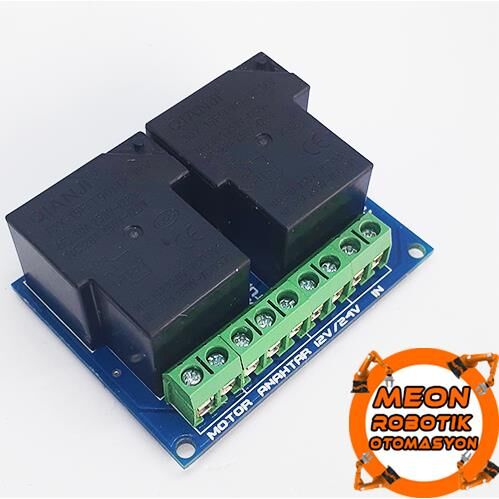

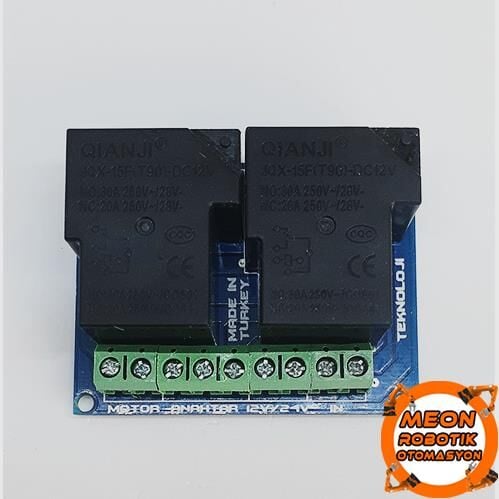

Dc Motor Yön Kontrol Devresi 12V

Dc Motor Yön Kontrol Devresi 12/24V

Seçeneklerden tetikleme röle tipini 12v veya 24v olarak satın alabilirsiniz.

30A Kadar motorlarda kullanabilirsiniz.

Harici Hız girişli

Bağlantı:

• Motor yazan klemense motor uçlarını bağlantısı yapılacak
• Anahtar yazan 3 adet klemens; ortadaki ortak uç sağdaki ve soldaki uçlar sağ ve sol dönüş 3 konumlu anahtar yada plc veya arduinodan kontrol edebilirsiniz.
• 12/24 yazan klemens röle beslemesidir,Röle tipine göre 12V veya 24V besleme yapılacak.
• İn yazan yerdeki klemense motora giden enerjiyi bağlanacak.Eğer motor hız kontrol kartı kullanacaksanız buraya motor hız kontrol kartı çıkışını bağlayacaksınız.
