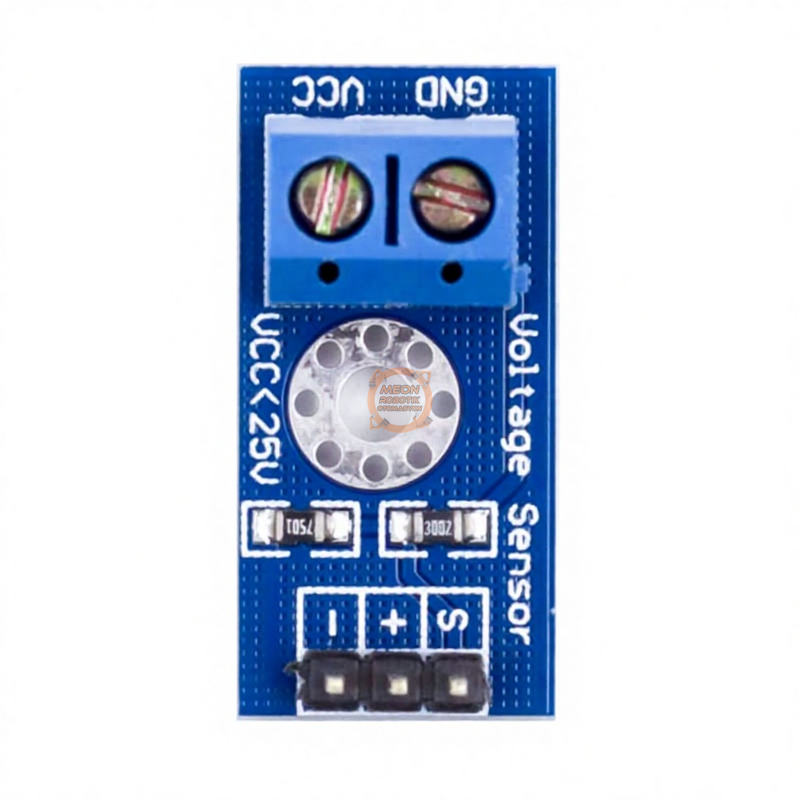

DC 0-25V Voltaj Sensörü Modülü – Analog Gerilim Ölçüm Kartı

Voltaj sensörü, 0-25V DC aralığındaki bir gerilimin mikrodenetleyici tarafından ölçülebilecek analog seviyeye düşürülmesini sağlayan gerilim algılama modülüdür. Dirençli gerilim bölücü prensibiyle giriş gerilimini beş kat azaltarak analog çıkışa aktarır. Arduino tabanlı ölçüm sistemlerinde, DC güç kaynaklarında, batarya takip devrelerinde ve elektronik geliştirme projelerinde kullanılabilir.

Modüle uygulanan 25V DC giriş gerilimi, çıkış tarafında teorik olarak 5V seviyesine düşürülür. Arduino AVR tabanlı kartlarda kullanılan 10 bit ADC ve 5V referans gerilimi esas alındığında ADC tarafındaki teorik çözünürlük 0,00489V, ölçülen giriş tarafındaki teorik adım değeri ise 0,02445V olur. Gerçek ölçüm hassasiyeti; mikrodenetleyicinin referans gerilimine, ADC özelliklerine ve devre toleranslarına göre değişebilir. Modülün 5:1 gerilim bölme prensibi ve 28 × 14 mm kart ölçüsü farklı teknik kaynaklarda da aynı şekilde belirtilmektedir.

Kompakt PCB yapısına sahip voltaj sensörü, sürekli DC gerilim kontrolü gereken küçük elektronik sistemlere kolayca entegre edilebilir. Analog çıkış değeri yazılım üzerinden hesaplanarak ölçülen giriş gerilimi görüntülenebilir, kaydedilebilir veya belirlenen sınır değerlerle karşılaştırılabilir.

Öne Çıkan Özellikler

• 0-25V DC giriş gerilimi ölçümü
• Dirençli gerilim bölücü prensibi
• 5:1 gerilim bölme oranı
• Mikrodenetleyici analog girişlerine uygun çıkış
• Kompakt 28 × 14 mm PCB yapısı
• Arduino tabanlı ölçüm projelerinde kullanılabilir

Kullanım Alanları

• Arduino ile DC voltmetre uygulamaları
• Batarya ve akü gerilimi izleme sistemleri
• DC güç kaynağı çıkış kontrolü
• Robotik ve elektronik geliştirme projeleri
• Güç seviyesi takip ve uyarı devreleri
• Veri kaydı ve uzaktan gerilim takip sistemleri

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Ölçülecek DC gerilim modülün giriş terminaline, analog çıkış ise mikrodenetleyicinin analog girişine bağlanmalıdır. Modül ile kontrol kartının GND bağlantıları ortaklanmalıdır.

25V maksimum ölçüm aralığı, analog girişinde 5V seviyesine izin veren sistemler için geçerlidir. Analog giriş seviyesi 3,3V ile sınırlı bir mikrodenetleyicide, 5:1 bölme oranına göre teorik maksimum giriş gerilimi 16,5V olur. Kullanılan kontrol kartının analog giriş sınırı aşılmamalıdır.

Kullanım ve Güvenlik Notları

• Modül yalnızca DC gerilim ölçümü için kullanılmalıdır.
• Bağlantı yapılırken giriş polaritesi kontrol edilmelidir.
• 25V DC maksimum giriş sınırı aşılmamalıdır.
• Analog çıkış, kullanılan mikrodenetleyicinin ADC giriş sınırını geçmemelidir.
• Hassas ölçüm gereken uygulamalarda bilinen bir referans gerilimle yazılımsal kalibrasyon yapılmalıdır.
