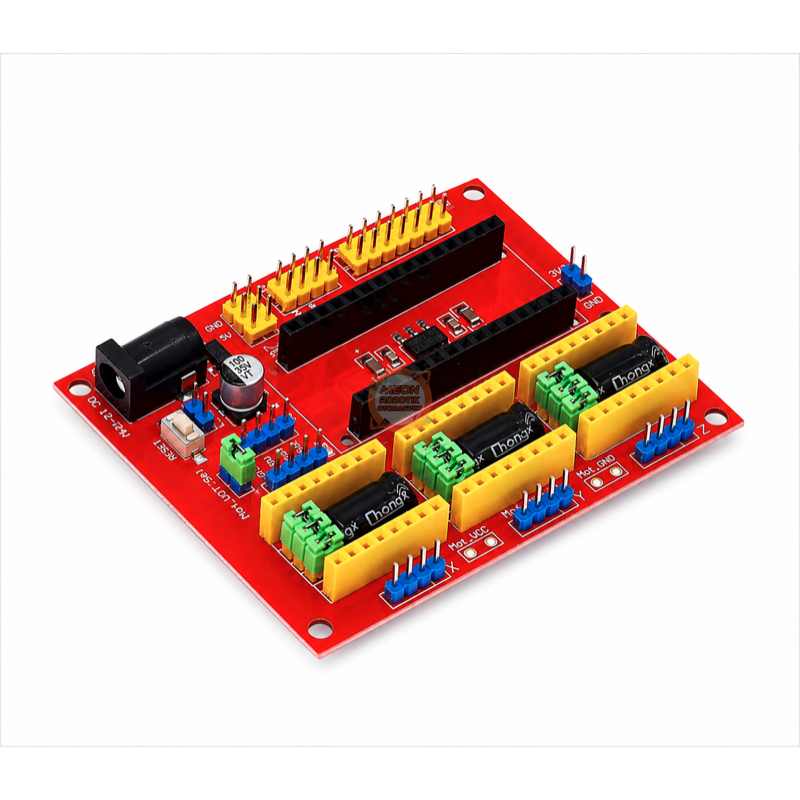

Arduino Nano CNC Shield V4 A4988 Uyumlu 3 Eksen CNC Kontrol Kartı

Arduino Nano CNC Shield V4 A4988 Uyumlu 3 Eksen CNC Kontrol Kartı

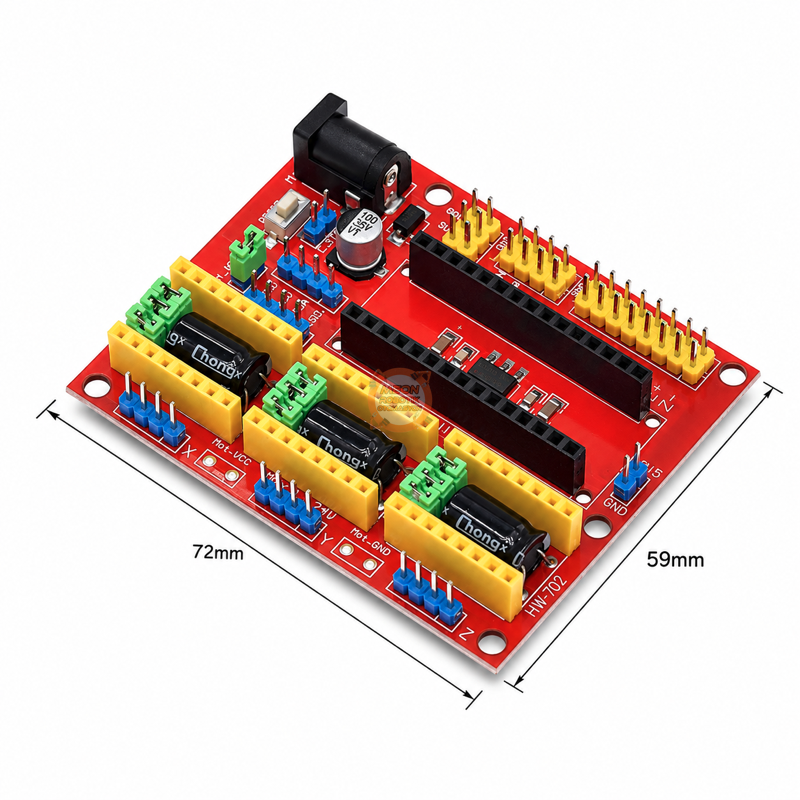

Arduino Nano CNC Shield, Arduino Nano kullanılarak üç eksenli step motor kontrol sistemi oluşturmayı kolaylaştıran bir genişletme kartıdır. Ürün, step motor sürücülerinin ve motor bağlantılarının düzenli biçimde tek kart üzerinde toplanmasını sağlar. CNC makineleri, mini gravür sistemleri, çizim robotları ve koordinat kontrollü hareket projelerinde kullanılabilir.

Kart üzerinde X, Y ve Z eksenleri için toplam üç adet A4988 uyumlu step motor sürücü yuvası bulunur. Her eksene ait motor bağlantısı doğrudan kart üzerindeki terminaller üzerinden yapılabilir. Sürücülerin mikrostep ayarları, ilgili bağlantı noktaları kullanılarak projeye göre yapılandırılabilir.

Arduino Nano kartı shield üzerindeki sokete takılarak kullanılmaktadır. Kartın 12 V DC besleme girişi 2,1 mm DC jak üzerinden yapılabilir. Dahili 5 V regülatör, Arduino Nano’nun kontrol kartı üzerinden beslenmesini sağlar ve Nano için ayrı bir güç bağlantısı ihtiyacını azaltır.

GRBL uyumluluğu sayesinde bilgisayardan gönderilen G-code komutlarıyla eksen hareketleri kontrol edilebilir. Kart üzerinde ayrıca limit anahtarı bağlantıları ile UART ve I2C pinlerine erişim sağlayan çıkış noktaları bulunmaktadır.

Öne Çıkan Özellikler

• Arduino Nano ile kullanılmak üzere geliştirilmiş yapı
• X, Y ve Z olmak üzere üç eksen kontrolü
• Üç adet A4988 step motor sürücü yuvası
• GRBL tabanlı CNC kontrol sistemleriyle kullanım
• Limit anahtarı bağlantı noktaları
• UART ve I2C pinlerine erişim
• 2,1 mm DC jak üzerinden besleme
• Arduino Nano için dahili 5 V regülatör
• Kompakt ve düzenli bağlantı yapısı

Kullanım Alanları

• Mini CNC makineleri
• Lazer gravür ve işaretleme sistemleri
• Kalemli çizim robotları
• Üç eksenli hareket sistemleri
• Step motor kontrollü mekanizmalar
• Eğitim ve prototipleme projeleri
• Arduino tabanlı otomasyon uygulamaları

Teknik Özellikler

Kullanım ve Güvenlik Notları

Step motor sürücü modüllerini takmadan önce sürücünün yönü ile kart üzerindeki pinlerin eşleştiği kontrol edilmelidir. Sürücünün ters takılması, sürücü modülüne veya kontrol kartına zarar verebilir.

Motor, sürücü veya bağlantı değişikliği yapılmadan önce sistemin enerjisi kesilmelidir. Step motor sürücüsünün akım ayarı, kullanılan motorun teknik özelliklerine uygun şekilde yapılmalıdır.

Arduino Nano, A4988 sürücü modülleri, step motorlar, güç adaptörü ve bağlantı kabloları paket içeriğine dahil değildir.

Paket İçeriği

• 1 adet Arduino Nano CNC Shield V4
