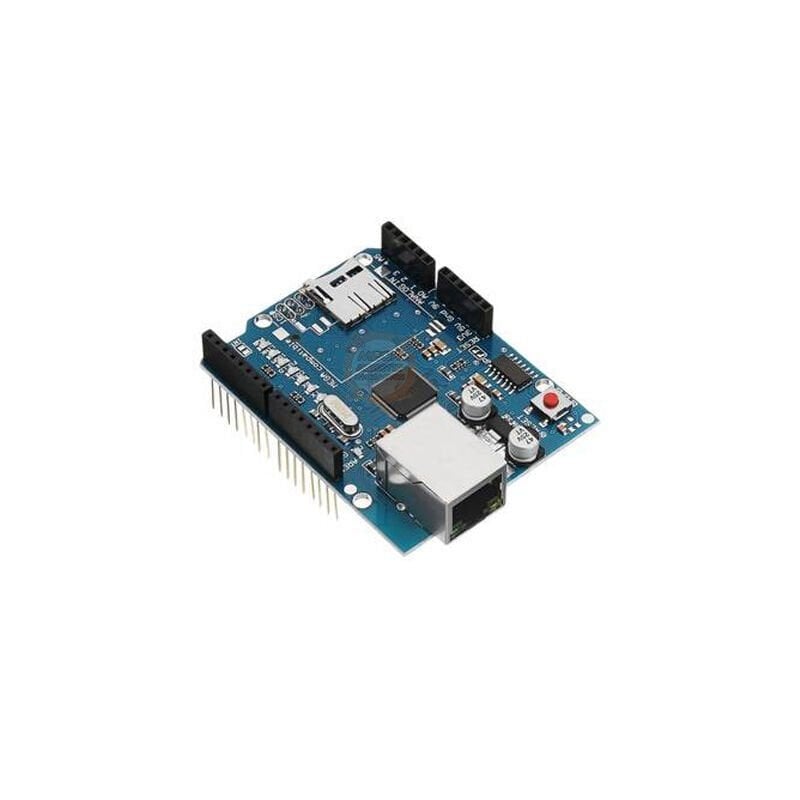

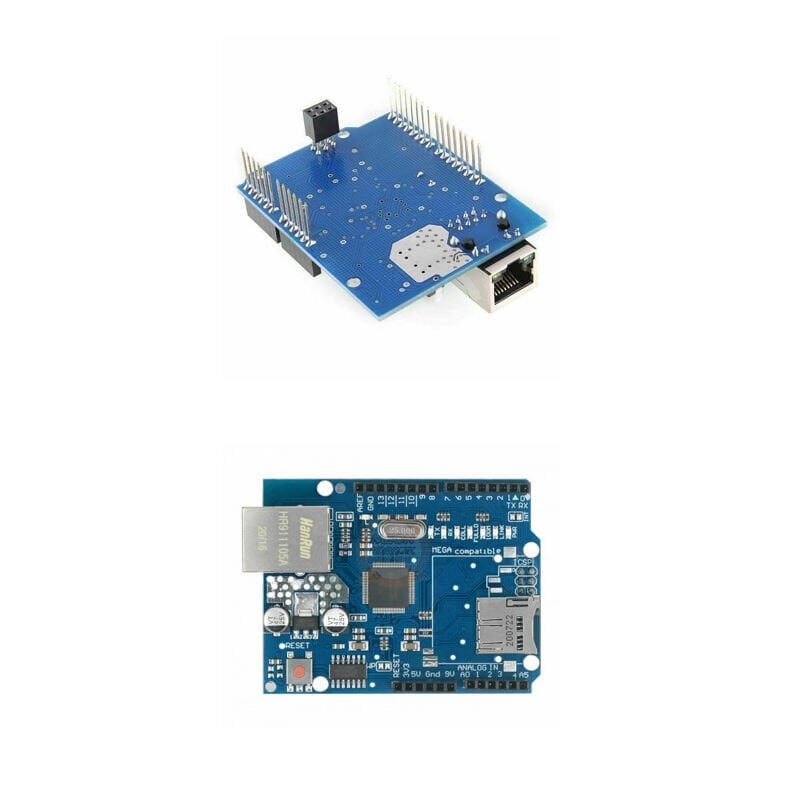

Arduino Ethernet Shield (Wiznet W5100) – RJ45 LAN

Arduino Ethernet Shield (Wiznet W5100) – RJ45 LAN

Arduino projelerinizi kablolu ağ üzerinden internete taşımak ister misiniz? Arduino Ethernet Shield W5100, Arduino kartlarınızı RJ45 ethernet bağlantısı ile yerel ağa veya internete bağlamanızı sağlayan, doğrudan tak-çalıştır yapıda bir network shield modülüdür.

Üzerinde bulunan Wiznet W5100 ethernet kontrolcü sayesinde TCP ve UDP protokollerini donanımsal olarak destekler ve aynı anda 4 farklı socket bağlantısı kurabilir. Web sunucu, veri gönderici (client), IoT cihazı veya ağ tabanlı kontrol sistemi olarak rahatlıkla kullanılabilir.


Teknik Özellikler

• Ethernet Kontrolcü: Wiznet W5100

• Desteklenen Protokoller: TCP / UDP

• Maksimum Socket Sayısı: 4

• Haberleşme Arayüzü: SPI

• Ethernet Standardı: IEEE 802.3af uyumlu

• RJ45 Ethernet Konnektörü

• Micro SD Kart Yuvası

• PoE Modül Desteği: Var (modül dahil değildir)

• Çalışma Sıcaklığı: -20°C ~ +65°C

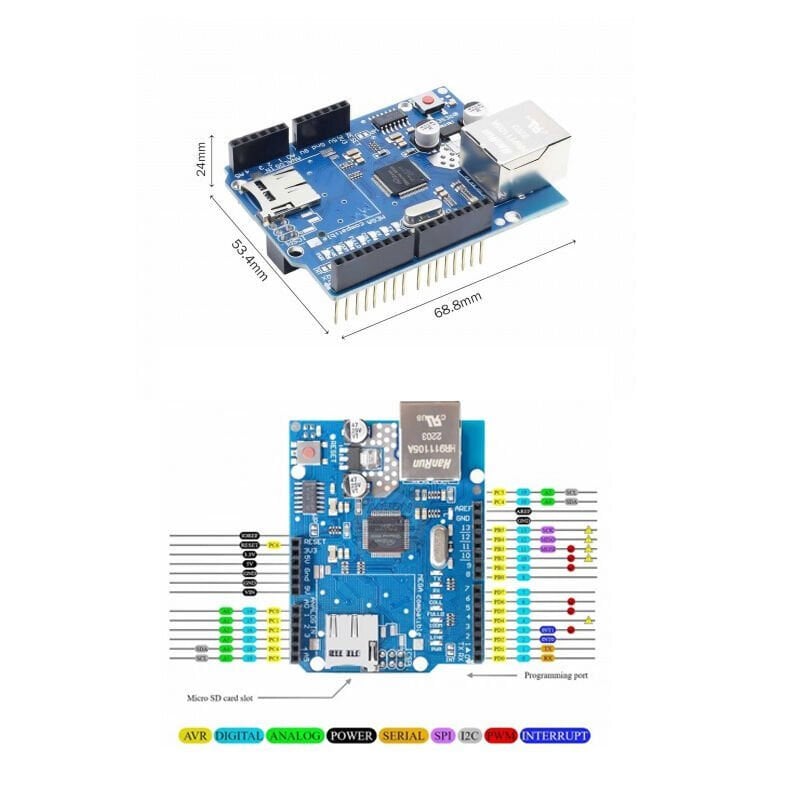

• Boyut: 53.4 mm x 68.8 mm x 24 mm

• Ağırlık: 25 g

• Renk: Mavi


Arduino ile Entegre Çalışma

Modül, Arduino kart üzerine doğrudan takılarak kullanılır. Lehim gerektirmez.

SPI Pin Kullanımı:

• Arduino Uno: 11 (MOSI), 12 (MISO), 13 (SCK)

• Arduino Mega: 50 (MISO), 51 (MOSI), 52 (SCK)

• Pin 10: W5100 Chip Select

• Pin 4: SD Kart Chip Select

⚠️ Not: 10 ve 4 numaralı pinler genel amaçlı giriş/çıkış olarak kullanılamaz. W5100 ve SD kart aynı SPI hattını paylaşır; aynı anda yalnızca biri aktif olmalıdır.


Micro SD Kart Desteği

Kart üzerindeki Micro SD yuvası sayesinde:

• Web sunucu uygulamalarında HTML dosyası barındırma

• Veri loglama

• Sensör verisi kayıt etme

• Ağ üzerinden dosya aktarımı

gibi işlemler kolayca gerçekleştirilebilir.


LED Durum Göstergeleri

Kart üzerindeki LED’ler sayesinde bağlantı ve veri trafiği anlık olarak izlenebilir:

• PWR: Güç göstergesi

• LINK: Ağ bağlantısı durumu

• FULLD: Full duplex bağlantı

• 100M: 100 Mbps hız göstergesi

• RX: Veri alımı

• TX: Veri gönderimi

• COLL: Ağ çakışması durumu

Uyumluluk

• Arduino Uno

• Arduino Mega

• Arduino Duemilanove

• Arduino Ethernet Shield kütüphaneleri ile tam uyumlu

Resmi Arduino Ethernet kütüphanesi ile doğrudan çalışır. Daha önce Ethernet Shield için yazılmış tüm örnek kodlar bu kart ile uyumludur.

Paket İçeriği

• 1 Adet Arduino Ethernet Shield W5100 (Arduino uyumlu)

 Kullanım Alanları

• IoT projeleri

• Web server uygulamaları

• Endüstriyel ağ izleme sistemleri

• Uzaktan veri toplama

• PLC / SCADA benzeri ağ tabanlı sistemler

• Ev otomasyon projeleri
