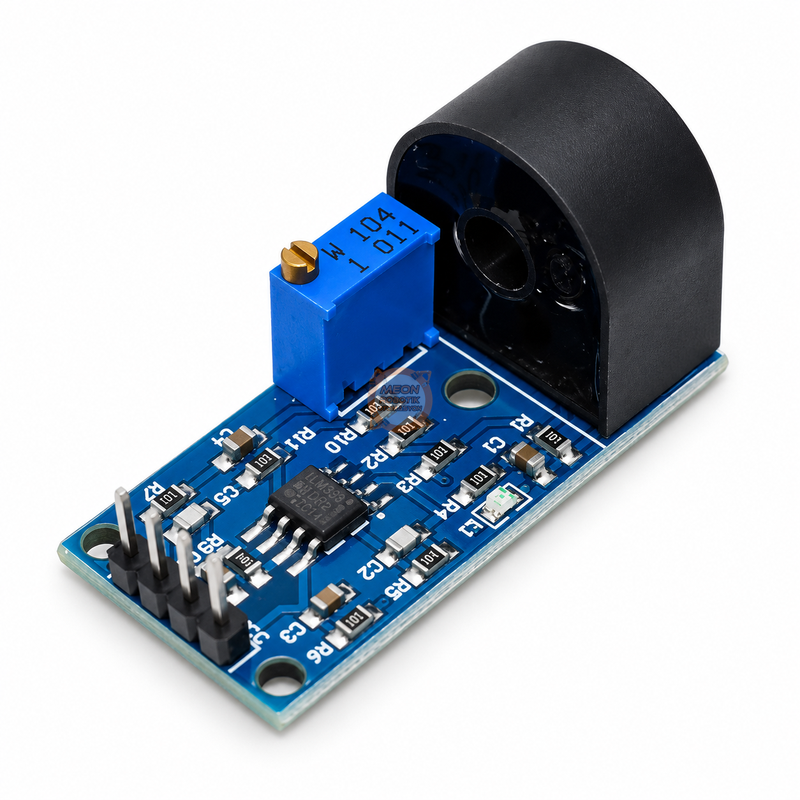

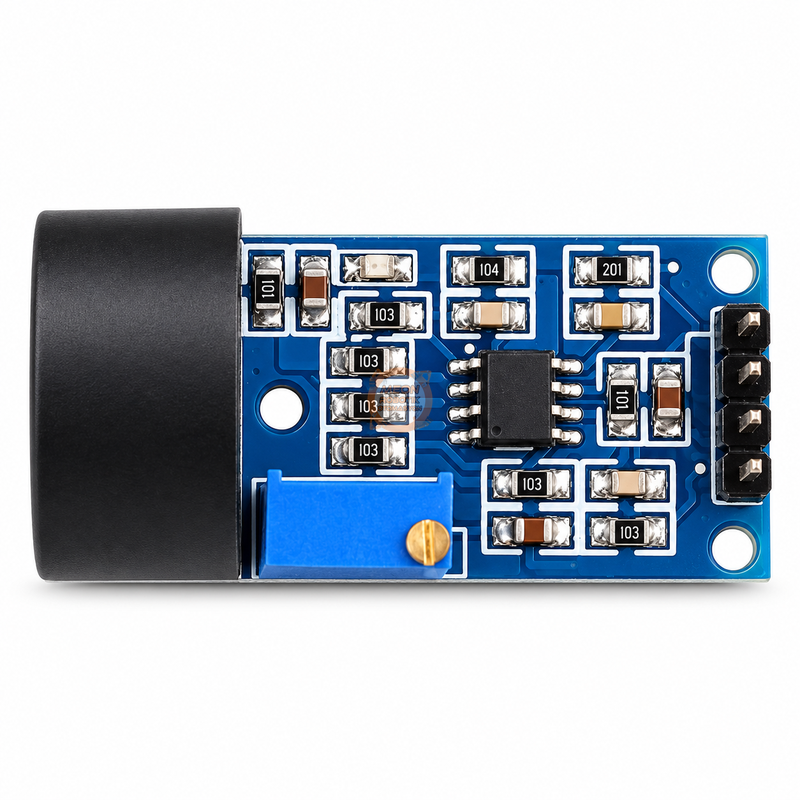

Akım Sensörü ZMCT103C 5A Tek Fazlı AC Ölçüm Modülü

Akım sensörü ZMCT103C, alternatif akım (AC) devrelerinde elektrik akımını ölçmek için kullanılan, akım transformatörü tabanlı tek fazlı bir ölçüm modülüdür. Devreden geçen akımın izlenmesini ve ölçüm bilgilerinin elektronik kontrol sistemlerinde değerlendirilmesini sağlar. Arduino uygulamaları, enerji izleme cihazları, akıllı sayaç projeleri ve otomasyon sistemlerinde kullanılabilir.

ZMCT103C 5A AC akım ölçüm modülü, elektriksel ölçüm ve izleme uygulamaları için geliştirilmiş kompakt bir elektronik bileşendir. Temelinde bulunan akım transformatörü, ölçülen iletkenden geçen alternatif akımı daha düşük seviyeli bir elektriksel sinyale dönüştürür.

Akım sensörü, nominal 5 A AC ölçüm kapasitesi sayesinde düşük akımlı elektrik devrelerinde akım takibi yapılmasına olanak tanır. Ölçüm sinyali, uygun elektronik bağlantı ve sinyal işleme yöntemleriyle mikrodenetleyiciler tarafından değerlendirilebilir.

Kompakt kart tasarımı, ürünün elektronik devrelerde ve prototip çalışmalarında kullanılmasını kolaylaştırır. Akım değerlerinin takip edilmesi, belirlenen eşiklerin izlenmesi ve ölçüm verilerinin kayıt altına alınması gibi uygulamalarda kullanılabilir.

ZMCT103C akım transformatörü, ölçüm yapılacak iletkenin sensörün merkezindeki açıklıktan geçirilmesi prensibiyle çalışır. Böylece ölçülen akım, sensörün çıkış tarafındaki ölçüm devresine doğrudan elektriksel bağlantı kurulmadan algılanabilir.

Öne Çıkan Özellikler

• 5 A nominal ölçüm: Tek fazlı AC devrelerde akım takibi için uygundur.

• Akım transformatörü: ZMCT103C algılama elemanı kullanır.

• Analog ölçüm: Akım bilgisinin elektronik sistemlerde işlenmesine yardımcı olur.

• Kompakt tasarım: Elektronik projelere ve kontrol kartlarına entegrasyonu kolaylaştırır.

• 1000:1 dönüşüm oranı: ZMCT103C transformatörünün belirtilen dönüşüm oranıdır.

• Enerji izleme: Alternatif akım ölçümü ve elektriksel yük takibi uygulamalarında kullanılabilir.

Kullanım Alanları

• Arduino ve mikrodenetleyici tabanlı AC akım ölçüm projeleri

• Elektrik tüketimi ve enerji izleme uygulamaları

• Akıllı sayaç ve enerji yönetim sistemleri

• Elektriksel yük ve akım takip devreleri

• Akım eşiğine göre kontrol ve uyarı sistemleri

• Robotik ve elektronik otomasyon projeleri

• Elektronik ölçüm ve prototip geliştirme çalışmaları

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

ZMCT103C transformatörü, elektromanyetik indüksiyon prensibiyle çalışır. Ölçüm yapılacak AC iletken, transformatörün merkezindeki açıklıktan geçirilir. İletkenden geçen akım, transformatörün sekonder tarafında orantılı bir ölçüm akımı oluşturur.

ZMCT103C transformatörünün belirtilen dönüşüm oranı 1000:1 olup 5 A primer akımında nominal 5 mA sekonder akımı elde edilir. Bu sinyal, uygun örnekleme direnci veya yükselteç devresi üzerinden ölçülebilir.

Satıcı verilerinde modülün 5 V DC beslemeyle çalıştığı belirtilmektedir. Transformatör elemanı pasif olmakla birlikte modül üzerindeki aktif elektronik devre besleme gerektirir.

Analog çıkış sinyali, uygun bağlantı ve sinyal işleme devresi kullanılarak mikrodenetleyicinin analog girişinde değerlendirilebilir.

Boyutlar ve Uyumluluk

Modülün belirtilen boyutları 38 × 18,5  mm şeklindedir. Küçük boyutları sayesinde prototip kartlarında ve elektronik ölçüm düzeneklerinde kullanılabilir.

Arduino ve benzeri mikrodenetleyici sistemleriyle akım izleme projeleri geliştirilebilir. Bağlantı sırasında kontrol kartının analog giriş gerilimi ve sensörün çıkış seviyesi dikkate alınmalıdır.

Kullanım ve Güvenlik Notları

• Sensör alternatif akım (AC) ölçüm uygulamaları için tasarlanmıştır.

• Ölçülecek iletken, akım transformatörünün merkezindeki açıklıktan geçirilmelidir.

• Transformatörün sekonder ölçüm devresi uygun şekilde bağlanmalıdır.

• Sensör çıkış sinyali, mikrodenetleyici girişine bağlanmadan önce kontrol edilmelidir.

• Şebeke gerilimi içeren uygulamalarda bağlantılar enerjisiz ortamda ve gerekli elektriksel güvenlik önlemleri alınarak yapılmalıdır.

• Akım ölçüm modülü tek başına aşırı akım koruma elemanı veya devre kesici değildir.

Paket İçeriği

• 1 Adet ZMCT103C 5A Tek Fazlı AC Akım Sensörü Modülü
