AHT20 BMP280 I2C Sıcaklık Nem ve Basınç Sensör Modülü

AHT20 BMP280 I2C Sıcaklık Nem ve Basınç Sensör Modülü

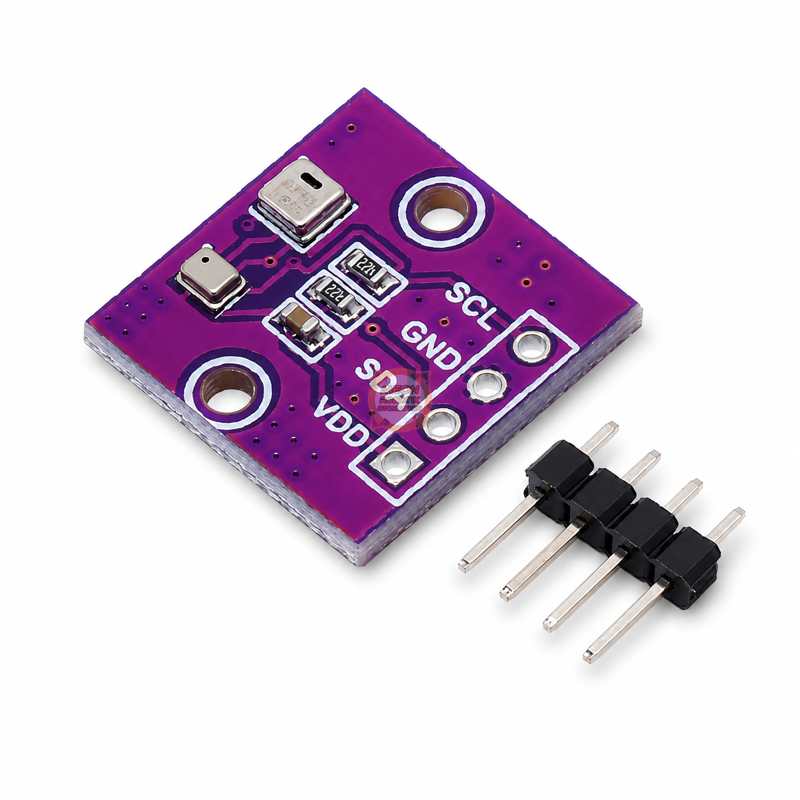

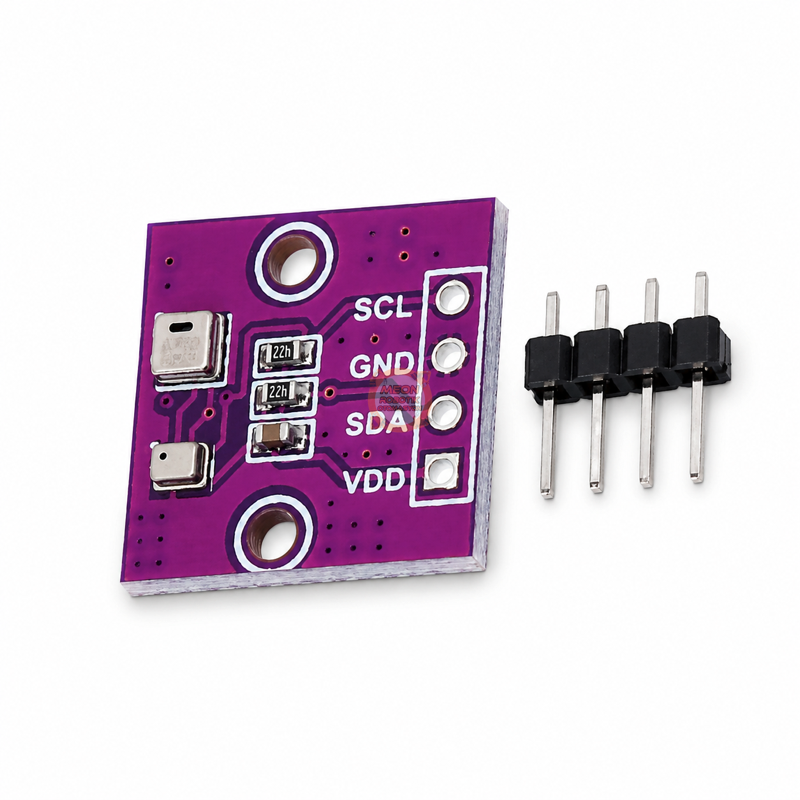

AHT20 BMP280, sıcaklık, nem ve atmosferik basınç ölçümlerini tek kart üzerinde gerçekleştiren dijital bir çevresel sensör modülüdür. AHT20 sensörü ortam sıcaklığını ve bağıl nem oranını ölçerken BMP280 sensörü atmosferik basınç verilerinin alınmasını sağlar. Böylece üç farklı çevresel veri için ayrı sensör modülleri kullanma ihtiyacını azaltır.

Modül, mikrodenetleyici kartlarıyla I2C haberleşme protokolü üzerinden iletişim kurar. I2C bağlantısında güç hatlarına ek olarak yalnızca SDA ve SCL hatları kullanılır. Bu yapı, kontrol kartındaki giriş ve çıkış pinlerinden tasarruf edilmesini ve aynı haberleşme hattına farklı I2C cihazlarının bağlanabilmesini sağlar.

AHT20 BMP280, çevresel koşulların ölçülmesi ve dijital olarak takip edilmesi için geliştirilmiş kompakt bir sensör kartıdır. Sıcaklık, nem ve basınç verilerinin tek sistem üzerinden okunmasını sağlayarak hava durumu istasyonları, akıllı ev sistemleri ve IoT uygulamalarının geliştirilmesini kolaylaştırır.

AHT20 sensörü sıcaklık ve nem ölçümünden, BMP280 sensörü ise atmosferik basınç ölçümünden sorumludur. BMP280 üzerinden alınan basınç verileri uygun yazılım hesaplamalarıyla yaklaşık rakım değişimlerinin takip edilmesinde de kullanılabilir.

Öne Çıkan Özellikler

AHT20 BMP280 sensör modülü, üç farklı çevresel ölçümü tek kart üzerinde birleştirir. Bu sayede daha az kablo kullanılan, kompakt ve düzenli projeler hazırlanmasına yardımcı olur.

I2C haberleşme desteği sayesinde mikrodenetleyici kartının yalnızca iki haberleşme pini kullanılır. Aynı SDA ve SCL hatlarına uygun adreslere sahip ekran, gerçek zamanlı saat ve diğer sensör modülleri de bağlanabilir.

Düşük güç tüketimli yapısı sayesinde taşınabilir veri kayıt cihazları ve batarya ile çalışan çevresel izleme projelerinde kullanılabilir.

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Robotik sistemler
• Hava durumu istasyonları
• IoT çevresel veri izleme sistemleri
• Akıllı ev ve bina otomasyonu
• Sera sıcaklık ve nem takibi
• Atmosferik basınç izleme sistemleri
• Elektronik devreler
• Eğitim ve maker projeleri
• Taşınabilir veri kayıt cihazları
• DIY projeleri

Teknik Özellikler

Paket İçeriği

• 1 Adet AHT20 BMP280 Sıcaklık Nem ve Basınç Sensör Modülü

I2C Haberleşme Nedir?

I2C, sensörler ile Arduino, ESP32 ve benzeri mikrodenetleyici kartları arasında veri aktarımı sağlayan iki hatlı bir haberleşme yöntemidir.

• SDA: Ölçüm verilerinin aktarıldığı veri hattıdır.
• SCL: Veri aktarımını düzenleyen saat sinyali hattıdır.
• VCC: Modülün pozitif güç bağlantısıdır.
• GND: Modülün negatif ve ortak toprak bağlantısıdır.

AHT20 ve BMP280 sensörleri aynı SDA ve SCL bağlantılarını kullanmasına rağmen farklı I2C adreslerine sahiptir. Bu nedenle kontrol kartı, iki sensörden gelen verileri ayrı ayrı okuyabilir. AHT20’nin sabit I2C adresi 0x38’dir. BMP280 adresi kartın tasarımına göre genellikle 0x76 veya 0x77 olabilir. Kesin adres, bir I2C tarayıcı programıyla kontrol edilebilir.

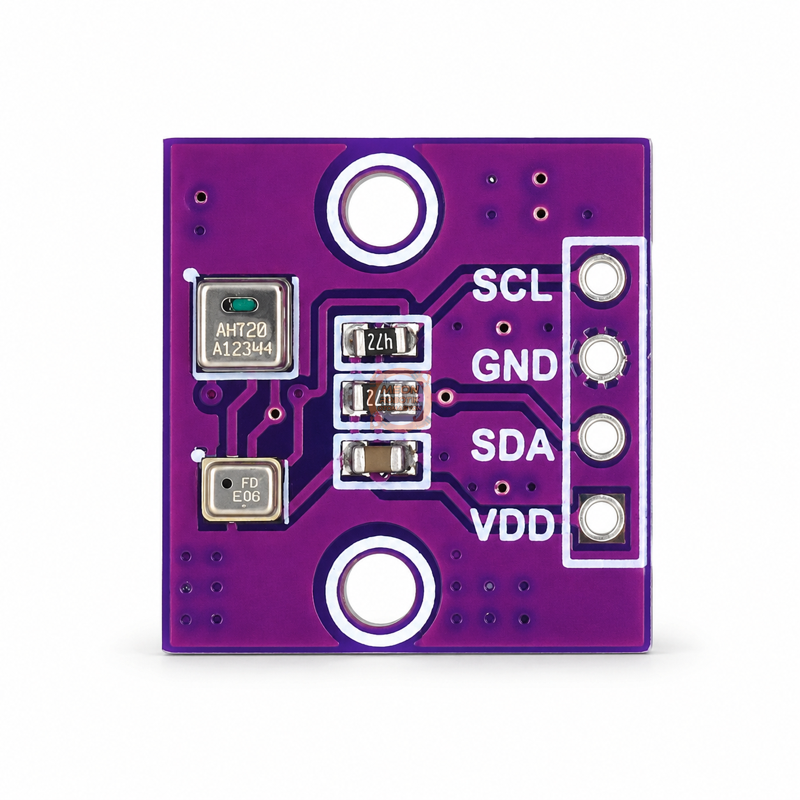

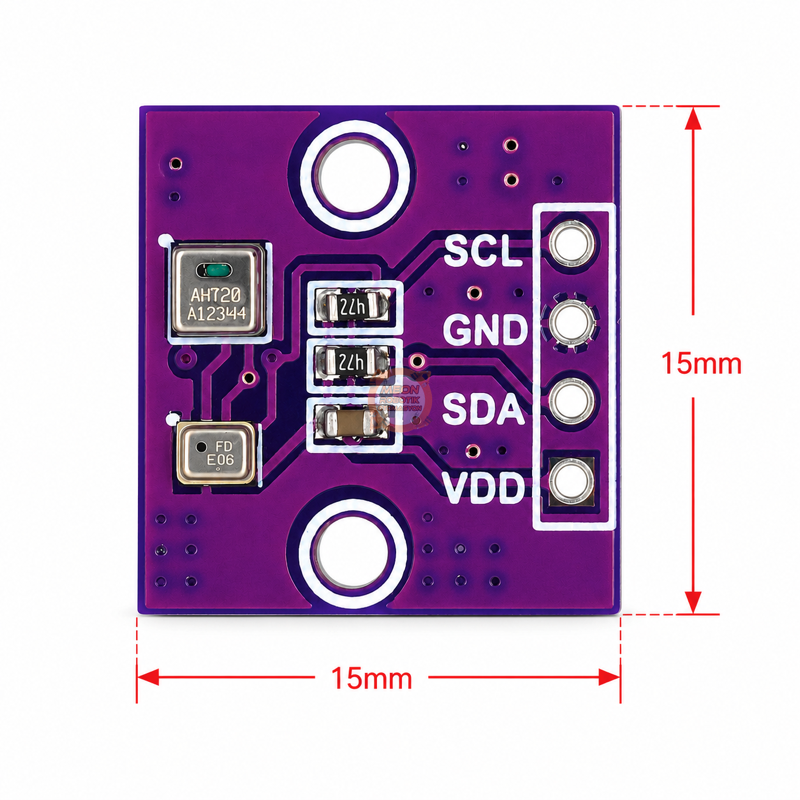

Modül Pinleri ve Görevleri

Önemli: Pinlerin kart üzerindeki fiziksel sıralaması üretim sürümüne göre değişebilir. Bağlantı yaparken pinlerin konumuna değil, kart üzerinde yazan VCC, GND, SDA ve SCL etiketlerine göre hareket edilmelidir.

Arduino UNO Bağlantısı

Arduino UNO üzerinde I2C veri hattı A4, saat hattı ise A5 pinidir. Bazı Arduino UNO sürümlerinde ayrıca SDA ve SCL olarak işaretlenmiş bağlantılar bulunabilir. Bu bağlantılar da aynı I2C hatlarına bağlıdır.

ESP32 Bağlantısı

ESP32 geliştirme kartlarında yaygın olarak SDA için GPIO21, SCL için GPIO22 kullanılır. Ancak ESP32’de I2C pinleri yazılım üzerinden değiştirilebilir. Kullanılan geliştirme kartının pin yapısı ayrıca kontrol edilmelidir.

Raspberry Pi Bağlantısı

Raspberry Pi bağlantılarında veri hatları 3.3V lojik seviyesinde çalıştığı için modülün 3.3V üzerinden beslenmesi önerilir. Bağlantı yapıldıktan sonra Raspberry Pi ayarlarından I2C haberleşmesinin etkinleştirilmesi gerekir.

Bağlantı Sırasında Dikkat Edilmesi Gerekenler

• Bağlantılar enerji kapalıyken yapılmalıdır.
• VCC ve GND uçları ters bağlanmamalıdır.
• Kart üzerindeki pin etiketleri mutlaka kontrol edilmelidir.
• ESP32 ve Raspberry Pi uygulamalarında 3.3V besleme kullanılması önerilir.
• SDA ve SCL hatları birbiriyle karıştırılmamalıdır.
• Sensörler yazılımda ayrı I2C adresleri üzerinden okunmalıdır.
• BMP280 algılanmazsa yazılımda 0x76 ve 0x77 adresleri ayrı ayrı denenmelidir.
• Modülün doğrudan suyla temas etmesi engellenmelidir.
• Doğru ortam ölçümü için sensör, ısı üreten regülatör ve işlemci gibi bileşenlerden uzak yerleştirilmelidir.

Yazılım ve Kütüphane Kullanımı

Modül üzerindeki iki sensör için genellikle iki ayrı yazılım kütüphanesi kullanılır:

• AHT20 sıcaklık ve nem verileri için AHT20 veya AHTX0 uyumlu kütüphane
• BMP280 basınç verileri için BMP280 uyumlu kütüphane

Program içerisinde her iki sensör aynı I2C hattı üzerinden başlatılır. AHT20’den sıcaklık ve nem, BMP280’den ise basınç verisi ayrı ayrı okunur. Modülün çalışıp çalışmadığını kontrol etmek için ilk olarak bir I2C tarayıcı kodu çalıştırılabilir.
