Ağırlık Sensör Kuvvetlendirici HX711

Ağırlık Sensör Kuvvetlendirici - Load Cell Amplifier - HX711

HX711 ağırlık sensör kuvvetlendirici, load cell sensörlerinden gelen hassas elektriksel sinyalleri işlemek için geliştirilmiş, 24 bit ADC entegresine sahip bir ölçüm modülüdür. Yük hücresinin uygulanan kuvvete bağlı olarak ürettiği küçük analog sinyal değişimlerini yükselterek mikrodenetleyicilerin okuyabileceği dijital verilere dönüştürür. Dijital terazi sistemleri, otomatik tartım uygulamaları, ağırlık algılama ve endüstriyel otomasyon projelerinde kullanılır.

HX711, düşük seviyeli sensör sinyallerinin işlenmesi için programlanabilir kazanç yükselticisi (PGA) içerir. Entegre üzerinde iki diferansiyel giriş kanalı bulunur. A kanalında 64 ve 128, B kanalında ise 32 kat kazanç desteği sunulur.

Modül, mikrodenetleyiciyle DOUT (veri) ve PD_SCK (saat) sinyalleri üzerinden iletişim kurar. Böylece yük hücresinden elde edilen ölçüm verileri yazılım ortamında işlenebilir, kalibre edilebilir ve ağırlık değerine dönüştürülebilir.

Kompakt kart yapısı sayesinde prototip geliştirme, elektronik tartım sistemleri ve özel ölçüm projelerine entegre edilebilir.

Öne Çıkan Özellikler

• 24 bit ADC: Yüksek çözünürlüklü analog-dijital dönüşüm.

• HX711 entegresi: Ağırlık ve kuvvet ölçümü için tasarlanmış sinyal işleme yapısı.

• Programlanabilir kazanç: 32, 64 ve 128 kat kazanç seçenekleri.

• İki diferansiyel giriş kanalı: A ve B kanalları.

• Dijital haberleşme: DOUT ve PD_SCK hatları üzerinden veri aktarımı.

• Düşük güç tüketimi: Normal çalışma ve güç tasarrufu modu.

• Kompakt tasarım: Elektronik projelere kolay entegrasyon.

Kullanım Alanları

• Dijital terazi ve hassas tartım projeleri

• Load cell ağırlık sensörü uygulamaları

• Arduino tabanlı ağırlık ölçüm sistemleri

• Otomatik dolum ve tartım sistemleri

• Endüstriyel proses kontrol uygulamaları

• Kuvvet ve yük algılama sistemleri

• Robotik ve otomasyon projeleri

• Elektronik prototipleme ve eğitim uygulamaları

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

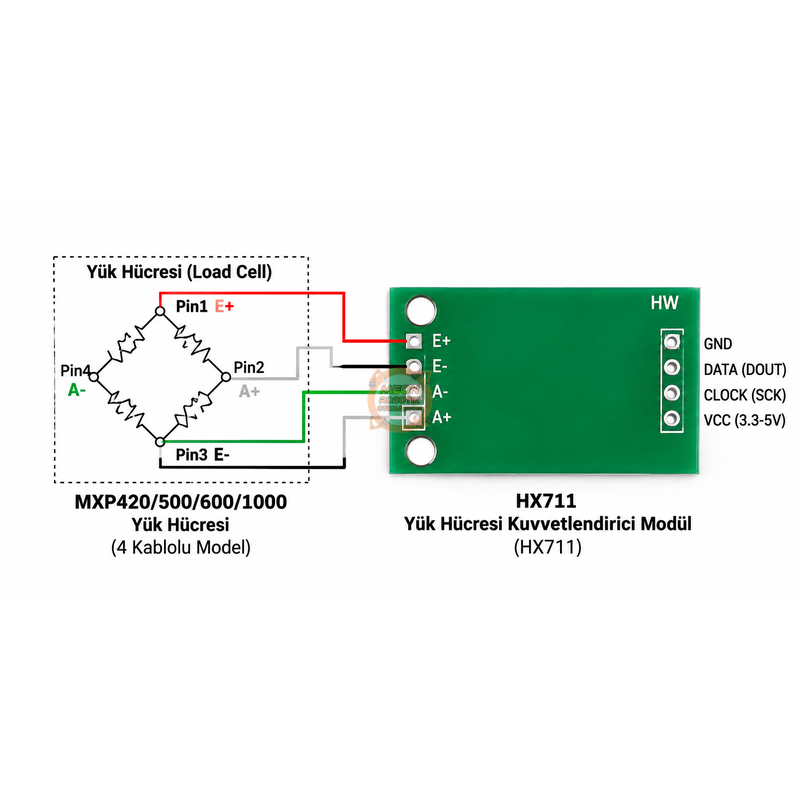

HX711 modülü, yük hücresinden alınan analog sinyalleri işleyerek dijital çıkış verisi oluşturur. Mikrodenetleyici bağlantısında veri ve saat sinyalleri kullanılır.

HX711 Sinyal İşlevleri

Tablodaki sinyal adları HX711 entegresine aittir. Modül üzerindeki fiziksel bağlantı noktaları için kart işaretleri esas alınmalıdır.

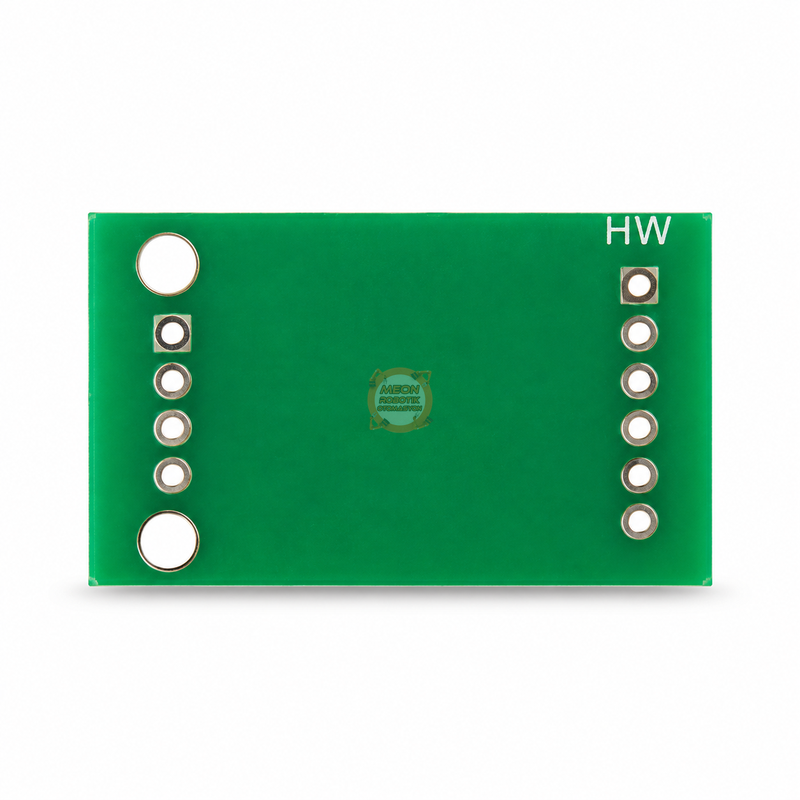

Boyutlar ve Uyumluluk

Modülün belirtilen fiziksel ölçüleri 29 × 17 × 4 mm'dir.

HX711, uygun bağlantı ve yazılım kullanılarak Arduino gibi mikrodenetleyici platformlarına entegre edilebilir. Load cell sensörleriyle çalışacak şekilde tasarlanmıştır.

Kullanım Notları

• Ölçüm işleminden önce kullanılan yük hücresine uygun kalibrasyon yapılmalıdır.

• Sensörün kapasitesi ve mekanik montajı ölçüm sonuçlarını etkiler.

• Besleme ve sinyal bağlantıları kontrol edilmeden sisteme enerji verilmemelidir.

• 24 bit ADC çözünürlüğü, sistemin gerçek ölçüm hassasiyetinin tek başına 24 bit olduğu anlamına gelmez.


  Paket İçeriği

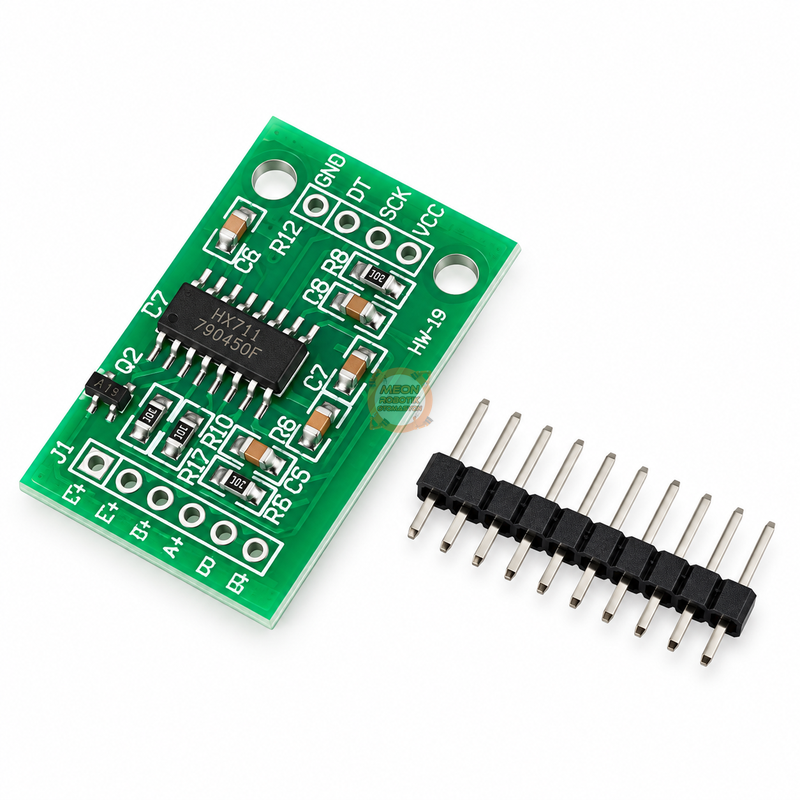

  • 1 adet HX711 Ağırlık Sensör Kuvvetlendirici Modülü

  • 1 adet Erkek Pin Header (Lehimlenmemiş)
