ADXL335 3 Eksen İvme Ölçer - GY-61

ADXL335 3 Eksen İvme Ölçer - GY-61

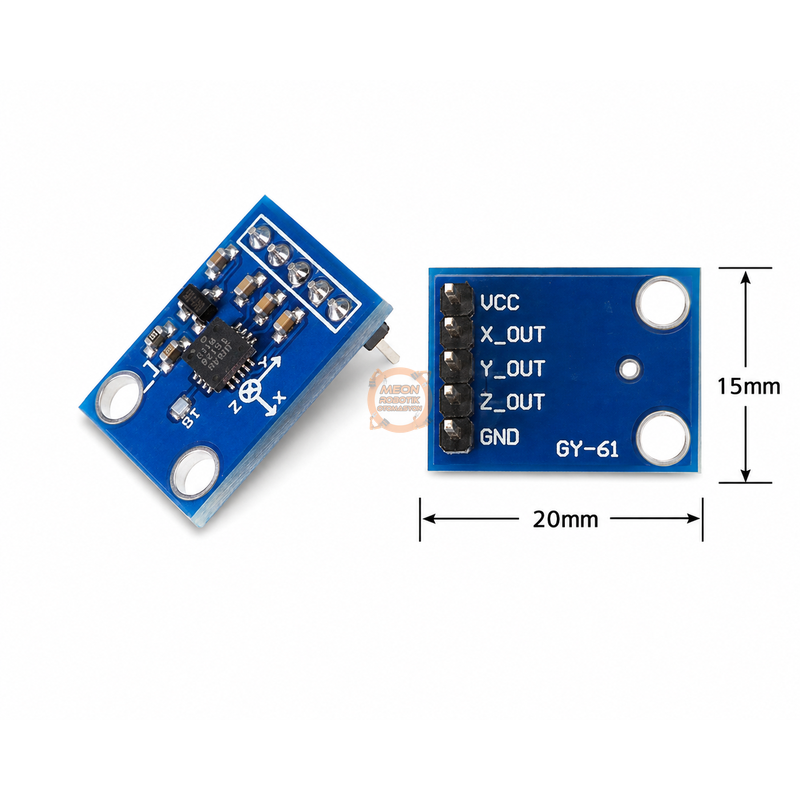

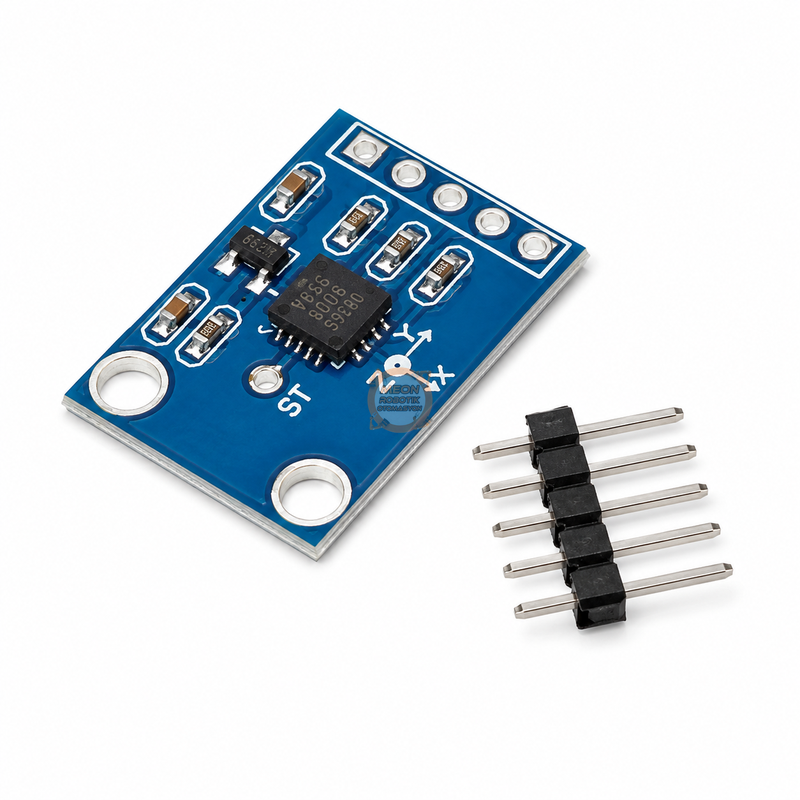

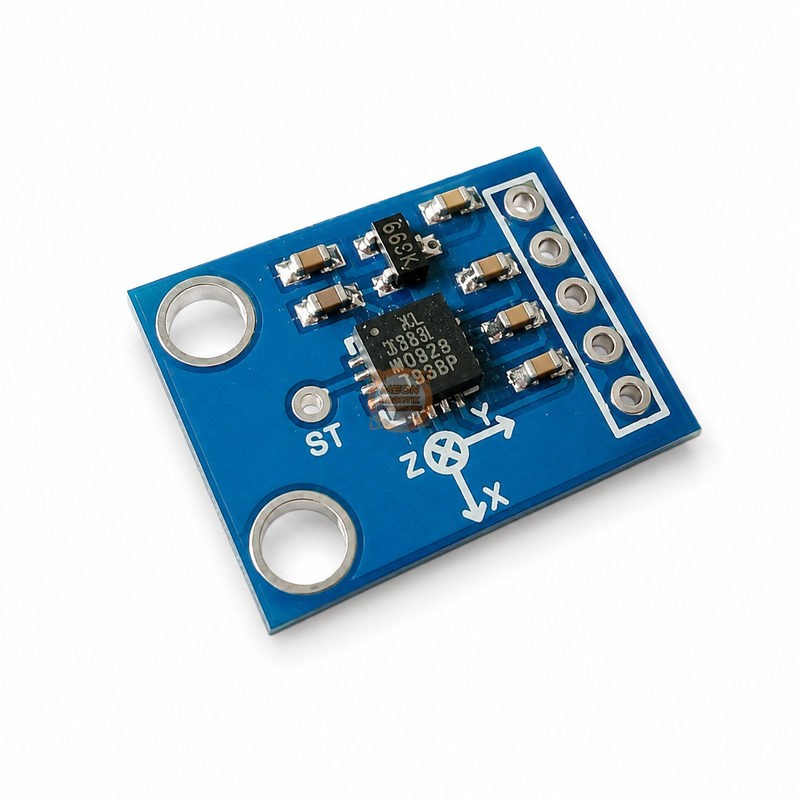

ADXL335 3 Eksen İvme Ölçer - GY-61, X, Y ve Z eksenlerinde analog çıkış sağlayan üç eksenli ivme sensörü modülüdür. ±3g ölçüm aralığı sayesinde eğim, hareket, şok ve titreşim algılama uygulamalarında kullanılabilir. Robotik, Arduino ve mikrodenetleyici tabanlı hareket algılama projelerine uygundur.

ADXL335 3 Eksen İvme Ölçer - GY-61, X, Y ve Z eksenlerindeki ivmeyi ayrı analog çıkışlar üzerinden ölçmek için kullanılan sensör modülüdür. Yerçekiminden kaynaklanan statik ivmeyi ölçerek eğim algılama, dinamik ivmeyi ölçerek hareket, şok ve titreşim tespiti yapılmasına olanak sağlar. Robotik sistemler, hareket algılama uygulamaları, dengeleme sistemleri ve mikrodenetleyici projelerinde kullanılabilir.

ADXL335 sensörü ±3g ölçüm aralığına sahiptir ve 3 V besleme koşulunda tipik 300 mV/g hassasiyet sunar. X ve Y eksenlerinde 0,5 Hz ile 1600 Hz, Z ekseninde ise 0,5 Hz ile 550 Hz arasında bant genişliği ayarlanabilir.

GY-61 modülü üzerinde bulunan 3,3 V regülatör sayesinde kart 3–5 V DC besleme ile kullanılabilir. X, Y ve Z eksenlerinin analog çıkış vermesi sayesinde ADC girişine sahip Arduino ve diğer mikrodenetleyiciler ile sensör verileri okunabilir.

Öne Çıkan Özellikler

• ADXL335 sensör entegresi
• GY-61 modül yapısı
• X, Y ve Z olmak üzere 3 eksenli ölçüm
• ±3g ölçüm aralığı
• Analog eksen çıkışları
• Tipik 300 mV/g hassasiyet
• Eğimin statik ivme üzerinden algılanabilmesi
• Hareket, şok ve titreşim ölçümü
• Ayarlanabilir bant genişliği
• 3–5 V DC modül beslemesi

Kullanım Alanları

• Robotik projeler
• Eğim algılama sistemleri
• Hareket algılama uygulamaları
• Titreşim ölçümü
• Şok ve darbe algılama
• Dengeleme sistemleri
• Hareket kontrollü elektronik uygulamalar
• Arduino ve mikrodenetleyici projeleri

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

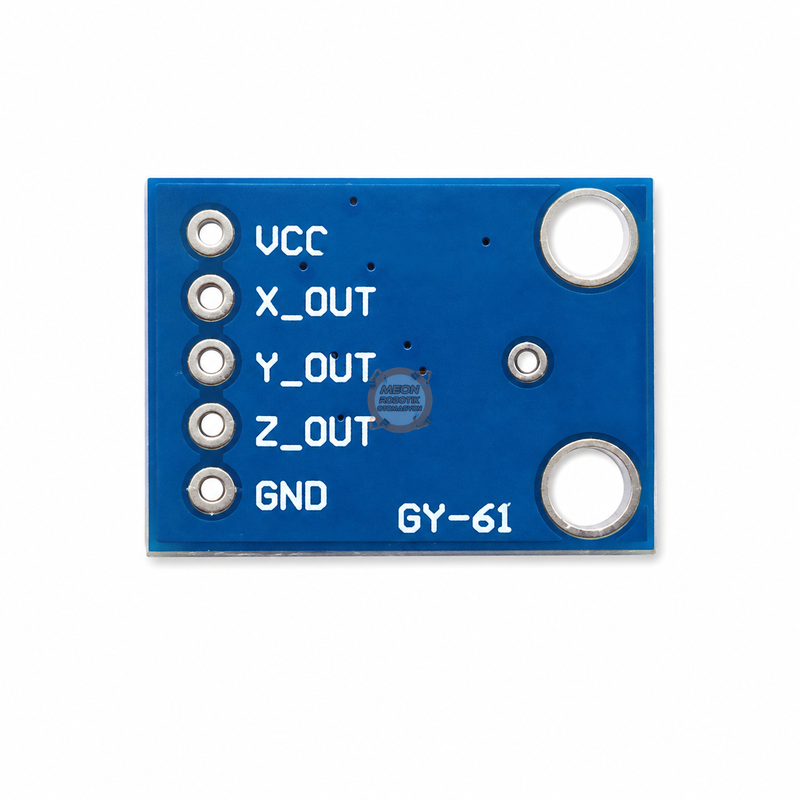

ADXL335 sensörü X, Y ve Z eksenleri için ayrı analog çıkış üretir. Bu çıkışlar mikrodenetleyicinin uygun analog girişlerine bağlanarak ölçülebilir. Hassas ölçüm gereken uygulamalarda sensörün sabit konumda kalibrasyonunun yapılması önerilir.

ADXL335 entegresinin kendi besleme aralığı 1,8–3,6 V'tur. GY-61 modülündeki regülatör nedeniyle modül beslemesi 3–5 V DC olarak kullanılabilir.
