ADS1115 Modül 16 Bit I2C 4 Kanal ADC – Arduino Uyumlu

ADS1115 Modül, analog sinyalleri 16 bit çözünürlükle dijital veriye dönüştürmek için kullanılan 4 kanallı bir ADC kartıdır. I2C haberleşmesi sayesinde Arduino ve uygun mikrodenetleyicilere az sayıda bağlantı hattı kullanılarak entegre edilebilir. Ayarlanabilir PGA yapısı, farklı seviyelerdeki analog sinyallerin hassas şekilde ölçülmesine yardımcı olur.

ADS1115 Modül, mikrodenetleyici tabanlı projelerde analog sinyalleri yüksek çözünürlükle dijital veriye çevirmek için kullanılan 16 bit ADC modülüdür. Üzerindeki ADS1115 entegresi, dört adet tek uçlu analog giriş veya iki adet diferansiyel giriş ölçümü gerçekleştirebilir. I2C haberleşme arayüzü sayesinde Arduino ve I2C destekleyen diğer mikrodenetleyici sistemlerinde analog ölçüm kapasitesini artırmak için kullanılabilir.

ADS1115, 2,0–5,5 V DC besleme aralığında çalışır ve 8 SPS ile 860 SPS arasında programlanabilir veri hızlarını destekler. Dahili PGA, ölçülecek sinyal seviyesine göre farklı tam ölçekli giriş aralıklarının seçilmesini sağlar. Entegre düşük sürüklenmeli gerilim referansı ve dahili osilatör, harici referans veya saat kaynağı gereksinimini azaltır.

Modül üzerindeki ADDR bağlantısı kullanılarak dört farklı I2C adresinden biri seçilebilir. Böylece aynı I2C hattında uygun adres yapılandırmasıyla birden fazla ADS1115 kullanılabilir. Kart üzerinde ayrıca ALERT/RDY çıkışı bulunur.

Öne Çıkan Özellikler

• 16 bit ADC çözünürlüğü
• 4 adet tek uçlu analog giriş
• Alternatif olarak 2 adet diferansiyel giriş
• I2C haberleşme arayüzü
• 2,0–5,5 V DC çalışma gerilimi
• 8–860 SPS programlanabilir veri hızı
• Programlanabilir kazanç yükselteci (PGA)
• Dahili düşük sürüklenmeli gerilim referansı
• Dahili osilatör
• Dijital karşılaştırıcı ve ALERT/RDY çıkışı
• 4 farklı seçilebilir I2C adresi
• Arduino ve I2C destekleyen mikrodenetleyici projelerine uygun yapı

Kullanım Alanları

• Analog sensör verilerinin okunması
• Arduino ve mikrodenetleyici ölçüm projeleri
• Gerilim ve akım izleme sistemleri
• Sıcaklık ölçüm sistemleri
• Veri toplama uygulamaları
• Taşınabilir ölçüm cihazları
• Fabrika otomasyonu ve proses kontrol uygulamaları

Teknik Özellikler

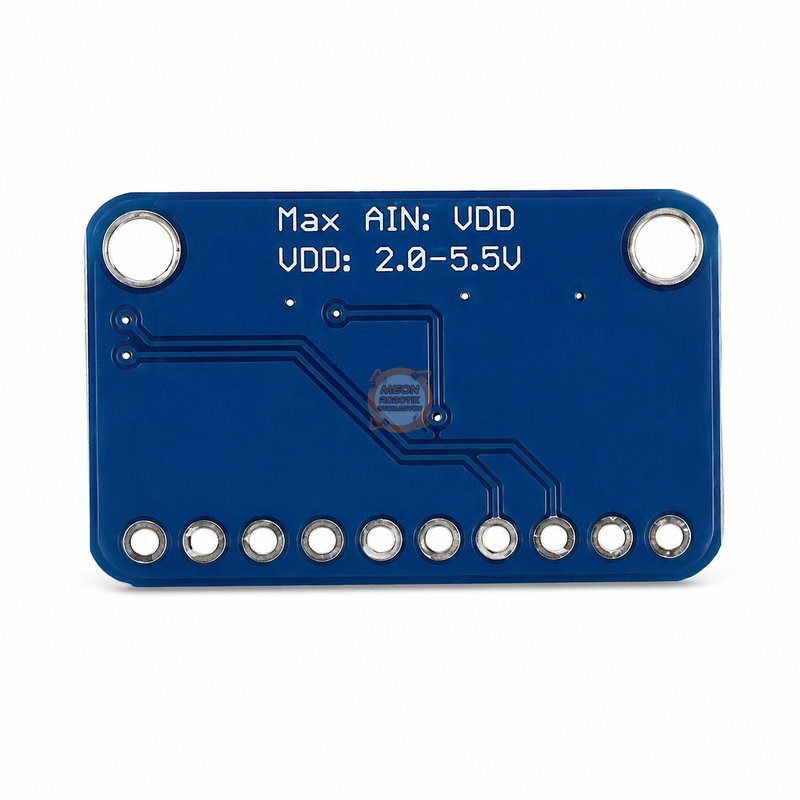

ADS1115'in PGA ayarında ±6,144 V gibi besleme geriliminden daha geniş bir ADC ölçek aralığı seçilebilse de analog giriş pinlerine uygulanabilecek gerçek gerilim, cihazın besleme sınırlarını aşmamalıdır.

Elektriksel ve Bağlantı Bilgileri

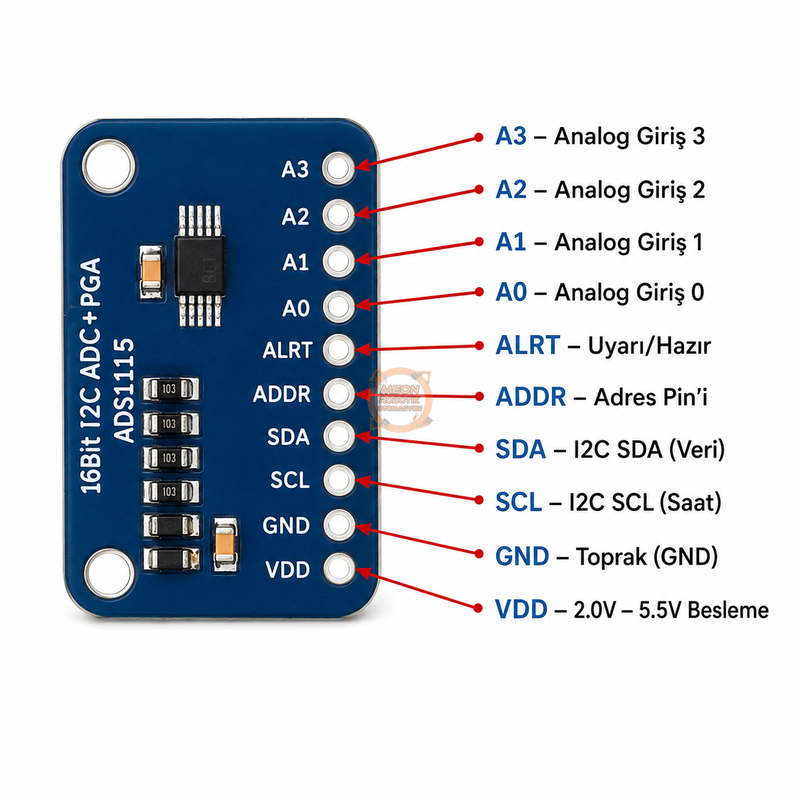

ADDR bağlantısına göre I2C adresleri 0x48, 0x49, 0x4A veya 0x4B olarak seçilebilir.

Boyutlar ve Uyumluluk

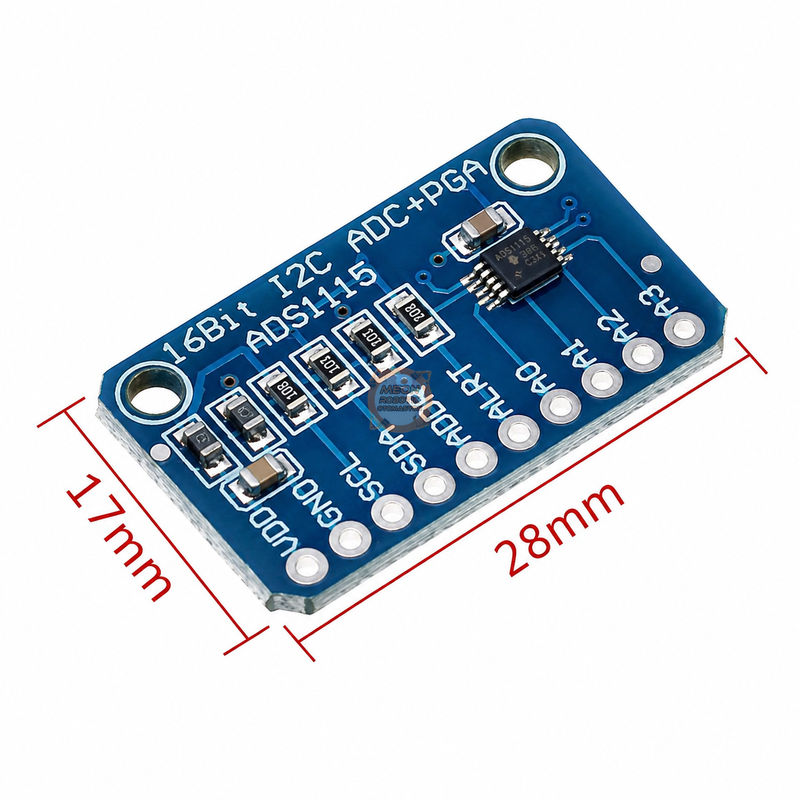

Modülün görselde belirtilen kart ölçüsü yaklaşık 28 × 17 mm'dir. Kompakt yapısı sayesinde prototip kartları ve mikrodenetleyici tabanlı ölçüm sistemlerinde kullanılabilir.

Arduino bağlantısında SDA ve SCL hatları kullanılmalıdır. SDA ve SCL pinlerinin fiziksel konumu kullanılan Arduino veya mikrodenetleyici kartına göre değişebileceğinden bağlantı yapılırken ilgili kartın pin yapısı dikkate alınmalıdır.

Paket İçeriği

• 1 adet ADS1115 16 Bit I2C 4 Kanal ADC Modül

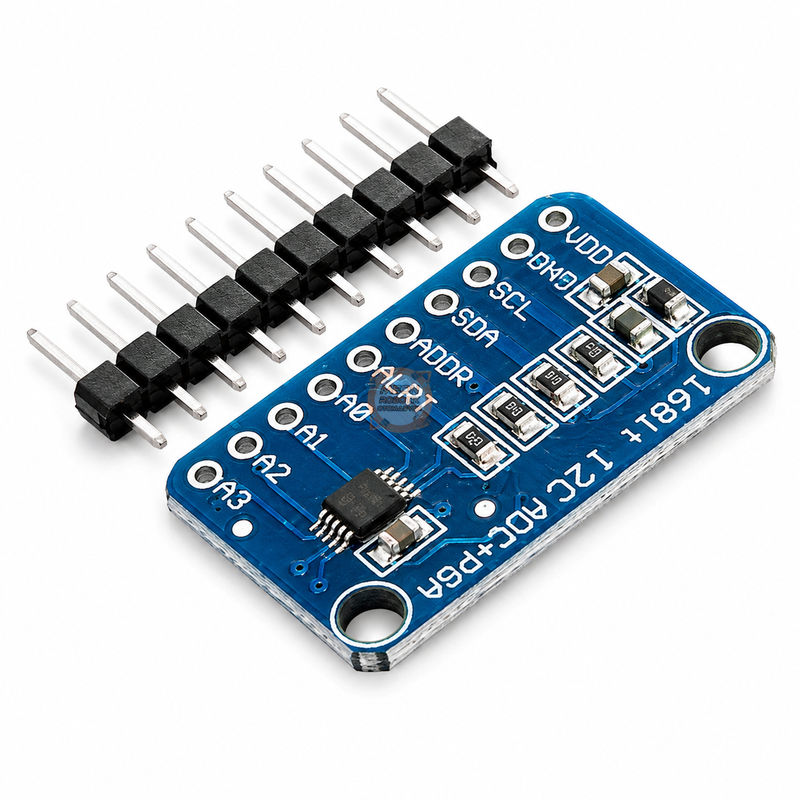

• 1 adet 10 pin erkek pin header şeridi
