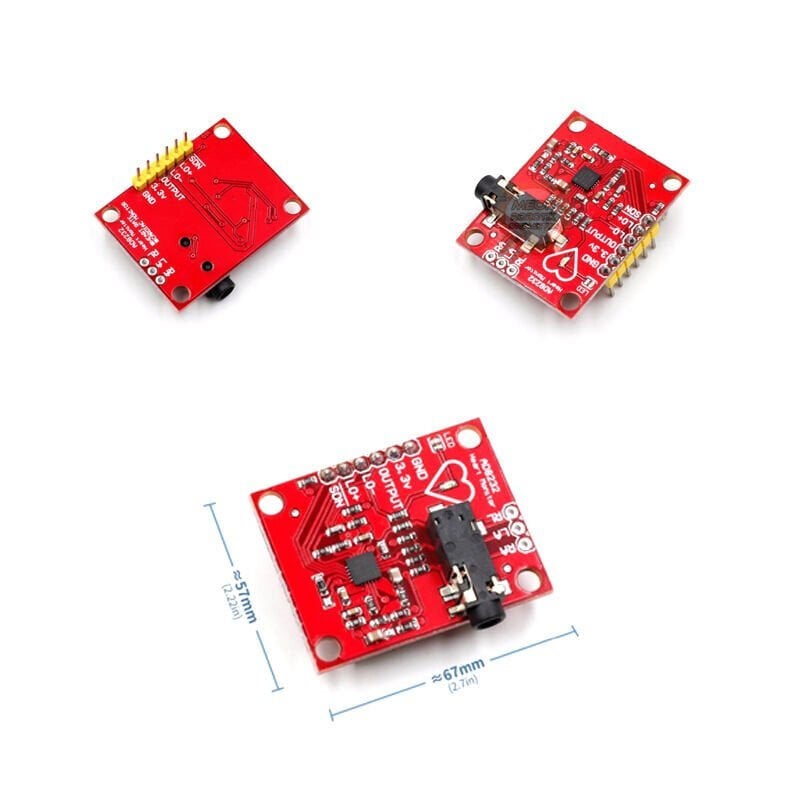

AD8232 EKG Kalp Atışı İzleme Sensör Modülü – Nabız Sensörü

AD8232 Kalp Nabız Ölçme Sensör Modülü, kalp atışları sırasında oluşan çok küçük biyopotansiyel sinyalleri algılayarak bu sinyalleri yükseltir ve filtreler. Böylece mikrodenetleyiciler tarafından okunabilecek temiz ve kararlı analog sinyaller elde edilir.

Bu modül sayesinde kalbin elektriksel aktivitesi EKG grafiği olarak izlenebilir. Arduino veya farklı mikrodenetleyici kartları ile bağlantı kurularak gerçek zamanlı kalp ritmi ölçümü yapılabilir.

Modül, hareketten veya elektrot yerleşiminden kaynaklanan gürültüleri azaltmak için sinyal koşullandırma (signal conditioning) devresi içerir. Bu sayede daha doğru ve stabil ölçümler yapılabilir.

AD8232 sensörü; biyomedikal projeler, sağlık cihazları, spor takip sistemleri, eğitim ve araştırma uygulamaları için oldukça uygun bir çözümdür.

Çalışma Prensibi

AD8232 modülü kalbin kasılması sırasında oluşan elektriksel sinyalleri algılar ve bunları:

• Filtreler

• Kuvvetlendirir

• Analog sinyal olarak çıkış verir

Bu sinyal Arduino veya diğer MCU kartlarının analog giriş pinleri üzerinden okunarak EKG grafiğine dönüştürülebilir.

Elektrotlar doğrudan insan vücuduna bağlanarak RA, LA ve RL bağlantı noktaları üzerinden modüle aktarılır.

Elektrot Bağlantıları

AD8232 modülü üzerindeki elektrot bağlantıları şu şekildedir:

Elektrot kablosu modül üzerindeki 3.5mm soket üzerinden bağlanabilir veya doğrudan pinlerden bağlantı yapılabilir.

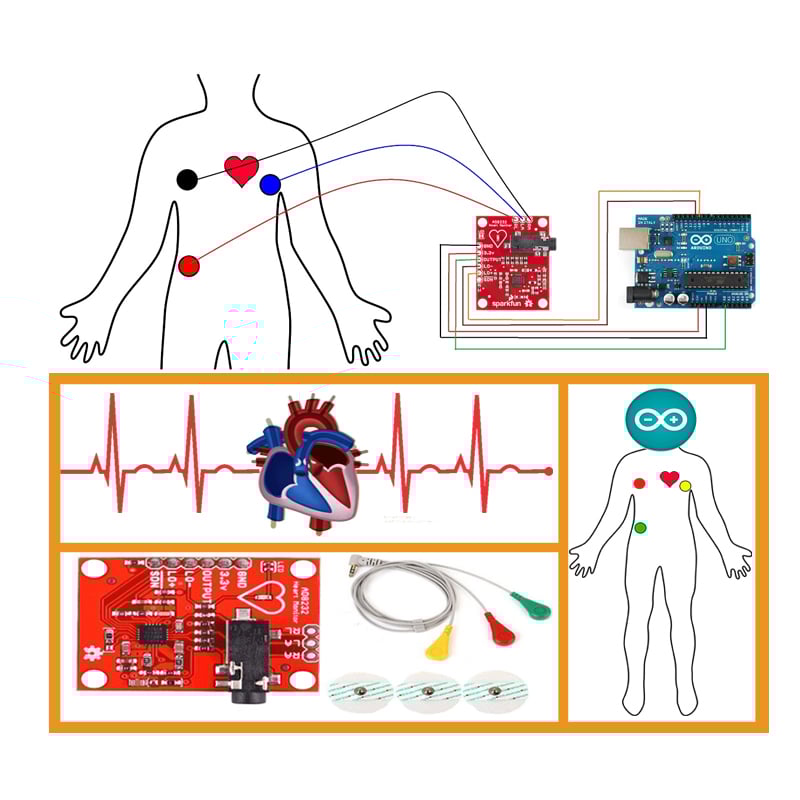

Arduino Bağlantı Şeması

Arduino IDE üzerinden okunan analog değerler ile EKG grafiği seri port ekranında görüntülenebilir.

Teknik Özellikler

• Model: AD8232

• Sensör Tipi: Tek kanallı EKG sensörü

• Çıkış Tipi: Analog sinyal

• Çalışma Gerilimi: 3.3V

• Kullanım Alanı: Kalp ritmi ve EKG ölçümü

• Dahili özellikler:

  • Sinyal yükseltme (Amplification)

  • Gürültü filtreleme

  • Hareket kaynaklı sinyal bozulmalarını azaltma

• LED Gösterge: Kalp ritmine göre yanıp sönen durum LED'i

• Çalışma Sıcaklığı: -40°C ~ +85°C

• Nominal sıcaklık aralığı: 0°C ~ 70°C

Öne Çıkan Özellikler

✔ Arduino ve mikrodenetleyiciler ile uyumlu
✔ Gerçek zamanlı EKG sinyali ölçümü
✔ Dahili gürültü filtreleme devresi
✔ Analog çıkış sayesinde kolay veri okuma
✔ Eğitim ve biyomedikal projeler için ideal
✔ Elektrot kablosu ile kolay kullanım

Kullanım Alanları

• Biyomedikal projeler

• Sağlık izleme sistemleri

• Giyilebilir sağlık cihazları

• Kalp ritmi analiz sistemleri

• Üniversite ve eğitim projeleri

• Arduino sağlık projeleri

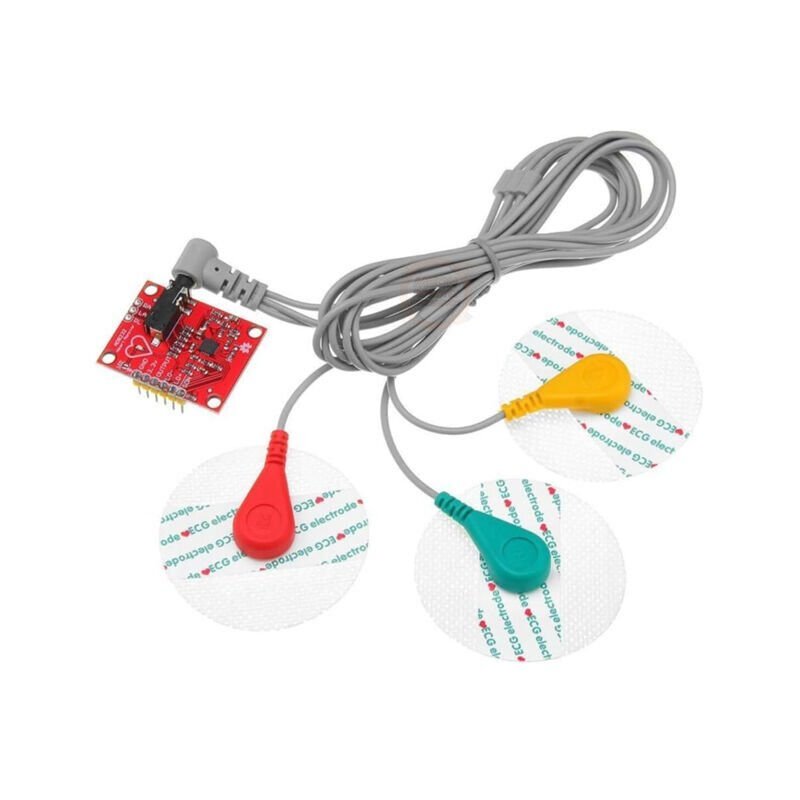

Paket İçeriği

• 1 Adet AD8232 Kalp Atışı Sensör Modülü

• 1 Adet 3 Kablolu Elektrot Probu

• 3 Adet Elektrot Pedi
