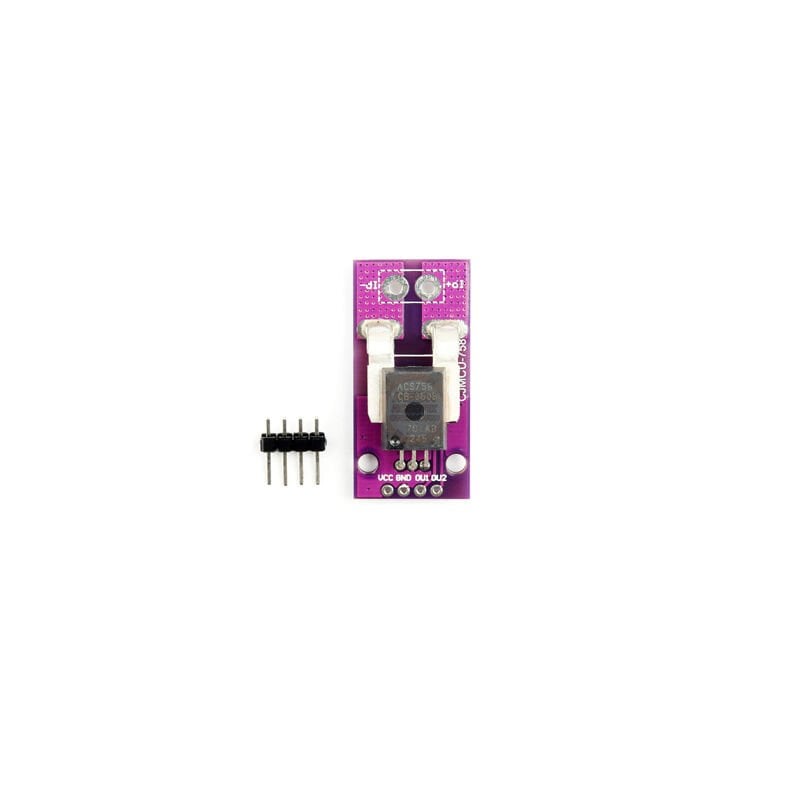

ACS758LCB 50A Lineer Hall Akım Sensörü Modülü

ACS758LCB 50A Lineer Hall Akım Sensörü Modülü – DC & AC Akım Ölçüm

ACS758LCB 50A Lineer Hall Akım Sensörü Modülü, yüksek akım uygulamalarında doğrusal, izoleli ve güvenli akım ölçümü sağlamak üzere tasarlanmış profesyonel bir ölçüm modülüdür. JMCU-758 kart yapısı üzerinde yer alan ACS758-LCB Hall effect entegresi sayesinde hem DC (doğru akım) hem de AC (alternatif akım) ölçümleri hassas ve kararlı şekilde yapılabilir.

Bakır akım yolu üzerinden geçen akım, Hall etkisi prensibiyle algılanır ve akımla orantılı analog voltaj çıkışına dönüştürülür. Galvanik izolasyon yapısı, yüksek gerilimli sistemlerde ölçüm güvenliğini önemli ölçüde artırır.

Öne Çıkan Avantajlar

• 50A’e kadar akım ölçümü (çift yönlü: + / –)

• Hall effect teknolojisi ile izole ve güvenli ölçüm

• DC ve AC akım algılama desteği

• 120 kHz bant genişliği ile hızlı tepki süresi

• Ultra düşük iç iletken direnci (100 µΩ) sayesinde minimum güç kaybı

• Yüksek dV/dT ortamlarında düşük gürültü ve düşük ofset sürüklenmesi

• Arduino ve diğer mikrodenetleyicilerle kolay entegrasyon

Teknik Özellikler

• Çalışma Voltajı: 3V – 5V

• Algılama Akımı: ±50A

• Statik Çıkış Voltajı: VCC / 2

• Çalışma Akımı: 135 mA (maks.)

• Maks. Çıkış Akımı (VIOUT–GND): 3 mA

• Dahili Bant Genişliği: 120 kHz

• Çıkış Tepki Süresi: ~3 µs

• Depolama Sıcaklığı: –65 °C ~ +165 °C

• İç İletken Direnci: 100 µΩ

• Modül Boyutu: 37 mm × 17,5 mm

Uygulama Alanları

•  Güneş paneli ve yenilenebilir enerji sistemleri

• Elektrikli araçlar ve batarya izleme

• Güç kaynakları ve inverter sistemleri

• Endüstriyel motor sürücüleri

• Akım geri besleme ve koruma devreleri

• Arduino, ESP32, STM32 ve benzeri mikrodenetleyici projeleri

Neden ACS758LCB?

• Monolithic Hall IC yapısı ile yüksek güvenilirlik

• Entegre kalkan tasarımı sayesinde yüksek gerilimli sistemlerde stabil ölçüm

• Kompakt modül tasarımı ile hızlı montaj ve kolay kullanım

• Endüstriyel uygulamalardan hobi projelerine kadar geniş kullanım alanı

Paket İçeriği

• 1 × ACS758LCB-050B-PFF-T 50A Lineer Hall Akım Sensörü Modülü

Meon Robotik Otomasyon Notu

Bu ürün, yüksek akım geçen hatlarda doğrudan seri bağlantı ile çalışır. Uygulamanıza uygun kesitte kablo ve doğru besleme gerilimi kullanılması, ölçüm doğruluğu ve ürün ömrü açısından önemlidir.

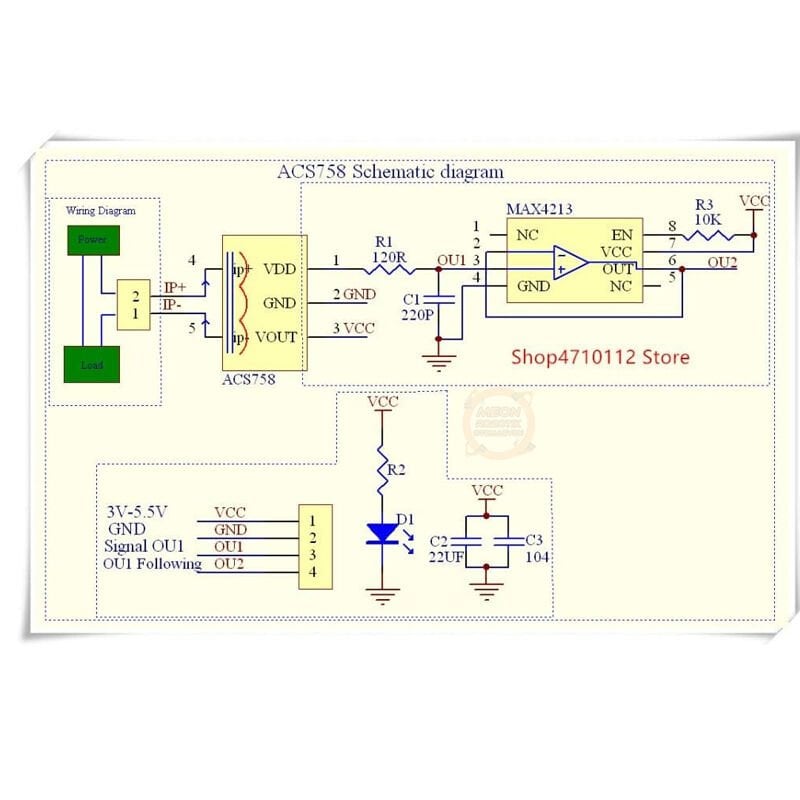

Arduino Bağlantı Şeması (Temel)

ACS758LCB → Arduino Uno

• VCC → 5V

• GND → GND

• OUT → A0

⚠️ Akım ölçülecek hat, sensör üzerindeki bakır akım yolundan seri olarak geçirilmelidir.
Sensör çıkışı VCC/2 referanslıdır (0A ≈ 2.5V @5V besleme).

/*
 ACS758LCB 50A Lineer Hall Akım Sensörü
 Arduino Temel Okuma Örneği
*/

const int sensorPin = A0;
const float Vcc = 5.0;           // Arduino besleme voltajı
const float sensitivity = 0.040;  // ACS758LCB-050B için tipik: 40mV/A
const int adcResolution = 1023;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int adcValue = analogRead(sensorPin);

  // ADC'den voltaja çevir
  float voltage = (adcValue * Vcc) / adcResolution;

  // Ofset (0A noktası = Vcc / 2)
  float offset = Vcc / 2.0;

  // Akım hesaplama
  float current = (voltage - offset) / sensitivity;

  Serial.print("Gerilim (V): ");
  Serial.print(voltage, 3);
  Serial.print(" | Akım (A): ");
  Serial.println(current, 2);

  delay(500);
}
