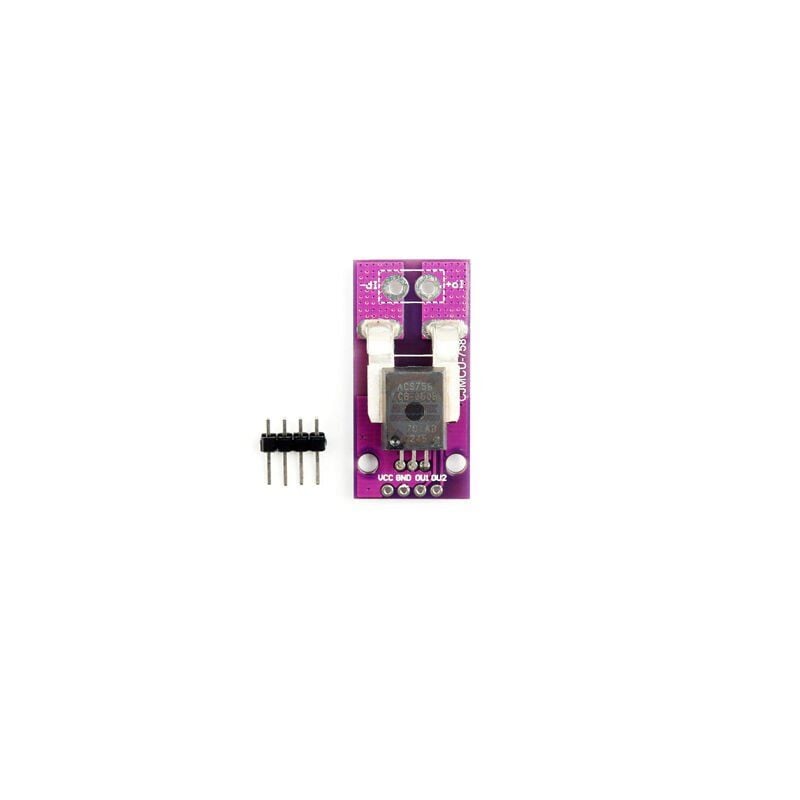

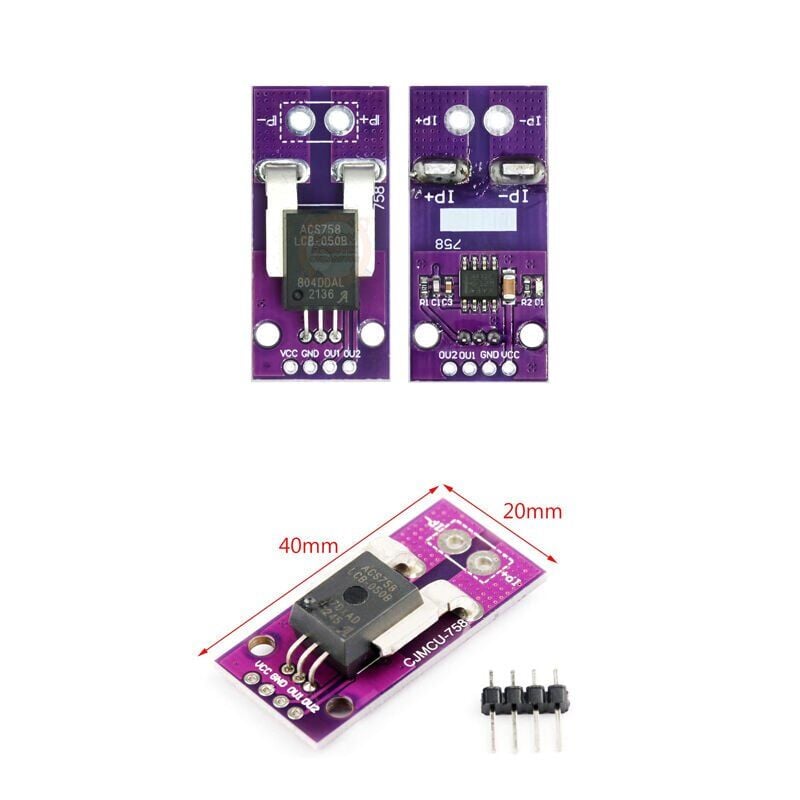

ACS758LCB 100A Lineer Hall Akım Sensörü Modülü

ACS758LCB 100A Lineer Hall Akım Sensörü Modülü – DC & AC Akım Ölçüm

ACS758LCB 100A Lineer Hall Akım Sensörü Modülü – DC & AC Akım Ölçüm

ACS758LCB 100A Lineer Hall Akım Sensörü Modülü, yüksek akım geçen hatlarda güvenli, izoleli ve doğrusal akım ölçümü yapmak için geliştirilmiş profesyonel bir ölçüm modülüdür. Hall effect prensibiyle çalışan ACS758-LCB entegresi sayesinde hem DC (doğru akım) hem de AC (alternatif akım) ölçümlerini destekler.

Akım, sensör üzerindeki bakır akım yolundan seri olarak geçirilir. Oluşan manyetik alan Hall entegresi tarafından algılanır ve akımla orantılı analog voltaj çıkışı üretilir. Galvanik izolasyon yapısı, özellikle yüksek gerilimli ve yüksek akımlı sistemlerde ölçüm güvenliğini önemli ölçüde artırır.

Öne Çıkan Özellikler

• ±100A geniş ölçüm aralığı

• DC ve AC akım ölçümü desteği

• Hall effect teknolojisi ile izoleli ve temassız algılama

• 120 kHz bant genişliği ile hızlı tepki süresi

• Ultra düşük iç iletken direnci (100 µΩ) sayesinde minimum güç kaybı

• Pozitif ve negatif yönde çift yönlü akım ölçümü

• Arduino, ESP32, STM32 ve benzeri mikrodenetleyicilerle uyumlu

• Kompakt modül yapısı ile kolay montaj

Teknik Özellikler

• Çalışma Voltajı: 3V – 5V

• Algılama Akımı: ±100A

• Statik Çıkış Voltajı: VCC / 2

• Hassasiyet: ~20 mV/A (100A versiyon)

• Çalışma Akımı: 135 mA (maks.)

• Maksimum Çıkış Akımı (VIOUT–GND): 3 mA

• Dahili Bant Genişliği: 120 kHz

• Çıkış Tepki Süresi: ~3 µs

• Depolama Sıcaklığı: –65 °C ~ +165 °C

• İç İletken Direnci: 100 µΩ

• Modül Boyutu: 37 mm × 17,5 mm

Kullanım Alanları

• Yüksek akımlı inverter ve güç kaynakları

• Batarya paketleri ve BMS sistemleri

• Elektrikli araç ve şarj sistemleri

• Endüstriyel motor sürücüleri

• Güneş enerjisi ve yenilenebilir enerji sistemleri

• Akım koruma, izleme ve geri besleme devreleri

• Arduino ve endüstriyel kontrol projeleri

100A Versiyon Neden Tercih Edilir?

• Yüksek akım çeken sistemlerde ısınma olmadan ölçüm

• İzole yapısı sayesinde kontrol kartlarını korur

• Yüksek akım hatlarında shunt dirençlere göre daha güvenli

• Endüstriyel ve yarı-endüstriyel projeler için uzun ömürlü çözüm

Paket İçeriği

• 1 adet ACS758LCB 100A Lineer Hall Akım Sensörü Modülü

⚠️ Önemli Kullanım Notu

Bu sensör, yüksek akım geçen hatlara seri bağlanarak çalışır. Uygun kablo kesiti kullanılmalı, bağlantılar sağlam yapılmalı ve ölçüm doğruluğu için ilk kullanımda 0A ofset kalibrasyonu önerilir.

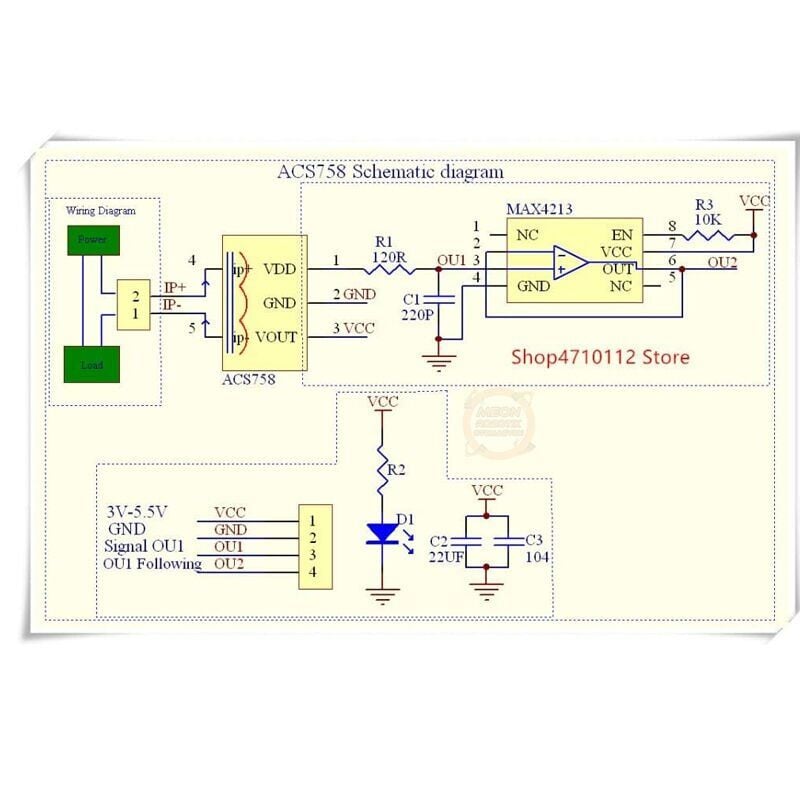

Arduino Bağlantı Şeması (Temel)

ACS758LCB → Arduino Uno

• VCC → 5V

• GND → GND

• OUT → A0

/*
 ACS758LCB 100A Lineer Hall Akım Sensörü
 Arduino Temel Okuma Örneği
*/

const int sensorPin = A0;
const float Vcc = 5.0;           // Arduino besleme voltajı
const float sensitivity = 0.020;  // 100A versiyon için tipik: 20mV/A
const int adcResolution = 1023;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int adcValue = analogRead(sensorPin);

  // ADC'den voltaja çevir
  float voltage = (adcValue * Vcc) / adcResolution;

  // Ofset (0A noktası = Vcc / 2)
  float offset = Vcc / 2.0;

  // Akım hesaplama
  float current = (voltage - offset) / sensitivity;

  Serial.print("Gerilim (V): ");
  Serial.print(voltage, 3);
  Serial.print(" | Akım (A): ");
  Serial.println(current, 2);

  delay(500);
}
