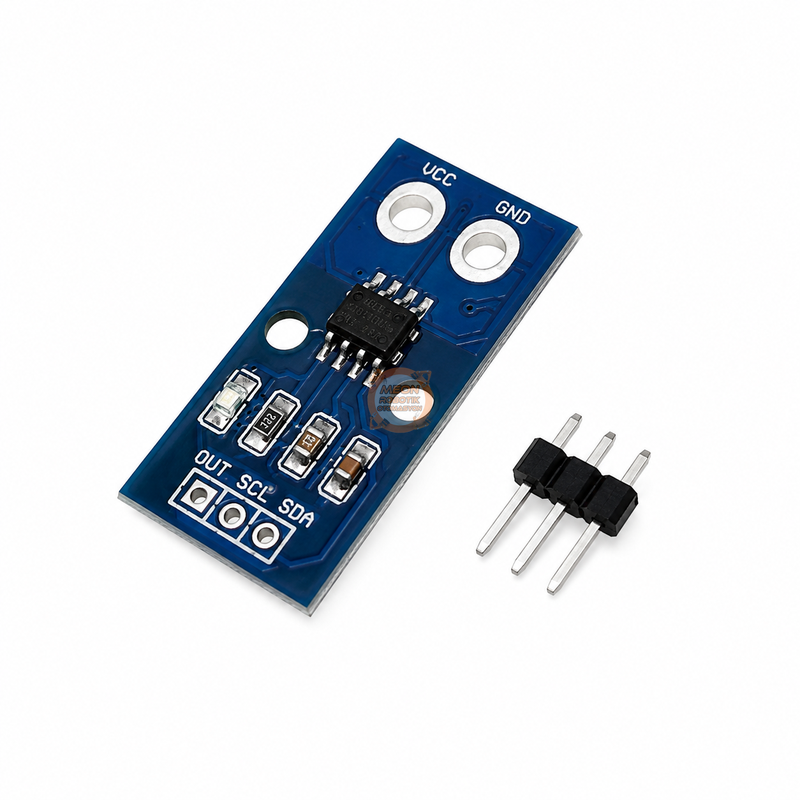

ACS724 50A Akım Sensör Modülü

ACS724 50A Akım Sensör ModülüACS724 50A Akım Sensör Modülü

Akım sensörü ACS724, AC ve DC akımın Hall etkisi prensibiyle ölçülmesi için kullanılan çift yönlü analog çıkışlı bir sensör modülüdür. ±50 A ölçüm aralığı ve 5 V beslemede tipik 40 mV/A hassasiyeti sayesinde motor kontrolü, güç izleme ve yük algılama uygulamalarında kullanılabilir.

Akım sensörü ACS724, bir iletkenden geçen AC veya DC akımı Hall etkisi yöntemiyle algılayarak orantılı analog çıkış üreten kompakt bir sensör modülüdür. ±50 A çift yönlü akım ölçüm aralığı sayesinde akımın hem pozitif hem de negatif yöndeki değişimleri izlenebilir. Motor kontrol devreleri, güç kaynakları, yük izleme sistemleri ve elektronik kontrol projelerinde akım bilgisinin mikrodenetleyici veya ölçüm devresine aktarılması için kullanılabilir.

ACS724 üzerindeki akım yolu ile düşük gerilimli sinyal bölümü elektriksel olarak birbirinden ayrılmıştır. Bu yapı, yüksek taraftan akım algılama gibi uygulamalarda ek diferansiyel yükselteç veya benzeri ölçüm çözümlerine duyulan ihtiyacı azaltır.

5 V beslemede ACS724-50AB sensörünün tipik çıkış hassasiyeti 40 mV/A değerindedir. Çift yönlü modelde akım geçmediğinde analog çıkış yaklaşık olarak besleme geriliminin yarısı seviyesindedir. Akım yönüne göre çıkış gerilimi bu referans seviyesinin üzerine veya altına değişir.

Öne Çıkan Özellikler

• ±50 A çift yönlü akım ölçüm aralığı
• AC ve DC akım ölçümüne uygun
• Hall etkisi tabanlı temassız algılama prensibi
• Analog gerilim çıkışı
• 5 V beslemede tipik 40 mV/A hassasiyet
• Akım yolu ile sinyal tarafı arasında elektriksel izolasyon
• ACS724 entegresinde 120 kHz'e kadar analog çıkış bant genişliği
• Düşük dirençli dahili akım yolu

Kullanım Alanları

• Motor kontrol ve akım izleme devreleri
• Güç yönetimi sistemleri
• Yük algılama ve yük izleme uygulamaları
• Anahtarlamalı güç kaynakları
• Aşırı akım algılama devreleri
• Mikrodenetleyici tabanlı akım ölçüm projeleri
• Robotik ve elektronik prototipleme uygulamaları

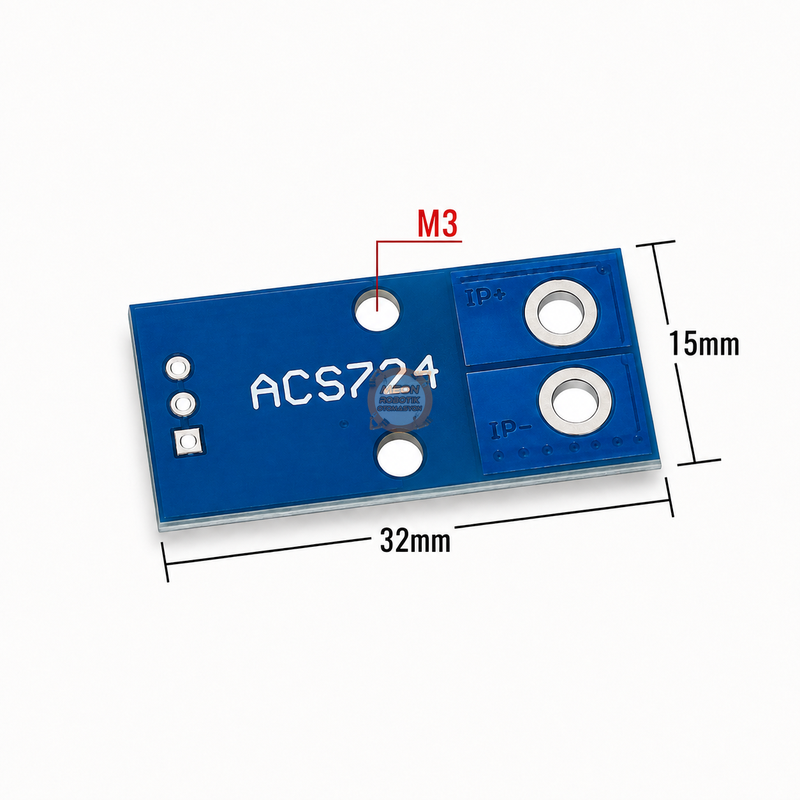

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Akım sensörü ölçülen akıma orantılı analog bir çıkış üretir. ±50 A çift yönlü ACS724 varyantında 5 V besleme kullanıldığında sıfır akım seviyesi yaklaşık 2,5 V'tur. Pozitif ve negatif akım yönlerinde analog çıkış bu seviyenin iki tarafında değişir. Hassasiyet değeri 5 V beslemede tipik 40 mV/A'dır.

ACS724 entegresinin üretici tarafından belirtilen çalışma besleme aralığı 4,5–5,5 V DC'dir.

Paket İçeriği

• 1 Adet ACS724 50A Akım Sensörü Modülü
• 1 Adet 3 Pin Erkek Pin Header
