ACS724 40A Hall Effect Akım Sensörü Modülü Akım Ölçüm Kartı

ACS724 40A Hall Effect Akım Sensörü Modülü Akım Ölçüm Kartı

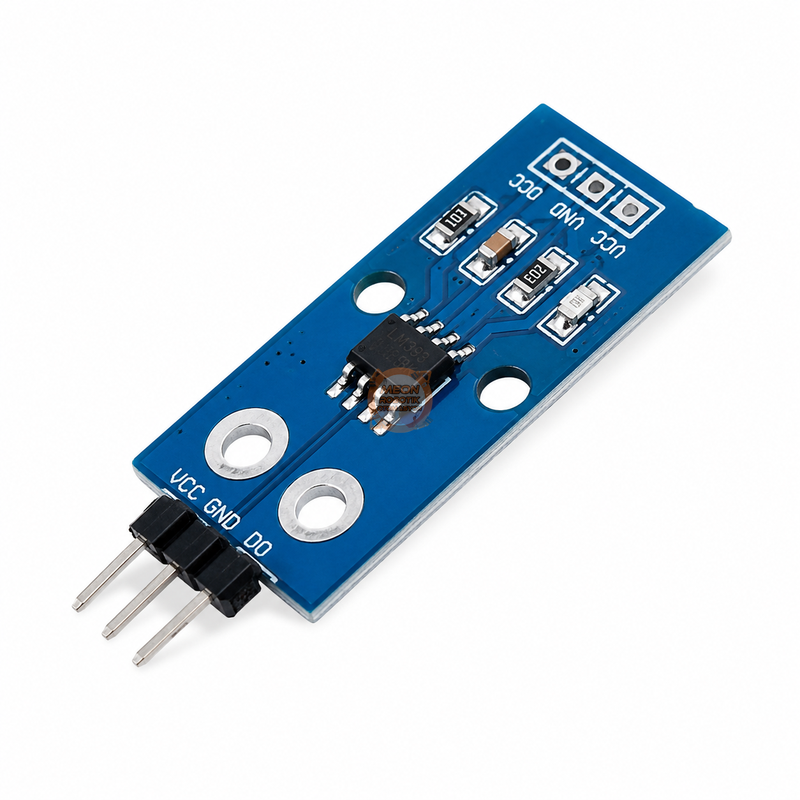

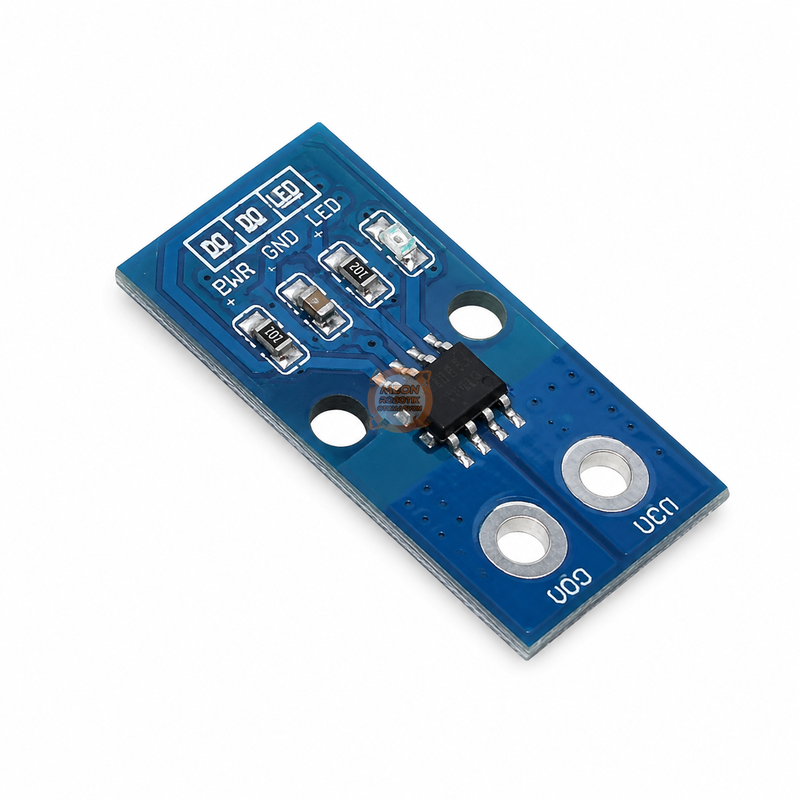

ACS724 40A, AC ve DC akımın Hall Effect prensibiyle ölçülerek analog gerilim sinyaline dönüştürülmesini sağlayan akım sensörü modülüdür. ±40 A çift yönlü ölçüm aralığı ve 5 V DC beslemesi ile motor kontrolü, güç izleme, batarya sistemleri, robotik ve otomasyon uygulamalarında kullanılabilir. Kompakt 32 × 15 mm kart yapısı sayesinde projelere kolayca entegre edilebilir.

ACS724 40A, elektrik ve elektronik sistemlerde AC veya DC akım değerini ölçmek için kullanılan Hall Effect tabanlı analog çıkışlı bir akım sensörü modülüdür. Sensör, üzerinden geçen akımın oluşturduğu manyetik alanı algılayarak akımla orantılı bir analog çıkış gerilimi üretir. Motor kontrol sistemleri, batarya şarj/deşarj takibi, güç kaynakları, robotik projeler ve endüstriyel otomasyon uygulamalarında akım izleme amacıyla kullanılabilir.

Modül üzerinde kullanılan ACS724 tabanlı yapı, ölçülen yüksek akım hattı ile düşük gerilimli sinyal tarafı arasında elektriksel izolasyon sağlar. ACS724 ailesinde akım, entegre içerisindeki düşük dirençli iletken yol üzerinden geçirilirken Hall sensörü oluşan manyetik alanı algılar ve analog çıkışa dönüştürür. Diferansiyel algılama yapısı, ortak moddaki harici manyetik alanların etkisini azaltmaya yardımcı olur.

5 V DC ile beslenen modül, −40 A ile +40 A arasında çift yönlü akım ölçümü için tasarlanmıştır. Sıfır akım durumunda analog çıkış yaklaşık VCC/2 seviyesindedir; 5 V beslemede bu değer yaklaşık 2,5 V'tur. 40 A kart versiyonu için nominal hassasiyet 50 mV/A olarak belirtilmektedir.

Öne Çıkan Özellikler

• ±40 A çift yönlü akım ölçüm aralığı
• AC ve DC akım ölçümüne uygun yapı
• Hall Effect tabanlı akım algılama
• Analog gerilim çıkışı
• 5 V DC besleme
• 50 mV/A nominal hassasiyet
• Sıfır akımda yaklaşık VCC/2 çıkış
• Ölçüm hattı ile sinyal tarafı arasında elektriksel izolasyon
• Diferansiyel Hall algılama ile harici ortak mod manyetik alanlarına karşı geliştirilmiş bağışıklık
• 32 × 15 mm kompakt PCB
• M3 vida uyumlu montaj deliği
• Mikrodenetleyici ve ADC tabanlı ölçüm sistemlerine entegrasyon için uygun analog çıkış

Kullanım Alanları

• Motor akımı izleme ve yük kontrol sistemleri
• Robotik ve mekatronik projeler
• Endüstriyel otomasyon uygulamaları
• Batarya şarj ve deşarj akımı takibi
• Güç kaynakları ve güç yönetim devreleri
• DC-DC dönüştürücü uygulamaları
• Enerji depolama ve enerji izleme sistemleri
• Güneş enerjisi tabanlı elektronik projeler
• Elektronik test ve ölçüm uygulamaları
• Mikrodenetleyici tabanlı aşırı akım izleme projeleri

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Modül 5 V DC ile beslenir ve ölçülen akıma bağlı olarak analog bir çıkış gerilimi oluşturur. Akım geçmediğinde çıkış yaklaşık olarak besleme geriliminin yarısındadır. Akım yönüne göre çıkış gerilimi bu orta noktanın üzerine veya altına hareket ederek çift yönlü akım algılanmasına olanak sağlar.

Analog çıkış mikrodenetleyici veya harici ADC üzerinden okunabilir. Kullanılan kontrol kartının analog giriş gerilim sınırının sensör çıkışıyla uyumlu olduğunun bağlantı öncesinde kontrol edilmesi gerekir.

Boyutlar ve Uyumluluk

PCB ölçüsü 32 × 15 mm'dir. Kompakt kart yapısı prototip devrelerde, robotik sistemlerde ve sınırlı montaj alanına sahip uygulamalarda kullanım kolaylığı sağlar. Analog giriş veya uygun bir analog-dijital dönüştürücü üzerinden ölçüm yapabilen kontrol sistemleriyle kullanılabilir.

Kullanım ve Güvenlik Notları

Akım ölçüm hattı sensörün yüksek akım terminalleri üzerinden seri olarak bağlanmalıdır. Analog çıkışın bağlanacağı kontrol kartının ADC giriş gerilimi aşılmamalıdır. Özellikle yüksek akımlı uygulamalarda kablo kesiti, bağlantı noktaları, PCB montajı ve sistemin elektriksel güvenliği uygulamanın maksimum akımına uygun şekilde seçilmelidir.

Paket İçeriği

• 1 adet ACS724 40A akım sensörü modülü
• 1 adet 3'lü erkek header pin
