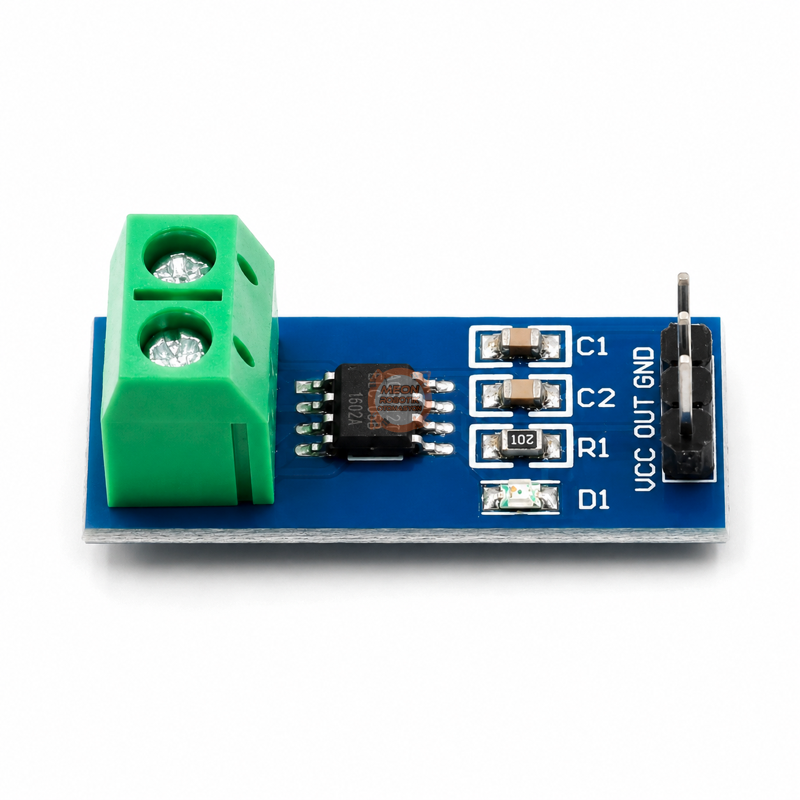

ACS712 Akım Sensörü -30A/+30A AC/DC Ölçüm Modülü Arduino Uyumlu

Akım sensörü, elektrik devresinden geçen AC veya DC akımı Hall etkisi yöntemiyle ölçerek mikrodenetleyicilerin okuyabileceği analog voltaj sinyaline dönüştüren bir ölçüm modülüdür. ACS712ELC-30A çipi sayesinde -30A ile +30A arasındaki akımların yönü ve büyüklüğü takip edilebilir. Motor kontrolü, batarya izleme, güç kaynağı testleri ve enerji ölçüm uygulamalarında pratik bir çözüm sunar.

Akım sensörü, üzerinden geçen elektrik akımını algılayan ve ölçülen akımla orantılı analog çıkış üreten bir elektronik bileşendir. Akım geçmediğinde sensör çıkışı yaklaşık olarak besleme geriliminin yarısı seviyesindedir. Akım yönüne göre çıkış voltajı bu referans seviyesinin üzerine çıkar veya altına iner.

ACS712-30A modeli, 5V besleme geriliminde yaklaşık 66mV/A çıkış hassasiyetine sahiptir. Analog çıkış pini Arduino veya benzeri geliştirme kartlarının analog girişine bağlanarak yazılım üzerinden amper değeri hesaplanabilir.

Akım sensörü, ölçüm hattına seri bağlanır. Vidalı klemensler yüksek akım hattının giriş ve çıkışı için, VCC, GND ve OUT pinleri ise kontrol kartı bağlantısı için kullanılır.

Kullanım Alanları

• Arduino akım ölçüm projeleri
• Robotik ve motor kontrol sistemleri
• Batarya şarj ve deşarj takibi
• Güç kaynağı ve adaptör testleri
• Güneş enerjisi uygulamaları
• Otomasyon ve koruma devreleri
• Elektronik devreler
• DIY projeler

Bağlantı Bilgisi

Akım sensörü 5V DC ile beslenir ve OUT pininden analog voltaj çıkışı verir. Raspberry Pi kartlarında dahili analog giriş bulunmadığı için ADS1115 veya MCP3008 gibi harici bir ADC dönüştürücü kullanılmalıdır.

ESP32 gibi 3.3V analog giriş seviyesine sahip geliştirme kartlarında çıkış voltajının kartın maksimum giriş seviyesini aşmamasına dikkat edilmelidir. Gerekli durumlarda uygun gerilim bölücü veya ADC devresi kullanılmalıdır.

Teknik Özellikler

Paket İçeriği

• 1 Adet ACS712 Akım Sensörü -30A/+30A AC/DC Ölçüm Modülü
