A4988 DRV8825 Step Sürücü Kontrol Modülü

A4988 DRV8825 Step Motor Sürücü Kontrol Modülü – 3D Yazıcı ve CNC Uyumlu

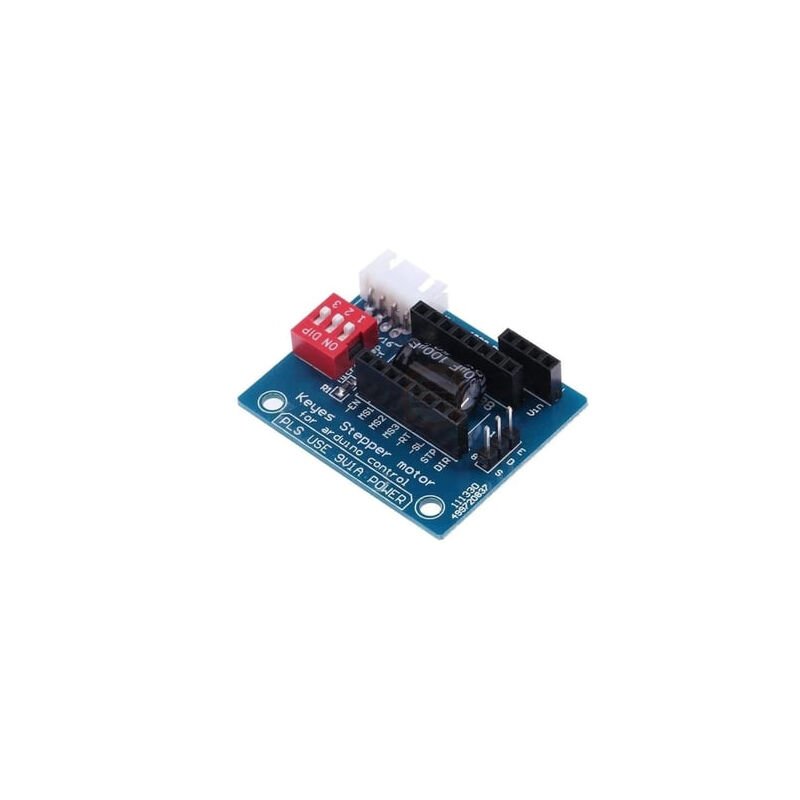

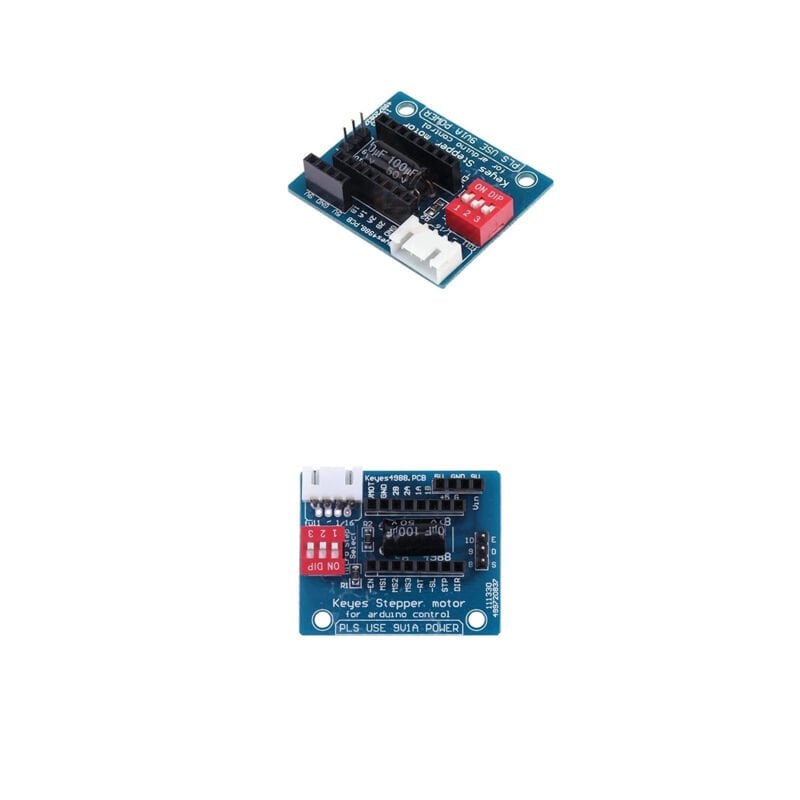

A4988 DRV8825 Step Motor Sürücü Kontrol Kartı, step motorların hassas ve kararlı kontrolünü sağlamak için tasarlanmış, 3D yazıcı, CNC makinesi ve robotik projeler için ideal bir genişleme kartıdır.
A4988 ve DRV8825 sürücülerle tam uyumluluk sunar. Kart üzerinde yer alan 3 pin DIP switch ile mikro adım (microstep) ayarlarını kolayca yapabilir, adım çözünürlüğünü tam, yarım, 1/4, 1/8, 1/16 seviyelerine göre seçebilirsiniz.

Karta sürücüleri takarken yönlerinin doğruluğu mutlaka kontrol edilmelidir. Ters takma durumunda kart veya sürücü zarar görebilir. Üzerindeki 100uF/50V kapasitör, güç dalgalanmalarını bastırarak sistemin stabil çalışmasını sağlar.

Teknik Özellikler

• Uyumlu Sürücüler: A4988, DRV8825

• Giriş Gerilimi: 8V – 45V DC

• Çıkış Akımı:

  • A4988: 1A sürekli / 2A tepe

  • DRV8825: 1.5A sürekli / 2.2A tepe

• Adım Çözünürlüğü: Tam, Yarım, 1/4, 1/8, 1/16 (DRV8825 ile 1/32’ye kadar)

• Koruma: Aşırı akım, aşırı sıcaklık, kısa devre koruması

• Bağlantılar:

  • 4 pin step motor soketi (beyaz)

  • 3 pin DIP switch (adım ayarı)

  • Enable, Dir, Step pin header bağlantıları

  • 4 pin dişi güç girişi

• Kapasitör: 100uF / 50V

• Çalışma Sıcaklığı: -20°C ~ +70°C

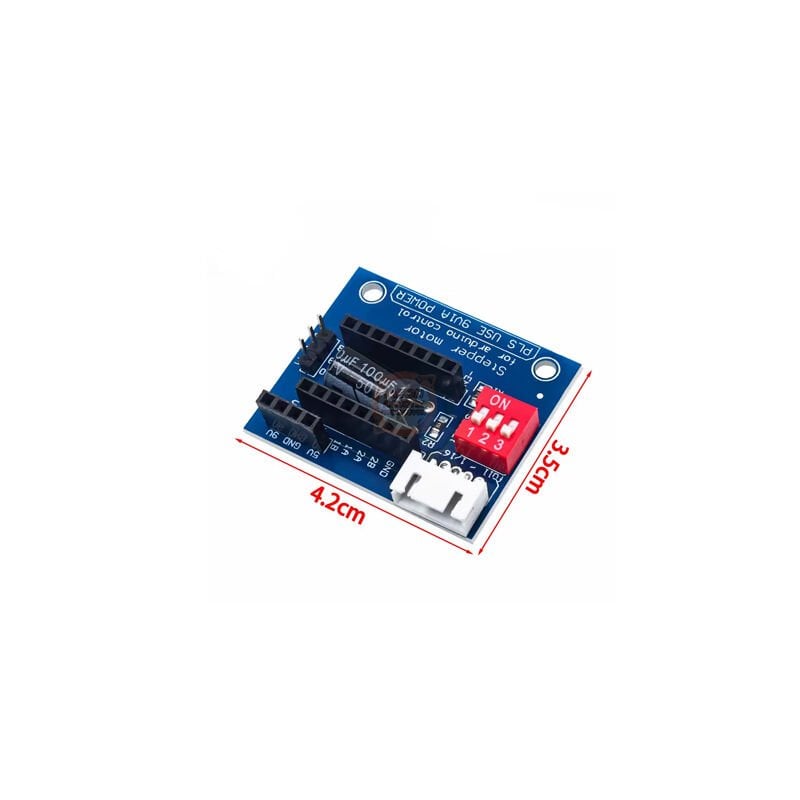

• Boyutlar: 40 x 35 mm

• Renk: Mavi

Kullanım Alanları

• 3D Yazıcılar: Sessiz ve hassas motor hareketleri

• CNC Makineleri: Adım kontrollü yüksek hassasiyetli pozisyonlama

• Robotik Projeler: Engelden kaçan, çizgi izleyen veya servo destekli sistemlerde

• DIY ve Eğitim: Arduino tabanlı uygulamalar, elektronik öğretim setleri

Avantajları

• Kolay montaj ve bağlantı yapısı

• Microstep ayar anahtarı ile hassas hareket kontrolü

• Kararlı güç dağıtımı sağlayan kapasitör koruması

• A4988 ve DRV8825 sürücülerle tam uyumluluk

• CNC, 3D yazıcı ve robotik sistemlerde sorunsuz entegrasyon

Uyarı: Sürücüyü karta takarken yönünü mutlaka kontrol ediniz. Yanlış takıldığında sürücü ve kart zarar görebilir.
