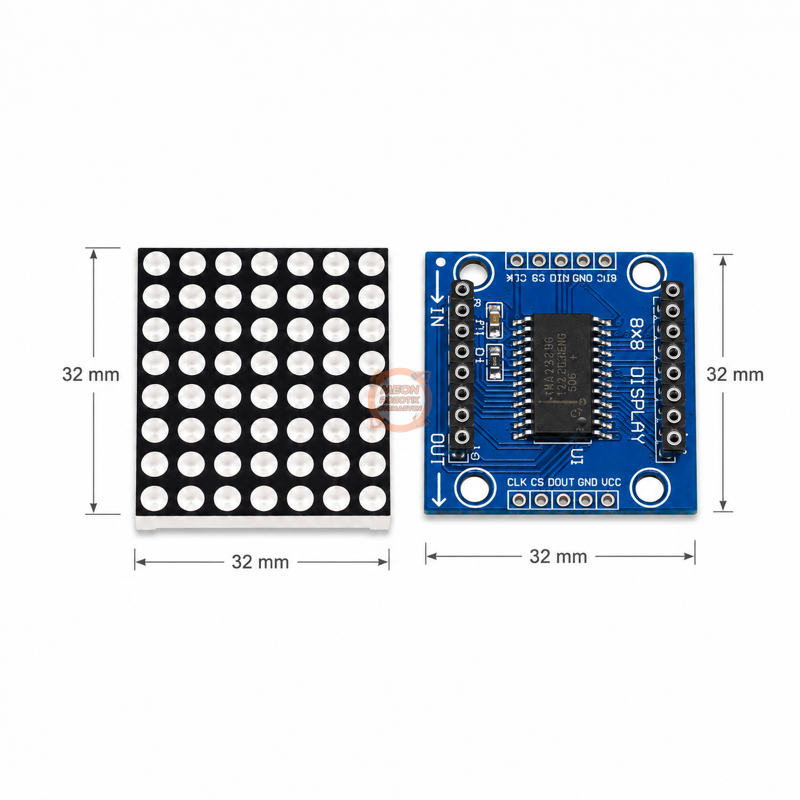

8x8 Dot Matrix LED Ekran Modülü MAX7219 – 5V Arduino Uyumlu

8x8 dot matrix, sekiz satır ve sekiz sütunda konumlandırılmış toplam 64 LED’den oluşan elektronik gösterge modülüdür. Yazı, sayı, sembol, durum bilgisi ve basit animasyonların görüntülenmesini sağlar. Arduino ve benzeri mikrokontrolcü kartlarıyla geliştirilen gösterge, sayaç ve kayan yazı projelerinde kullanılabilir.

Kart üzerinde bulunan MAX7219 sürücü entegresi, 8x8 dot matrix ekranın tarama ve LED kontrol işlemlerini gerçekleştirir. Böylece 64 LED’in her biri için ayrı mikrokontrolcü pini kullanılması gerekmez. Veri aktarımı DIN, CLK ve CS/LOAD bağlantıları üzerinden seri olarak gerçekleştirilir. MAX7219; ortak katot LED ekranları, 64 bağımsız LED’i veya sekiz basamaklı gösterge yapılarını kontrol edebilen bir sürücüdür.

Zincirleme Modül Desteği

Kart üzerindeki giriş ve çıkış bağlantıları kullanılarak birden fazla 8x8 dot matrix modül art arda bağlanabilir. Bu yapı sayesinde daha uzun kayan yazılar, geniş bilgi ekranları ve çok modüllü LED panolar hazırlanabilir. MAX7219’un DOUT bağlantısı, bir sürücüden çıkan verinin sonraki sürücüye aktarılmasına olanak tanır. Analog Devices’ın referans tasarımında da birden fazla MAX7219 sürücüsü zincirlenerek daha geniş LED matris ekran oluşturulmaktadır.

Kullanım Alanları

• Arduino projeleri
• Kayan yazı uygulamaları
• Robotik sistemler
• Sayaç ve durum göstergeleri
• Otomasyon panoları
• Elektronik devreler
• Eğitim ve prototip çalışmaları
• DIY projeler

Teknik Özellikler

MAX7219’un 10MHz seri arayüz, 16 kademeli parlaklık kontrolü ve ortak katot LED sürme özellikleri üretici verileriyle doğrulanmıştır.

Paket İçeriği

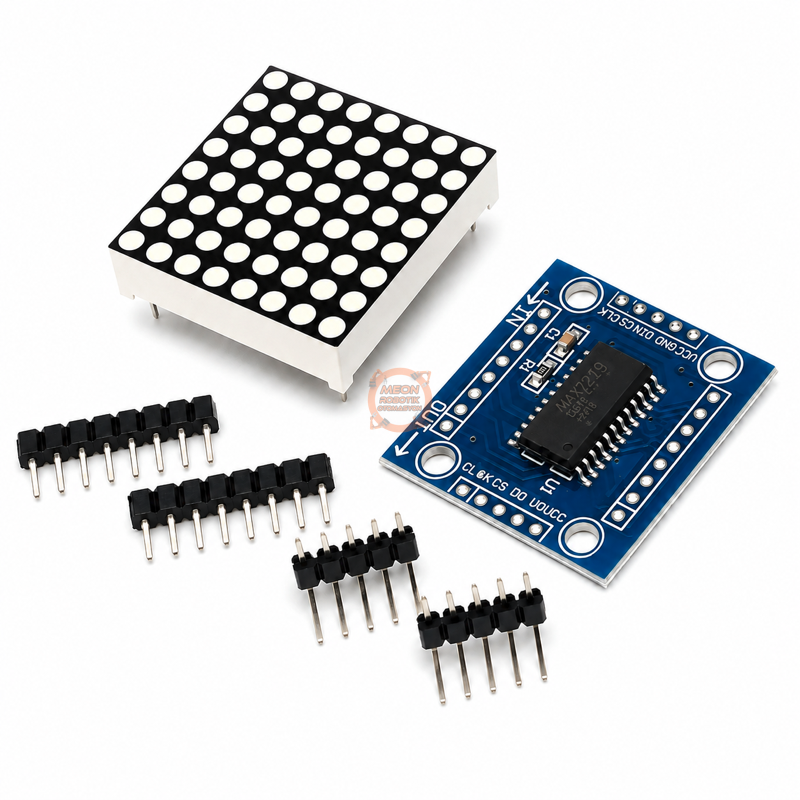

• 1 Adet MAX7219 sürücülü PCB kartı
• 1 Adet 8x8 dot matrix LED ekran
• 2 Adet 1x8 pin düz erkek header
• 2 Adet 1x5 pin eğik erkek header

Not: Ürün parçaları lehimlenmemiş olarak gönderilebilir. Kullanımdan önce LED ekranın ve pin headerların karta doğru yönde lehimlenmesi gerekir.


8x8 Dot Matrix LED Ekran Modülü Datasheet Dosyası;
