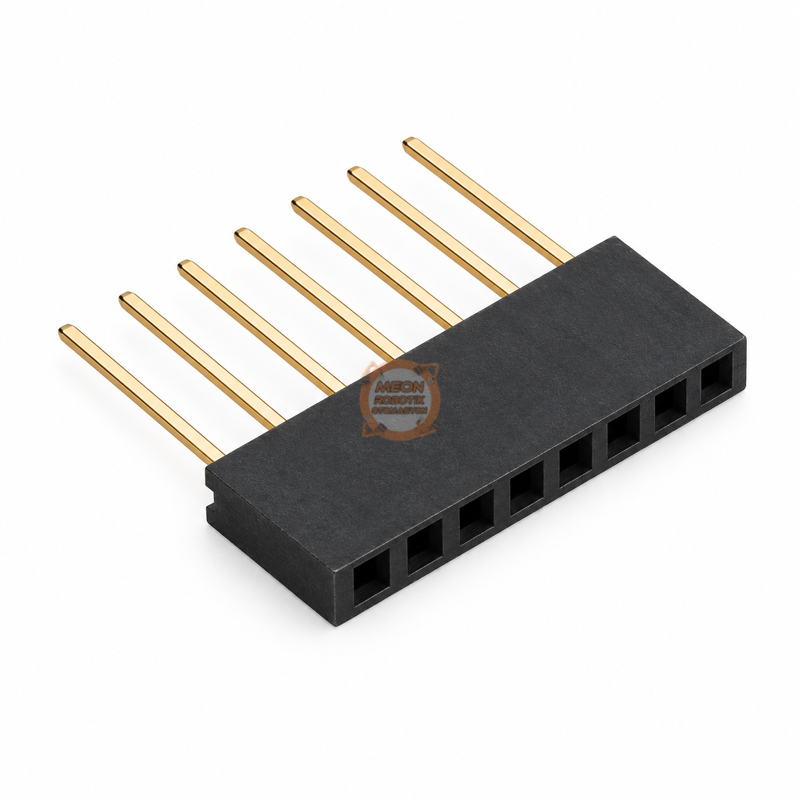

8 Pin Dişi Header 11 mm – Tek Sıra PCB Konnektör

Elektronik devre kartlarında erkek pin header bağlantılarını karşılamak için kullanılan, 2.54 mm pin aralığına sahip tek sıralı bir dişi konnektördür. Toplam 8 adet bağlantı kontağı bulunur ve PCB üzerine delik içi montaj (THT) yöntemiyle lehimlenerek kullanılır.

Siyah renkli gövdesi ve yaklaşık 11 mm başlık yüksekliği sayesinde geliştirme kartları, elektronik kontrol devreleri ve prototipleme uygulamalarında kullanılabilir. Standart 2.54 mm aralıklı erkek pinlerle elektriksel ve mekanik bağlantı oluşturulmasına yardımcı olur.

Arduino, ESP32, Raspberry Pi ve çeşitli mikrodenetleyici projelerinde, uygun pin dizilimine sahip kartlar arasında sinyal ve besleme bağlantıları oluşturmak amacıyla kullanılabilir. Uygulama öncesinde bağlantı ölçüleri ve elektriksel sınırlar kontrol edilmelidir.

Ne İşe Yarar?

Dişi header konnektör, elektronik kart üzerinde erkek pinlerin takılabileceği bir bağlantı noktası oluşturur. Bu sayede geliştirme kartları, sensör modülleri veya bağlantı kabloları arasında sökülebilir elektriksel bağlantı kurulmasına imkan sağlar.

Örneğin bir PCB üzerine 8 pinli dişi header lehimlenerek uygun erkek pin dizilimine sahip bir modülün karta takılıp çıkarılması sağlanabilir. Böylece modül değişimi, test ve bakım işlemleri sırasında doğrudan kablo lehimleme ihtiyacı azaltılabilir.

Öne Çıkan Özellikler

• 8 adet dişi bağlantı kontağı
• Tek sıra 1x8 pin dizilimi
• Standart 2.54 mm pin aralığı (pitch)
• Yaklaşık 11 mm başlık yüksekliği
• Kaynak açıklamasında belirtilen 3 mm PCB lehim bacağı
• PCB üzerine delik içi montaj (THT) yapısı
• Siyah renkli konnektör gövdesi
• Altın kaplamalı olarak belirtilen elektriksel kontaklar
• Uygun 2.54 mm erkek header bağlantılarıyla kullanım
• Elektronik geliştirme ve prototipleme çalışmalarında kullanım
• Lehimlenebilir ve sökülebilir bağlantı oluşturma imkanı

Teknik Özellikler

Akım, gerilim, sıcaklık ve mekanik ölçü değerleri kaynak ürün açıklamasından alınmıştır. Uygulama açısından kritik parametrelerde, teslim edilen ürünün ölçüleri ve ilgili üretici teknik dokümanı esas alınmalıdır.

Çalışma Prensibi

Dişi header konnektör, içerisine yerleştirilen uyumlu erkek pinle mekanik ve elektriksel temas oluşturarak çalışır. Konnektörün metal kontakları, erkek pinin iletken yüzeyine temas eder ve PCB üzerindeki lehim bağlantısıyla elektriksel iletim sağlanır.

Konnektörün her bağlantı pozisyonu bağımsız bir elektriksel hat oluşturur. 8 pinli yapısı sayesinde birden fazla sinyal veya uygun besleme hattı tek bir konnektör üzerinde taşınabilir.

Ürün pasif bir bağlantı elemanıdır; herhangi bir haberleşme protokolü üretmez, sinyal yükseltmez veya gerilim dönüştürmez. Bağlanan pinlerin işlevleri, kullanılan elektronik kartın devre tasarımına göre belirlenir.

8 Pin Bağlantı Yapısı

PZ254V-11-08P, tek sıra halinde dizilmiş 8 ayrı dişi kontak içerir. Pinler arasında 2.54 mm merkezden merkeze mesafe bulunur. Konnektör üzerindeki kontakların belirli bir elektriksel görev ataması bulunmaz.

Pin 1 yönü ve bağlantı sırası, PCB tasarımına göre belirlenmelidir. Konnektörde standart olarak VCC, GND, TX veya RX gibi sabit işlevler tanımlı değildir.

2.54 mm Pitch Ne Anlama Gelir?

Pitch, yan yana bulunan iki pinin merkezleri arasındaki mesafeyi ifade eder. Bu üründe pin aralığı 2.54 mm'dir. Bu değer, elektronik geliştirme kartları ve delikli prototipleme kartlarında yaygın olarak kullanılan bağlantı ölçülerinden biridir.

2.54 mm pitch değerine sahip erkek header konnektörlerle kullanılabilir. Ancak uyumluluk için yalnızca pin aralığı yeterli değildir; erkek pinin kesiti, uzunluğu ve bağlantı yönü de değerlendirilmelidir.

Mekanik Ölçüler ve PCB Montajı

Ürün, PCB üzerine delik içi montaj yöntemiyle lehimlenmek üzere tasarlanmıştır. Kaynak teknik bilgilerinde yaklaşık 11 mm başlık yüksekliği ve 3 mm lehim bacağı uzunluğu belirtilmiştir.

Sekiz pinin merkezleri arasındaki toplam mesafe, 7 adet 2.54 mm aralıktan oluştuğu için teorik olarak 17.78 mm'dir. Bu değer konnektörün toplam dış gövde uzunluğu değildir; yalnızca ilk ve son pin merkezleri arasındaki mesafeyi ifade eder.

1. PCB üzerinde 2.54 mm pitch değerine uygun 8 adet montaj deliği hazırlayın.
2. Konnektörün lehim bacağı ölçülerini ve PCB delik çaplarını kontrol edin.
3. Konnektörü pinlerin doğru konumda olacağı şekilde PCB üzerine yerleştirin.
4. Lehimleme sırasında konnektör gövdesini aşırı sıcaklığa maruz bırakmayın.
5. Her pinin lehim bağlantısını ayrı ayrı kontrol edin.
6. Komşu lehim noktaları arasında kısa devre bulunmadığını doğrulayın.
7. Montaj sonrasında uyumlu erkek pin ile mekanik bağlantıyı test edin.

Arduino, ESP32 ve Geliştirme Kartlarında Kullanım

8 pin dişi header konnektör, Arduino, ESP32, Raspberry Pi ve benzeri elektronik geliştirme platformlarıyla yapılan projelerde uygun bağlantı noktaları oluşturmak için kullanılabilir.

Örneğin özel tasarlanmış bir PCB üzerinde 8 pinli erkek konnektöre sahip bir sensör veya bağlantı modülünü takıp çıkarmak için kullanılabilir. Böylece komponentlerin doğrudan lehimlenmesi yerine sökülebilir bir bağlantı yapısı oluşturulabilir.

Konnektör yalnızca fiziksel bağlantı sağlar. Arduino veya farklı bir mikrodenetleyici için özel yazılım, sürücü veya kütüphane gerektirmez. Haberleşme ve kontrol işlevleri bağlandığı elektronik sistem tarafından gerçekleştirilir.

Dişi Header ve Erkek Header Arasındaki Fark

Uygulama Örnekleri

Kullanımda Dikkat Edilecekler

• Konnektörü yalnızca 2.54 mm aralıklı, mekanik olarak uyumlu erkek pinlerle kullanın.
• PCB delik çapını ve lehim bacağı ölçülerini montaj öncesinde kontrol edin.
• Lehimleme sırasında plastik gövdeye uzun süre aşırı sıcaklık uygulamayın.
• Komşu pinler arasında lehim köprüsü veya kısa devre oluşmasını önleyin.
• Erkek pinleri sokete zorlayarak takmayın; yanlış hizalama kontaklara zarar verebilir.
• Kaynakta belirtilen 3 A/pin ve 250 V değerlerini üretici doğrulaması olmadan kesin çalışma sınırı olarak değerlendirmeyin.
• Yüksek gerilimli devrelerde gerekli elektriksel açıklık, yüzeysel kaçak mesafesi ve yalıtım koşullarını ayrıca değerlendirin.
• Bağlantı ve lehimleme işlemlerini enerjisiz devrede gerçekleştirin.
• Montaj sonrasında pin sürekliliğini ve komşu hatlar arasındaki izolasyonu kontrol edin.
• Konnektörü çekme ve bükülme kuvvetlerinden koruyun.

Sorun Giderme

Sıkça Sorulan Sorular

Bu header kaç pinlidir?

Tek sıra halinde 8 adet dişi bağlantı kontağı bulunur.

Pin aralığı kaç mm'dir?

Pin merkezleri arasındaki mesafe 2.54 mm'dir.

11 mm ölçüsü neyi ifade eder?

Kaynak açıklamasındaki teknik tabloda yaklaşık başlık yüksekliği olarak verilmiştir. Kesin mekanik uyumluluk için ürün ölçüleri kontrol edilmelidir.

PCB üzerine lehimlenebilir mi?

Evet. Delik içi montaj (THT) yapısına sahiptir ve uygun PCB deliklerine lehimlenerek sabitlenir.

Arduino ve ESP32 ile kullanılabilir mi?

Evet. Pin aralığı, bağlantı şekli ve mekanik ölçüleri uyumlu olan geliştirme kartı ve modüllerde kullanılabilir.

Her bir pin kaç amper taşıyabilir?

Kaynak açıklamasında 3 A/pin belirtilmiştir. Ancak kesin akım kapasitesi çalışma koşullarına ve üretici teknik bilgilerine göre doğrulanmalıdır.

250 V devrelerde kullanılabilir mi?

Kaynakta 250 V değeri belirtilmiştir ancak bu tek başına yüksek gerilimli uygulamalara uygunluğu garanti etmez. İzolasyon, bağlantı aralıkları ve üretici değerleri değerlendirilmelidir.

Konnektörün sabit VCC veya GND pinleri bulunur mu?

Hayır. Ürün pasif bir bağlantı elemanıdır. Pinlerin elektriksel görevleri bağlandığı devreye göre belirlenir.

Paket içerisinde kaç adet bulunur?

Paket içerisinde 1 adet 8 pin dişi header konnektör bulunur.

Paket İçeriği

1 adet 8 Pin Dişi Header 11 mm. Erkek header, PCB kartı ve diğer bağlantı ekipmanları pakete dahil değildir.
