5V-6 Kanal Solid State Röle Kartı (Geliştirme Kartlarıyla Uyumlu- Dirençli Sigorta Ile Arduino)

5V-6 Kanal Solid State Röle Kartı (Geliştirme Kartlarıyla Uyumlu- Dirençli Sigorta Ile Arduino)

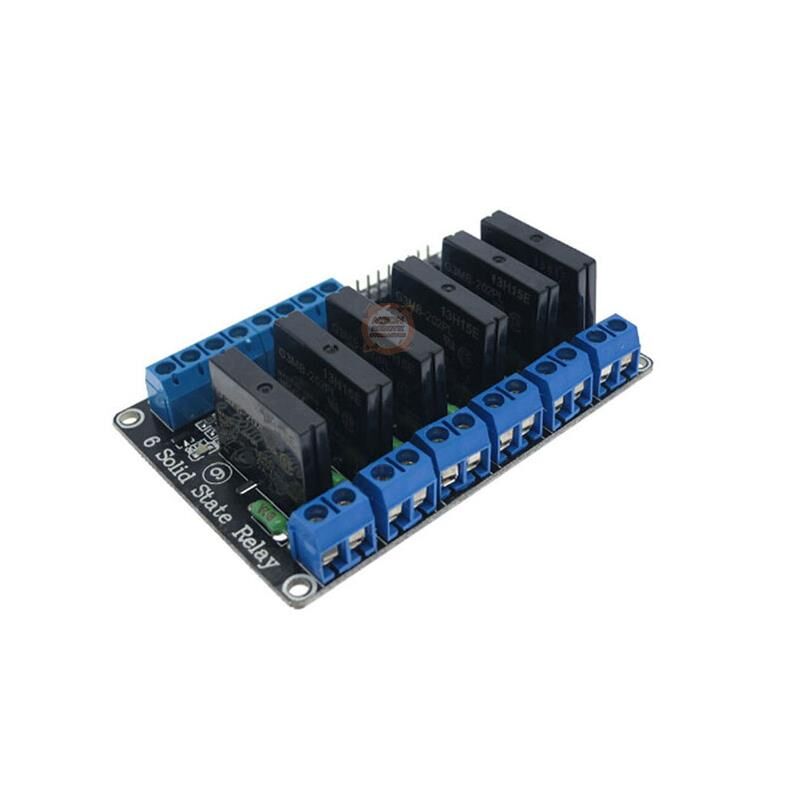

5V 6 Kanal Solid State Röle Kartı, Arduino, Raspberry Pi, ESP32 gibi geliştirme kartları ile tam uyumlu olarak çalışır ve güvenli, sessiz ve yüksek hızlı anahtarlama sağlar. Mekanik rölelerden farklı olarak içinde hareketli parça bulunmaz; Triac ve optokuplör teknolojisi ile AC yükleri temassız ve sessiz bir şekilde kontrol eder.

Meon Robotik Otomasyon mağazamızda satışa sunduğumuz bu modül, özellikle yüksek hassasiyetli otomasyon sistemleri, akıllı ev projeleri, endüstriyel cihaz kontrolü ve yüksek güvenlik gerektiren uygulamalar için idealdir.

 Her bir röle için bağımsız LED gösterge sayesinde aktif olan kanalın durumunu kolaylıkla takip edebilirsiniz. Kompakt tasarımıyla proje kutularına kolayca monte edilebilir.

 Teknik Özellikler

• Besleme Gerilimi: 5V DC

• Toplam Besleme Akımı: 160mA

• Çıkış (Yük) Gerilimi: 24V – 250V AC

• Çıkış Akımı: 2A (her kanal için)

• Kanal Sayısı: 6 adet bağımsız kontrol kanalı

• Giriş Kontrol Voltajı:

  • Yüksek Seviye: 3.3V ~ 5V → Röle aktif

  • Düşük Seviye: 0 ~ 2.5V → Röle devre dışı

• Koruma Özellikleri: Kısa devre, aşırı yük ve aşırı ısıya karşı koruma

• Durum Göstergesi: Her kanal için LED gösterge

• Boyutlar: Kompakt ve modüler yapı

 Uyumlu Geliştirme Kartları

• Arduino Uno, Mega, Nano

• Raspberry Pi

• ESP8266, ESP32

• STM32, PIC, AVR

• Diğer 3.3V / 5V uyumlu mikrodenetleyiciler

Uygulama Alanları

• Endüstriyel otomasyon sistemleri

• Akıllı ev uygulamaları (lamba, motor, ısıtıcı kontrolü)

• Geliştirme kartı destekli röleli projeler

• AC cihaz kontrolü (aydınlatma, fan, pompa vb.)

• Zamanlayıcı veya tetikleme bazlı sistemler

 Giriş ve Tetikleme Bilgileri

Giriş Bağlantıları:

• DC+: Röle modülünü besleyen güç kaynağının pozitif ucu buraya bağlanmalıdır (5V DC).

• DC-: Güç kaynağının negatif (GND) ucu.

• CH1 ~ CH6: Her röle için ayrı ayrı kontrol sinyali girişi. (Düşük seviye tetikleme ile aktif olur)

Tetikleme Mantığı:

• Düşük Seviye Tetikleyici (LOW Trigger): Sinyal pini ile GND arasındaki voltaj 0V'a yakın olduğunda (örneğin Arduino’dan GND sinyali geldiğinde) röle aktif hale gelir.

• Yüksek Seviye Tetikleyici (HIGH Trigger): Sinyal pini ile GND arasındaki voltaj farkı pozitif olduğunda röle devre dışı kalır.

⇒ Bu modül düşük seviye tetiklemeli olduğundan, Arduino, ESP32 gibi mikrodenetleyiciler ile doğrudan uyumlu çalışır.

Paket İçeriği:

1 x 6 Kanal Solid State Röle Kartı
