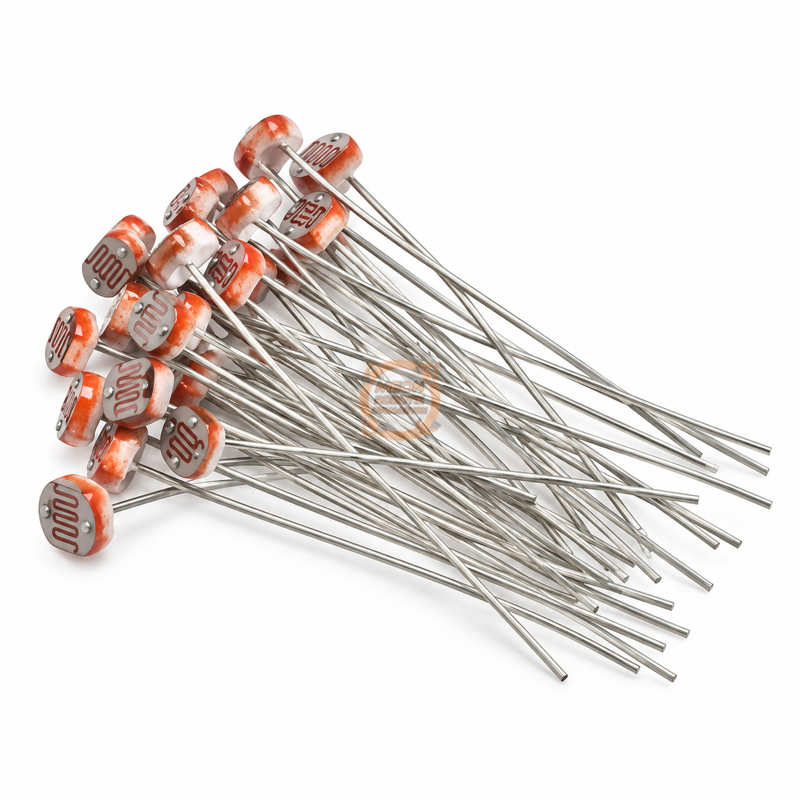

5549 LDR Direnç 5 mm – Işık Algılama Elemanı (100 Adet)

5549 LDR Direnç 5 mm – Işık Algılama Elemanı (100 Adet)

LDR Direnç 5549, ortamdan aldığı ışık miktarına bağlı olarak elektriksel direnci değişen, 5 mm boyutunda, iki bağlantı uçlu bir foto dirençtir. Işık seviyesindeki değişikliklerin elektronik devreler tarafından algılanmasına yardımcı olur. Otomatik aydınlatma, karanlık algılama, elektronik kontrol ve eğitim projelerinde kullanılabilir.

Ürün Tanımı

LDR (Light Dependent Resistor), Türkçede ışığa bağımlı direnç anlamına gelir. Fotodirenç veya fotoresistör olarak da adlandırılır. Normal bir sabit dirençten farklı olarak üzerine düşen ışığın şiddetine bağlı biçimde direnç değeri değişir.

Işık miktarı arttığında direnç azalır, ortam karardığında direnç yükselir. Bu özellik, aydınlık ve karanlık durumlarının elektriksel olarak algılanmasını sağlar.

5549 serisi, yüksek direnç karakteristiğine sahip LDR seçeneklerinden biridir. İki bacaklı yapısıyla gerilim bölücü devrelerinde kullanılabilir. Harici bir sabit direnç ve uygun kontrol devresiyle ışık seviyesine bağlı analog sinyal elde edilebilir.

100 adetlik paket, özellikle çok sayıda sensör gerektiren uygulamalar, elektronik eğitim çalışmaları, prototip hazırlama ve küçük ölçekli üretim ihtiyaçları için uygundur.

Öne Çıkan Özellikler

• 5549 serisi, 5 mm LDR foto direnç yapısı
• Işık şiddetine bağlı değişken direnç karakteristiği
• İki bağlantı uçlu, polaritesiz kullanım
• Harici devreyle analog ışık seviyesi algılama
• Kompakt boyut sayesinde PCB ve prototip devrelerde kullanım
• Aydınlık ve karanlık eşik kontrolü için uygun yapı
• 100 adetlik ekonomik çoklu kullanım paketi

LDR Direnç Nasıl Çalışır?

LDR, ışığa duyarlı yarı iletken yapısı sayesinde aydınlatma seviyesine tepki verir. Işığa maruz kaldığında iletkenliği artar ve direnç değeri düşer. Karanlıkta ise iletkenliği azalır ve direnç değeri yükselir.

• Karanlık ortam: Yüksek direnç oluşur.
• Loş ortam: Işık miktarına göre direnç değişir.
• Aydınlık ortam: Direnç değeri azalır.

Bu değişim uygun bir elektronik devrede ölçülerek aydınlatma sisteminin açılması, alarm oluşturulması veya kontrol kartına bilgi gönderilmesi gibi işlemlerde değerlendirilebilir.

Teknik Özellikler

GL5549 Üretici Referans Değerleri

Aşağıdaki elektriksel değerler SENBA Sensing Technology tarafından yayımlanan GL5549 üretici dokümanına aittir. 5549 koduyla satılan farklı üretici varyantlarında direnç aralıkları değişebildiğinden, bu değerler üreticisi belirtilmeyen ürünler için garanti edilmiş teknik tolerans olarak değerlendirilmemelidir.

Teknik açıklama: 10 lx ışık direnci, üreticinin tanımladığı standart aydınlatma ve ölçüm koşullarında belirlenir. Karanlık direnci ise aydınlatma kapatıldıktan 10 saniye sonraki ölçüm değerini ifade eder. Farklı ışık kaynakları, ortam sıcaklığı ve üretim toleransları ölçüm sonuçlarını etkileyebilir.

Elektriksel Bağlantı Bilgileri

LDR, iki uçlu pasif bir elektronik bileşendir. Üzerinde VCC, GND veya dijital çıkış gibi özel pinler bulunmaz. Her iki bağlantı ucu aynı işlevi gördüğünden bağlantı yönü önemli değildir.

LDR tek başına belirli bir analog gerilim üretmez. Mikrodenetleyiciyle ışık seviyesi ölçmek için genellikle sabit dirençle oluşturulan bir gerilim bölücü devresi kullanılır.

Örnek Uygulama: Analog Işık Ölçümü

Bir LDR ve sabit direnç kullanılarak mikrodenetleyici analog girişinden ışık seviyesi okunabilir.

Örnek devre bileşenleri:

• 1 adet 5549 LDR
• 1 adet 100 kΩ sabit direnç (örnek tasarım değeri)
• Uygun analog girişli mikrodenetleyici
• Uygun DC besleme

Bağlantı sıralaması:

Bu örnek bağlantıda ortam aydınlandıkça LDR direnci azalır ve analog girişte ölçülen gerilim düşer. Ortam karardığında ise direnç yükselir ve analog giriş gerilimi artar.

Örneğin SENBA referansındaki 10 lx direnç aralığı kullanılırsa, 3,3 V besleme ve 100 kΩ sabit dirençle analog noktada teorik olarak yaklaşık 1,65–2,20 V elde edilir. Bu değerler yalnızca örnek devre hesabıdır; gerçek sonuç kullanılan LDR'nin özelliklerine bağlıdır.

Bağlantı yapılırken mikrodenetleyicinin analog giriş gerilim sınırlarına uyulmalıdır.

Kullanım Alanları

• Otomatik aydınlatma: Ortam karardığında lambanın açılmasını sağlayan kontrol devreleri.
• Gece lambası: Aydınlık seviyesine bağlı açma ve kapama uygulamaları.
• Arduino projeleri: Analog giriş üzerinden ışık seviyesi algılama.
• Robotik uygulamalar: Ortam ışığından yararlanan algılama ve kontrol çalışmaları.
• Elektronik eğitim: Gerilim bölücü, değişken direnç ve analog ölçüm deneyleri.
• Alarm devreleri: Aydınlık veya karanlık eşik değerine bağlı uyarı sistemleri.
• Endüstriyel kontrol: Uygun sinyal işleme devresiyle ortam aydınlığının izlenmesi.
• Prototip geliştirme: Işığa duyarlı elektronik sistemlerin tasarlanması ve test edilmesi.

LDR ile Yapılabilecek Örnek Projeler

1. Otomatik gece lambası: LDR'nin direnç değişimi bir kontrol devresinde değerlendirilir. Ortam ışığı ayarlanan seviyenin altına düştüğünde aydınlatma etkinleştirilebilir.

2. Işık seviyesi takip sistemi: LDR, analog girişe bağlanarak ortamdaki ışık değişimlerinin mikrodenetleyici üzerinden izlenmesi sağlanabilir.

3. Işığa duyarlı alarm: Belirlenen aydınlık veya karanlık eşiği aşıldığında uygun kontrol devresiyle sesli ya da görsel uyarı oluşturulabilir.

Kullanım ve Güvenlik Notları

• LDR, hassas ve kalibre edilmiş bir lüksmetre yerine kullanılmamalıdır.
• Doğrudan motor, lamba veya yüksek güçlü yük sürmek için tasarlanmış bir anahtarlama elemanı değildir.
• Kontrol uygulamalarında uygun direnç, karşılaştırıcı, transistör veya sürücü devresi kullanılmalıdır.
• Elektriksel sınırlar ve devre beslemesi seçilirken kullanılan ürün varyantının teknik değerleri dikkate alınmalıdır.
• Işık ölçümü yapılırken sensör yüzeyinin ışık almasını engelleyecek yerleşimlerden kaçınılmalıdır.

Paket İçeriği

• 100 adet 5 mm 5549 LDR ışığa bağımlı direnç

Örnek bağlantıda belirtilen sabit direnç, mikrodenetleyici ve diğer devre bileşenleri paket içeriğine dahil değildir.

Kaynaklar ve Dokümanlar

• SENBA Sensing – 5 mm LDR Serisi Resmî Ürün Bilgileri
• SENBA GL55 Serisi – Resmî Teknik Doküman (PDF)
• JCHL GL5549 – Alternatif Üretici Varyantı Teknik Bilgileri
