5-24V 400 Adım Artımsal Optik Rotary Enkoder, AB 2 Fazlı - E38S6G5-400B-G24N

5-24V 400 Adım Artımsal Optik Rotary Enkoder, AB 2 Fazlı - E38S6G5-400B-G24N

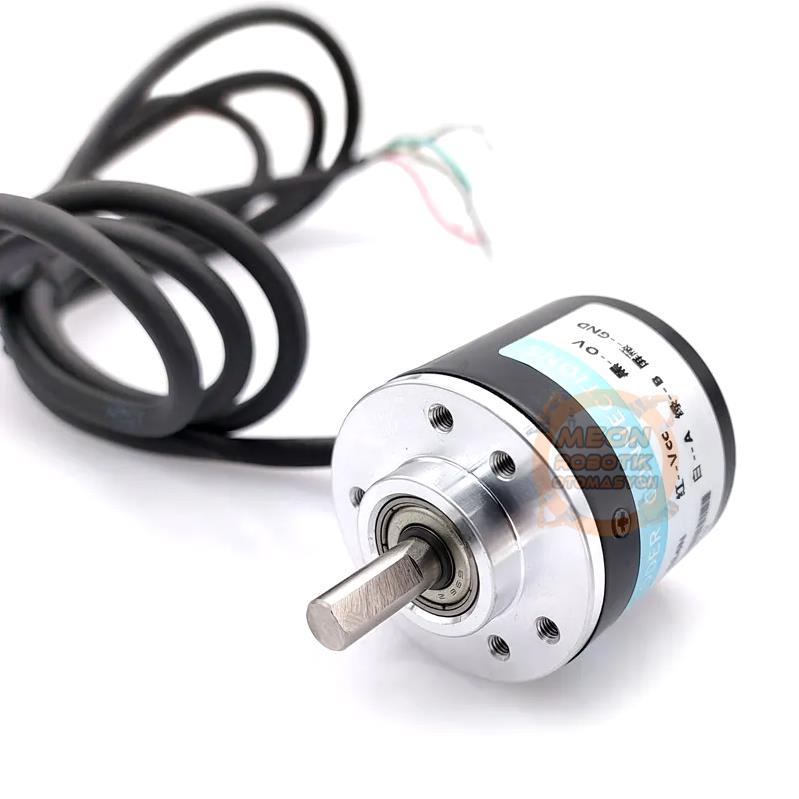

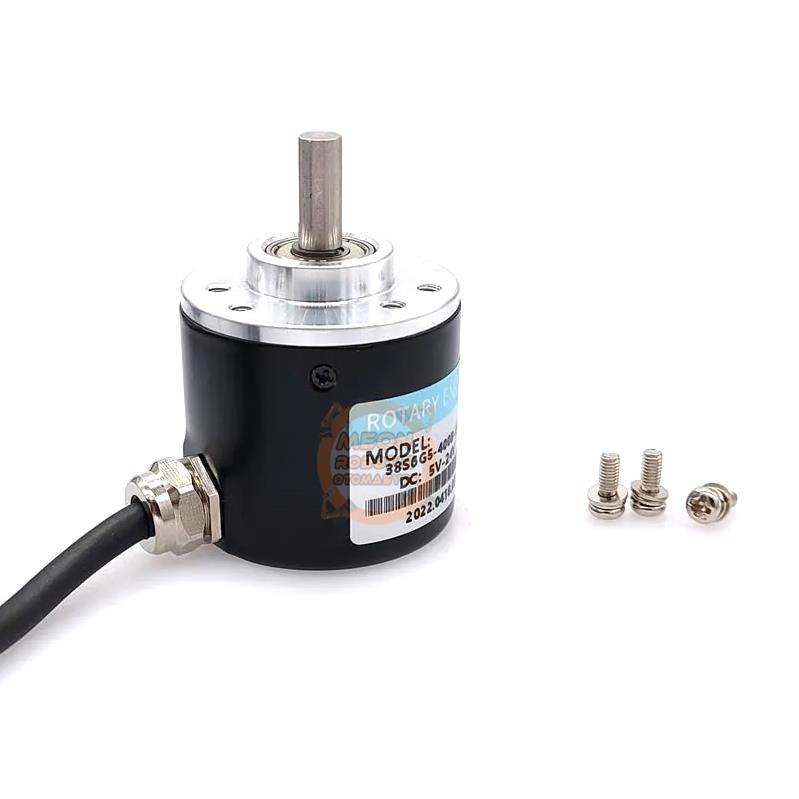

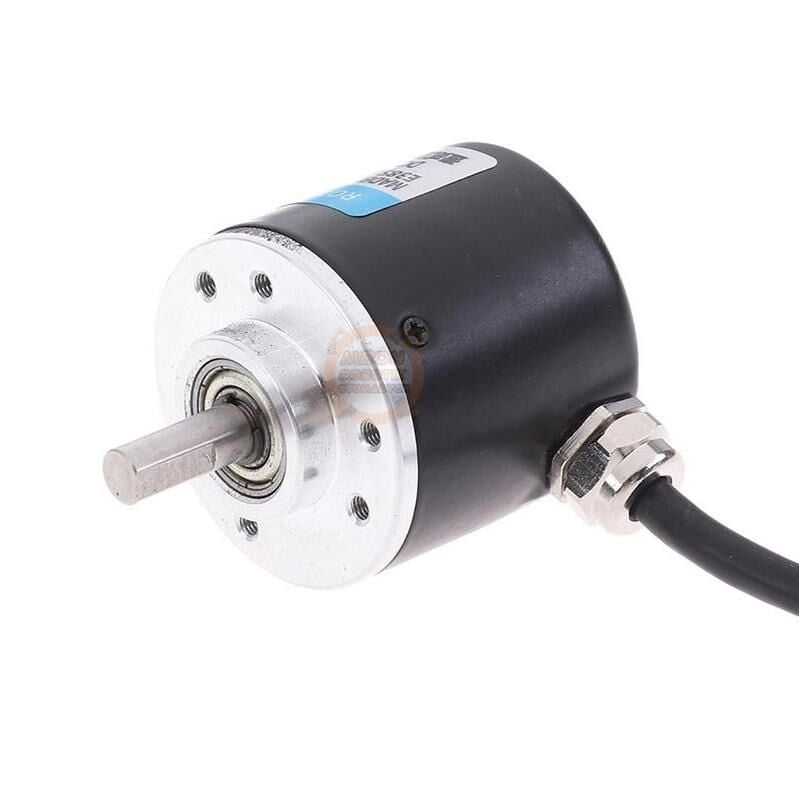

E38S6G5-400B-G24N optik kodlayıcı. Döner Enkoder 360 derece seçilebilen, 400 pals veren enkoder çeşitlerinden biridir. Dönüş yönünü tespit edebilir. 2000 rpm'de normal şekilde çalışabilir. Kısa süreliğine maksimum 5000 devir/dakika çıkabilmektedir. Bu ürün Döner Kodlayıcı, kodlayıcı, Optik Kodlayıcı veya Optik Döner Kodlayıcı olarak bilinir.

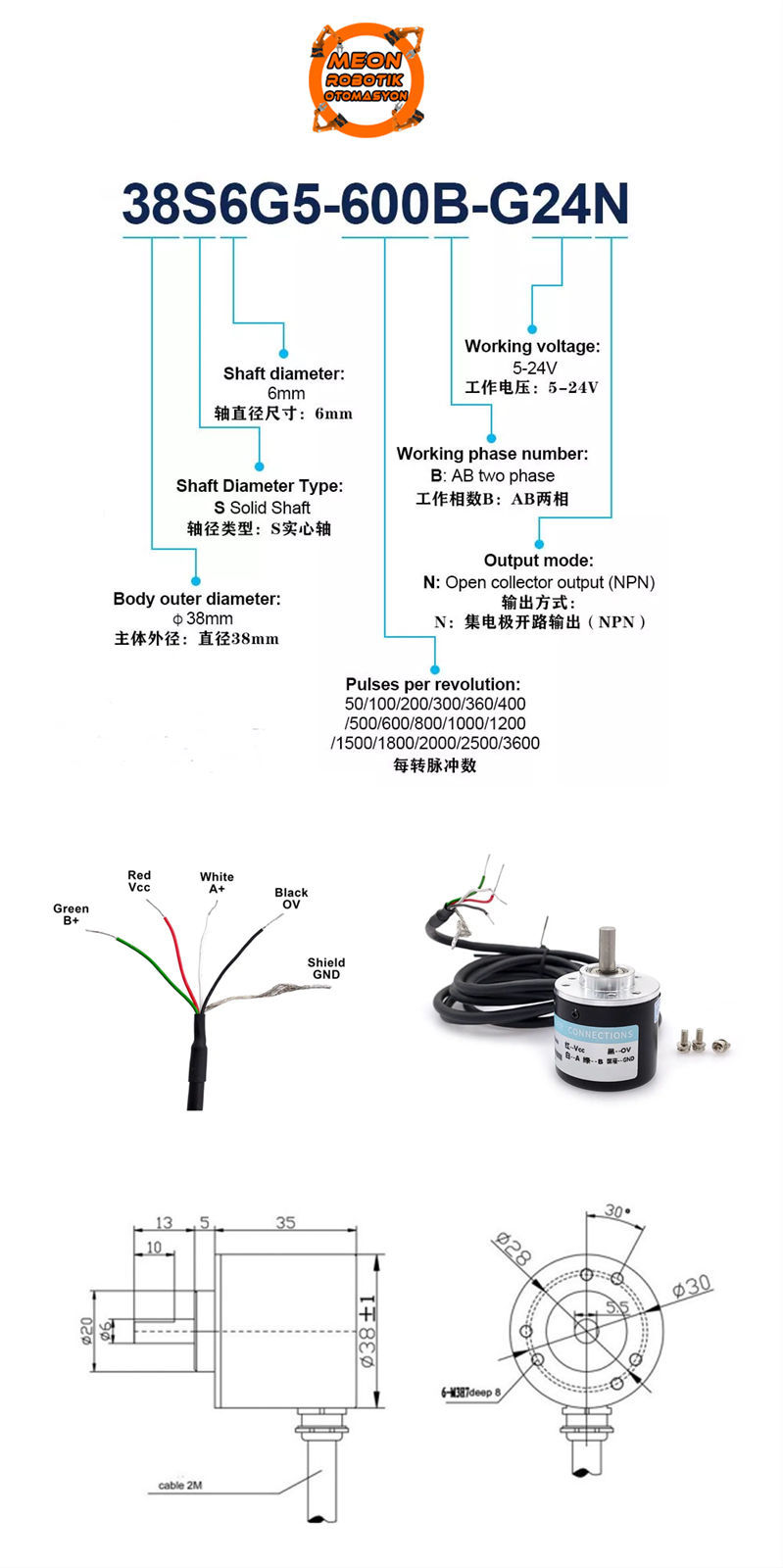

Bağlantı:

Yeşil = bir faz

Beyaz = B fazı

Kırmızı = VCC pozitif besleme

Siyah = GND

Not: bir faz ve B fazı çıkış hatları doğrudan vcc'ye bağlanmamalıdır, aksi takdirde çıkış triyotunu yakarlar.

Shield = Motor Gürültüsünü Azaltmak için shield GND'ye bağlanmalıdır.

Çıkış:

AB dikdörtgen iki fazlı karesel darbe çıkış devresi çıkışı NPN açık kollektör çıkış tipi, bu çıkış tipi ve dahili pull-up direnci doğrudan mikrodenetleyiciye veya PLC'ye bağlanır, örneğin 51 tekli veya Mitsubishi PLC (PLC girişe bağlanmalıdır) 0 v'ye bağlı), Not: Kodlayıcı cihaza bağlı değilse, osiloskop bir osiloskop olamaz (gerilme direnci olmadığında açık kollektör çıkışı, voltaj çıkışı yoktur) lütfen osiloskop artı iki çekme direnç AB iki fazlı çıkış;

Özellikler:
Çıkış: NPN açık kollektör çıkış devresi
Güç Kaynağı: 5 ~ 24VDC
Enkoder Tipi: Artımlı
Tepki frekansı 0-100KHz
Akım Tüketimi: ≤40 mA
Maksimum Hız: 5000 RPM
Devir Başına Darbe (PPR): 400
Devir Başına Sayım (CPR): 1600
Çalışma Sıcaklığı Aralığı (°C): -24 ila 84
Çıkış Aşaması: AB
Koruma Standardı: IP52
Şaft Tipi: D-tipi Katı
Kodlayıcı Tipi: Optik
Paslanmaz Çelik Şaft
Sıkışmayı Önleme Performansı
2 Fazlı hassas Çıkış Okumaları
Kolay Kurulum için Küçük Boyutlu, Hafif
Şaft Uzunluğu (mm): 12
Mil Çapı (mm): 6
Montaj Deliği(mm): M3
Kablo Uzunluğu: 1,5 ~ 2 Metre
Şaft: 6mm
Mody Çapı (OD): 39 mm
Yaklaşık Ağırlık: 135 gram

?
