1Hz-150kHz LCD Ekranlı PWM Sinyal Jeneratör Modülü

PWM jeneratörü, ayarlanabilir frekans ve duty cycle değerlerine sahip tek kanallı PWM kare dalga sinyali üretmek için kullanılan LCD ekranlı bir modüldür. Üretilen sinyal; elektronik devrelerin test edilmesi, PWM girişine sahip sürücülerin kontrol edilmesi ve farklı frekanslarda sinyal gerektiren uygulamalarda kullanılabilir. Kart üzerindeki fiziksel butonlar sayesinde harici bir kontrolcüye ihtiyaç duymadan frekans ve duty cycle ayarı yapılabilir.

Modül, 1 Hz ile 150 kHz arasında ayarlanabilir PWM sinyali oluşturur. LCD ekran üzerinden ayarlanan frekans ve duty cycle değerleri takip edilebilir.

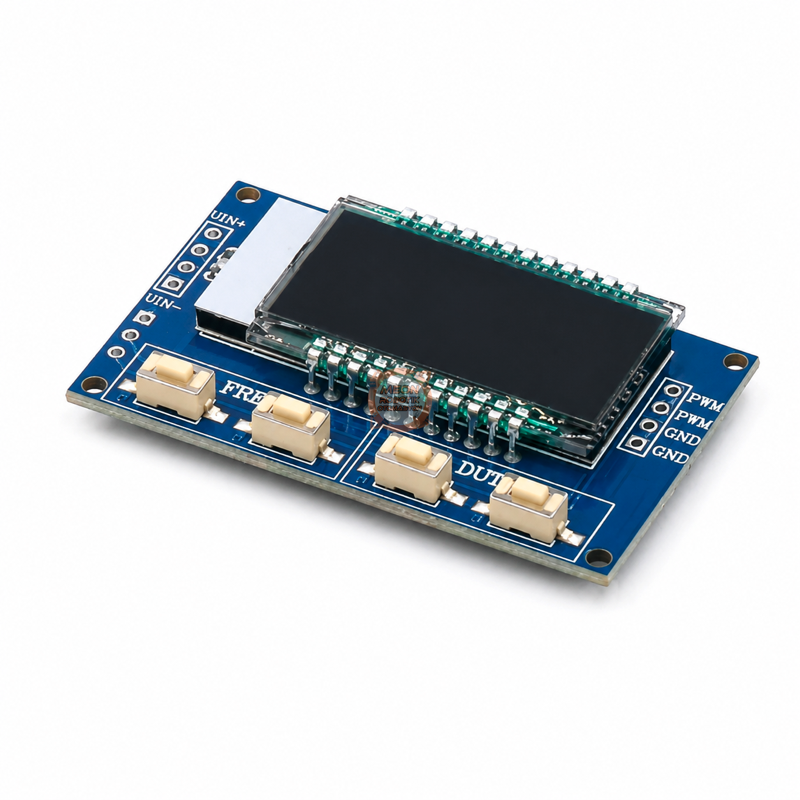

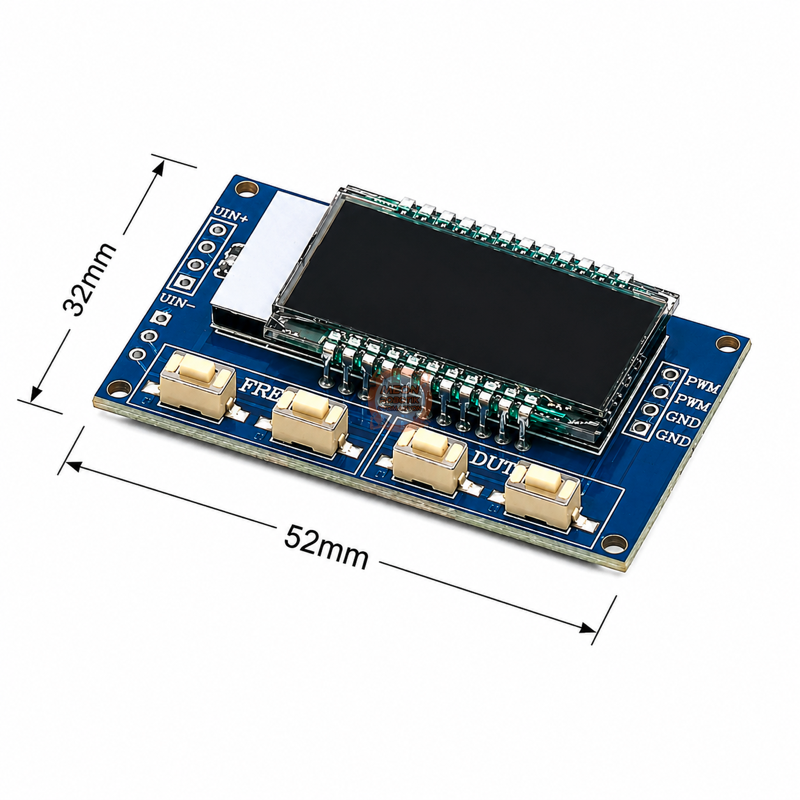

Kartın üzerinde FREQ ve DUTY fonksiyonları için toplam dört buton bulunur. FREQ butonları çıkış frekansının, DUTY butonları ise PWM görev döngüsünün artırılması veya azaltılması için kullanılır. Böylece temel ayarlar doğrudan modül üzerinden yapılabilir.

Kart üzerinde yer alan 1-Channel PWM Generator ibaresi, modülün tek kanallı PWM sinyal çıkışına sahip olduğunu belirtir.

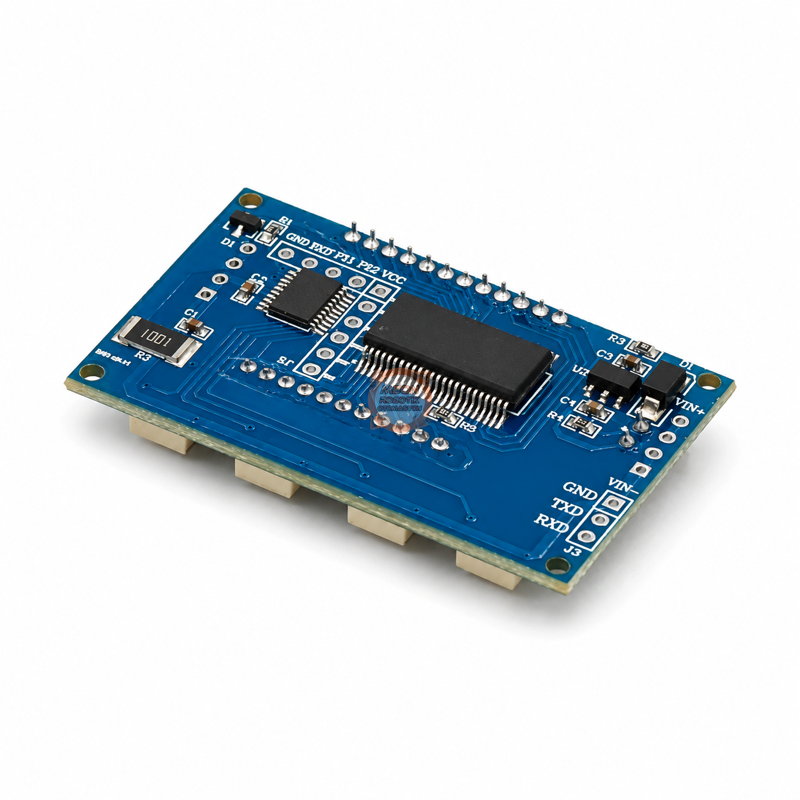

Butonlarla yapılan manuel kontrole ek olarak modül, TXD ve RXD üzerinden TTL seri haberleşme desteğine sahiptir. Bu özellik sayesinde uygun mikrodenetleyici veya seri haberleşme sistemi üzerinden frekans ve duty cycle parametreleri komutla değiştirilebilir.

PWM çıkışı bir kontrol sinyalidir. Motor gibi yüksek akım gerektiren yükleri doğrudan beslemek yerine uygun motor sürücülerinin veya PWM girişine sahip kontrol devrelerinin sinyal girişlerinde kullanılmalıdır.

Öne Çıkan Özellikler

• 1 Hz – 150 kHz ayarlanabilir frekans
• Tek kanallı PWM sinyal çıkışı
• Ayarlanabilir duty cycle
• LCD ekran
• Kart üzerinde 4 adet ayar butonu
• FREQ butonları ile frekans ayarı
• DUTY butonları ile görev döngüsü ayarı
• TTL seri haberleşme desteği
• TXD ve RXD üzerinden kontrol
• 3.3 – 30 V DC çalışma gerilimi
• Kompakt modül yapısı

Kullanım Alanları

• PWM girişli motor sürücülerinin kontrolü
• Elektronik devre testleri
• PWM sinyali gerektiren uygulamalar
• Mikrodenetleyici projeleri
• Frekans ve duty cycle testleri
• Kontrol kartlarının test edilmesi
• Elektronik prototipleme ve geliştirme çalışmaları
• Kare dalga sinyali gerektiren uygulamalar

Teknik Özellikler

Frekans ve Duty Cycle Ayarı

Kart üzerinde frekans ve görev döngüsünü ayarlamak için dört fiziksel buton bulunur.

FREQ butonları: PWM çıkış frekansının artırılması ve azaltılması için kullanılır.

DUTY butonları: PWM görev döngüsünün artırılması ve azaltılması için kullanılır.

Kısa basışlarla değerler adım adım değiştirilebilir. Butonlara uzun basılması ise değerin daha hızlı değiştirilmesini sağlar.

Frekans Gösterim Biçimi

Frekans değeri kullanılan aralığa göre farklı biçimlerde gösterilir.

100 kHz üzerindeki değerlerde özel gösterim kullanılır. Örneğin 1.0.5 gösterimi 105 kHz değerini ifade eder.

TTL Seri Haberleşme

Modül, kart üzerindeki butonlardan bağımsız olarak TXD ve RXD bağlantıları üzerinden TTL seri haberleşme ile kontrol edilebilir.

Seri haberleşme özellikleri:

• Baud Rate: 9600 bps
• Veri Biti: 8
• Stop Biti: 1
• Parity: Yok
• Akış Kontrolü: Yok

Bu bağlantı, uygun bir mikrodenetleyici veya seri haberleşme sistemi üzerinden PWM parametrelerinin değiştirilmesini sağlar.

Frekans Ayarlama Komutları

Seri haberleşme üzerinden frekans ayarı için frekans aralığına göre farklı komut biçimleri kullanılır.

F101: Frekansı 101 Hz olarak ayarlar.

F1.05: Frekansı 1.05 kHz olarak ayarlar.

F10.5: Frekansı 10.5 kHz olarak ayarlar.

F1.0.5: Frekansı 105 kHz olarak ayarlar.

Duty Cycle Ayarlama Komutu

Duty cycle ayarı için D ile başlayan komut kullanılır.

D050: PWM duty cycle değerini %50 olarak ayarlar.

Seri komutla duty cycle ayarı için verilen değer aralığı 001 – 100 şeklindedir.

Mevcut Parametreleri Okuma

Ayarlanmış frekans ve duty cycle değerlerini seri haberleşme üzerinden sorgulamak için:

read

komutu gönderilebilir.

Bu özellik, mikrodenetleyici veya harici kontrol sisteminin modülde mevcut olan PWM ayarlarını sorgulamasına olanak sağlar.

Elektriksel ve Bağlantı Bilgileri

Modül 3.3 – 30 V DC besleme gerilimi ile çalışır. PWM çıkış genliği kullanılan besleme gerilimine bağlıdır.

PWM çıkışı başka bir elektronik karta bağlanırken hedef cihazın izin verilen giriş sinyal gerilimi dikkate alınmalıdır. Modül yüksek bir besleme gerilimiyle çalıştırılıyorsa PWM çıkışının düşük voltajlı lojik girişlere doğrudan bağlanmaya uygun olduğu varsayılmamalıdır.

Belirtilen sinyal yük kapasitesi 5 – 30 mA seviyesindedir. Bu nedenle PWM çıkışı motor veya benzeri yüksek akımlı yükleri doğrudan çalıştırmak amacıyla kullanılmamalıdır. Motor kontrolünde çıkış, uygun bir motor sürücüsünün PWM kontrol girişine uygulanmalıdır.

Kullanım ve Güvenlik Notları

PWM çıkışını başka bir elektronik devreye bağlamadan önce hedef devrenin kabul ettiği maksimum giriş gerilimi kontrol edilmelidir.

Motor kontrol uygulamalarında PWM jeneratörü doğrudan motoru beslemek için kullanılmamalıdır. Uygun motor sürücüsü veya güç kontrol devresi kullanılmalıdır.

Temel frekans ve duty cycle ayarları kart üzerindeki FREQ ve DUTY butonlarıyla yapılabildiğinden TTL seri haberleşme kullanılması zorunlu değildir. Seri haberleşme, parametrelerin başka bir kontrol sistemi tarafından değiştirilmesinin istendiği uygulamalar için ek bir kontrol seçeneğidir.

Paket İçeriği

• 1 Adet 1Hz-150kHz LCD Ekranlı PWM Sinyal Jeneratör Modülü
