18650 Pil Kapasite Ölçer ve İç Direnç Test Cihazı LCD Ekranlı – BT4-1CHN

Kapasite ölçer, 18650 lityum iyon hücrelerin gerçek kapasitesini değerlendirmek, iç direnç değerini görmek ve şarj/deşarj sürecindeki temel elektriksel verileri takip etmek için tasarlanmış BT4-1CHN model pil test cihazıdır. Hücrelerin performans açısından karşılaştırılmasına ve kullanım öncesinde genel durumlarının değerlendirilmesine yardımcı olur. Pil gruplama, batarya paketi hazırlığı ve elektronik uygulamalarda 18650 hücre kontrolü için kullanılabilir.

1.77 inç ekran üzerinden gerilim, akım, güç, kapasite, enerji, çalışma süresi ve iç direnç gibi değerler görüntülenebilir. Cihazda AUTO, CHG ve DSG olmak üzere üç çalışma modu bulunur. AUTO modu otomatik şarj/deşarj çevrimi için, CHG modu şarj işlemi için, DSG modu ise deşarj işlemi için kullanılır.

Deşarj kesme gerilimi 2.5 V ile 3.5 V arasında 0.1 V adımlarla ayarlanabilir. AUTO modunda çevrim sayısı 1 ile 9 arasında seçilebilir. Test① pil yuvasındaki maksimum şarj ve deşarj akımı yaklaşık 1 A seviyesindedir. Deşarj akımı sabit değildir ve kullanıcı tarafından ayarlanamaz.

Öne Çıkan Özellikler

• 18650 lityum iyon hücreler için kapasite ve iç direnç ölçümü
• Tek kanallı test yapısı
• 1.77 inç dijital ekran
• AUTO, CHG ve DSG çalışma modları
• Kapasite, gerilim, akım, güç, enerji, süre ve iç direnç gösterimi
• 2.5–3.5 V ayarlanabilir deşarj kesme gerilimi
• 0.1 V ayar adımı
• AUTO modunda 1–9 şarj/deşarj çevrimi
• DC iki telli iç direnç ölçüm yöntemi
• USB Type-C üzerinden 5 V DC harici besleme
• Test② Type-C harici deşarj bağlantısı
• 2 adet 10 W 8 Ω seramik yük direnci
• Pasif soğutmalı yapı

Kullanım Alanları

• 18650 pil kapasitesinin kontrol edilmesi
• Yeni ve kullanılmış hücrelerin performansının karşılaştırılması
• Hücrelerin kapasite açısından sınıflandırılması
• Batarya paketi hazırlamadan önce hücre kontrolü
• Şarj ve deşarj davranışının takip edilmesi
• Elektronik ve pil test uygulamaları

Teknik Özellikler

Ekranda Görüntülenebilen Değerler

Kullanım Şekli

1. Cihazı 5 V DC USB Type-C besleme girişinden çalıştırın.
2. Test edilecek 18650 pili kutuplara dikkat ederek Test① pil yuvasına yerleştirin.
3. ON/OFF/Menu tuşu ile menü seçenekleri arasında geçiş yapın.
4. Adjust tuşu ile ihtiyacınıza göre AUTO, CHG veya DSG modunu seçin.
5. Deşarj işlemi yapılacaksa uygun deşarj kesme gerilimini belirleyin. AUTO modunda kullanılacak çevrim sayısı da ayarlanabilir.
6. Start/Stop tuşuna basarak işlemi başlatın.
7. İşlem sırasında ekran üzerinden kapasite, gerilim, akım, güç, enerji, süre ve iç direnç değerlerini takip edin.
8. İşlem tamamlandığında ekranda END durumu görüntülenir.

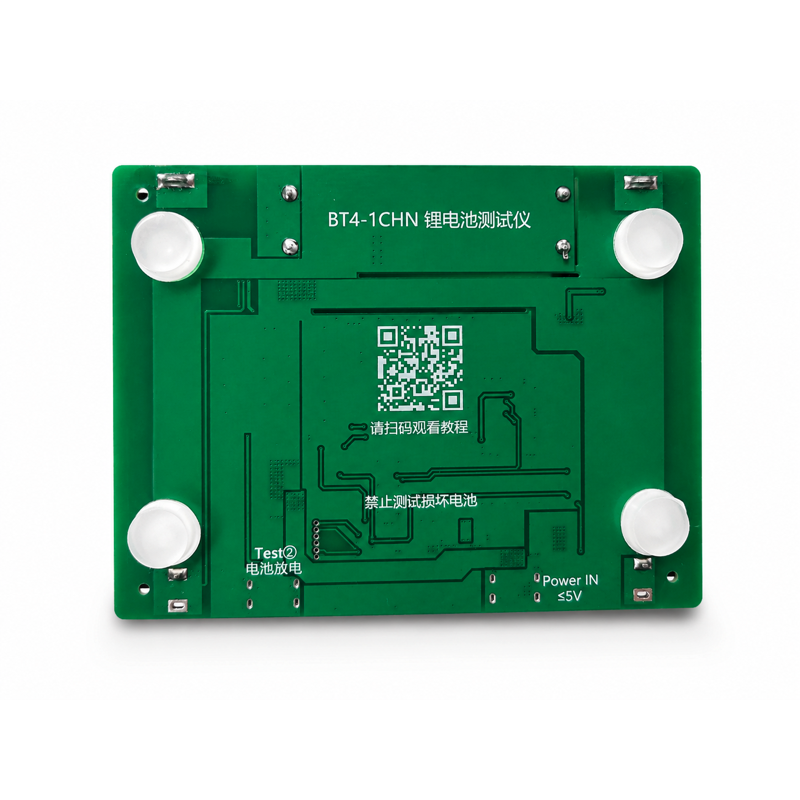

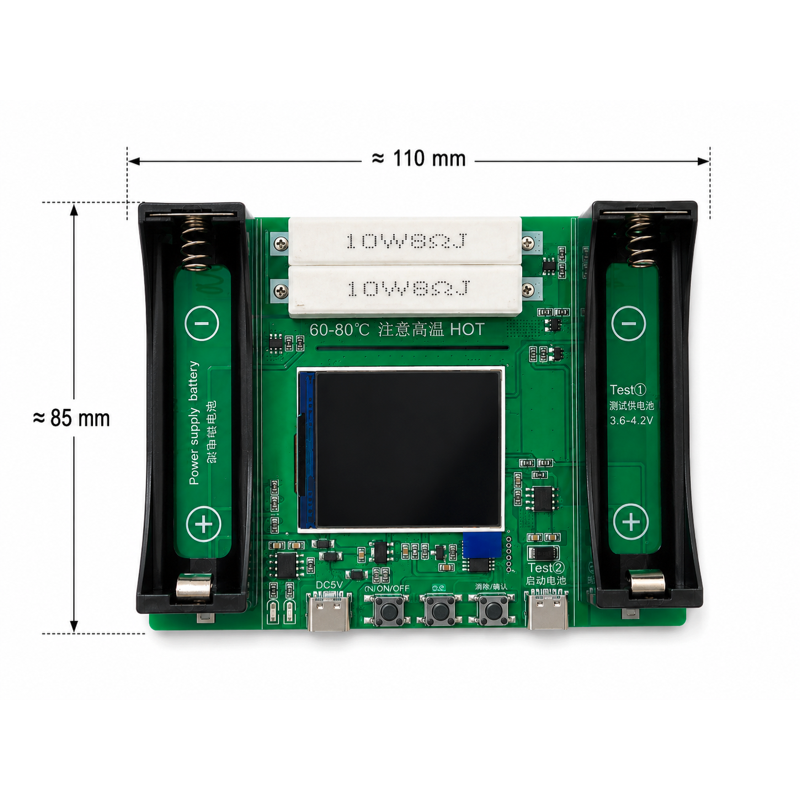

Kart üzerinde bulunan Power supply battery yuvası cihazın pil üzerinden beslenmesi için kullanılır. Test① yuvası ise kapasitesi ölçülecek 18650 hücre içindir. Kart üzerinde iki pil yuvası bulunması, cihazın iki bağımsız test kanalına sahip olduğu anlamına gelmez.

Test② olarak işaretlenen Type-C bağlantısı harici deşarj/test bağlantısıdır. Test① ile Test② aynı anda test amacıyla kullanılmamalıdır.

Kullanım ve Güvenlik Notları

Deşarj işlemi sırasında kart üzerindeki seramik yük dirençleri yüksek sıcaklığa ulaşabilir. Cihaz çalışırken yük dirençlerine dokunulmamalı, dirençlerin üzeri kapatılmamalı ve cihaz çevresinde yeterli hava dolaşımı sağlanmalıdır.

18650 pil Test① yuvasına yerleştirilirken artı ve eksi kutupların doğru yönde olduğundan emin olunmalıdır. Fiziksel olarak hasarlı veya kullanım açısından güvenli olmayan hücreler test edilmemelidir.

Cihazın iç direnç ölçümü DC iki telli yöntemle gerçekleştirilir. Bu nedenle iç direnç değeri özellikle hücrelerin karşılaştırılması ve genel durum değerlendirmesi için kullanılabilir. Yüksek hassasiyet gerektiren profesyonel ölçümlerde dört telli özel iç direnç ölçüm cihazları tercih edilmelidir.

Paket İçeriği

• 1 adet BT4-1CHN 18650 pil kapasite ve iç direnç test cihazı
