Voltmetre ve Ampermetre Çeşitleri

Elektrik ve elektronik sistemlerinde gerilim ile akım değerlerinin düzenli olarak izlenmesi; sistem güvenliği, enerji verimliliği ve arıza tespiti açısından büyük önem taşır. Voltmetre, bir elektrik devresindeki gerilim değerini volt cinsinden ölçerken ampermetre, devreden geçen akımı amper cinsinden gösterir. Her iki ölçüm fonksiyonunu aynı gövdede birleştiren dijital voltmetre ampermetre modelleri ise pano, güç kaynağı, akü sistemi ve elektronik projelerde daha kompakt bir ölçüm çözümü sunar.

Meon Robotik Otomasyon voltmetre-ampermetre kategorisinde; DC devreler için analog ve dijital göstergelerden AC elektrik panolarında kullanılabilen kompakt panel tipi cihazlara kadar farklı seçenekler bulunmaktadır. Kategori içerisinde 4-100V DC dairesel LED voltmetre, 0-30V analog voltmetre, 0-15A ve 0-30A analog ampermetre, DC 100V 10A çift göstergeli ölçüm cihazı, 22 mm AC voltmetre-ampermetre ve AD22 panel voltmetresi gibi farklı çalışma aralıklarına sahip ürünler yer almaktadır.

Voltmetre ve Ampermetre Çeşitleri

Dijital DC Voltmetre Modelleri

Dijital DC voltmetre modelleri; akü, batarya, adaptör, DC güç kaynağı, güneş enerjisi sistemi ve elektronik kontrol kartlarında gerilim değerinin kolayca takip edilmesini sağlar. LED ekranlı modeller, sayısal gösterimleri sayesinde gerilim değerinin hızlı ve rahat şekilde okunmasına yardımcı olur.

Kategoride bulunan 4-100V DC kırmızı LED ekranlı dairesel voltmetre, özellikle panel üzerine monte edilen kompakt uygulamalar için uygundur. Dairesel gövde yapısı, makine panolarında ve özel elektronik projelerde düzenli bir görünüm sağlar. Panel tipi voltmetre arayan kullanıcılar için montaj alanından tasarruf sağlayan pratik bir seçenektir.

Analog DC Voltmetre

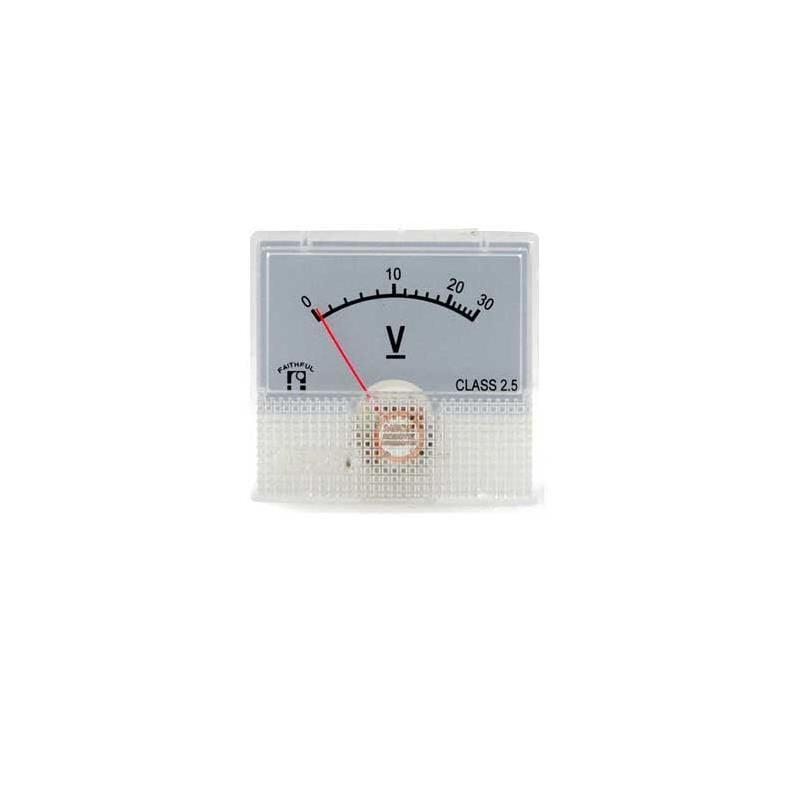

Analog voltmetre modelleri, gerilim değişimlerinin ibre hareketi üzerinden takip edilmesini sağlar. Kategorideki 0-30V DC analog gösterge, düşük gerilimli güç kaynaklarında, akü sistemlerinde, eğitim setlerinde ve kontrol panolarında kullanılabilecek ölçüm seçeneklerinden biridir.

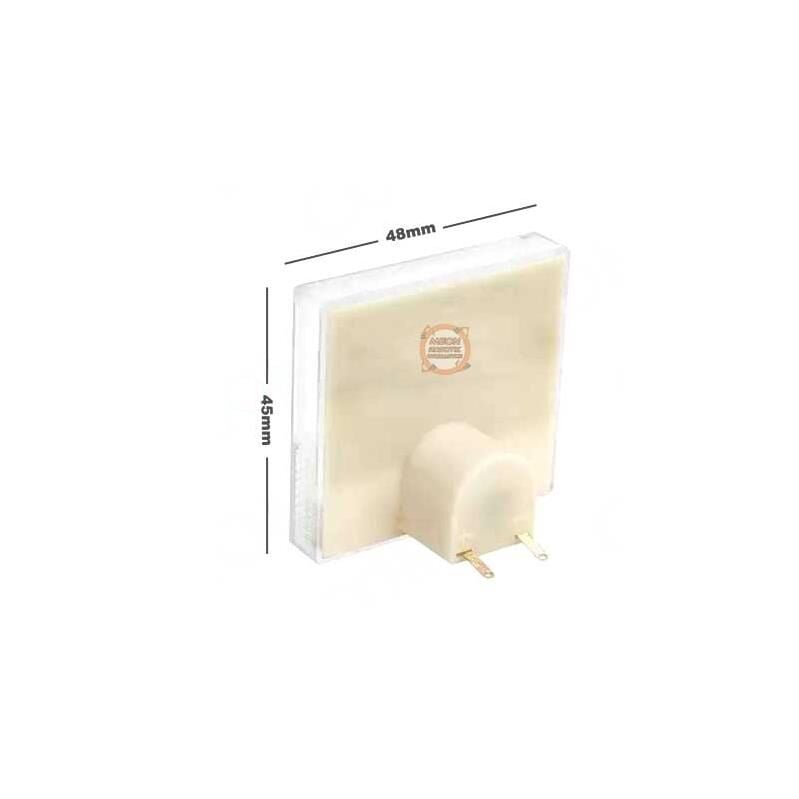

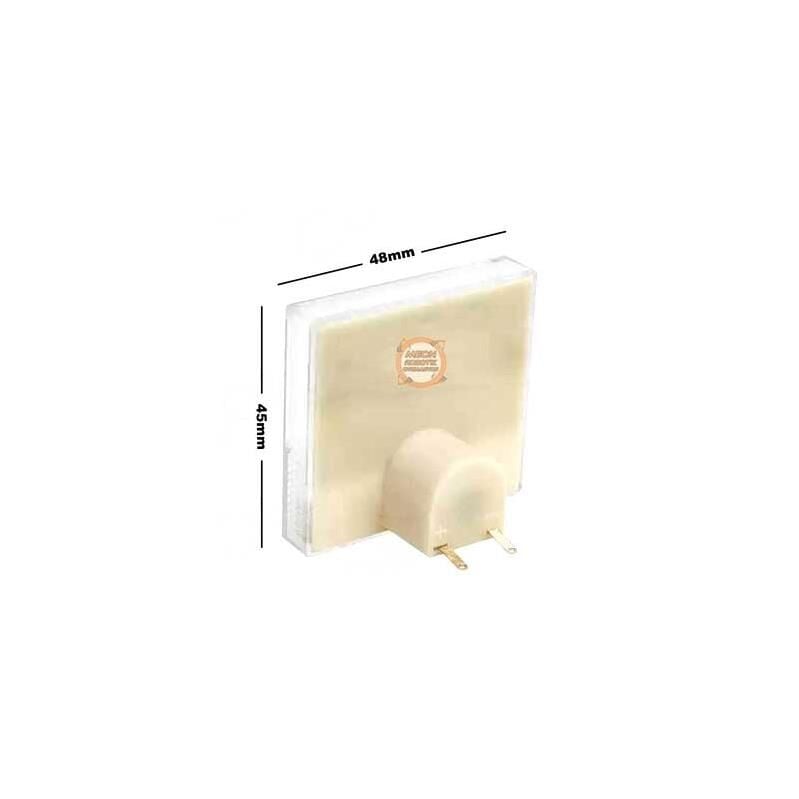

Analog göstergeler, gerilimde meydana gelen ani yükselme veya düşmeleri görsel olarak takip etmek isteyen kullanıcılar tarafından tercih edilir. 45x48 mm gibi standart panel ölçülerine sahip ürünler, pano kapağına veya cihaz ön yüzüne monte edilerek sistemin gerilim durumunun sürekli izlenmesini sağlar.

Analog DC Ampermetre Modelleri

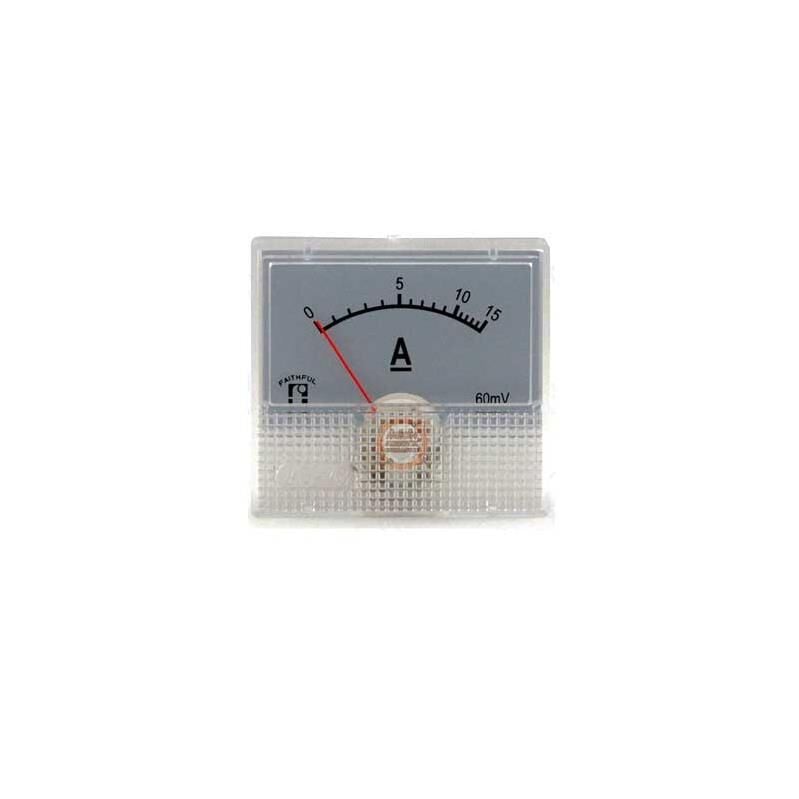

Analog ampermetre, elektrik devresinden geçen akımın ibreli gösterge üzerinden okunmasını sağlayan ölçüm cihazıdır. Meon Robotik Otomasyon ürün seçenekleri arasında 0-15A ve 0-30A ölçüm aralıklarına sahip analog ampermetre modelleri bulunmaktadır.

0-15A ampermetre düşük ve orta akımlı DC uygulamalarında kullanılabilirken, 0-30A ölçüm kapasitesine sahip modeller daha yüksek akım çeken yüklerin bulunduğu sistemlerde tercih edilebilir. Akü şarj devreleri, motor kontrol sistemleri, güç kaynakları ve laboratuvar test panoları bu ürünlerin yaygın kullanım alanları arasındadır.

Dijital Voltmetre Ampermetre Modülleri

Gerilim ve akım değerlerini aynı ekranda izlemek isteyen kullanıcılar için DC voltmetre ampermetre modülleri işlevsel bir çözüm sunar. Kategoride bulunan DC 100V 10A dijital voltmetre-ampermetre modeli, uygun bağlantı şartları sağlandığında devrenin hem gerilim hem de akım bilgisinin takip edilmesine yardımcı olur.

Bu ürünler özellikle ayarlanabilir güç kaynaklarında, test cihazlarında, akü projelerinde, DC motor kontrol devrelerinde ve elektronik laboratuvar uygulamalarında kullanılır. Tek cihaz üzerinden iki farklı elektriksel değerin okunabilmesi, panel alanından tasarruf edilmesini ve sistemin daha düzenli görünmesini sağlar.

AC Panel Tipi Voltmetre-Ampermetre

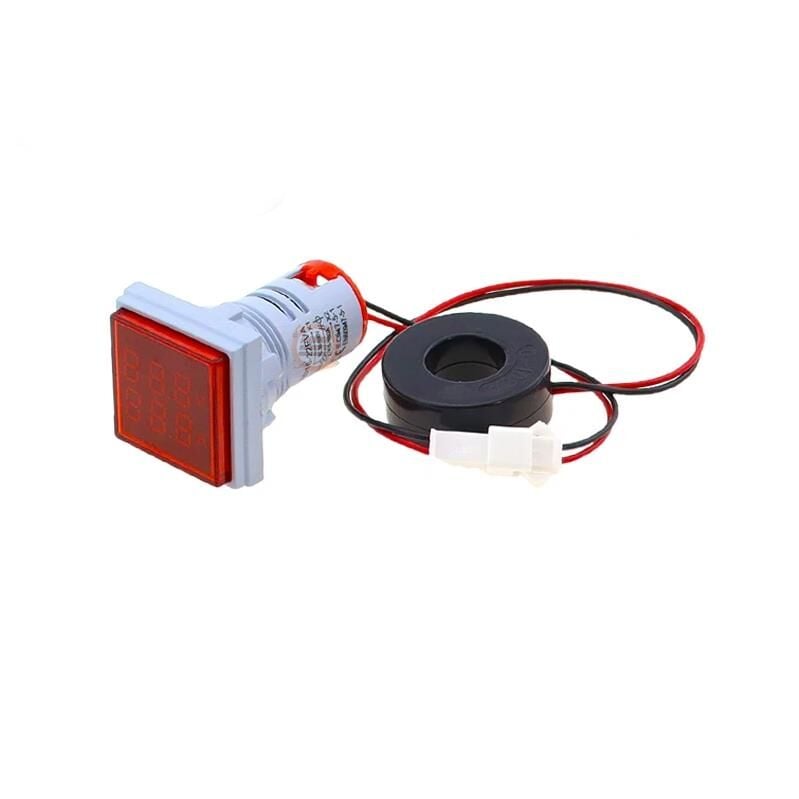

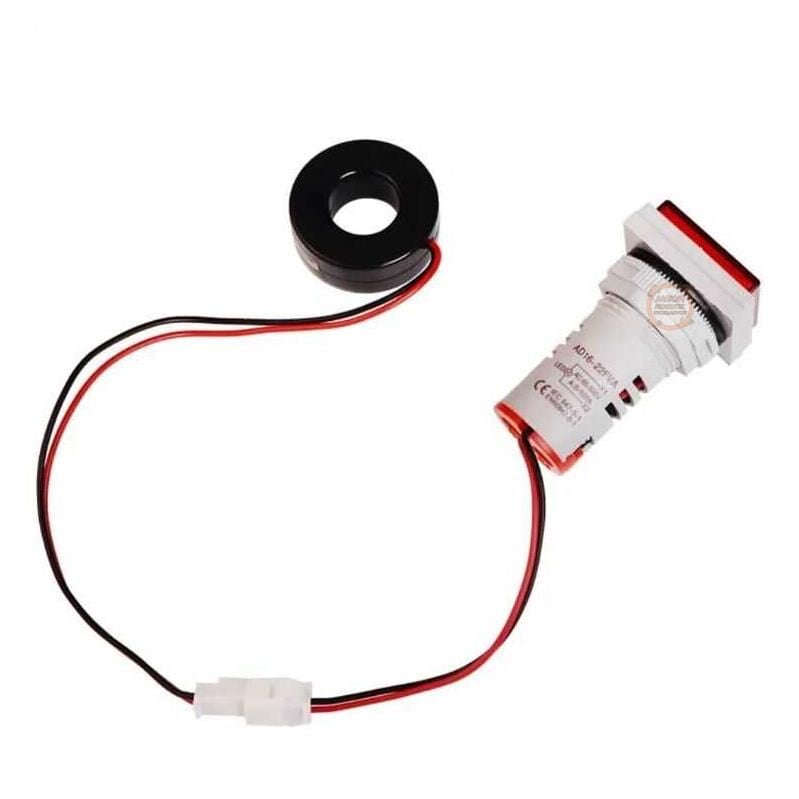

AC voltmetre ampermetre modelleri, alternatif akımla çalışan elektrik sistemlerinin izlenmesi için geliştirilmiştir. Kategoride bulunan 22 mm kare gövdeli AC 60-500V ve 0-100A ölçüm aralığına sahip dijital model; elektrik panoları, makine kontrol sistemleri ve enerji dağıtım uygulamaları için kompakt bir seçenektir.

22 mm montaj çapına uygun panel göstergeleri, standart kumanda butonlarıyla benzer montaj yapısına sahiptir. Bu sayede pano üzerinde büyük kesimler yapılmadan gerilim ve akım göstergesi eklenebilir. Yüksek akımların ölçülmesinde ürünün teknik yapısına bağlı olarak uygun ölçüm trafosu veya harici bağlantı elemanlarının kullanılması gerekebilir.

AD22 Panel Voltmetresi

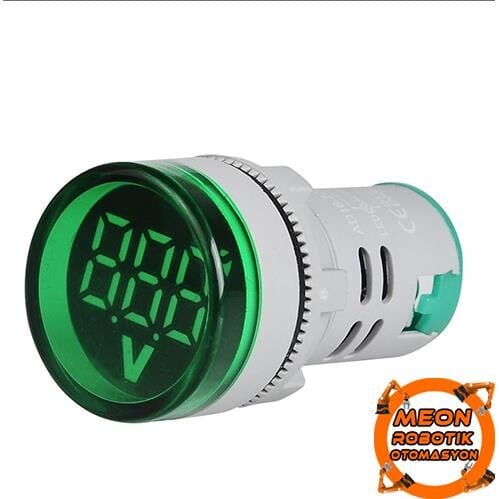

AD22 voltmetre, elektrik panolarında gerilim varlığını ve yaklaşık çalışma gerilimini izlemek amacıyla kullanılan kompakt panel göstergelerindendir. Yeşil ekran veya gösterge rengine sahip modeller, farklı fazların ya da farklı enerji hatlarının görsel olarak ayrılmasına yardımcı olabilir.

Endüstriyel kontrol panolarında her faz için ayrı voltmetre kullanılması, bakım personelinin enerji durumunu pano kapağını açmadan kontrol etmesini kolaylaştırır. Kompakt yapısı nedeniyle küçük otomasyon panolarında ve makine kontrol kabinlerinde de kullanılabilir.

Voltmetre ve Ampermetre Seçim Rehberi

Doğru akım ölçer veya gerilim ölçer seçilirken yalnızca ürünün görünümüne değil, elektriksel özelliklerine ve bağlantı yapısına da dikkat edilmelidir. Yanlış ölçüm aralığına sahip bir ürünün kullanılması hatalı değer gösterimine veya ölçüm cihazının zarar görmesine neden olabilir.

AC ve DC Uyumluluğu

İlk olarak ölçülecek sistemin alternatif akım mı yoksa doğru akım mı kullandığı belirlenmelidir. DC sistemler için üretilen bir voltmetre doğrudan AC hatta, AC ölçüm cihazı ise teknik olarak desteklenmediği sürece DC devreye bağlanmamalıdır. Ürün seçiminde açıklamalarda belirtilen AC veya DC ibaresi mutlaka kontrol edilmelidir.

Ölçüm Aralığı

Seçilecek cihazın ölçüm aralığı, sistemde oluşabilecek maksimum değerin üzerinde olmalıdır. Örneğin 24V DC bir sistem için 0-30V veya daha geniş aralıklı bir DC panel voltmetre kullanılabilir. Devreden 20A seviyesinde akım geçiyorsa 0-15A ampermetre yerine 0-30A veya uygun daha yüksek aralıklı bir model tercih edilmelidir.

Montaj Ölçüsü ve Gövde Yapısı

Panel kesim ölçüsü, ürünün seçilmesinde önemli bir kriterdir. 22 mm yuvarlak montajlı, dairesel gövdeli veya 45x48 mm kare göstergeli ürünlerin pano montaj biçimleri birbirinden farklıdır. Mevcut bir göstergenin yerine ürün alınacaksa dış ölçünün yanı sıra panel kesim ölçüsü ve montaj derinliği de karşılaştırılmalıdır.

Dijital veya Analog Gösterge Seçimi

Dijital ampermetre ve voltmetreler sayısal değerin hızlı okunmasını sağlarken analog modeller değişimin yönünü ve hızını ibre üzerinden izlemeyi kolaylaştırır. Hassas sayısal takip gereken sistemlerde dijital, görsel eğilim takibinin önemli olduğu uygulamalarda analog gösterge tercih edilebilir.

Şönt ve Akım Trafosu Gereksinimi

Yüksek akım ölçümlerinde akımın tamamı her zaman doğrudan gösterge üzerinden geçirilmez. Bazı ampermetreler harici şönt dirençle, bazı AC modeller ise akım trafosuyla çalışır. Satın almadan önce ürünün dahili veya harici şönt kullanıp kullanmadığı, akım trafosunun pakete dahil olup olmadığı ve bağlantı şemasının uygulamaya uygunluğu kontrol edilmelidir.

Kullanım Alanları

• Endüstriyel elektrik ve otomasyon panoları
• Akü ve batarya takip sistemleri
• Ayarlanabilir DC güç kaynakları
• Akü şarj cihazları ve şarj kontrol devreleri
• Güneş paneli ve yenilenebilir enerji uygulamaları
• DC motor ve PWM hız kontrol sistemleri
• CNC makineleri ve makine kontrol panoları
• Elektronik laboratuvar ve eğitim setleri
• Karavan, tekne ve araç elektrik sistemleri
• Jeneratör ve enerji dağıtım panoları
• Hobi elektroniği ve mikrodenetleyici projeleri

Voltmetre ve Ampermetre Kullanmanın Avantajları

• Gerilim ve akım değerlerinin anlık olarak takip edilmesini sağlar.
• Aşırı akım ve gerilim düşümü gibi sorunların erken fark edilmesine yardımcı olur.
• Akü ve bataryaların doluluk veya çalışma durumunun izlenmesini kolaylaştırır.
• Elektrik panolarında bakım ve arıza tespit süresini azaltır.
• Makine ve cihazların normal çalışma değerlerinin kontrol edilmesini sağlar.
• Dijital çift göstergeli modeller panel alanından tasarruf ettirir.
• Analog modeller elektriksel değişimlerin görsel olarak izlenmesini kolaylaştırır.
• Sistem performansı ve enerji tüketimi hakkında kullanıcıya bilgi verir.

Sıkça Sorulan Sorular

Voltmetre devreye nasıl bağlanır?

Voltmetre, ölçülecek kaynağa veya yüke paralel bağlanır. Bağlantı sırasında kutuplar, çalışma gerilimi ve ürünün bağlantı şeması dikkate alınmalıdır. DC voltmetrelerde pozitif ve negatif uçların ters bağlanmaması gerekir.

Ampermetre devreye nasıl bağlanır?

Ampermetre temel olarak akımı ölçülecek yükle seri bağlantı yapısında kullanılır. Ancak yüksek akımlı modellerde harici şönt veya akım trafosu üzerinden ölçüm yapılabilir. Ürünün bağlantı şeması görülmeden doğrudan enerji verilmemelidir.

DC voltmetre AC gerilim ölçebilir mi?

Hayır. Yalnızca DC ölçüm için tasarlanan bir cihaz, AC gerilim ölçümünde kullanılmamalıdır. AC şebeke veya makine panosu için üzerinde açıkça AC çalışma aralığı belirtilmiş bir ürün seçilmelidir.

10A ampermetre ile daha yüksek akım ölçülebilir mi?

Ürünün izin verilen maksimum akım değeri aşılmamalıdır. 10A kapasiteli bir modelle doğrudan daha yüksek akım ölçülmesi ürüne zarar verebilir. Daha yüksek ölçüm aralığına sahip ampermetre veya uygun şöntlü ölçüm sistemi kullanılmalıdır.

Analog mu dijital voltmetre mi daha iyidir?

Bu seçim uygulamaya bağlıdır. Dijital voltmetreler sayısal değer okumada kolaylık sağlarken analog voltmetreler gerilimdeki dalgalanmanın yönünü ibre hareketiyle göstermede avantajlıdır. Pano görünümü, hassasiyet beklentisi ve kullanım amacı birlikte değerlendirilmelidir.

Akü takibi için hangi voltmetre kullanılmalıdır?

Akünün nominal gerilimine uygun bir DC voltmetre seçilmelidir. 12V ve 24V akü uygulamalarında cihazın minimum çalışma gerilimi ile maksimum ölçüm aralığı kontrol edilmelidir. Panel montajı gereken uygulamalarda LED ekranlı dairesel modeller pratik kullanım sağlar.

22 mm voltmetre-ampermetre nereye monte edilir?

22 mm modeller çoğunlukla elektrik panolarına, makine kontrol kabinlerine ve kumanda kutularına monte edilir. Standart buton deliklerine benzer montaj yapısı sayesinde kompakt panolarda kolay yerleşim avantajı sunar.

Meon Robotik Otomasyon Voltmetre ve Ampermetre Çözümleri

Meon Robotik Otomasyon; elektronik projelerden endüstriyel otomasyon panolarına kadar farklı uygulamalarda kullanılabilecek voltmetre ampermetre fiyatları ve ürün seçeneklerini bir araya getirir. Kategoride analog ve dijital göstergeler, DC ve AC ölçüm cihazları, farklı panel ölçülerine sahip modeller ve çeşitli akım-gerilim aralıkları sunulmaktadır.

Projenizin çalışma gerilimini, maksimum akım değerini, gösterge tipini ve montaj ölçüsünü belirleyerek ihtiyacınıza uygun ürünü seçebilirsiniz. Güvenilir ölçüm, düzenli pano tasarımı ve kolay sistem takibi için Meon Robotik Otomasyon voltmetre-ampermetre seçeneklerini inceleyebilirsiniz.
