Elektromıknatıs ve Mıknatıslı Tutucu Çeşitleri

Elektromıknatıs, elektrik enerjisi uygulandığında manyetik çekim oluşturarak demir ve çelik gibi ferromanyetik parçaların tutulmasını sağlayan elektromekanik bir otomasyon bileşenidir. Enerji verildiğinde metal parçayı çeken, enerji kesildiğinde ise serbest bırakan çalışma prensibi sayesinde üretim hatları, robotik sistemler, kapı mekanizmaları ve parça taşıma uygulamalarında kontrollü bir tutma çözümü sunar.

Meon Robotik Otomasyon mıknatıs kategorisinde farklı gövde ölçülerine, çalışma gerilimlerine ve tutma kuvvetlerine sahip DC elektromıknatıs modelleri yer almaktadır. Kategorideki yuvarlak ve düz yüzeyli ürünler genel olarak vantuz tipi yapıya sahiptir. Bu yapı, uygun metal yüzeyle geniş temas kurulmasına ve kompakt bir gövde içerisinde yüksek manyetik kuvvet oluşturulmasına yardımcı olur.

Ürün seçenekleri arasında düşük ağırlıklı parçalar için kullanılabilen küçük mıknatıslı tutuculardan, ideal koşullarda yüksek tutma kuvveti sağlayabilen endüstriyel modellere kadar farklı alternatifler bulunur. Doğru model belirlenirken yalnızca kilogram cinsinden belirtilen teorik tutma kuvvetine değil; çalışma gerilimine, yüzey yapısına, montaj biçimine, gövde ölçülerine ve uygulamanın güvenlik gereksinimlerine de dikkat edilmelidir.

Elektromıknatıs Çeşitleri ve Alt Grupları

12V DC Elektromıknatıs Modelleri

12V elektromıknatıs modelleri; akü, adaptör, SMPS güç kaynağı ve uygun DC kontrol devrelerinin yaygın olarak kullanıldığı robotik ve otomasyon projeleri için pratik bir seçenektir. Kategori içerisinde 12V çalışma gerilimine sahip, farklı çap ve tutma kuvvetlerinde modeller bulunmaktadır. Kompakt ürünler küçük parça sabitleme ve deneysel sistemlerde kullanılabilirken daha büyük gövdeli seçenekler yüksek tutma kuvveti gerektiren uygulamalarda değerlendirilebilir.

12V modellerin PLC, Arduino, ESP32 veya benzeri bir kontrol kartıyla çalıştırılması planlandığında elektromıknatıs doğrudan kontrol kartı çıkışına bağlanmamalıdır. Yükün çektiği akıma uygun röle, MOSFET veya sürücü devresi kullanılmalı; bobinin meydana getirebileceği ters gerilime karşı uygun koruma elemanları tercih edilmelidir.

24V DC Elektromıknatıs Modelleri

24V elektromıknatıs çeşitleri, 24V DC kontrol geriliminin yaygın olduğu endüstriyel otomasyon panolarına kolayca entegre edilebilir. PLC kontrollü makineler, sıralama mekanizmaları, üretim hatları ve robotik taşıma sistemlerinde 24V güç kaynakları sıklıkla kullanıldığı için bu modeller profesyonel uygulamalarda önemli bir avantaj sağlar.

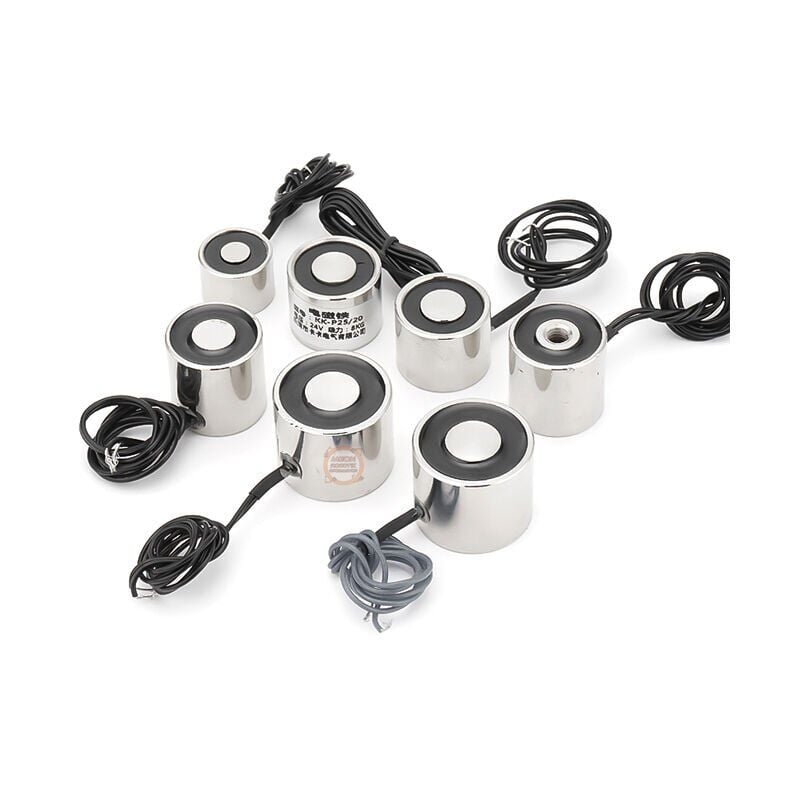

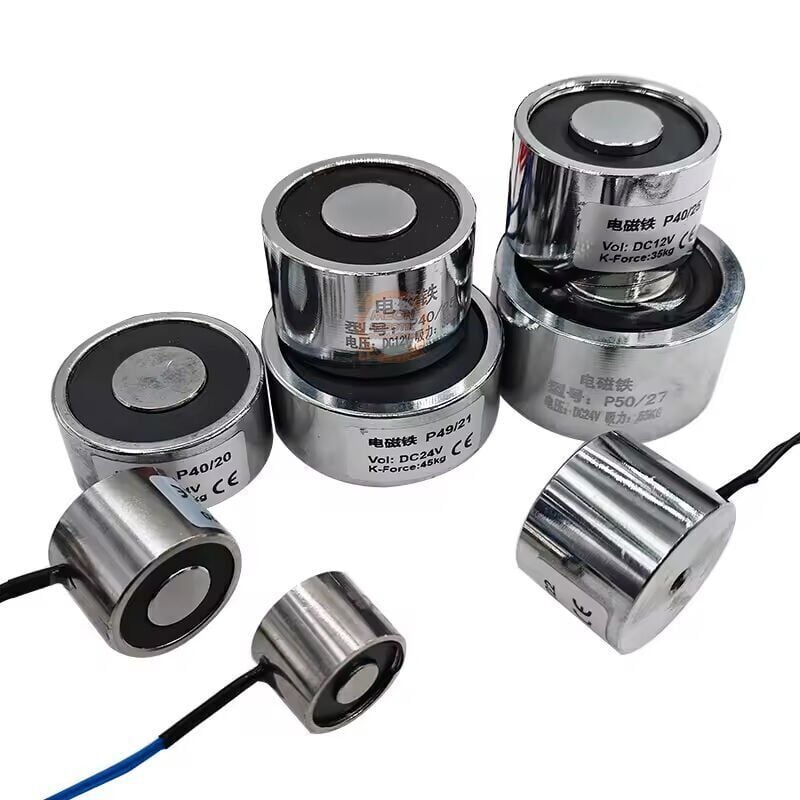

Kategoride küçük gövdeli 24V tutucuların yanında daha yüksek tutma kuvvetine sahip P30-25, P40-25 ve P60-60 gibi seçenekler bulunabilir. Uygulamada kullanılacak güç kaynağının yalnızca doğru gerilimi sağlaması yeterli değildir; elektromıknatısın nominal akımını karşılayabilecek kapasitede olması da gerekir.

Vantuz Tipi Yuvarlak Elektromıknatıslar

Vantuz tipi elektromıknatıs, düz metal yüzeylerde geniş temas alanı oluşturmak üzere tasarlanan yuvarlak gövdeli bir manyetik tutucudur. Genellikle merkez kısmındaki dişli montaj deliği veya bağlantı noktası aracılığıyla robot koluna, makine aparatına, hareketli mekanizmaya ya da sabit bir taşıyıcı plakaya monte edilir.

Bu ürünler vakum vantuzu gibi hava basıncıyla değil, elektrik enerjisiyle oluşturulan manyetik alan sayesinde çalışır. Bu nedenle yalnızca manyetik olarak çekilebilen uygun metal malzemelerde kullanılabilir. Alüminyum, pirinç, bakır, plastik, ahşap ve paslanmaz çeliğin bazı türleri elektromıknatıs tarafından yeterli seviyede tutulmayabilir.

Kompakt Mıknatıslı Tutucular

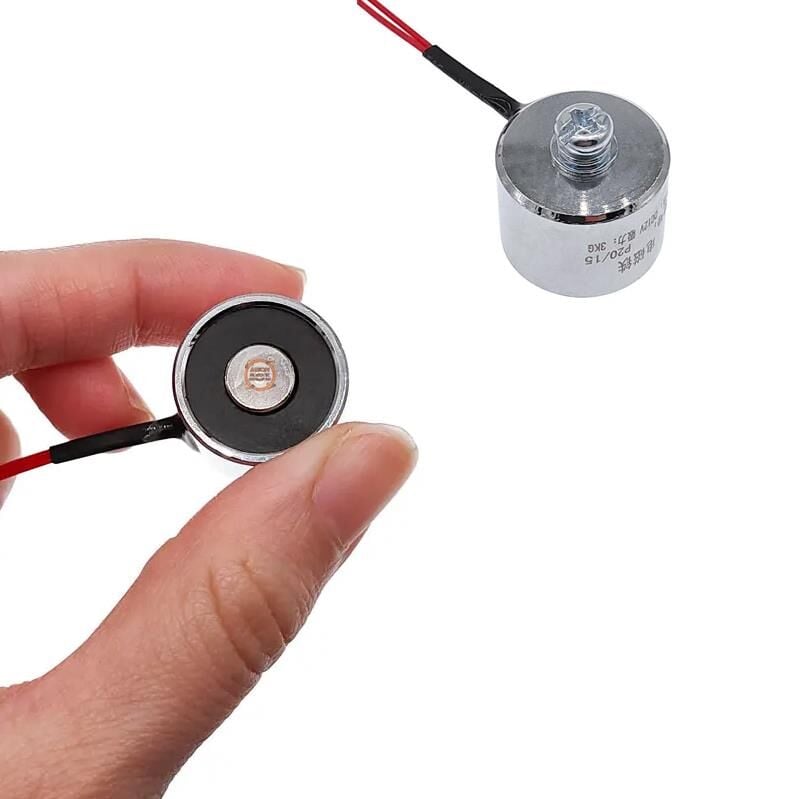

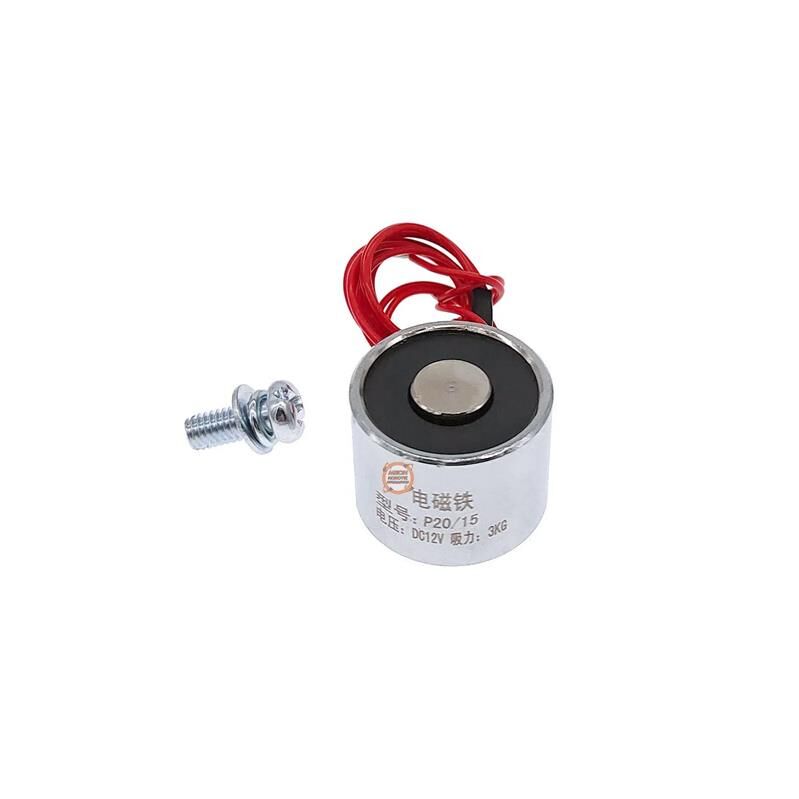

Mıknatıslı tutucu modelleri; dar montaj alanı bulunan cihazlar, küçük robotik mekanizmalar, elektronik kilit sistemleri, test aparatları ve hafif metal parçaların kontrolü için kullanılabilir. P20-15 ve P25-20 gibi kompakt ölçülü seçenekler, düşük ağırlık ve küçük gövde gerektiren projelere kolayca entegre edilebilir.

Küçük boyutlarına rağmen uygun yüzey şartlarında etkili bir çekim oluşturabilen bu modeller; prototip geliştirme, eğitim, laboratuvar ve hobi otomasyon çalışmalarında da değerlendirilebilir. Montaj sırasında ürünün arka gövdesine ve bağlantı kablolarına mekanik yük bindirilmemelidir.

Yüksek Tutma Kuvvetli Elektromıknatıslar

Güçlü elektromıknatıs modelleri, daha büyük çap ve gövde yapısı sayesinde uygun koşullarda yüksek manyetik tutma kuvveti sağlayabilir. Bu ürünler metal parçaların kaldırılması, taşınması, sabitlenmesi veya robotik sistem içerisinde kontrollü biçimde tutulması gereken uygulamalarda kullanılabilir.

Ürünlerde belirtilen maksimum kilogram değerleri, elektromıknatısın ideal kalınlıkta, düz, temiz ve tam temas sağlayan uygun bir metal yüzey üzerindeki teorik tutma kapasitesini ifade eder. Dikey çalışma, titreşim, yüzey boşluğu, boya, pas, yağ, metal kalınlığı ve parçanın hareket etmesi gerçek tutma kuvvetini önemli ölçüde azaltabilir.

Elektromıknatıs Seçerken Nelere Dikkat Edilmelidir?

Çalışma Gerilimi ve Güç Kaynağı

İlk olarak sistemde kullanılacak gerilim belirlenmelidir. 12V bir ürün 24V ile çalıştırılmamalı, 24V bir ürün de 12V ile beslendiğinde nominal performans göstermeyebileceği için doğru gerilim kullanılmalıdır. Seçilecek elektromıknatıs güç kaynağı, bobinin ihtiyaç duyduğu akımı güvenli biçimde sağlayabilmelidir.

Tutma Kuvveti ve Güvenlik Katsayısı

Taşınacak parçanın ağırlığı ile elektromıknatısın belirtilen kuvveti eşit seçilmemelidir. Darbe, titreşim, ivmelenme ve dikey hareket bulunan sistemlerde yüksek bir güvenlik katsayısı bırakılmalıdır. İnsanların veya değerli ekipmanların altında yük taşıyan uygulamalarda elektromıknatıs tek başına mekanik güvenlik ekipmanı olarak kullanılmamalıdır.

Temas Yüzeyi ve Metal Türü

Manyetik tutucu performansı, temas edilen yüzeyin malzemesine ve kalitesine doğrudan bağlıdır. Düz, temiz, kalın ve düşük karbonlu çelik yüzeyler daha iyi sonuç verir. Boyalı, paslı, eğimli, delikli veya pürüzlü yüzeylerde hava boşluğu meydana geldiği için çekim kuvveti düşebilir.

Gövde Ölçüsü ve Montaj Yapısı

Elektromıknatıs çapı, yüksekliği, kablo çıkış yönü ve montaj deliği sistemin mekanik tasarımıyla uyumlu olmalıdır. Robot kol uygulamalarında ürün ağırlığı ve ağırlık merkezi de hesaba katılmalıdır. Montaj vidasının elektromıknatıs gövdesine fazla ilerleyerek iç yapıya zarar vermemesi için uygun uzunlukta bağlantı elemanı kullanılmalıdır.

Çalışma Süresi ve Isınma

Elektromıknatıs bobinleri enerji altında kaldıkça ısınabilir. Sürekli çalışacak uygulamalarda ürünün görev döngüsü, ortam sıcaklığı, havalandırma koşulları ve enerji altında kalma süresi dikkate alınmalıdır. Aşırı sıcaklık bobin ömrünü, kablo izolasyonunu ve tutma performansını olumsuz etkileyebilir.

Elektromıknatıs Kullanım Alanları

• Robot kol ve pick and place elektromıknatıs uygulamaları
• Metal parça tutma, kaldırma ve bırakma mekanizmaları
• Otomatik üretim, montaj ve paketleme hatları
• Metal ürün sıralama ve ayrıştırma sistemleri
• PLC kontrollü endüstriyel otomasyon makineleri
• Otomatik kapı, kapak ve kilitleme mekanizmaları
• Test cihazları ve laboratuvar ekipmanları
• Konveyör üzerindeki metal parçaların yönlendirilmesi
• Robotik taşıma ve mobil robot projeleri
• Arduino ve mikrodenetleyici kontrollü hobi projeleri
• Kesme, taşlama ve işleme sırasında yardımcı parça sabitleme sistemleri

Elektromıknatısların Avantajları

• Elektrik sinyaliyle hızlı şekilde açılıp kapatılabilir.
• Metal parçaların kontrollü olarak tutulmasını ve bırakılmasını sağlar.
• PLC, röle, MOSFET ve otomasyon kontrol sistemleriyle kullanılabilir.
• Kompakt gövde içerisinde yüksek çekim kuvveti sunabilir.
• Pnömatik sisteme ve basınçlı hava hattına ihtiyaç duymaz.
• Robotik ve otomatik üretim sistemlerine kolayca entegre edilebilir.
• Farklı çalışma gerilimi, çap ve tutma kuvveti seçenekleri bulunur.
• Tekrarlayan parça tutma ve bırakma işlemlerini otomatikleştirir.

Sıkça Sorulan Sorular

Elektromıknatıs nasıl çalışır?

Elektromıknatısın içerisindeki bobine DC gerilim uygulandığında manyetik alan meydana gelir ve uygun metal yüzey çekilir. Enerji kesildiğinde manyetik alan büyük ölçüde ortadan kalkar ve tutulan parça serbest bırakılır.

Elektromıknatıs her metali tutar mı?

Hayır. Elektromıknatıslar en iyi demir ve uygun çelik yüzeylerde çalışır. Alüminyum, bakır, pirinç, plastik ve ahşap malzemeleri doğrudan tutmaz. Bazı paslanmaz çelik türlerinde de çekim çok düşük olabilir.

12V ve 24V elektromıknatıs arasındaki fark nedir?

Temel fark nominal çalışma gerilimidir. Sisteminizdeki güç kaynağı ve kontrol panosu hangi gerilime uygunsa o modele yönelmeniz gerekir. Tutma kuvveti yalnızca gerilime değil, ürünün gövde ve bobin tasarımına da bağlıdır.

100 kg elektromıknatıs gerçekten 100 kg kaldırır mı?

Belirtilen değer ideal laboratuvar koşullarındaki maksimum teorik tutma kuvvetidir. Gerçek uygulamada yüzey kalitesi, metal kalınlığı, temas alanı, hareket yönü, titreşim ve güvenlik katsayısı nedeniyle kullanılabilir kapasite daha düşük olacaktır.

Elektromıknatıs Arduino ile kontrol edilebilir mi?

Evet, ancak doğrudan Arduino pinine bağlanmamalıdır. Elektromıknatısın gerilim ve akım değerine uygun bir MOSFET, röle modülü veya sürücü devresi kullanılmalı ve ters gerilim koruması sağlanmalıdır.

Elektrik kesilince elektromıknatıs tutmaya devam eder mi?

Bu kategorideki enerjilendiğinde tutan standart modellerde elektrik kesildiğinde çekim kuvveti ortadan kalkar. Elektrik kesintisinde yükün düşmesi tehlike oluşturacaksa mekanik kilit, emniyet aparatı veya farklı bir güvenlik sistemi kullanılmalıdır.

Elektromıknatıs neden ısınır?

Bobinden elektrik akımı geçtiğinde doğal olarak ısı meydana gelir. Uzun süre kesintisiz enerji verilmesi, yanlış gerilim kullanılması veya yetersiz havalandırma sıcaklığı artırabilir. Ürün sıcaklığı çalışma sırasında kontrol edilmelidir.

Meon Robotik Otomasyon Elektromıknatıs Çözümleri

Meon Robotik Otomasyon; robotik, elektronik ve endüstriyel otomasyon projelerine yönelik farklı gerilim, gövde ölçüsü ve tutma kuvvetlerinde elektromıknatıs fiyatları ve ürün seçenekleri sunar. Küçük robotik mekanizmalardan yüksek kuvvet gerektiren endüstriyel parça tutma uygulamalarına kadar ihtiyacınıza uygun modeli kategori içerisinden inceleyebilirsiniz.

Doğru elektromıknatıs seçimi; sistemin daha güvenli, kontrollü ve verimli çalışmasına yardımcı olur. Ürün sayfalarındaki çalışma gerilimi, ölçü, tutma kuvveti ve montaj bilgilerini karşılaştırarak projenize uygun elektromanyetik tutucu modelini Meon Robotik Otomasyon güvencesiyle sipariş edebilirsiniz.
