Hız Kontrol Cihazı, Sürücü İnverter ve Frenleme Direnci Çeşitleri

Endüstriyel motorların hızını, torkunu ve çalışma yönünü hassas biçimde kontrol etmek için kullanılan hız kontrol cihazı, motor sürücü inverter ve frenleme direnci çeşitlerini Meon Robotik Otomasyon güvencesiyle inceleyebilirsiniz. Farklı motor güçlerine, şebeke gerilimlerine ve uygulama ihtiyaçlarına uygun olarak sunulan inverter modelleri; CNC makinelerinden konveyör sistemlerine, pompalardan fanlara kadar çok geniş bir kullanım alanına sahiptir.

Kategorimizde Shihlin, Delta, DEG Drive, Folinn, Siemens ve BMBC gibi endüstriyel otomasyon sektöründe tercih edilen markaların farklı güç ve özelliklerdeki ürünleri bulunmaktadır. Monofaze veya trifaze beslemeye uygun modeller arasından motor gücünüze ve uygulama şartlarınıza uygun ürünü seçebilirsiniz.

Hız Kontrol Cihazı Nedir?

Hız kontrol cihazı, elektrik motoruna uygulanan frekans ve gerilim değerlerini kontrol ederek motorun dönüş hızının ayarlanmasını sağlayan elektronik bir sürücü sistemidir. Bu cihazlar piyasada frekans inverteri, motor sürücüsü, AC sürücü, VFD sürücü, frekans konvertörü ve hız kontrol sürücüsü gibi farklı isimlerle de anılmaktadır.

Standart bir asenkron motor doğrudan şebekeye bağlandığında sabit hızda çalışır. Hız kontrol cihazı kullanıldığında ise motorun devri uygulamanın gerektirdiği seviyeye ayarlanabilir. Böylece makine hareketleri daha kontrollü hâle gelir, kalkış ve duruş sırasında oluşabilecek mekanik darbeler azaltılır ve üretim sürecinde daha hassas kontrol sağlanır.

İnverter Sürücü Ne İşe Yarar?

İnverter sürücüler, AC motorların çalışma hızını ve yönünü kontrol etmenin yanı sıra motorun kalkış, duruş ve hızlanma sürelerinin ayarlanmasına da imkân tanır. Motorun bir anda tam hızda çalışmaya başlaması yerine, belirlenen hızlanma süresine göre kontrollü şekilde devreye girmesini sağlar.

Aynı şekilde motor durdurulurken de ani duruş yerine yavaşlama süresi belirlenebilir. Bu özellik; konveyör, fan, pompa, spindle motor, karıştırıcı, paketleme makinesi ve CNC uygulamalarında sistemin daha dengeli çalışmasına yardımcı olur.

Hız Kontrol Cihazlarının Temel Görevleri

• AC motorların dönüş hızını kontrol etmek
• Motorun ileri ve geri yönde çalışmasını sağlamak
• Yumuşak kalkış ve kontrollü duruş gerçekleştirmek
• Hızlanma ve yavaşlama sürelerini ayarlamak
• Motorun çalışma frekansını değiştirmek
• Motor akımı ve çalışma değerlerini izlemek
• Aşırı akım ve aşırı gerilim gibi durumlarda koruma sağlamak
• Harici potansiyometre, PLC veya kontrol kartı üzerinden hız kontrolü yapmak
• Üretim hızını ve makine performansını uygulamaya göre ayarlamak

Monofaze ve Trifaze Hız Kontrol Cihazları

Hız kontrol cihazı seçerken dikkat edilmesi gereken en önemli özelliklerden biri cihazın giriş ve çıkış gerilimidir. Uygulamanın bulunduğu ortamda kullanılabilen şebeke gerilimine göre monofaze veya trifaze inverter tercih edilmelidir.

220V Monofaze Girişli İnverterler

220V monofaze girişli inverterler, trifaze elektrik hattının bulunmadığı atölye, işletme ve hobi uygulamalarında sıklıkla tercih edilir. Bu sürücüler modele bağlı olarak 220V monofaze şebekeden beslenerek uygun trifaze motorların kontrol edilmesini sağlar.

Masaüstü CNC makineleri, spindle motor sistemleri, küçük konveyörler, fanlar, pompalar ve atölye makineleri monofaze girişli sürücülerin yaygın kullanım alanları arasında bulunur.

380V Trifaze Girişli İnverterler

380V trifaze inverter modelleri, daha yüksek güçlü motorların ve endüstriyel makinelerin kontrolünde kullanılır. Fabrikalar, üretim hatları, büyük pompalar, kompresörler, ağır hizmet tipi konveyörler ve yüksek güçlü spindle motor uygulamalarında trifaze hız kontrol cihazları tercih edilebilir.

Cihazın giriş ve çıkış gerilimi mutlaka motorun etiket bilgileri ve mevcut elektrik altyapısı ile uyumlu olmalıdır. Yanlış gerilim değerine sahip sürücü seçimi motorun veya inverterin zarar görmesine neden olabilir.

Hız Kontrol Cihazı Gücü Nasıl Seçilir?

İnverter seçimi yapılırken yalnızca cihazın fiziksel ölçülerine veya fiyatına bakılmamalıdır. Motorun nominal gücü, akımı, gerilimi, çalışma şekli ve yük karakteristiği birlikte değerlendirilmelidir.

Hız kontrol cihazının kW değeri genel olarak kontrol edilecek motorun gücüne uygun olmalıdır. Bununla birlikte ağır yük altında çalışan makinelerde, sık kalkış-duruş yapılan uygulamalarda veya yüksek başlangıç torku gereken sistemlerde motor akımı ve sürücünün ağır hizmet kapasitesi ayrıca değerlendirilmelidir.

İnverter Seçiminde Dikkat Edilecek Özellikler

• Motorun nominal gücü ve kW değeri
• Motor etiketinde belirtilen nominal akım
• Motorun çalışma gerilimi
• Monofaze veya trifaze şebeke yapısı
• Motorun boşta veya yük altında çalışma durumu
• Sabit tork ya da değişken tork ihtiyacı
• Gerekli minimum ve maksimum çalışma frekansı
• Hızlı duruş ve frenleme gereksinimi
• PLC veya harici kontrol sistemi bağlantısı
• Analog, dijital ve haberleşme girişleri
• Ortam sıcaklığı, havalandırma ve pano koşulları

Uygun olmayan güçte bir sürücü seçilmesi; aşırı akım hatası, yetersiz tork, düzensiz çalışma veya cihazın korumaya geçmesi gibi sorunlara neden olabilir. Bu nedenle seçim sırasında motor etiketi üzerindeki kW, voltaj, amper ve bağlantı bilgileri dikkate alınmalıdır.

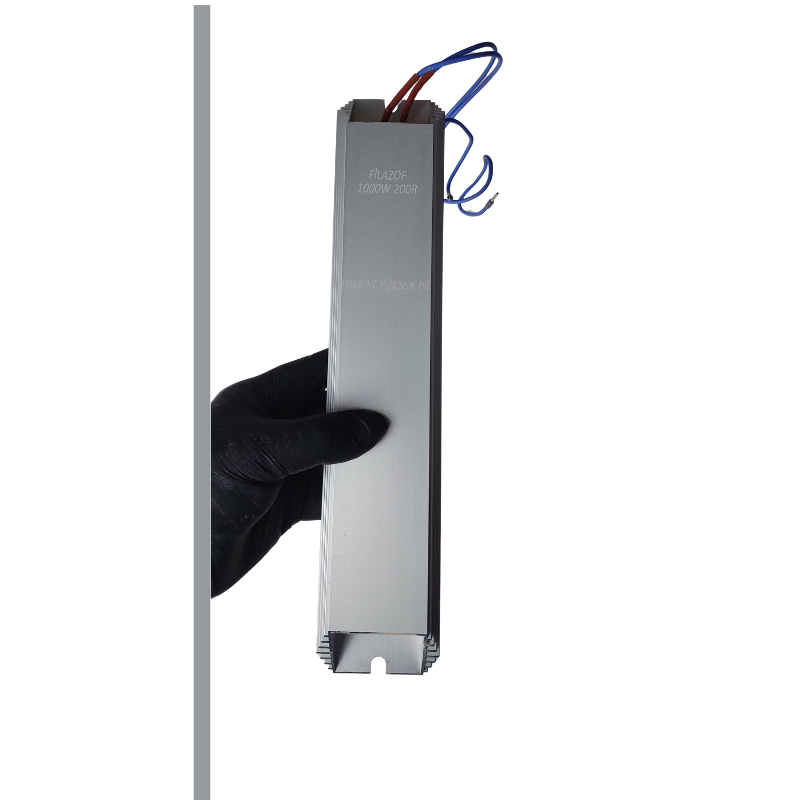

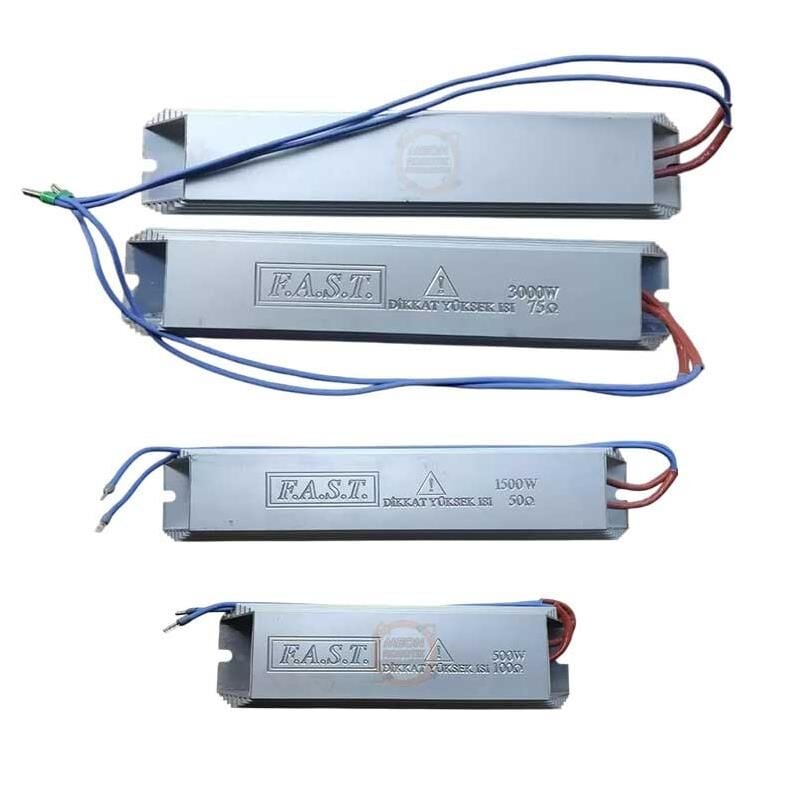

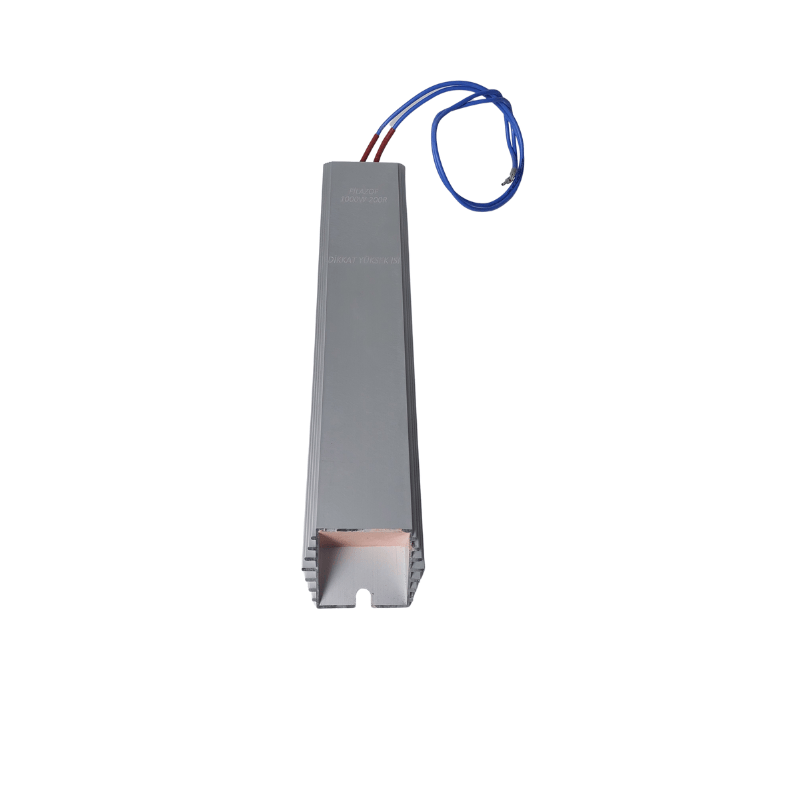

Frenleme Direnci Nedir?

Frenleme direnci, inverter kontrollü motorların hızlı veya kontrollü biçimde durdurulması sırasında ortaya çıkan rejeneratif enerjinin ısıya dönüştürülerek sistemden uzaklaştırılmasını sağlayan elektriksel bir elemandır.

Motor yavaşlarken veya yüksek ataletli bir yük durdurulurken jeneratör gibi davranabilir ve inverterin DC bara gerilimini yükseltebilir. Uygun frenleme direnci kullanılması, bu enerjinin kontrollü biçimde harcanmasına yardımcı olur ve sürücünün aşırı gerilim hatasına geçme riskini azaltabilir.

Frenleme Direnci Hangi Uygulamalarda Kullanılır?

• Hızlı durması gereken CNC spindle motorlarında
• Vinç ve kaldırma sistemlerinde
• Yüksek ataletli fan uygulamalarında
• Konveyör ve taşıma sistemlerinde
• Asansör ve dikey hareket sistemlerinde
• Santrifüj ve tambur uygulamalarında
• Sık kalkış ve duruş yapan üretim makinelerinde
• Kısa yavaşlama süresi istenen motor sistemlerinde

Her inverter frenleme direnci bağlantısını doğrudan desteklemeyebilir. Bazı modellerde dahili frenleme ünitesi bulunurken bazı modellerde harici frenleme ünitesi gerekebilir. Direnç değeri ve güç kapasitesi, sürücünün teknik dokümanında belirtilen sınırlara uygun seçilmelidir.

CNC ve Spindle Motor İçin Hız Kontrol Cihazı

CNC makinelerinde kullanılan spindle motorların hız kontrolü genellikle inverter sürücüler ile gerçekleştirilir. İnverter sayesinde spindle motorun frekansı değiştirilerek farklı kesici takımlara ve işlenecek malzemelere uygun devir ayarı yapılabilir.

Ahşap, plastik, pleksi, alüminyum, kompozit ve benzeri malzemelerin işlenmesinde kullanılacak spindle devri; takım çapı, malzeme türü ve ilerleme hızına göre değişebilir. Bu nedenle CNC uygulamalarında hassas frekans ayarı yapabilen uygun bir hız kontrol cihazı kullanılması önemlidir.

Spindle motor için inverter seçerken motorun yalnızca kW değeri değil; nominal gerilimi, nominal akımı, çalışma frekansı ve maksimum frekans değeri de kontrol edilmelidir. Özellikle yüksek devirli spindle motorlarda sürücünün gerekli frekans aralığını desteklemesi gerekir.

Pompa ve Fan Uygulamalarında İnverter Kullanımı

Pompa ve fan sistemlerinde motorun sürekli tam kapasitede çalıştırılması her zaman gerekli değildir. İnverter sürücü kullanılarak motor devri ihtiyaca göre ayarlanabilir. Böylece hava debisi, su akışı veya basınç uygulamanın gerektirdiği seviyede tutulabilir.

Havalandırma sistemleri, su pompaları, sirkülasyon pompaları, soğutma kuleleri ve endüstriyel fanlarda inverter kullanımı; daha kontrollü çalışma, daha düşük mekanik zorlanma ve uygun çalışma şartlarında enerji tüketiminin azaltılması gibi avantajlar sağlayabilir.

Konveyör ve Üretim Hatlarında Motor Sürücü Kullanımı

Konveyör sistemlerinde ürün taşıma hızının üretim hattına uygun biçimde ayarlanması gerekir. Hız kontrol cihazı kullanılarak bant hızı hassas şekilde düzenlenebilir ve üretim hattındaki diğer makinelerle senkronizasyon sağlanabilir.

Paketleme makineleri, dolum sistemleri, etiketleme makineleri, karıştırıcılar, kesme makineleri ve otomatik üretim hatlarında inverter sürücüler hem manuel hem de otomatik kontrol sistemleriyle kullanılabilir.

PLC ile İnverter Kontrolü

Uyumlu inverter modelleri PLC, CNC kontrol kartı veya farklı otomasyon cihazları üzerinden kontrol edilebilir. Dijital girişler üzerinden çalıştırma, durdurma, ileri ve geri yön komutları verilebilir. Analog giriş üzerinden ise hız referansı gönderilebilir.

İnverter modeline göre 0-10V, 4-20mA, dijital girişler, röle çıkışları veya seri haberleşme seçenekleri bulunabilir. Kullanılacak kontrol yöntemi belirlenirken sürücünün giriş ve çıkış özellikleri mutlaka incelenmelidir.

Hız Kontrol Cihazının Avantajları

• Motor hızının uygulamaya göre ayarlanabilmesi
• Daha kontrollü kalkış ve duruş imkânı
• Mekanik aktarma elemanlarının daha az zorlanması
• Üretim hızının hassas biçimde düzenlenmesi
• Fan ve pompa uygulamalarında verimli çalışma
• Motor yönünün elektronik olarak değiştirilebilmesi
• PLC ve otomasyon sistemlerine entegre edilebilmesi
• Arıza ve çalışma bilgilerinin cihaz ekranından izlenebilmesi
• Farklı motor çalışma senaryolarının parametrelerle ayarlanabilmesi

İnverter Montajında Dikkat Edilmesi Gerekenler

Hız kontrol cihazlarının montajı, ürünün kullanım kılavuzunda belirtilen elektriksel ve mekanik şartlara uygun şekilde yapılmalıdır. İnverterin yeterli hava dolaşımı bulunan bir pano içerisine yerleştirilmesi ve çevresinde uygun soğutma boşluğu bırakılması önemlidir.

• Şebeke bağlantısı yapılmadan önce cihazın gerilim değeri kontrol edilmelidir.
• Motor ve sürücü topraklama bağlantıları doğru şekilde yapılmalıdır.
• Giriş ve motor çıkış kabloları birbirine karıştırılmamalıdır.
• Motor çıkışına uygun olmayan anahtarlama elemanları bağlanmamalıdır.
• Kumanda ve güç kabloları mümkün olduğunca ayrı güzergâhlardan geçirilmelidir.
• Frenleme direnci bağlantısı yalnızca uygun terminallere yapılmalıdır.
• Cihazın havalandırma kanalları kapatılmamalıdır.
• Parametre ayarları motor etiket değerlerine göre yapılmalıdır.
• Elektrik bağlantıları yetkin kişiler tarafından gerçekleştirilmelidir.

İnverterin giriş terminalleri ile motor çıkış terminallerinin yanlış bağlanması cihazda ciddi hasara neden olabilir. Montajdan önce ürün bağlantı şeması ve kullanım kılavuzu dikkatlice incelenmelidir.

Hız Kontrol Cihazı Parametre Ayarları

İnverter sürücü devreye alınmadan önce motor bilgileri ve uygulama ihtiyaçları doğrultusunda temel parametrelerin ayarlanması gerekir. Parametre isimleri ve numaraları marka ile modele göre değişebilir.

Sık Kullanılan İnverter Parametreleri

• Motor nominal gerilimi
• Motor nominal akımı
• Motor nominal frekansı
• Motor nominal devir değeri
• Minimum çalışma frekansı
• Maksimum çalışma frekansı
• Hızlanma süresi
• Yavaşlama süresi
• Çalıştırma komutu kaynağı
• Frekans referansı kaynağı
• İleri ve geri yön kontrolü
• Analog giriş fonksiyonları
• Dijital giriş ve röle çıkış fonksiyonları

Motor parametrelerinin hatalı girilmesi motorun verimsiz çalışmasına, aşırı akım çekmesine veya sürücünün hata vermesine neden olabilir. İlk devreye alma sırasında motor mümkünse kontrollü şekilde test edilmelidir.

Hız Kontrol Cihazlarında Sık Karşılaşılan Hatalar

İnverterlerde görüntülenen hata kodları marka ve modele göre değişmekle birlikte, temel hata nedenleri genellikle benzer çalışma koşullarından kaynaklanır.

• Aşırı akım: Motor sıkışması, kısa hızlanma süresi veya yanlış sürücü seçimi
• Aşırı gerilim: Çok kısa yavaşlama süresi veya yüksek ataletli yük
• Düşük gerilim: Şebeke geriliminin yetersiz veya kararsız olması
• Aşırı sıcaklık: Yetersiz havalandırma, yüksek ortam sıcaklığı veya fan problemi
• Motor aşırı yükü: Motorun kapasitesinin üzerinde yük altında çalışması
• Faz veya bağlantı hatası: Şebeke, motor veya kablo bağlantılarında problem bulunması

Hata oluştuğunda cihaz tekrar tekrar çalıştırılmadan önce hata kodunun kullanım kılavuzundaki açıklaması kontrol edilmeli ve sorunun kaynağı giderilmelidir.

Hız Kontrol Cihazı Markaları

Meon Robotik Otomasyon hız kontrol cihazı kategorisinde farklı bütçe, güç ve otomasyon ihtiyaçlarına uygun çeşitli marka ve model seçenekleri bulunmaktadır.

Shihlin Hız Kontrol Cihazları

Shihlin inverter modelleri; CNC, spindle motor, konveyör, fan, pompa ve genel makine otomasyonu uygulamalarında değerlendirilebilecek farklı güç seçenekleri sunar.

Delta İnverter Sürücüler

Delta hız kontrol cihazları, farklı seri ve güç seçenekleriyle endüstriyel otomasyon uygulamalarında yaygın olarak kullanılmaktadır. Monofaze ve trifaze besleme seçeneklerine sahip modeller arasından uygulamaya uygun seçim yapılabilir.

DEG Drive Hız Kontrol Cihazları

DEG Drive inverter modelleri, farklı motor güçlerine yönelik seçenekleriyle makine otomasyonu ve motor kontrol uygulamalarında kullanılabilir.

Folinn Hız Kontrol Cihazları

Folinn hız kontrol cihazları; farklı gerilim, güç ve kontrol ihtiyaçlarına yönelik modelleriyle CNC, spindle motor ve genel endüstriyel makine uygulamalarında tercih edilebilir. Uyumlu modeller için harici keypad gibi aksesuar seçenekleri de değerlendirilebilir.

Siemens İnverter Sürücüler

Siemens hız kontrol cihazları, endüstriyel otomasyon projelerinde motor hızının ve çalışma parametrelerinin kontrol edilmesine yönelik çözümler sunar.

BMBC Hız Kontrol Cihazları

BMBC inverter modelleri, farklı güçteki AC motorların kontrol edilmesine yönelik alternatifler arasında yer almaktadır. Ürün seçimi motorun teknik özelliklerine göre yapılmalıdır.

Hız Kontrol Cihazı Fiyatları

Hız kontrol cihazı fiyatları; ürünün markasına, güç değerine, giriş gerilimine, çıkış akımına, kontrol özelliklerine ve haberleşme seçeneklerine göre değişebilir. Küçük güçlü 220V inverter modelleri ile yüksek güçlü 380V endüstriyel sürücüler arasında fiyat farklılıkları bulunması normaldir.

Sadece en düşük fiyatlı ürünü tercih etmek yerine motorla tam uyumlu, gerekli akım kapasitesini karşılayan ve uygulamanın kontrol ihtiyaçlarını destekleyen bir model seçilmelidir. Doğru sürücü seçimi, sistemin daha kararlı ve güvenli çalışmasına yardımcı olur.

Neden Meon Robotik Otomasyon?

Meon Robotik Otomasyon üzerinden ihtiyacınıza uygun hız kontrol cihazı, inverter sürücü, inverter aksesuarı ve frenleme direnci çeşitlerini inceleyebilirsiniz. CNC sistemleri, spindle motorlar, endüstriyel makineler ve otomasyon projeleri için farklı marka ve güç seçeneklerini karşılaştırarak uygun ürünü belirleyebilirsiniz.

• Farklı marka ve güç seçenekleri
• Monofaze ve trifaze inverter modelleri
• CNC ve spindle motor uygulamalarına uygun ürünler
• Endüstriyel otomasyon çözümleri
• Frenleme direnci ve sürücü aksesuarları
• Güvenli online alışveriş imkânı
• Stoklu ürünlerde hızlı kargo avantajı

Sıkça Sorulan Sorular

Hız kontrol cihazı ile inverter aynı cihaz mıdır?

Motor kontrol uygulamalarında hız kontrol cihazı, inverter, AC sürücü ve frekans konvertörü ifadeleri çoğunlukla aynı ürün grubunu tanımlamak için kullanılmaktadır.

220V elektrik ile trifaze motor çalıştırılabilir mi?

Motorun bağlantı ve gerilim değerleri uygunsa, uygun özellikte 220V monofaze girişli ve trifaze çıkışlı bir inverterle bazı trifaze motorlar çalıştırılabilir. Motor etiketi ve sürücü çıkış değerleri mutlaka kontrol edilmelidir.

İnverter motor gücünden büyük seçilebilir mi?

Belirli uygulamalarda daha yüksek güçlü inverter kullanılabilir; ancak motor koruma parametrelerinin motorun nominal akımına göre doğru ayarlanması gerekir. Gereğinden çok büyük cihaz seçimi her zaman ekonomik veya teknik açıdan avantaj sağlamaz.

İnverter motor devrini artırır mı?

İnverter motor frekansını değiştirerek motor devrini kontrol eder. Motorun nominal frekansının üzerinde çalıştırılması motorun mekanik ve elektriksel sınırlarına bağlıdır. Motor üreticisinin izin verdiği maksimum devir ve frekans değerleri aşılmamalıdır.

Her invertere frenleme direnci bağlanabilir mi?

Hayır. İnverterin frenleme direnci veya frenleme ünitesi bağlantısını desteklemesi gerekir. Bağlantı terminalleri, minimum direnç değeri ve uygun güç bilgileri cihazın teknik dokümanından kontrol edilmelidir.

Spindle motor için inverter nasıl seçilir?

Spindle motorun kW, voltaj, amper, nominal frekans ve maksimum frekans değerleri dikkate alınmalıdır. Seçilen inverter motorun çalışma frekansını desteklemeli ve yeterli çıkış akımına sahip olmalıdır.

İnverter çıkışına birden fazla motor bağlanabilir mi?

Bazı özel uygulamalarda tek sürücü ile birden fazla motor çalıştırılabilir; ancak motorların aynı anda çalışması, toplam akım, ayrı termik koruma ve kontrol yöntemi gibi konuların doğru hesaplanması gerekir. Standart uygulamalarda her motor için ayrı sürücü kullanılması daha kontrollü bir çözüm olabilir.

Hız kontrol cihazı enerji tasarrufu sağlar mı?

Özellikle fan ve pompa gibi değişken torklu uygulamalarda motorun ihtiyaca göre daha düşük hızda çalıştırılması enerji tüketiminin azaltılmasına yardımcı olabilir. Sağlanabilecek tasarruf uygulamanın yük yapısına ve çalışma süresine bağlıdır.

Frenleme direnci neden ısınır?

Frenleme direnci, motorun yavaşlaması sırasında oluşan elektrik enerjisini ısıya dönüştürdüğü için çalışma sırasında ısınır. Bu nedenle uygun havalandırmaya sahip, yanıcı malzemelerden uzak ve güvenli bir alana monte edilmelidir.
