Alüminyum Soğutucular ile Elektronik Devrelerde Etkili Isı Yönetimi

Alüminyum soğutucular, elektronik bileşenlerin çalışması sırasında ortaya çıkan ısıyı daha geniş bir yüzeye yayarak ortam havasına aktarılmasına yardımcı olan pasif soğutma elemanlarıdır. Güç transistörleri, MOSFET'ler, IGBT modülleri, voltaj regülatörleri, LED sistemleri, motor sürücüleri ve güç kaynakları gibi yüksek akım altında çalışan bileşenlerde sıcaklık kontrolü büyük önem taşır. Uygun bir soğutucu kullanılmadığında elektronik komponentin sıcaklığı yükselerek performans kaybına, kararsız çalışmaya veya bileşenin kullanım ömrünün kısalmasına neden olabilir.

Alüminyum; düşük ağırlığı, işlenebilir yapısı, korozyon direnci ve başarılı ısı iletim özellikleri nedeniyle elektronik soğutucu üretiminde yaygın olarak tercih edilir. Kanatlı profil yapısına sahip elektronik devre soğutucusu modelleri, yüzey alanını artırarak doğal hava dolaşımıyla daha etkili ısı dağılımı sağlar. Meon Robotik Otomasyon ürün grubunda ASE marka, farklı profil ve kesim uzunluklarına sahip siyah eloksallı ve doğal alüminyum soğutucu seçenekleri bulunmaktadır.

Kategoride yer alan 45 AS, 57 AS, 59 AS, 110 AS ve 255 AS profil seçenekleri; farklı elektronik bileşenlere, devre kutularına ve montaj alanlarına uyum sağlayabilecek çeşitli geometriler sunar. 25 mm, 30 mm ve 70 mm gibi farklı kesim uzunluklarına sahip modeller arasından uygulamanın ısı yüküne ve fiziksel ölçülerine uygun seçim yapılabilir.

Alüminyum Soğutucu Çeşitleri ve Profil Seçenekleri

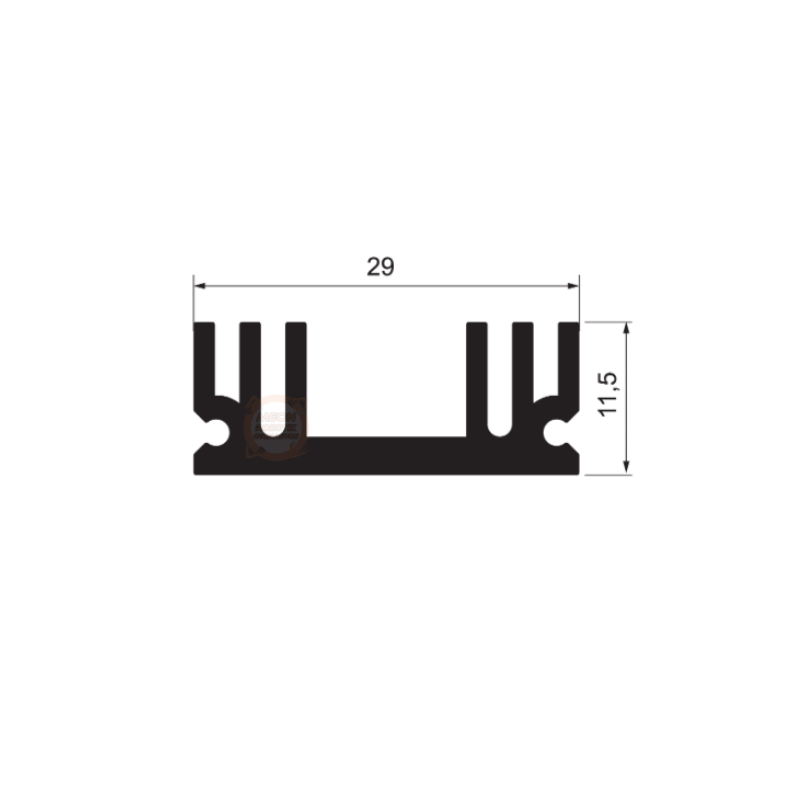

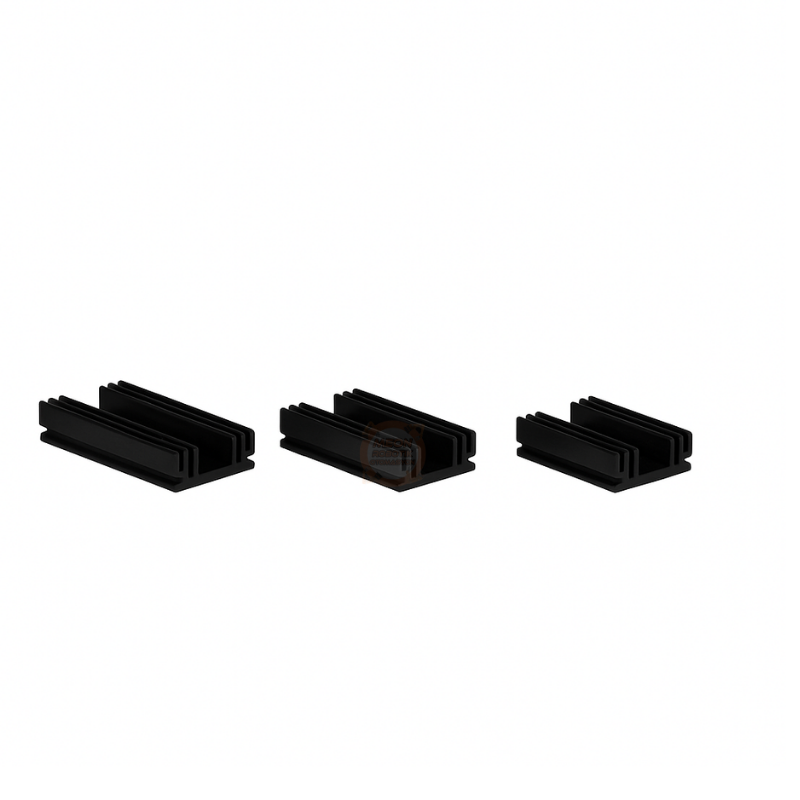

45 AS Siyah Eloksallı Alüminyum Soğutucular

45 AS profil yapısına sahip siyah eloksallı alüminyum soğutucu modelleri, elektronik kartlar ve güç bileşenleri için kompakt bir pasif soğutma çözümü sunar. Kategoride 25 mm ve 30 mm kesim uzunluğuna sahip 45 AS seçenekleri bulunmaktadır. Kompakt ölçüleri sayesinde sınırlı montaj alanına sahip kontrol kartlarında, güç devrelerinde ve kutu içi elektronik uygulamalarda değerlendirilebilir.

Siyah eloksal kaplama, alüminyum yüzey üzerinde koruyucu bir tabaka oluştururken ürüne düzenli ve profesyonel bir görünüm kazandırır. Bu modeller seçilirken soğutulacak bileşenin taban ölçüsü, bağlantı deliği konumu ve devre kutusundaki hava dolaşımı birlikte değerlendirilmelidir.

57 AS 25 mm ve 30 mm Alüminyum Soğutucular

57 AS profilli ürünler, farklı montaj ihtiyaçlarına cevap verebilmek amacıyla 25 mm ve 30 mm kesim seçenekleriyle sunulur. 57 AS alüminyum soğutucu, transistör, regülatör, sürücü devresi ve benzeri elektronik komponentlerde oluşan ısının dağıtılmasına yardımcı olabilir. Profilin kanat yapısı, alüminyum yüzey ile ortam havası arasındaki temas alanını artırır.

25 mm uzunluğundaki model daha kompakt uygulamalara yönelikken 30 mm model, benzer profil yapısında daha geniş montaj yüzeyi sağlayabilir. Seçim sırasında yalnızca uzunluk değil; profil genişliği, kanat yüksekliği, montaj yönü ve soğutulacak komponentin kayıp gücü de dikkate alınmalıdır.

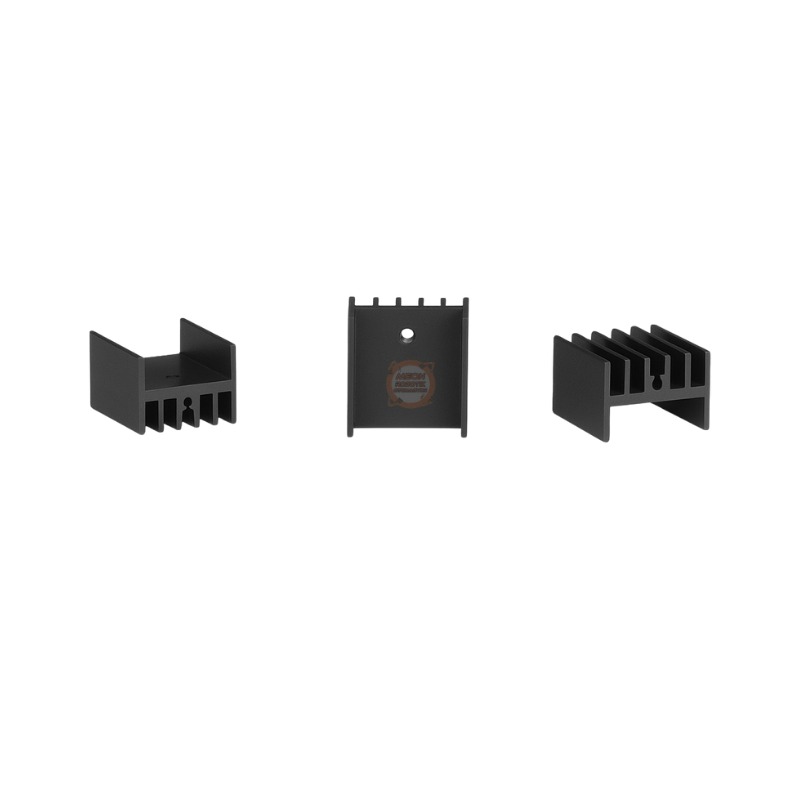

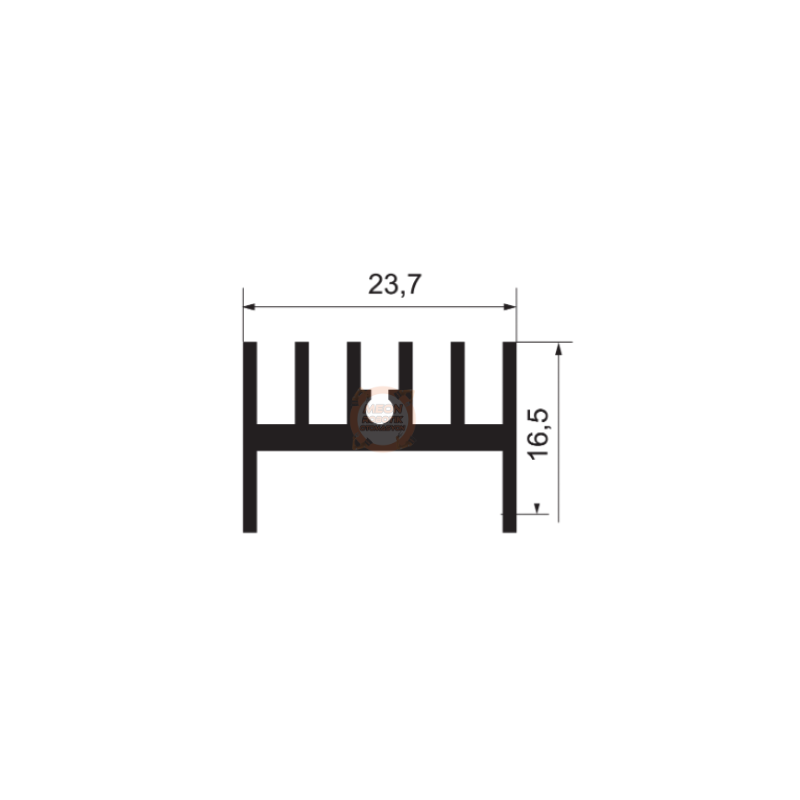

59 AS Siyah Eloksallı Soğutucu Profilleri

59 AS serisi, kategoride 25 mm ve 30 mm kesim uzunluğuna sahip modellerle temsil edilmektedir. Bu kanatlı alüminyum soğutucu seçenekleri, elektronik kart üzerinde lokal ısı oluşturan yarı iletkenlerin soğutulması için kullanılabilir. Doğru montaj yapıldığında bileşenin ürettiği ısı önce alüminyum tabana, ardından kanatlara ve son olarak ortam havasına aktarılır.

59 AS profil tercih edilirken elektronik komponent ile soğutucu arasında tam yüzey teması sağlanması önemlidir. Yüzeylerin düzgün olması ve gerektiğinde uygun termal macun ya da termal ped kullanılması, temas yüzeyindeki mikroskobik hava boşluklarının azaltılmasına yardımcı olur.

255 AS 30 mm Siyah Eloksallı Alüminyum Soğutucu

255 AS 30 mm alüminyum soğutucu, farklı profil geometrisine ihtiyaç duyulan elektronik uygulamalar için değerlendirilebilecek seçeneklerden biridir. 30 mm kesim uzunluğu, kompakt elektronik modüller ile güç bileşenlerinde pratik montaj imkânı sağlayabilir. MOSFET, transistör, regülatör veya küçük güç modüllerinde kullanılmadan önce komponentin montaj yüzeyi ve soğutucunun ölçüleri karşılaştırılmalıdır.

Montaj deliği hazır olmayan profiller, proje gereksinimine göre delinebilir veya uygun bağlantı elemanlarıyla sabitlenebilir. Delme ve işleme sırasında metal talaşlarının elektronik kart üzerinde kalmamasına dikkat edilmelidir.

110 AS 70 mm Doğal Alüminyum Soğutucu

Kategoride bulunan 110 AS 70 mm alüminyum soğutucu, diğer kompakt modellere kıyasla daha uzun bir kesim ölçüsüne sahiptir. Daha geniş yüzey alanı gerektiren güç elektroniği devrelerinde, birden fazla yarı iletkenin aynı profil üzerine monte edildiği uygulamalarda veya daha yüksek ısı dağıtım kapasitesine ihtiyaç duyulan sistemlerde tercih edilebilir.

Birden fazla komponentin aynı soğutucuya bağlanması planlanıyorsa elektriksel izolasyon konusu mutlaka kontrol edilmelidir. Bazı transistör ve regülatörlerin metal montaj yüzeyi elektriksel olarak komponent uçlarından birine bağlı olabilir. Böyle durumlarda izolasyon pedi, mika pul ve izole montaj burcu kullanılması gerekebilir.

Alüminyum Soğutucu Seçerken Nelere Dikkat Edilmelidir?

Isı Kaybı ve Güç Değeri

Soğutucu seçiminin ilk aşamasında elektronik bileşenin çalışma sırasında ne kadar ısı ürettiği belirlenmelidir. Komponentin çektiği toplam elektrik gücü ile ısıya dönüşen kayıp gücü aynı olmayabilir. Bu nedenle veri sayfasındaki maksimum güç kaybı, termal direnç ve izin verilen bağlantı sıcaklığı değerleri incelenmelidir. Özellikle MOSFET soğutucu ve IGBT soğutucu seçiminde anahtarlama kayıpları ile iletim kayıpları birlikte değerlendirilmelidir.

Profil Ölçüsü ve Yüzey Alanı

Soğutucunun fiziksel olarak büyük olması her zaman tek başına yeterli değildir. Kanat sayısı, kanat yüksekliği, taban kalınlığı ve hava ile temas eden toplam yüzey alanı soğutma performansını etkiler. 25 mm ve 30 mm kesimler kompakt devreler için uygun olabilirken 70 mm kesimli modeller daha geniş montaj alanı sunabilir.

Doğal veya Fan Destekli Soğutma

Pasif soğutucu profil, yalnızca doğal hava dolaşımıyla çalışacaksa kanatların sıcak havanın yukarı doğru hareketini engellemeyecek yönde konumlandırılması önemlidir. Yüksek ısı üreten sistemlerde uygun bir fan kullanılarak zorlanmış hava akışı oluşturulabilir. Ancak fanlı kullanımda fanın hava debisi, yönü, çalışma gerilimi, gürültü seviyesi ve sistem içine girebilecek toz miktarı da değerlendirilmelidir.

Termal Macun, Termal Ped ve Yüzey Teması

Komponent ile ısı dağıtıcı alüminyum profil arasında iyi bir termal temas kurulmalıdır. Yüzeyler arasında kalan hava boşlukları ısı transferini azaltabilir. İnce tabaka halinde uygulanan uygun termal macun veya doğru kalınlıkta seçilen termal ped, ısının komponentten soğutucuya aktarılmasını destekler. Termal macun aşırı miktarda uygulanmamalı ve elektriksel iletkenlik özelliği kontrol edilmelidir.

Elektriksel İzolasyon ve Montaj Güvenliği

TO-220, TO-247 ve benzeri kılıflardaki bazı elektronik bileşenlerin metal arka yüzeyi elektriksel potansiyele sahip olabilir. Soğutucu gövdesinin devre şasesine veya başka komponentlere temas etmesi kısa devre riski oluşturabilir. Bu nedenle montaj öncesinde komponent veri sayfası incelenmeli; gerektiğinde izolasyon pedi, mika pul ve plastik burç kullanılmalıdır.

Alüminyum Soğutucuların Kullanım Alanları

• Güç transistörleri ve Darlington transistör devreleri
• MOSFET ve IGBT tabanlı anahtarlama uygulamaları
• Lineer ve anahtarlamalı voltaj regülatörleri
• LED aydınlatma modülleri ve yüksek güçlü LED sürücüleri
• DC motor sürücüleri ve PWM hız kontrol devreleri
• Step motor ve servo motor sürücü kartları
• Ses amplifikatörleri ve güç yükselteçleri
• AC-DC ve DC-DC güç kaynakları
• Solid state röle ve güç kontrol modülleri
• Batarya şarj ve güç yönetim devreleri
• Endüstriyel kontrol panoları ve otomasyon kartları
• Arduino, ESP ve mikrodenetleyici tabanlı güç projeleri
• Hobi elektroniği, robotik ve prototip geliştirme uygulamaları

Alüminyum Soğutucu Kullanmanın Avantajları

• Elektronik komponentlerin çalışma sıcaklığının kontrol edilmesine yardımcı olur.
• Aşırı ısınmaya bağlı performans kaybı ve kararsız çalışma riskini azaltır.
• Elektronik devrelerin daha güvenilir ve uzun ömürlü çalışmasını destekler.
• Hafif yapısı sayesinde elektronik cihazlara fazla ağırlık eklemez.
• Kanatlı profil tasarımı ile kompakt ölçülerde geniş yüzey alanı sunar.
• Doğal hava akışıyla çalışabildiği için enerji tüketmeyen pasif bir çözümdür.
• Fan ile birlikte kullanıldığında daha güçlü hava dolaşımı oluşturulabilir.
• Delme, kesme ve mekanik işleme süreçlerine uygun bir yapı sunar.
• Siyah eloksallı modeller estetik görünüm ve yüzey koruması sağlar.
• Endüstriyel sistemlerden hobi projelerine kadar geniş kullanım alanına sahiptir.

Alüminyum Soğutucular Hakkında Sıkça Sorulan Sorular

Alüminyum soğutucu ne işe yarar?

Elektronik bileşende oluşan ısıyı kendi gövdesine aktararak daha geniş bir yüzeye yayar. Kanatlı yapı sayesinde ısının ortam havasına iletilmesini kolaylaştırır ve komponent sıcaklığının kontrol altında tutulmasına yardımcı olur.

MOSFET için hangi soğutucu seçilmelidir?

Seçim; MOSFET'in kayıp gücüne, kılıf tipine, çalışma akımına, anahtarlama frekansına, ortam sıcaklığına ve hava akışına göre yapılmalıdır. Soğutucunun montaj yüzeyi MOSFET ile uyumlu olmalı ve gerekli durumlarda elektriksel izolasyon uygulanmalıdır.

Siyah eloksallı soğutucu ile doğal alüminyum soğutucu arasındaki fark nedir?

Siyah eloksallı modellerin yüzeyinde kontrollü bir oksit tabakası bulunur. Bu kaplama yüzey dayanımını ve görünümü destekler. Uygun model seçimi yapılırken renk veya kaplamadan önce profil geometrisi, yüzey alanı ve uygulamanın termal ihtiyacı dikkate alınmalıdır.

Soğutucu montajında termal macun kullanmak gerekir mi?

Komponent ile soğutucu arasındaki yüzey temasını iyileştirmek amacıyla termal macun kullanılması tavsiye edilir. Termal macun, yüzeylerdeki küçük boşlukları doldurarak ısı transferini destekler. Çok kalın uygulanması ise beklenen faydayı azaltabilir.

Alüminyum soğutucu kesilebilir veya delinebilir mi?

Uygun kesici ve delici ekipmanlarla işlenebilir. İşlem sırasında profilin deforme edilmemesine, keskin kenarların temizlenmesine ve metal talaşlarının elektronik devreden tamamen uzaklaştırılmasına dikkat edilmelidir.

Birden fazla transistör aynı soğutucuya bağlanabilir mi?

Termal kapasite yeterli olduğu sürece birden fazla komponent aynı profil üzerine monte edilebilir. Ancak komponentlerin metal tabanlarının elektriksel olarak birbirinden izole edilmesi gerekip gerekmediği kontrol edilmelidir. Aksi durumda soğutucu üzerinden kısa devre oluşabilir.

25 mm, 30 mm ve 70 mm ölçüleri neyi ifade eder?

Bu değerler ürün adlarında genellikle profilin kesim uzunluğunu belirtir. Profilin genişliği, yüksekliği ve kanat geometrisi modele göre değişebileceğinden yalnızca kesim uzunluğuna bakarak seçim yapılmamalıdır. Ürün görselleri ve teknik ölçüler kontrol edilmelidir.

Meon Robotik Otomasyon Alüminyum Soğutucu Çözümleri

Meon Robotik Otomasyon, elektronik devrelerden endüstriyel otomasyon uygulamalarına kadar farklı projelerde kullanılabilecek alüminyum soğutucu çeşitleri sunar. Kategoride bulunan ASE marka 45 AS, 57 AS, 59 AS, 110 AS ve 255 AS profil seçenekleri; farklı montaj alanlarına ve soğutma ihtiyaçlarına yönelik alternatifler oluşturur.

25 mm, 30 mm ve 70 mm kesim uzunlukları arasından devrenizin fiziksel yapısına uygun modeli seçebilir; siyah eloksallı veya doğal alüminyum yüzey seçeneklerini değerlendirebilirsiniz. Doğru profil, kaliteli termal ara malzeme ve güvenli montaj yöntemiyle güç devrelerinizde daha dengeli bir çalışma sıcaklığı elde edebilirsiniz.

Elektronik ve otomasyon projelerinizde ihtiyaç duyduğunuz transistör soğutucu, güç elektroniği komponentleri, fanlar, MOSFET modülleri, motor sürücüleri ve bağlantı elemanlarını Meon Robotik Otomasyon ürün seçenekleri arasından inceleyebilirsiniz.
