Su Deposu Otomasyonu: Otomatik Doldurma ve Boşaltma Sistemi Nasıl Kurulur

Su deposu otomasyonu, depodaki sıvı seviyesini sensörlerle izleyen ve seviyeye göre pompa veya solenoid vanayı otomatik olarak kontrol eden sistemdir. Depo seviyesi belirlenen alt sınıra düştüğünde doldurma işlemini başlatır, üst sınıra ulaştığında ise akışı durdurur. Su depolarında, sulama sistemlerinde, makine soğutma devrelerinde, üretim hatlarında ve iki depo arasında sıvı aktarımında kullanılabilir.

Alt ve üst seviye sensörlerinin birlikte kullanılması, sistemin sürekli açılıp kapanmasını önleyen iki farklı kontrol noktası oluşturur. Bununla birlikte sensörlerin doğrudan pompaya veya vanaya bağlanması çoğu uygulamada yeterli değildir. Sensör sinyallerinin bir kontrol devresi tarafından değerlendirilmesi ve yükün uygun bir röle, kontaktör veya sürücü üzerinden çalıştırılması gerekir.

Otomatik doldurma ve boşaltma sisteminin temel mantığı

Otomatik doldurma sisteminde alt sensör suyun azaldığını bildirir ve doldurma işlemini başlatır. Su üst sensöre ulaştığında pompa durdurulur veya giriş vanası kapatılır.

Otomatik boşaltma sisteminde ise üst sensör boşaltma işlemini başlatır. Seviye alt sensörün altına düştüğünde pompa veya tahliye vanası kapatılır.

İki sensör arasındaki mesafe, sistemin çalışma aralığını belirler. Sensörler birbirine çok yakın yerleştirilirse pompa veya vana sık aralıklarla devreye girebilir. Aradaki mesafe artırıldığında daha uzun ve dengeli çalışma çevrimleri elde edilir.

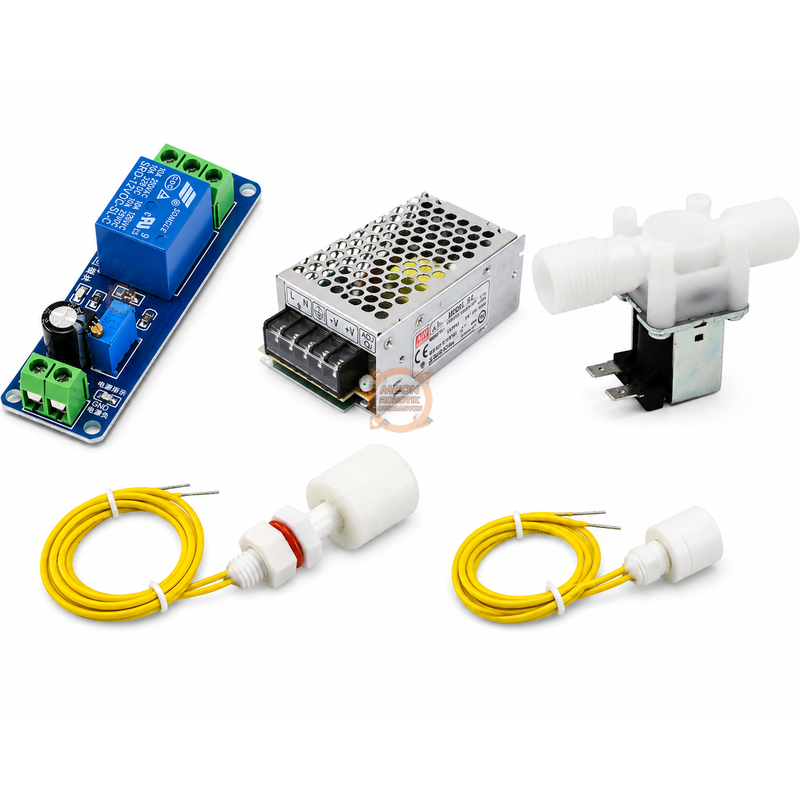

Su deposu otomasyonu için gerekli bileşenler

Sistemin yapısına göre kullanılacak parçalar değişebilse de temel bir kurulumda aşağıdaki bileşenler bulunur:

• Alt seviye sensörü
• Üst seviye sensörü
• Pompa veya solenoid vana
• Sensör sinyallerini değerlendiren kontrol devresi
• Röle kartı veya uygun güç anahtarlama elemanı
• Kontrol gerilimine uygun DC güç kaynağı
• Otomatik, kapalı ve manuel çalışma seçimi için kumanda anahtarı
• Sigorta, motor koruma elemanı ve gerekli elektriksel korumalar
• İsteğe bağlı taşma alarmı ve arıza göstergesi

Depo içine veya depo yüzeyine uygulanabilecek farklı sensör seçeneklerini Sıvı Seviye Sensörleri kategorisinde inceleyebilirsiniz. Sensör seçilirken yalnızca çalışma gerilimi değil; montaj biçimi, çıkış türü, depo malzemesi, sıvıyla temas durumu ve kullanılacak akışkan da dikkate alınmalıdır.

Seviye sensörü nasıl seçilir?

Su deposu uygulamalarında şamandıralı, temassız veya elektronik çıkışlı seviye sensörleri kullanılabilir. Her sensör tipi farklı bir montaj ve kontrol yöntemi gerektirir.

Şamandıralı seviye sensörleri

Şamandıralı sensörler, sıvı seviyesi yükseldiğinde veya düştüğünde hareket eden mekanik bir şamandıra üzerinden kontak bilgisi üretir. Basit açma-kapama kontrolü gereken depolarda kullanılabilir.

Şamandıra yönünün değiştirilmesi bazı modellerde kontak davranışını değiştirebilir. Ancak bağlantı biçimi, kontak durumu ve montaj yönü ürünün teknik dokümanına göre belirlenmelidir.

Temassız seviye sensörleri

Temassız sensörler, uygun depo malzemelerinde tankın dış yüzeyinden algılama yapabilir. Sensörün sıvıyla temas etmemesi; hijyen, bakım ve sızdırmazlık açısından avantaj sağlayabilir.

Bununla birlikte depo duvar kalınlığı, malzeme yapısı, yüzeydeki nem ve köpük oluşumu algılamayı etkileyebilir. Sensörün kullanılacak depo üzerinde test edilmesi gerekir.

Elektronik çıkışlı sensörler

NPN, PNP, analog veya akım çıkışına sahip sensörlerde kontrol devresinin giriş yapısı sensör çıkışıyla uyumlu olmalıdır. Bir sensörün çalışma geriliminin uygun olması, çıkış sinyalinin röle kartına veya kontrol cihazına doğrudan bağlanabileceği anlamına gelmez.

Sensör çıkışı ile kontrol girişinin elektriksel uyumluluğu teknik dokümanlardan kontrol edilmelidir.

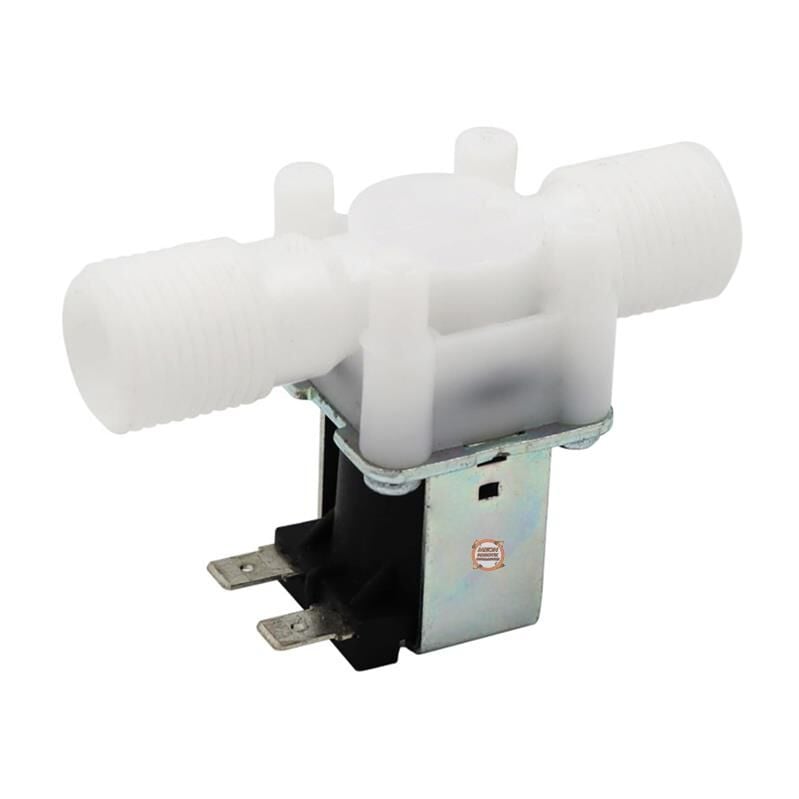

Doldurma için pompa mı, solenoid vana mı kullanılmalı?

Su deposuna basınçlı bir şebeke veya mevcut basınçlı su hattı bağlıysa doldurma işlemi bir solenoid vana ile gerçekleştirilebilir. Su başka bir depodan, kuyudan veya düşük seviyedeki bir kaynaktan alınacaksa sıvıyı yükseltmek için pompa gerekir.

Doldurma hattında kullanılan vananın enerji kesildiğinde kontrolsüz akış oluşturmaması gerekir. Bu nedenle vana seçilirken normalde açık veya normalde kapalı çalışma durumu uygulamanın güvenlik senaryosuna göre belirlenmelidir.

Farklı çalışma gerilimlerine ve bağlantı yapılarına sahip ürünler için Solenoid Vana kategorisi incelenebilir. Suyun bir noktadan başka bir noktaya taşınması gereken uygulamalarda ise sıvı aktarma pompaları kullanılabilir.

İki sensörlü kontrol neden hafızalı çalışmalıdır?

Alt sensörün pompayı başlatması ve üst sensörün durdurması için kontrol devresinin çalışma durumunu hatırlaması gerekir. Çünkü su seviyesi alt sensörün üzerine çıktıktan sonra alt sensörün sinyali değişebilir. Pompa bu noktada hemen durursa depo yalnızca alt sensör seviyesine kadar doldurulur.

Doğru kontrol sırası şu şekilde olmalıdır:

1. Su alt sensörün altına düştüğünde doldurma talebi oluşturulur.
2. Pompa veya giriş vanası devreye girer.
3. Seviye alt sensörü geçse bile doldurma devam eder.
4. Su üst sensöre ulaştığında doldurma talebi sıfırlanır.
5. Pompa durur veya solenoid vana kapanır.
6. Seviye yeniden alt sensörün altına düşene kadar sistem bekler.

Bu hafıza işlevi bir seviye kontrol rölesi, PLC, mikrodenetleyici, programlanabilir röle veya uygun kilitleme devresiyle gerçekleştirilebilir. Standart bir röle kartı yalnızca yükü anahtarlıyorsa başlatma ve durdurma mantığını ayrıca oluşturmak gerekir.

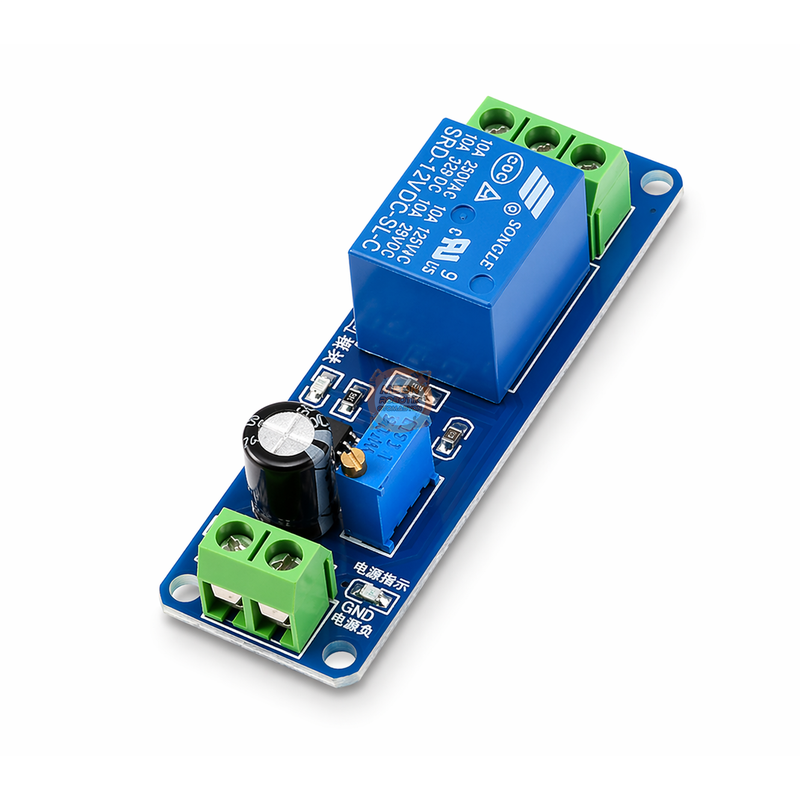

Pompa, vana ve alarm gibi yüklerin kontrolü için farklı kanal ve çalışma gerilimlerine sahip Röle Kartları kullanılabilir. Röle kontak kapasitesi, yükün yalnızca nominal akımına göre değil, motor ve bobin gibi endüktif yüklerin ilk çalışma davranışına göre değerlendirilmelidir. Yük röle kartının güvenli anahtarlama kapasitesini aşıyorsa uygun kontaktör veya motor sürme elemanı kullanılmalıdır.

Taşma önleme nasıl yapılır?

Üst seviye sensörü normal çalışma sırasında doldurmayı durdurur. Ancak sensör arızası, kablo kopması, röle kontağının yapışması veya kontrol yazılımındaki bir hata nedeniyle tek sensörlü koruma yetersiz kalabilir.

Daha güvenli bir sistem için çalışma sensörüne ek olarak bağımsız bir yüksek seviye emniyet sensörü kullanılabilir. Bu sensör normal üst seviyenin biraz üzerinde konumlandırılır ve şu görevleri yerine getirebilir:

• Pompa veya solenoid vananın enerjisini bağımsız olarak kesmek
• Sesli veya ışıklı alarm oluşturmak
• Kontrol sistemine taşma arızası bildirmek
• Sistem manuel modda olsa bile doldurma işlemini durdurmak

Mekanik taşma hattı da elektriksel korumaya ek bir güvenlik katmanı sağlar. Taşma hattı, kontrol sistemi arızalandığında suyu güvenli bir tahliye noktasına yönlendirecek şekilde projelendirilmelidir.

Üst seviye sensörü ile acil yüksek seviye sensörünün aynı kontrol girişine bağlanması yerine birbirinden bağımsız koruma katmanları olarak kullanılması, tek bir arızanın tüm korumayı devre dışı bırakmasını önlemeye yardımcı olur.

Pompanın kuru çalışması nasıl önlenir?

Kuru çalışma, pompanın girişinde yeterli sıvı bulunmadan çalışmasıdır. Pompa tipine bağlı olarak kuru çalışma ısınma, aşınma, debi kaybı veya pompa hasarı oluşturabilir.

Bir depodan başka bir depoya su aktarılıyorsa yalnızca hedef deponun seviyesini izlemek yeterli değildir. Kaynak depoya da düşük seviye sensörü eklenmelidir.

Kontrol mantığı şu koşulları birlikte değerlendirmelidir:

• Hedef depo doldurma talebi veriyor mu?
• Kaynak depoda aktarılabilecek yeterli sıvı var mı?
• Üst seviye veya taşma koruması aktif mi?
• Pompa koruma devresi çalışmaya izin veriyor mu?

Kaynak depodaki sıvı düşük seviyeye geldiğinde pompa durdurulmalı ve hedef depo hâlâ boş olsa bile yeniden çalıştırılmamalıdır. Sistemin tekrar devreye alınması, kaynak depoda güvenli seviye oluşmasına veya operatörün arızayı kontrol etmesine bağlanabilir.

Akış sensörü, basınç anahtarı veya pompa sürücüsünün koruma fonksiyonları da ek kontrol sağlayabilir. Ancak kullanılacak koruma yöntemi pompa tipine ve tesisat yapısına göre belirlenmelidir.

Manuel müdahale seçeneği nasıl eklenir?

Bakım, temizlik, test ve arıza durumlarında pompa veya vananın manuel olarak kontrol edilmesi gerekebilir. Bunun için kumanda panosuna üç konumlu bir çalışma seçici eklenebilir:

• Otomatik: Kontrol alt ve üst seviye sensörlerine göre yapılır.
• Kapalı: Pompa ve vana çalıştırılmaz.
• Manuel: Operatör pompa veya vanayı kontrollü olarak çalıştırabilir.

Manuel çalışma, güvenlik sensörlerini tamamen devre dışı bırakmamalıdır. Acil yüksek seviye sensörü, kaynak depo düşük seviye sensörü, motor koruması ve acil durdurma devresi manuel modda da aktif kalmalıdır.

Manuel komutun sürekli çalışma yerine basılı tutmalı bir butonla verilmesi, operatörün sistemi gözetimsiz bırakmasını önlemek için tercih edilebilir. Uygun yöntem, uygulamanın risk değerlendirmesine göre belirlenmelidir.

Doldurma ve boşaltmanın birlikte kullanılması

Aynı depoda hem doldurma hem boşaltma kontrolü yapılacaksa giriş ve çıkış ekipmanlarının aynı anda çalışması engellenmelidir. Aksi durumda su bir taraftan depoya alınırken diğer taraftan tahliye edilebilir.

Kontrol sistemine elektriksel veya yazılımsal kilitleme eklenmelidir:

• Doldurma aktifken boşaltma çıkışı kapalı tutulmalıdır.
• Boşaltma aktifken doldurma çıkışı kapalı tutulmalıdır.
• Manuel modda da iki çıkışın aynı anda etkinleşmesi önlenmelidir.
• Sensör sinyalleri birbiriyle çelişiyorsa sistem durmalı ve arıza bildirmelidir.
• Doldurma veya boşaltma işlemi belirlenen makul süre içinde tamamlanmazsa zaman aşımı alarmı oluşturulmalıdır.

Süre kontrolü; pompa arızası, kapalı vana, hortum çıkması, su kaynağının kesilmesi veya sensörün takılı kalması gibi problemlerin erken fark edilmesine yardımcı olabilir.

Güç kaynağı nasıl seçilir?

Sensörlerin, röle kartının, solenoid vananın ve DC pompanın çalışma gerilimleri birlikte değerlendirilmelidir. Aynı gerilimle çalışan ekipmanlar ortak bir güç kaynağından beslenebilecek olsa da toplam akım ihtiyacı hesaplanmalıdır.

Güç kaynağı seçiminde şu bilgiler kontrol edilmelidir:

• Her bileşenin çalışma gerilimi
• Sürekli çalışma akımı
• Pompanın ilk çalışma sırasında oluşturabileceği akım talebi
• Solenoid bobinin güç ihtiyacı
• Röle ve kontrol devresinin tüketimi
• Kablo uzunluğu ve gerilim düşümü
• Uygun güvenlik payı

Kontrol sistemi için kullanılabilecek farklı çıkış gerilimlerine sahip ürünleri DC SMPS Güç Kaynakları kategorisinde inceleyebilirsiniz.

Kontrol devresi ile yüksek güçlü pompa devresinin besleme ve koruma düzeni uygulamaya göre ayrılabilir. Şebeke gerilimli pompa, vana ve pano bağlantıları yetkin elektrik personeli tarafından yapılmalıdır.

Sensörlerin depoya yerleştirilmesi

Alt sensör, deponun tamamen boşalmasına izin vermeden doldurma veya boşaltma çevrimini başlatacak noktaya yerleştirilmelidir. Üst sensör ise genleşme, dalgalanma ve su girişindeki türbülans için yeterli boşluk bırakacak seviyede konumlandırılmalıdır.

Montaj sırasında şu noktalar dikkate alınmalıdır:

• Sensörler doğrudan su giriş jetinin karşısına yerleştirilmemelidir.
• Dalga ve köpük oluşan bölgelerde hatalı tetikleme ihtimali değerlendirilmelidir.
• Şamandıraların serbest hareket etmesi sağlanmalıdır.
• Kablo girişleri sızdırmaz şekilde uygulanmalıdır.
• Sensör kabloları motor ve güç kablolarından mümkün olduğunca ayrı taşınmalıdır.
• Bakım sırasında sensörlere erişilebilmelidir.
• Sensörün sıvıyla temas eden malzemesi kullanılan akışkana uygun olmalıdır.

Depo içindeki su hareketi sensörün kısa aralıklarla açılıp kapanmasına neden oluyorsa kontrol yazılımında veya röle devresinde uygun gecikme ve filtreleme uygulanabilir.

Kurulum ve devreye alma adımları

1. Deponun doldurma, boşaltma ve taşma seviyelerini belirleyin.
2. Alt, üst ve varsa acil yüksek seviye sensörlerinin konumlarını işaretleyin.
3. Basınçlı giriş hattı varsa solenoid vana, sıvı transferi gerekiyorsa uygun pompa seçin.
4. Sensör çıkışlarıyla uyumlu kontrol cihazını belirleyin.
5. Pompa veya vananın yüküne uygun röle, kontaktör ya da sürme elemanı kullanın.
6. Kontrol devresinin toplam tüketimine uygun güç kaynağını seçin.
7. Otomatik, kapalı ve manuel çalışma seçimini oluşturun.
8. Taşma ve kuru çalışma emniyetlerini ana kontrol mantığından bağımsız olarak doğrulayın.
9. Sistemi önce pompa veya vana bağlı değilken sensör göstergeleri üzerinden test edin.
10. Doldurma ve boşaltma çıkışlarının aynı anda çalışmadığını kontrol edin.
11. Sistemi gerçek su seviyeleriyle gözlemleyerek alt ve üst durdurma noktalarını doğrulayın.
12. Sensör arızası, kablo kopması ve enerji kesintisi durumlarında sistemin güvenli konuma geçtiğini test edin.

Yaygın kurulum hataları

• Pompa veya solenoid vanayı doğrudan sensör çıkışından çalıştırmak
• Alt sensör sinyali değiştiğinde pompanın hemen durmasına neden olan hafızasız kontrol kurmak
• Pompanın ilk çalışma akımını dikkate almadan röle seçmek
• Doldurma ve boşaltma çıkışlarını kilitlememek
• Kaynak deponun seviyesini izlemeden transfer pompası kullanmak
• Manuel modda taşma ve kuru çalışma korumalarını devre dışı bırakmak
• Üst seviye sensörünü su girişinin hemen yanına yerleştirmek
• Sensör çıkış türünü kontrol cihazıyla eşleştirmemek
• Güç ve sensör kablolarını aynı güzergâhta korumasız taşımak
• Tek bir üst sensörü taşmaya karşı yeterli koruma kabul etmek

İlgili Meon ürün ve kategorileri

Su deposu otomasyonu oluştururken sistemin mekanik ve elektriksel yapısına göre aşağıdaki ürün grupları değerlendirilebilir:

• Sıvı Seviye Sensörleri: Alt, üst ve emniyet seviyelerinin algılanması için
• Solenoid Vana: Basınçlı su girişinin veya yer çekimli tahliye hattının açılıp kapatılması için
• Röle Kartları: Kontrol sinyaliyle pompa, vana ve alarm çıkışlarının anahtarlanması için
• Sıvı Aktarma Pompaları: Depolar arasında su aktarımı, doldurma ve tahliye uygulamaları için
• DC SMPS Güç Kaynakları: Sensör, kontrol kartı, röle, DC vana ve pompa beslemesi için

Sonuç

Alt ve üst seviye sensörü kullanılan bir su deposu otomasyonu, pompa veya solenoid vananın yalnızca gerekli seviyeler arasında çalışmasını sağlar. Güvenilir bir sistem için iki sensörlü hafızalı kontrol mantığı, doldurma ve boşaltma kilitlemesi, bağımsız taşma koruması, kaynak depo düşük seviye kontrolü ve manuel çalışma seçeneği birlikte değerlendirilmelidir.

Sensör ve kontrol elemanlarının çalışma gerilimleri, çıkış türleri ve yük kapasiteleri teknik dokümanlara göre eşleştirilmelidir. Pompa ve solenoid vana gibi endüktif yükler, kontrol kartının doğrulanmış motor veya bobin yük kapasitesini aşıyorsa uygun röle, kontaktör ya da sürücü üzerinden çalıştırılmalıdır.; uygun röle, kontaktör veya sürücü üzerinden kumanda edilmelidir.
