Step Motor Sürücü Seçimi: NEMA23 ve NEMA34 Güç Kaynağı Rehberi

Step motor sürücü seçimi, motorun faz akımı, sürücünün akım ve gerilim sınırları ile güç kaynağının kapasitesinin birlikte değerlendirilmesidir. Doğru eşleşme, motor sargılarındaki akımı kontrol ederken hedef hızda kullanılabilir torkun korunmasına yardımcı olur. Bu seçim CNC router, lineer eksen, robotik sistem, paketleme makinesi ve hassas konumlandırma uygulamalarında çalışma kararlılığını doğrudan etkiler.

NEMA23 veya NEMA34 ifadesi öncelikle motorun gövde ve montaj ölçüsü sınıfını belirtir. Aynı NEMA sınıfındaki iki motorun faz akımı, sargı endüktansı, rotor ataleti, gövde uzunluğu ve tork-devir karakteristiği birbirinden farklı olabilir. Bu nedenle sürücü seçimine yalnızca “NEMA23 motor için şu sürücü kullanılır” veya “NEMA34 için yüksek amperli sürücü gerekir” şeklinde yaklaşılmamalıdır.

Step Motor Sürücü Seçiminde İzlenecek Sıra

Motor, sürücü ve güç kaynağı eşleşmesi şu sırayla yapılabilir:

1. Motorun tam model kodunu ve kablo sayısını belirleyin.
2. Motor datasheet’inden faz akımını ve bağlantı biçimini kontrol edin.
3. Sürücü akım tablosundaki değerlerin RMS mi yoksa pik akım mı olduğunu belirleyin.
4. Motor akımını aynı türdeki sürücü değeriyle karşılaştırın.
5. Sürücünün DC veya AC besleme aralığını kontrol edin.
6. Hedef hız ve tork-devir eğrisine göre besleme voltajını seçin.
7. Güç kaynağının akım ve güç kapasitesini hesaplayın.
8. Eksen sayısı, eş zamanlı hareket ve yardımcı yükler için kapasite bırakın.
9. İlk çalıştırmada motor ve sürücü sıcaklığını kontrol edin.

Bu sıralamada tork değeri yalnızca mekanik ihtiyacın bir bölümünü karşılar. Elektriksel eşleşme ayrıca yapılmalıdır.

Tork Değeri Neden Tek Başına Yeterli Değildir?

Step motorlarda katalogda belirtilen tork çoğunlukla tutma torkudur. Tutma torku, motor enerjiliyken milin durduğu konumda üretebildiği torku ifade eder. Motor hızlandıkça sargı akımının hedef seviyeye ulaşması zorlaşır ve kullanılabilir tork düşer.

Örneğin 4,5 Nm tutma torkuna sahip bir motor, yüksek devirde ihtiyaç duyulan torku sağlayamayabilir. Daha düşük tutma torkuna sahip fakat daha düşük endüktanslı başka bir motor ise belirli bir hız aralığında daha uygun sonuç verebilir.

Motor seçilirken şu değerler birlikte incelenmelidir:

• Tutma torku
• İstenen çalışma devri
• Motorun tork-devir eğrisi
• Faz akımı
• Sargı endüktansı
• Rotor ataleti
• Yük ataleti
• İvmelenme ve yavaşlama süresi
• Vidalı mil adımı veya kramiyer-pinyon oranı
• Mekanik sürtünme ve aktarım verimi
• Dikey veya yatay eksen kullanımı
• Çalışma süresi ve ortam sıcaklığı

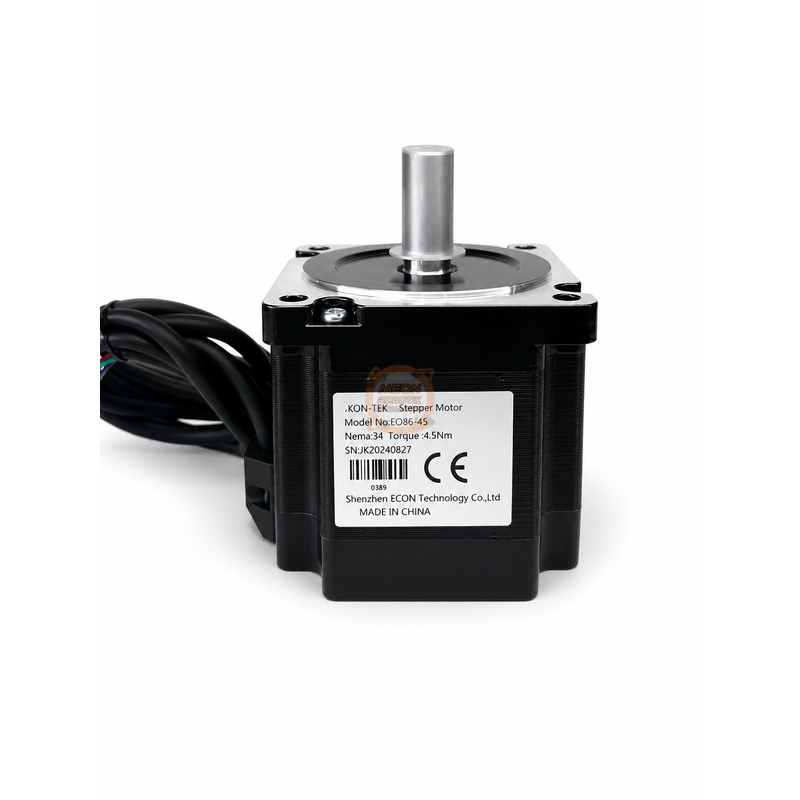

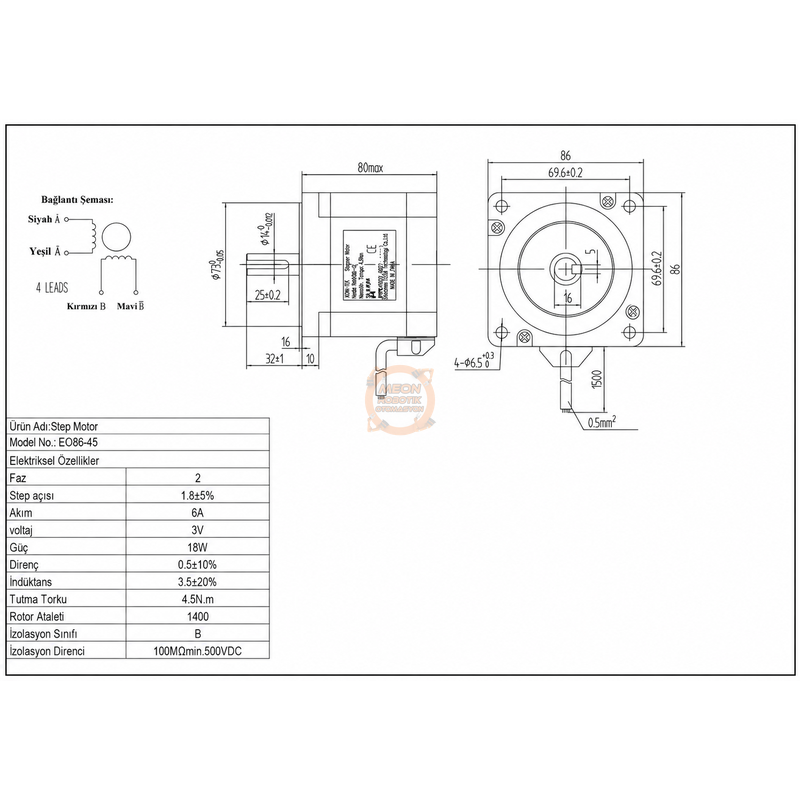

Üretici verilerinde aynı NEMA34 serisindeki EO86-45 modeli 4,5 Nm tutma torku, 4,0 A faz akımı ve 2,6 mH endüktansla; EO86-120 modeli ise 12,2 Nm tutma torku, 4,5 A faz akımı ve 11,5 mH endüktansla listelenmektedir. İki motor da NEMA34 sınıfında olmasına rağmen elektriksel ve dinamik özellikleri aynı değildir.

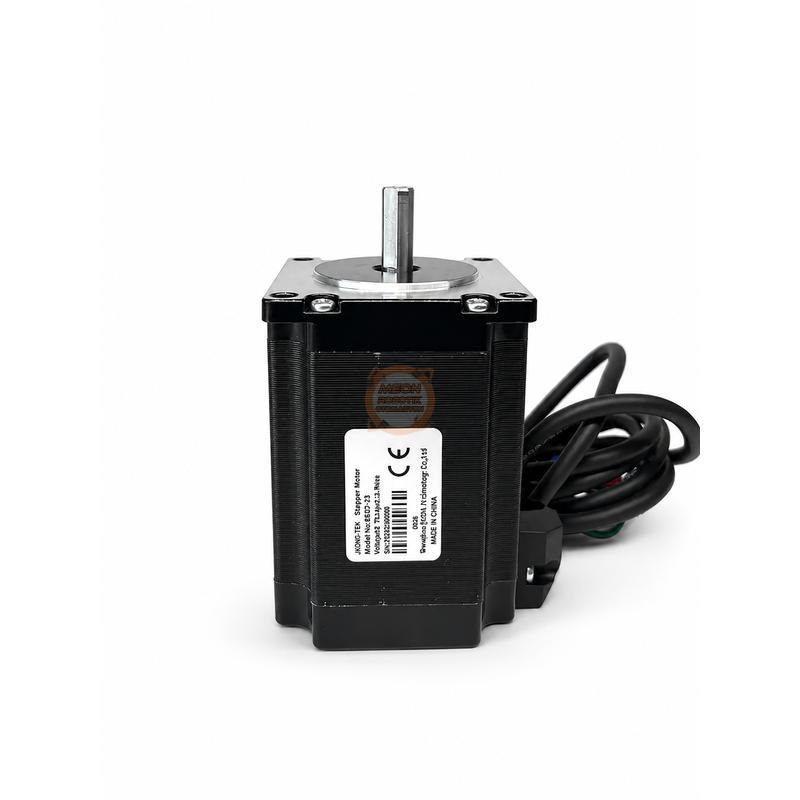

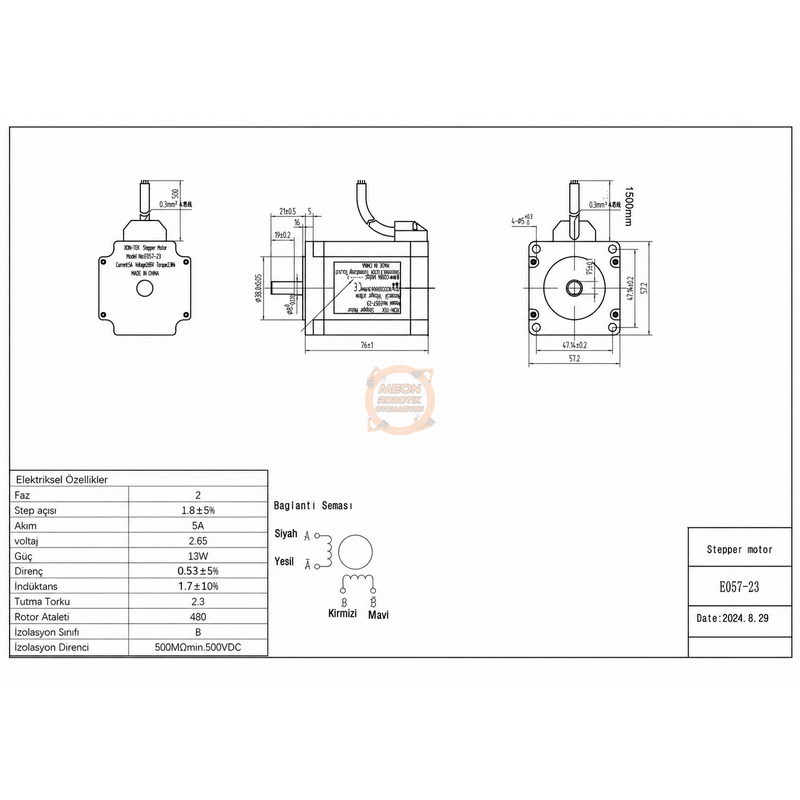

Meon Robotik Otomasyon’daki farklı gövde ve tork seçenekleri Step Motor kategorisinden incelenebilir. Ürün örneği olarak 2,3 Nm NEMA23 EO57-23 step motor, 4,5 Nm NEMA34 EO86-45 step motor, 8,5 Nm NEMA34 EO86-85 step motor ve 12 Nm NEMA34 EO86-120 step motor değerlendirilebilir.

Motor Üzerindeki Amper Değeri Sürücüye Nasıl Aktarılır?

Motor üzerindeki amper değeri doğrudan güç kaynağı akımı değildir. Bu değer, motor sargılarından geçen faz akımını ifade eder ve sürücünün motor çıkış akımı ayarında kullanılır.

Burada en önemli ayrım RMS ve pik akımdır:

• RMS akım, sargıdaki etkin akım değeridir.
• Pik akım, akım dalga biçiminin ulaştığı en yüksek değerdir.
• Sürücü üzerindeki en büyük amper değeri her zaman RMS değeri olmayabilir.
• Motorun iki fazı bulunduğu için amper değeri ikiyle çarpılmaz.
• Dört, altı ve sekiz kablolu motorlarda bağlantı biçimi akım hesabını değiştirebilir.

EO556 kullanım kılavuzunda dört kablolu bir motor için sürücünün pik akım ayarının belirlenmesinde motorun faz akımının yaklaşık 1,4 ile çarpılması belirtilmektedir. Altı ve sekiz kablolu motorlarda yarım sargı, tam sargı, seri veya paralel bağlantıya göre farklı değerlendirme yapılmalıdır. Bu nedenle dönüşüm yalnızca motorun kablo ve sargı bağlantısı doğrulandıktan sonra uygulanmalıdır.

EO556 Akım Ayar Tablosu Nasıl Okunur?

EO556 5,6 A JKON-TEK step sürücü için kılavuzda verilen başlıca pik ve RMS akım karşılıkları şöyledir:

Sürücü kılavuzu, motorun ihtiyaç duyduğu akıma en yakın ayarın seçilmesini belirtmektedir. EO556’nın 5,6 A olarak adlandırılması, sürücünün 5,6 A RMS verebildiği anlamına gelmez; bu değer pik akımdır. Karşılık gelen en yüksek RMS değer 4,0 A’dır.

Örnek 1: Faz Akımı 3,0 A Olan Dört Kablolu Motor

Motor datasheet’inde 3,0 A/faz yazdığını kabul edelim:

3,0 A × 1,4 = 4,2 A pik

EO556 tablosundaki en yakın ayar 4,3 A pik ve 3,1 A RMS satırıdır. İlk çalıştırmadan sonra motor gövde sıcaklığı, sürücü sıcaklığı ve yük altındaki adım kaybı kontrol edilmelidir.

Örnek 2: Faz Akımı 4,0 A Olan Dört Kablolu Motor

4,0 A × 1,4 = 5,6 A pik

Bu motor için EO556’nın 5,6 A pik ve 4,0 A RMS ayarı motorun nominal faz akımıyla eşleşir. Ancak sürücü en yüksek akım kademesinde çalışacağı için pano havalandırması, sürücü montaj yüzeyi ve çalışma süresi ayrıca dikkate alınmalıdır.

Örnek 3: Faz Akımı 4,5 A Olan Dört Kablolu Motor

4,5 A × 1,4 = 6,3 A pik

EO556 en fazla 5,6 A pik ve 4,0 A RMS sağlayabildiği için motorun tam nominal faz akımına ulaşamaz. Motor daha düşük akımla dönebilir ancak katalog torkunun tamamının elde edilmesi beklenmemelidir.

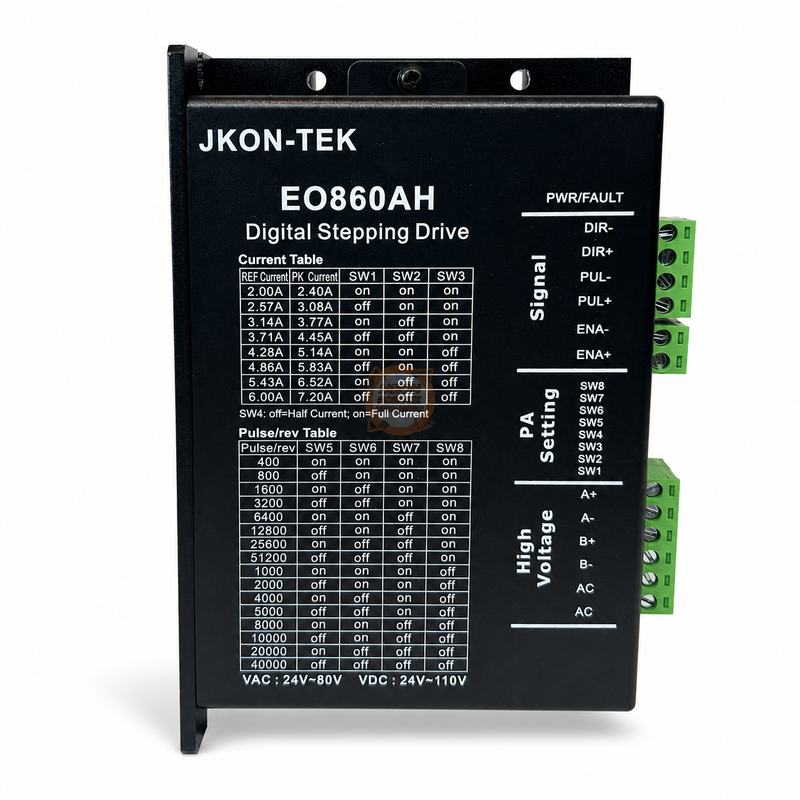

Bu durumda 7,2 A pik ve 6,0 A RMS kapasiteye sahip EO860AH step motor sürücü gibi daha yüksek akım aralığı sunan bir model değerlendirilebilir. Nihai seçim yine motorun tam modeline, bağlantı şekline ve üretici tork-devir verilerine göre yapılmalıdır.

Step Sürücünün Voltaj Aralığı Nasıl Seçilir?

Step motor üzerinde düşük bir sargı voltajı yazması, sürücünün aynı voltajla beslenmesi gerektiği anlamına gelmez. Akım kontrollü step sürücüler, motor sargı akımını anahtarlamalı olarak düzenler. Güç kaynağı voltajı sürücü girişine uygulanır; sürücü motor akımını ayarlanan sınırda tutar.

Besleme voltajı yükseldikçe sargı akımı özellikle yüksek hızlarda daha hızlı oluşturulabilir. Bu durum motorun yüksek devir torkunun korunmasına yardımcı olabilir. Ancak gereğinden yüksek voltaj:

• Motor ve sürücü sıcaklığını artırabilir.
• Düşük hız titreşimini ve gürültüyü yükseltebilir.
• Yavaşlama sırasında oluşan geri elektromotor kuvveti nedeniyle aşırı voltaj hatasına yol açabilir.
• Sürücünün zarar görmesine neden olabilir.

EO556, 24-50 V DC aralığında çalışır ve ürün sayfasında tipik besleme gerilimi 36 V DC olarak belirtilir. Kılavuza göre 50 V sınırı; güç kaynağı dalgalanması ve motorun yavaşlama sırasında oluşturabileceği geri elektromotor kuvveti dahil toplam gerilim için geçerlidir. Bu nedenle sürücünün üst voltaj sınırına eşit nominal güç kaynağı seçmek güvenli bir yaklaşım değildir.

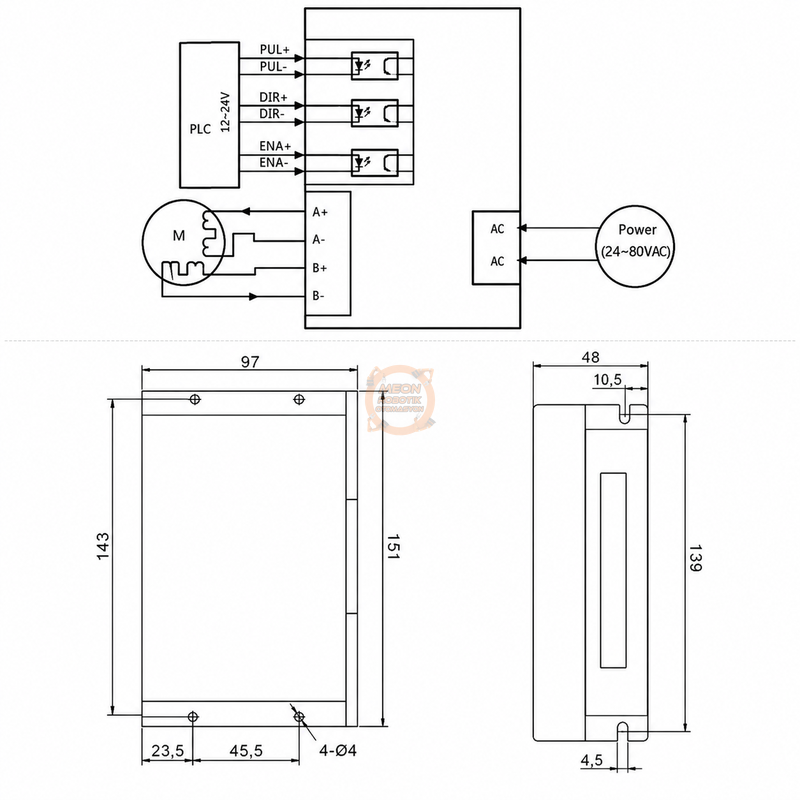

EO860AH ise 24-110 V DC veya 24-80 V AC besleme aralığına sahiptir. Daha geniş voltaj aralığı, özellikle yüksek devir performansı gereken NEMA34 sistemlerde farklı besleme seçeneklerinin değerlendirilmesine imkân verir. Ancak daha yüksek voltajın otomatik olarak daha doğru seçim olduğu düşünülmemelidir.

SMPS Güç Kaynağı Akımı Nasıl Hesaplanır?

SMPS güç kaynağının amper değeri, sürücü üzerindeki pik akımla doğrudan eşitlenmez. Step sürücü, PWM yöntemiyle motor sargı akımını kontrol ettiği için güç kaynağından çekilen ortalama akım ile motor faz akımı aynı değildir.

Güç kaynağı seçiminde şu bilgiler gereklidir:

• Sürücünün izin verilen besleme voltajı
• Motorun faz akımı
• Kullanılan sürücü sayısı
• Aynı anda hareket edecek eksen sayısı
• İvmelenme süresi ve mekanik yük
• Sistemdeki fan, fren ve diğer DC yükler
• Güç kaynağının regüle SMPS veya regülesiz yapı olması

EO556 kılavuzunda regüle anahtarlamalı güç kaynağı kullanıldığında akım sınırlamasına girmemesi için yeterli çıkış kapasitesi seçilmesi gerektiği belirtilmektedir. Kılavuzda 3 A motor-sürücü sistemi için 4 A güç kaynağı örneği verilir. Regülesiz güç kaynakları için belirtilen yüzde 50-70 yaklaşımı, regüle SMPS modellerine doğrudan uygulanmamalıdır.

Güç = Voltaj × Akım

36 V DC ve 4 A çıkışlı bir güç kaynağı için:

36 V × 4 A = 144 W

Bu tek eksenli örnekte güç kaynağının en az 144 W çıkış sağlayabilmesi gerekir. Standart güç değerleri arasından 150 W veya daha yüksek kapasiteli bir model seçilebilir. Aynı güç kaynağından fan, kontrol kartı veya başka yükler de beslenecekse bu yüklerin tüketimi ayrıca eklenmelidir.

Mevcut voltaj ve güç seçenekleri DC SMPS Güç Kaynakları kategorisinden incelenebilir.

Örnek NEMA23 ve NEMA34 Sistemleri

Tablodaki sistemler seçim yöntemini göstermek amacıyla hazırlanmıştır. Güç kaynağı ve sürücü için nihai değerler motorun tam datasheet’i, hareket profili ve gerçek yük koşullarıyla doğrulanmalıdır.

Bir Güç Kaynağı Birden Fazla Sürücüyü Besleyebilir mi?

Yeterli voltaj ve akım kapasitesi varsa tek bir güç kaynağı birden fazla step sürücüyü besleyebilir. Ancak sürücüler güç kaynağı terminallerine birbirinin üzerinden zincirleme bağlanmamalıdır.

Her sürücüye güç kaynağından ayrı pozitif ve negatif hat götürülmesi önerilir. Yıldız bağlantı olarak adlandırılan bu yöntem, sürücüler arasındaki gerilim düşümü ve elektriksel etkileşim riskini azaltır. EO556 kılavuzu da birden fazla sürücünün güç girişlerinin ayrı hatlarla bağlanmasını belirtmektedir.

Çok eksenli sistemlerde güç kaynağı belirlenirken yalnızca eksen sayısı değil, eksenlerin aynı anda hızlanıp hızlanmayacağı da dikkate alınmalıdır. Sırayla çalışan eksenlerle aynı anda yüksek ivmeyle çalışan eksenlerin güç ihtiyacı aynı değildir.

Sık Yapılan Seçim Hataları

NEMA Ölçüsünü Elektriksel Değer Olarak Kullanmak

NEMA23 veya NEMA34 ifadesi motorun amper değerini göstermez. Aynı NEMA sınıfında farklı akım ve endüktans değerlerine sahip motorlar bulunabilir.

Motor Akımını İkiyle Çarpmak

İki fazlı motorlarda sürücü akımı faz başına ayarlanır. Motor 3 A/faz ise sürücüye 6 A RMS ayarlanmaz.

Pik Akımla RMS Akımı Karşılaştırmak

5,6 A pik kapasiteli EO556’nın en yüksek RMS akımı 4,0 A’dır. Motorun 4,5 A faz akımıyla yalnızca “5,6 A sürücü daha büyüktür” şeklinde karşılaştırılması hatalıdır.

Motor Sargı Voltajına Göre SMPS Seçmek

Motor etiketindeki sargı voltajı, sürücünün besleme voltajı değildir. Güç kaynağı sürücünün izin verilen giriş aralığına göre seçilmelidir.

Sürücünün En Yüksek Voltajına Eşit SMPS Kullanmak

Nominal çıkış, tolerans, şebeke değişimi ve motorun geri elektromotor kuvveti nedeniyle sürücünün gördüğü gerilim yükselebilir. Üst sınıra karşı güvenli çalışma payı bırakılmalıdır.

Tutma Torkunu Çalışma Torku Kabul Etmek

Katalogdaki Nm değeri motorun her hızda aynı torku üreteceğini göstermez. Hedef devirdeki tork, üreticinin tork-devir eğrisinden kontrol edilmelidir.

Motor Kablolarını Enerji Altında Söküp Takmak

Motor ile sürücü arasındaki bağlantı enerji açıkken değiştirilmemelidir. Oluşabilecek yüksek geri gerilim sürücü çıkış katına zarar verebilir.

Uygun Ürün Grubu Nasıl Belirlenir?

Orta akımlı NEMA23 ve bazı NEMA34 uygulamalarında EO556 sınıfı sürücüler değerlendirilebilir. Daha yüksek faz akımı veya daha geniş besleme voltajı gereken sistemlerde EO860AH gibi üst akım sınıfındaki sürücüler incelenmelidir.

Farklı akım, besleme ve kontrol seçenekleri için Step Sürücü kategorisi kullanılabilir. Motor seçimi tamamlanmadan sürücünün yalnızca ürün adındaki amper değerine bakılarak sipariş verilmemelidir.

Doğru seçim için motor ve sistem hakkında en az şu bilgiler hazır olmalıdır:

• Motorun tam model kodu
• Faz akımı
• Kablo sayısı ve sargı bağlantısı
• Sargı endüktansı
• Tutma torku
• Hedef maksimum devir
• Mekanik yük ve aktarım sistemi
• Sürücü besleme aralığı
• Eksen sayısı
• Eş zamanlı çalışma durumu
• Pano soğutma koşulları

Sonuç

NEMA23 ve NEMA34 motorlar için sürücü seçiminin temel noktası, motor faz akımını sürücünün aynı türdeki RMS veya pik akım değeriyle eşleştirmektir. Dört kablolu motorlarda üreticinin belirttiği dönüşüm yöntemi kullanılmalı; altı ve sekiz kablolu motorlarda bağlantı şekli ayrıca dikkate alınmalıdır.

Besleme voltajı sürücünün izin verilen aralığında kalmalı, yüksek hız torku ihtiyacı ile ısınma ve geri gerilim riski arasında denge kurulmalıdır. SMPS güç kaynağı ise yalnız motor amperine bakılarak değil, sürücü yapısı, eksen sayısı, eş zamanlı hareket ve yardımcı yükler hesaba katılarak seçilmelidir.

Tork değeri mekanik kapasite hakkında önemli bilgi verse de tek başına sürücü veya güç kaynağı seçtirmez. Güvenilir bir sistem için akım, voltaj, endüktans, hız, hareket profili ve mekanik yük birlikte değerlendirilmelidir.
