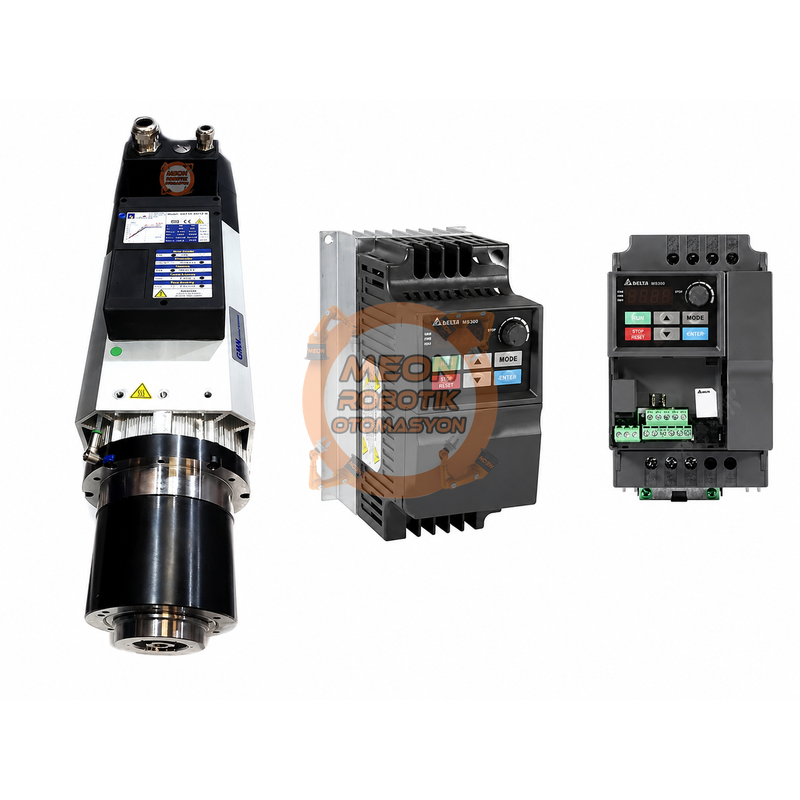

Spindle Motor ve İnverter Uyumu Nasıl Kontrol Edilir?
Spindle motor inverter uyumu, spindle motorun etiket değerleri ile motoru kontrol edecek inverterin teknik sınırlarının karşılaştırılmasıdır. İnverter, şebekeden aldığı sabit gerilim ve frekansı motorun hızını kontrol edebilecek değişken gerilim ve frekansa dönüştürür. CNC router, ahşap işleme, metal işleme, gravür, kesim ve delme uygulamalarında motorun güvenli devir aralığında çalışması bu eşleşmeye bağlıdır.

Bir spindle motor için yalnızca “motor 2,2 kW ise inverter de 2,2 kW olmalıdır” yaklaşımı yeterli değildir. Aynı güç sınıfındaki iki motorun nominal akımı, çalışma gerilimi, nominal frekansı ve soğutma gereksinimi farklı olabilir. Bu nedenle seçim, motor etiketindeki bütün temel değerler dikkate alınarak yapılmalıdır.

Spindle Motor İnverter Uyumu İçin Hızlı Kontrol Listesi

Motor ve inverteri karşılaştırırken şu soruların tamamına cevap verilmelidir:

• İnverterin çıkış gücü motor gücünü karşılıyor mu?
• İnverterin çıkış gerilimi motorun nominal gerilimine uygun mu?
• İnverterin sürekli çıkış akımı motorun nominal akımından düşük mü?
• İnverter motorun nominal ve maksimum çalışma frekansına çıkabiliyor mu?
• İnverterin çıkış faz yapısı motorun faz yapısıyla eşleşiyor mu?
• İnverterin giriş gerilimi ve giriş fazı mevcut şebekeye uygun mu?
• İnverter, spindle motorun motor tipini ve kontrol yöntemini destekliyor mu?
• Motor hava soğutmalı mı, su soğutmalı mı?
• Su soğutmalı modelde pompa ve sıvı dolaşımı hazır mı?
• Hızlı duruş gerekiyorsa inverter frenleme direncini destekliyor mu?

Bu maddelerden biri bile doğrulanamıyorsa motor çalıştırılmadan önce motor ve inverter kullanım dokümanları kontrol edilmelidir.

Motor Etiketinde Hangi Bilgiler Kontrol Edilmelidir?

Spindle motor etiketi, seçim yapılırken kullanılacak temel teknik kaynaktır. Motor gücü, nominal gerilim, nominal akım ve frekans gibi etiket değerleri motorun belirtilen çalışma koşullarındaki sınırlarını gösterir.

Etiketi okunmayan, teknik dokümanı bulunmayan veya bağlantı yapısı kesin olarak belirlenemeyen spindle motorlar tahmini parametrelerle devreye alınmamalıdır.

1. Motor ve İnverter Gücü Nasıl Karşılaştırılır?

İlk kontrol edilen değer genellikle kW değeridir. İnverterin desteklediği motor gücü, spindle motorun nominal gücünü karşılamalıdır. Ancak güç eşleşmesi tek başına uyum anlamına gelmez.

İnverter üreticileri sürücü seçiminin motorun etiket akımı ve güç değeri birlikte değerlendirilerek yapılmasını önerir. Motor akımı inverterin sınırları içinde olsa bile motor gücünün sürücünün belirlediği güç sınıfını aşması, inverter bileşenlerini uygun olmayan şekilde yükleyebilir.

Ayrıca inverter kataloglarında aynı cihaz için normal yük ve ağır yük altında farklı güç veya akım değerleri verilebilir. CNC spindle uygulamasının yük karakteristiği, hızlanma süresi ve kesme yükü dikkate alınarak doğru çalışma sınıfı kullanılmalıdır.

2. Voltaj Uyumu Nasıl Kontrol Edilir?

Motorun nominal gerilimi ile inverterin çıkış gerilimi aynı gerilim sınıfında olmalıdır. Motor etiketinde belirtilen gerilim, inverter parametrelerine doğru girilmeli ve inverter motoru bu değerin üzerinde besleyecek şekilde ayarlanmamalıdır.

İki farklı voltaj kontrolü yapılır:

• İnverterin giriş gerilimi mevcut şebekeye uygun olmalıdır.
• İnverterin çıkış gerilimi spindle motorun nominal gerilimine uygun olmalıdır.

İnverterin girişinde yazan değer doğrudan motor gerilimi olarak değerlendirilmemelidir. Bazı inverterlerde giriş ve motor çıkış özellikleri farklı şekilde tanımlanabilir. Bu nedenle cihaz etiketinde veya kullanım kılavuzunda bulunan “input” ve “output” değerleri ayrı ayrı okunmalıdır.

Yanlış gerilim seçimi; motor sargılarının aşırı ısınmasına, yetersiz torka, motorun hızlanamamasına veya inverterin aşırı akım hatasına geçmesine neden olabilir.

3. Motor Akımı Neden kW Değerinden Daha Belirleyicidir?

İnverterin sürekli çıkış akımı, motorun etiketinde yazan nominal akımdan düşük olmamalıdır. Aynı kW değerindeki spindle motorlar farklı gerilim, verim ve motor tasarımı nedeniyle farklı akım çekebilir.

Örneğin motor ve inverter aynı güç sınıfında görünmesine rağmen inverterin çıkış akımı motorun nominal akımının altında kalıyorsa sistem yük altında hata verebilir. Muhtemel sonuçlar şunlardır:

• Hızlanma sırasında aşırı akım hatası
• Kesme yükü altında devir düşmesi
• İnverterin korumaya geçmesi
• Motorun istenen torka ulaşamaması
• İnverter güç katının gereğinden fazla ısınması

İnverter motor için gereğinden büyük seçilmişse motorun nominal akımı, termik koruma değeri ve diğer motor parametreleri doğru girilmelidir. Büyük inverter kullanılması motorun otomatik olarak daha fazla akım çekeceği anlamına gelmez; ancak yanlış parametreler motor korumasını etkisiz bırakabilir.

4. Maksimum Frekans Uyumu Nasıl Kontrol Edilir?

Spindle motorlarda frekans, motor devrini belirleyen temel parametrelerden biridir. İnverterin maksimum çıkış frekansı, motorun nominal çalışma frekansına ulaşabilecek seviyede olmalıdır.

Standart motor uygulamalarında kullanılan her inverter, yüksek frekanslı spindle motorlar için uygun olmayabilir. İnverterin frekans sınırı motorun ihtiyacından düşükse spindle motor etiket devrine ulaşamaz. Frekans sınırının motorun izin verdiği değerden yüksek ayarlanması ise motorun mekanik ve elektriksel sınırlarının aşılmasına neden olabilir.

Motor yalnızca inverter daha yüksek frekans üretebiliyor diye etiket değerinin üzerinde çalıştırılmamalıdır. Nominal frekansın üzerindeki çalışma bölgesinde torkun azalması, rulman yüklerinin artması ve mekanik hız sınırlarının aşılması gibi riskler oluşabilir.

İnverterde en az şu parametreler motor etiketine göre kontrol edilmelidir:

• Motor nominal frekansı
• Maksimum çıkış frekansı
• Minimum çalışma frekansı
• Nominal motor devri
• Hızlanma süresi
• Yavaşlama süresi
• Motor kontrol yöntemi

5. Faz Yapısı Nasıl Karşılaştırılır?

Faz kontrolünde inverterin giriş ve çıkış tarafı birbirinden ayrılmalıdır.

İnverterin giriş fazı, cihazın bağlanacağı şebekeyi ifade eder. İnverterin çıkış fazı ise motoru besleyen tarafı ifade eder. Monofaze girişle çalışan bazı inverterler, çıkışta trifaze motor beslemesi sağlayabilir. Ancak bu özellik bütün inverterlerde bulunmadığı için ürün etiketinden veya kullanım kılavuzundan doğrulanmalıdır.

Kontrol edilmesi gereken yapı şöyledir:

Motor terminal görevleri, soket pinleri veya kablo renkleri yalnızca motorun resmî bağlantı şeması üzerinden belirlenmelidir. Kablo rengine bakılarak faz, topraklama, sıcaklık sensörü veya fan bağlantısı tahmin edilmemelidir.

6. Hava ve Su Soğutmalı Spindle Motor Farkı

Elektriksel uyum doğru olsa bile soğutma sistemi eksikse spindle motor güvenli şekilde çalışamaz.

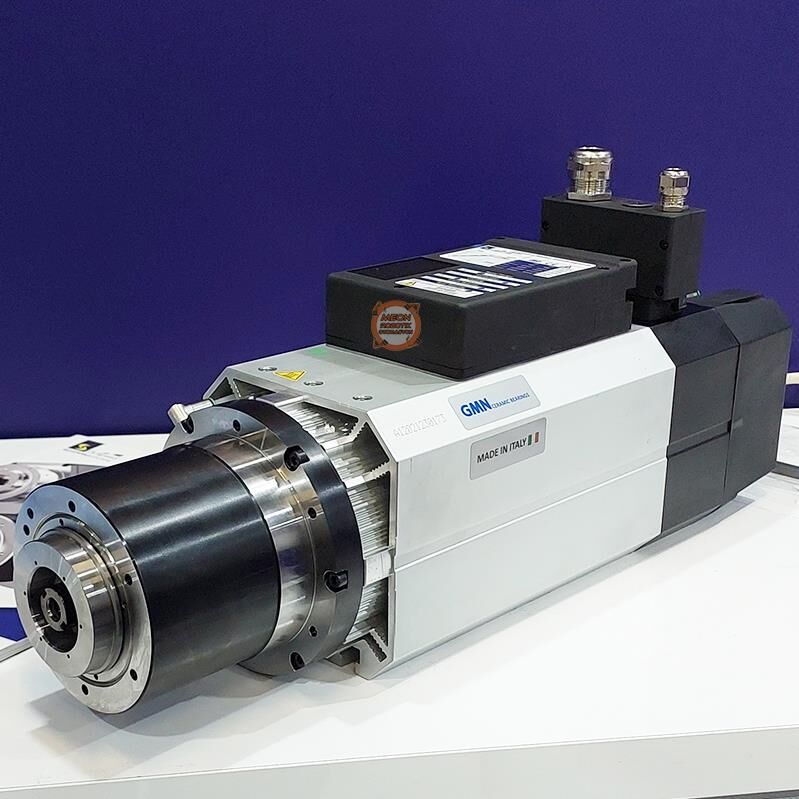

Hava soğutmalı spindle motor

Hava soğutmalı motorlarda ısı, motora bağlı fan veya harici hava akışıyla uzaklaştırılır. Motorun soğutma kanalları açık tutulmalı ve üreticinin belirlediği montaj koşulları korunmalıdır.

Motorun kendi fanıyla soğutulduğu sistemlerde düşük hız, fan devrini de azaltabilir. Düşük devirde yüksek yükle uzun süre çalışma, yeterli hava akışı oluşmaması nedeniyle motorun aşırı ısınmasına yol açabilir.

Su soğutmalı spindle motor

Su soğutmalı motorlarda gövde içindeki kanallardan uygun soğutma sıvısı dolaştırılır. Motor çalıştırılmadan önce pompa, depo veya chiller, hortum bağlantıları ve sıvı akışı kontrol edilmelidir.

Pompa seçiminde yalnızca çalışıyor olması yeterli değildir. Spindle motor üreticisinin istediği akış, basınç, sıvı türü ve sıcaklık koşulları dikkate alınmalıdır. Bu değerler bilinmiyorsa pompa kapasitesi tahmin edilmemelidir.

Meon Robotik Otomasyon’daki CNC soğutma pompaları ve sıvı aktarma seçenekleri, su soğutmalı spindle sistemleri için pompa araştırırken incelenebilir.

7. İnverterin Motor Kontrol Desteği Kontrol Edilmelidir

İnverterin desteklediği motor tipi ve kontrol yöntemi spindle motorla uyumlu olmalıdır. İnverter yalnızca standart asenkron motor kontrolü sunuyorsa farklı motor teknolojisine sahip bir spindle motor için uygun olmayabilir.

Kontrol edilmesi gereken başlıca özellikler şunlardır:

• Desteklenen motor tipi
• V/f veya vektör kontrol seçenekleri
• Yüksek frekans çıkış desteği
• Motor otomatik tanıma veya autotune özelliği
• Harici hız referansı desteği
• Analog giriş aralığı
• Dijital çalıştırma ve durdurma girişleri
• CNC kontrol kartıyla kullanılacak kontrol sinyalleri

Bu özellikler bağlantı yapılmadan önce inverter kullanım kılavuzundan doğrulanmalıdır. Özellikle analog hız komutu, ortak uçlar ve dijital giriş terminalleri marka ve modele göre değişebilir.

Frenleme Direnci Her Spindle Sisteminde Gerekli midir?

Frenleme direnci, motor yavaşlarken oluşan enerjinin ısıya dönüştürülerek daha kontrollü şekilde uzaklaştırılmasına yardımcı olur. Ancak her inverter harici frenleme direnci bağlantısını desteklemez ve her uygulamada direnç kullanılması gerekmez.

Frenleme direnci değerlendirilirken şu bilgiler kontrol edilmelidir:

• İnverterde dahili fren kıyıcı bulunup bulunmadığı
• Harici frenleme ünitesi gerekip gerekmediği
• İzin verilen minimum direnç değeri
• Gerekli direnç gücü
• Frenleme süresi
• Duruş sıklığı ve çalışma çevrimi
• Direncin montaj ve havalandırma koşulları

Direnç değeri rastgele seçilmemelidir. İzin verilenden daha düşük direnç, inverterin frenleme devresinde aşırı akım oluşturarak güç elemanlarına zarar verebilir. Kullanılabilecek minimum direnç ve güç değerleri inverterin kendi kurulum kılavuzundan alınmalıdır.

Uygun ürünleri değerlendirirken frenleme dirençleri kategorisi incelenebilir.

Yanlış İnverter Seçiminin Yol Açabileceği Sorunlar

Adım Adım Spindle Motor ve İnverter Seçimi

1. Spindle motorun etiketini ve teknik dokümanını bulun.
2. Motor gücü, gerilimi, nominal akımı, frekansı, devri ve faz yapısını kaydedin.
3. Motorun hava veya su soğutmalı olduğunu belirleyin.
4. İnverter girişinin mevcut şebekeye uygun olduğunu doğrulayın.
5. İnverter çıkış gerilimini motor gerilimiyle karşılaştırın.
6. İnverterin sürekli çıkış akımını motorun nominal akımıyla karşılaştırın.
7. İnverter maksimum frekansının motorun çalışma frekansını karşıladığını kontrol edin.
8. İnverterin spindle motorun motor tipini desteklediğini doğrulayın.
9. Hızlanma ve yavaşlama gereksinimlerini belirleyin.
10. Gerekliyse frenleme direncini inverter kılavuzuna göre seçin.
11. Su soğutmalı motorlarda pompa ve sıvı dolaşım sistemini hazırlayın.
12. İlk çalıştırmadan önce motor parametrelerini invertere doğru girin.
13. Motoru önce yüksüz veya güvenli çalışma koşullarında kontrollü olarak test edin.
14. Akım, sıcaklık, titreşim, ses ve hata kayıtlarını takip edin.

Elektrik panosu, inverter güç terminalleri, motor bağlantıları ve topraklama işlemleri yetkin kişiler tarafından yapılmalıdır. Enerji kesilse bile inverterin DC bara kondansatörlerinde bir süre tehlikeli gerilim kalabileceğinden üreticinin bekleme ve güvenlik talimatlarına uyulmalıdır.

Spindle Sisteminde Pens ve Somun Uyumu

Elektriksel uyum sağlandıktan sonra takım bağlama sisteminin de spindle motorla uyumlu olması gerekir. Pens serisi, somun tipi, maksimum takım çapı ve spindle üzerindeki takım tutucu yapısı birlikte değerlendirilmelidir.

Yanlış pens veya somun kullanılması takımın merkezlenmesini bozabilir, titreşimi artırabilir ve yüksek devirde güvenlik riski oluşturabilir. Uygun takım bağlama bileşenleri için pens ve somunlar kategorisi incelenebilir.

İlgili Spindle Motor ve İnverter Ürün Grupları

Sistem kurulurken motor, inverter ve yardımcı ekipmanlar ayrı ürünler olarak değil, birbiriyle çalışan bir sistem olarak değerlendirilmelidir.

• Farklı güç, devir ve soğutma seçeneklerini karşılaştırmak için spindle motor modelleri
• Motor kontrolü için hız kontrol cihazları, sürücüler, inverterler ve frenleme dirençleri
• Hızlı duruş gereken uygulamalar için frenleme dirençleri
• Takım bağlama sistemi için pens ve somunlar
• Su soğutmalı sistemler için CNC soğutma pompaları ve sıvı aktarma ürünleri

Sonuç

Doğru spindle motor ve inverter seçimi, yalnızca iki ürünün kW değerlerini eşleştirmekten ibaret değildir. Motorun nominal gerilimi, akımı, frekansı, faz yapısı, motor tipi ve soğutma sistemi; inverterin giriş ve çıkış özellikleriyle tek tek karşılaştırılmalıdır.

Özellikle inverter çıkış akımının motor akımını karşılaması, maksimum frekansın motor sınırlarına göre ayarlanması ve su soğutmalı motorlarda kesintisiz sıvı dolaşımının sağlanması kritik öneme sahiptir. Frenleme direnci kullanılacaksa direnç ve güç değerleri yalnızca inverter üreticisinin dokümanına göre belirlenmelidir.
