Smc Cnc Kontrol Ünitesinin Folinn Spindle Sürücü Bağlantı Ayarları

Merhabalar

Bu blog yazımızda 4 Eksen Cnc Kontrol Ünitesi Smc 4-4-16A16B  ürünün, Folinn 0.75 Kw Hız Kontrol Cihazı 220V-H100S20007BX0 sürücü modeli ile 0,75 Kw 18000 Devir Er20 Arel Spindle Motor bağlantı ayarlarını anlatacağız

Folinn Hız Kontrol Cihazı Spindle Motor İçin Örnek Parametre:

P03.00= 3

P02.10= 2

P02.18= 300 (Frekans HZ)

P05.08= 300 (Frekans HZ)

P02.50= 5    (Kalkış zamanı Saniye)

P02.70= 5    (Duruş Zamanı Saniye)

P06.11= 750  (Motor Gücü Waat )

P06.12= 220  (Motor Voltajı)

P06.13= 300  ( Frekans HZ)

P06.14= 3,75 ( Motor Akımı Amper)

P06.15= 18000 ( Motor Devri)

P06.17= 2

Folinn Sürücü Fabrika ayarlarına getirme parametresi:

P01.11= 2

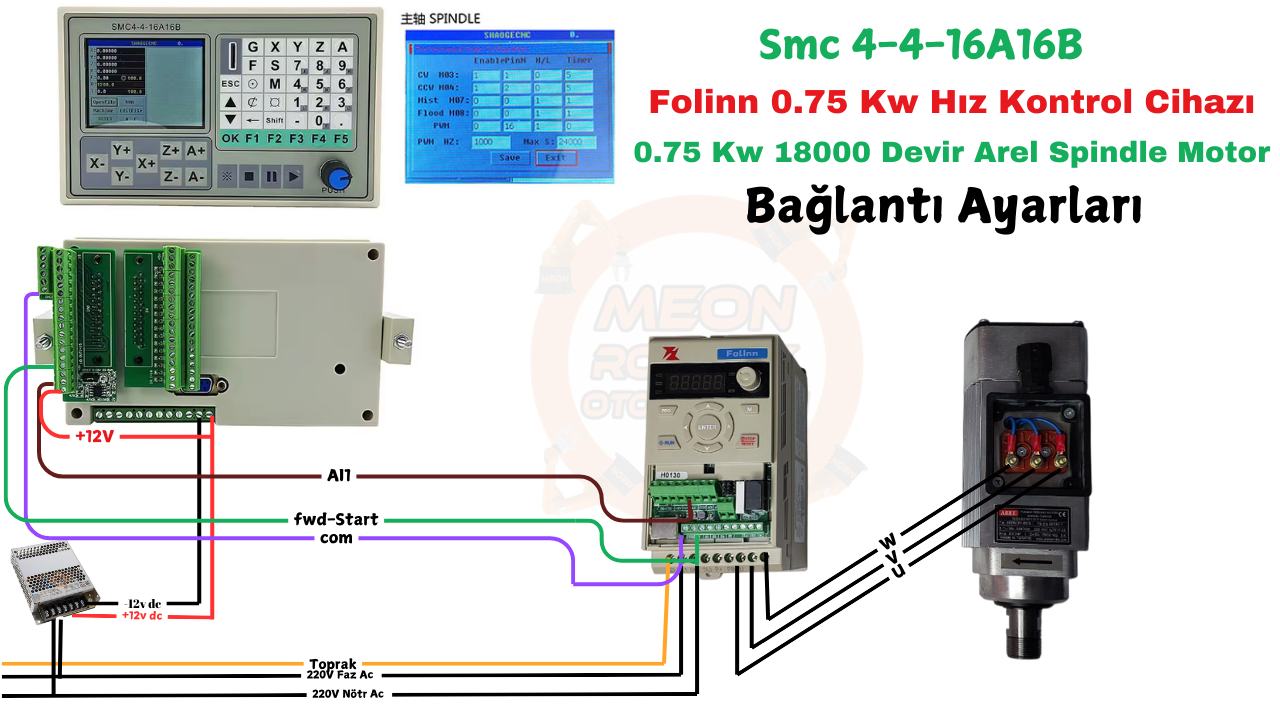

Alt tarafta bağlantı şeması ve bağlantı videosu mevcutur.
