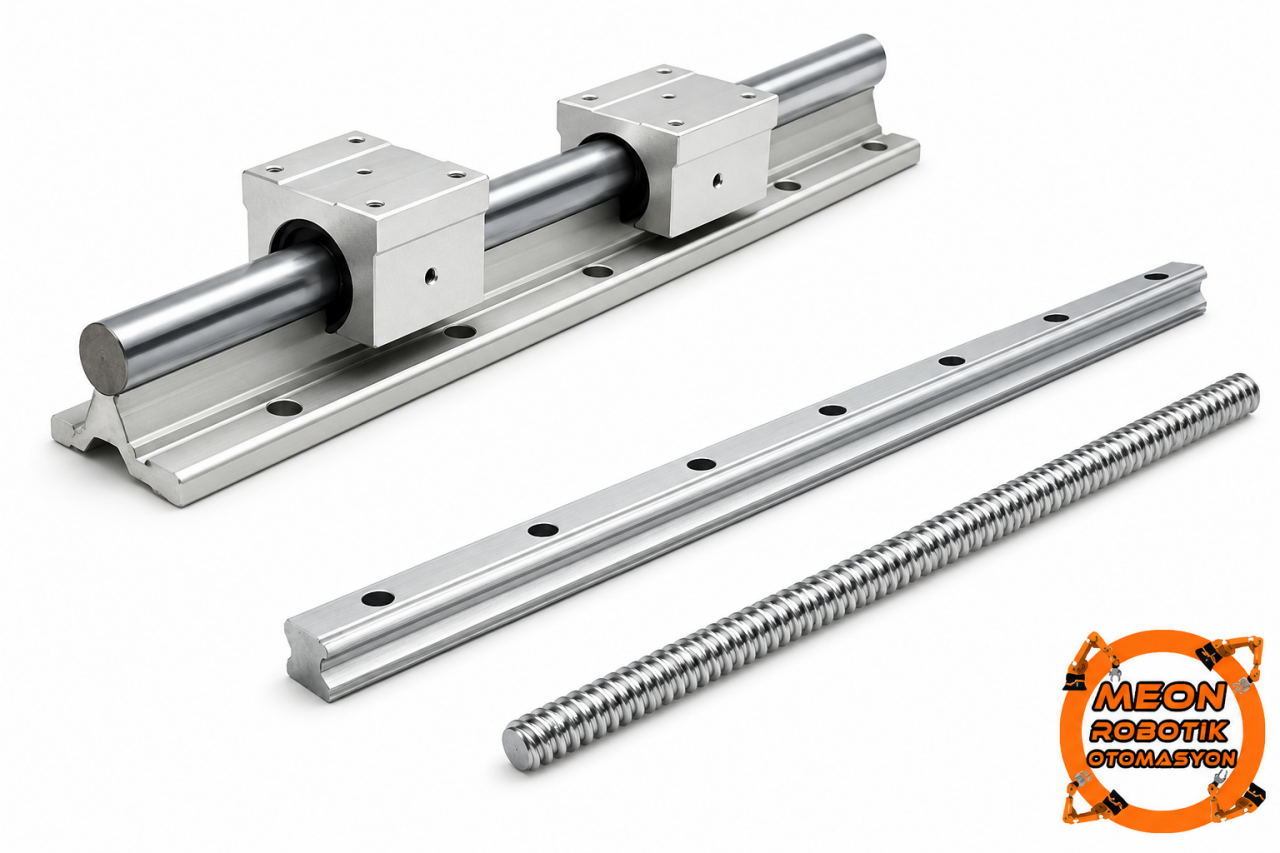

Lineer Hareket Sistemi Seçimi: Lineer Kızak, Krom Mil ve Vidalı Mil Arasındaki Farklar
Lineer kızak, krom mil ve vidalı mil aynı makinede birlikte kullanılabilse de farklı mekanik görevler üstlenir. Bu rehber, lineer hareket sistemi seçiminde yük taşıma, hassasiyet, hız, maliyet ve montaj koşullarını karşılaştırarak CNC ekseni, ürün itme mekanizması, kapı sistemi ve hafif otomasyon uygulamaları için uygun seçenekleri açıklar.

Lineer hareket sistemi tasarlanırken lineer kızak, lineer krom mil ve vidalı mil arasında yalnızca fiyat veya mil çapına bakarak seçim yapılmamalıdır. Lineer kızak ve krom mil, hareketli parçayı belirli bir doğrultuda yönlendiren kılavuzlama elemanlarıdır. Vidalı mil ise motorun dönme hareketini kontrollü doğrusal harekete dönüştüren bir tahrik elemanıdır. Bu nedenle özellikle CNC ve hassas otomasyon eksenlerinde lineer kızak veya krom mil ile vidalı mil çoğu zaman birbirinin alternatifi değil, birbirini tamamlayan parçalardır.

En Önemli Fark: Kılavuzlama ve Tahrik

Bir doğrusal hareket mekanizmasında iki temel görev bulunur:

• Kılavuzlama: Hareketli tablanın veya mekanizmanın sağa, sola, yukarı, aşağı ya da dönerek sapmasını engeller.
• Tahrik: Hareketli parçayı belirlenen yönde ileri veya geri götürür.

Lineer kızak ve krom mil kılavuzlama görevini üstlenir. Vidalı mil ise step motor veya servo motor tarafından döndürülerek ekseni hareket ettirir. Vidalı mil somunu, tek başına hareketli tablayı taşıyan bir kızak olarak kullanılmamalıdır. Yükün ağırlığı ve oluşan momentler ayrı bir lineer kılavuzlama sistemi tarafından karşılanmalıdır.

Lineer kızak nedir?

Lineer kızak sistemi, üzerinde hassas hareket kanalları bulunan bir ray ve bu ray üzerinde çalışan lineer arabadan oluşur. Hareketli tabla arabaya bağlanır ve yük ray boyunca taşınır.

Profil raylı lineer kızaklar, kompakt bir alanda yüksek rijitlik ve farklı yönlerden gelen yükleri karşılayabilme amacıyla kullanılır. Uygun montaj yüzeyi, doğru hizalama ve düzenli yağlama sağlandığında CNC makineleri, robot eksenleri, ölçüm sistemleri ve tekrarlı otomasyon uygulamaları için elverişlidir.

Lineer krom mil nedir?

Lineer krom mil sistemi, sertleştirilmiş ve yüzeyi işlenmiş dairesel bir mil ile mil üzerinde hareket eden lineer rulman veya yataklı arabadan oluşur. Mil, uçlarından veya boydan boya desteklenerek makine gövdesine bağlanır.

Krom mil sistemleri basit yapıları, kolay bulunabilen bağlantı elemanları ve farklı gövde tasarımlarına uyarlanabilmeleri nedeniyle hafif ve orta seviyeli mekanizmalarda kullanılır. Ancak uzun ve yalnızca uçlarından desteklenen millerde yük altında eğilme oluşabileceği için mil çapı, açıklık mesafesi ve destek biçimi birlikte değerlendirilmelidir.

Vidalı mil nedir?

Vidalı mil, vida mili ile somun arasında dolaşan bilyalar sayesinde dönme hareketini doğrusal harekete dönüştürür. Kayma yerine yuvarlanma hareketinin kullanılması, hareket verimliliğini artırırken motorun üretmesi gereken torkun azaltılmasına yardımcı olur.

Vidalı mil sisteminin çalışabilmesi için yalnızca mil ve somun yeterli değildir. Uygulamaya göre uç yatakları, motor kaplini, somun bağlantı bloğu ve uygun şekilde işlenmiş mil uçları gerekir. Hassasiyet ve boşluk değeri kullanılan vidalı milin üretim sınıfına, somun yapısına, ön yük durumuna ve montaj kalitesine bağlıdır.

Lineer Kızak, Krom Mil ve Vidalı Mil Karşılaştırması

Tablodaki değerlendirmeler genel sistem yapısını gösterir. Gerçek kapasite; ürün serisi, boyut, çalışma yönü, strok, hız, yük merkezi ve üretici teknik değerlerine göre belirlenmelidir.

Yük Taşıma ve Moment Dayanımı

Hareketli bir tabla üzerindeki yük her zaman doğrudan aşağı doğru etki etmez. Motor, iş parçası, tutucu aparat veya kapı kanadı ağırlık merkezinden uzaksa kılavuzlama sistemi üzerinde devrilme momenti oluşur.

Lineer kızak arabaları, uygun ray ve araba yerleşimiyle farklı yönlerden gelen yükleri ve momentleri karşılamak için kullanılabilir. Özellikle dar alanda yüksek rijitlik gereken sistemlerde avantaj sağlar.

Krom mil uygulamalarında genellikle iki paralel mil ve her mil üzerinde bir veya daha fazla lineer rulman kullanılır. Miller arasındaki mesafe artırıldığında mekanizmanın dönmeye karşı direnci yükseltilebilir. Buna karşılık uzun ve desteksiz mil kullanılması, tabla ağırlığı altında esneme ve titreşim oluşturabilir.

Vidalı mil ise yalnızca eksen boyunca itme ve çekme kuvveti üretmelidir. Hareketli tablanın ağırlığını, kesme kuvvetini veya kapı kanadının yanal yükünü doğrudan vidalı mil somununa aktarmak erken aşınmaya ve sıkışmaya neden olabilir.

Hassasiyet ve Tekrarlanabilirlik

Hassasiyet yalnızca kullanılan parçanın adına bağlı değildir. Gövde yüzeylerinin düzgünlüğü, rayların paralelliği, rulman boşluğu, bağlantı rijitliği, motor kontrolü ve yük altındaki esneme birlikte sonucu belirler.

Lineer kızak, düzgün hazırlanmış bir montaj yüzeyinde düşük boşluklu ve rijit bir kılavuzlama sağlayabilir. Ancak eğri veya paralel olmayan bir yüzeye zorlanarak bağlanırsa araba hareketi sertleşebilir.

Krom mil sistemlerinde hassasiyeti etkileyen başlıca unsurlar şunlardır:

• Milin doğruluğu ve yüzey durumu
• Lineer rulmanın iç boşluğu
• Mil destekleri arasındaki mesafe
• İki milin birbirine paralelliği
• Hareketli tablanın bağlantı rijitliği

Vidalı milde konumlandırma hassasiyeti, hatve doğruluğu ve yön değişiminde oluşan boşlukla ilişkilidir. Ön yüklü somunlar yön değiştirme boşluğunu azaltabilir ancak her vidalı mil ve somun ön yüklü değildir. Ürün seçerken boşluk değerinin veya hassasiyet sınıfının teknik dokümanda açıkça belirtilmesi gerekir.

Hız ve Strok Uzunluğu

Yüksek hız gereken bir eksende yalnızca arabanın rahat hareket etmesi yeterli değildir. Milin titreşimi, yağlama, rulman dönüş hızı, vidalı milin kritik devri ve motor torku birlikte değerlendirilmelidir.

Lineer kızak sistemleri yüksek hız ve sık çevrim bulunan makinelerde kullanılabilir. Rayın sabit gövdeye tam olarak bağlanması, uzun strokta rijitliğin korunmasına yardımcı olur.

Krom mil kısa ve orta strokta pratik bir çözüm olabilir. Uzun strokta yalnızca uçlarından tutulan miller yerine boydan boya destekli mil kullanılması esnemeyi azaltabilir.

Vidalı milde strok uzadıkça milin dönüş sırasında salınım yapma riski artar. Mil çapı, toplam boy, yataklama yöntemi ve hedef devir uygun değilse titreşim ve gürültü oluşabilir. Çok uzun ve hızlı eksenlerde kayış, kremayer-pinyon veya farklı bir tahrik sistemi değerlendirilmelidir.

Maliyet ve Montaj Zorluğu

Krom mil sistemi genellikle basit ve düşük bütçeli mekanizmalarda avantajlıdır. Mil tutucu, lineer rulman ve tabla bağlantıları standart yöntemlerle kurulabilir. Ancak düşük ilk maliyet amacıyla yetersiz çap veya uzun desteksiz mil seçilmesi, daha sonra esneme ve rulman değişimi gibi ek maliyetler oluşturabilir.

Lineer kızak sisteminde rayın bağlanacağı yüzeyin düzgün hazırlanması önemlidir. İki ray kullanılan eksenlerde paralellik hatası arabaların zorlanmasına neden olabilir. Bu nedenle profil, plaka veya makine gövdesinin montaj hassasiyeti toplam maliyete dahil edilmelidir.

Vidalı mil sistemi; mil, somun, somun yuvası, uç yatakları, kaplin ve motor bağlantısından oluşur. Mil uçlarının yataklarla uyumlu işlenmesi ve motor ekseniyle vidalı mil ekseninin doğru hizalanması gerekir. Esnek kaplin küçük montaj kaçıklıklarını karşılayabilir ancak ciddi eksen hatalarını düzeltmek amacıyla kullanılmamalıdır.

Uygulamaya Göre Lineer Hareket Sistemi Seçimi

CNC ekseni

CNC tezgâhında kesme kuvvetleri, titreşim ve yön değiştirme hareketleri bulunduğu için rijitlik ve tekrarlanabilirlik önemlidir.

Hassas ve yük altında çalışan bir CNC ekseninde yaygın çözüm şu parçalardan oluşur:

• Kılavuzlama için lineer kızak ve arabalar
• Tahrik için vidalı mil ve somun
• Vidalı mil uçlarında uygun yataklama
• Motor ile mil arasında uygun kaplin

Hafif masaüstü veya düşük kesme kuvvetli bir CNC sisteminde destekli krom mil ile vidalı mil birlikte kullanılabilir. Ancak uzun, ince ve yalnızca uçlarından tutulan krom miller ağır spindle veya yüksek kesme kuvvetleri bulunan sistemlerde yeterli rijitliği sağlayamayabilir.

Ürün itme mekanizması

Konveyör üzerindeki ürünü belirli bir noktaya iten kısa stroklu mekanizmalarda yük ve hassasiyet ihtiyacına göre farklı yapılar kurulabilir.

Düşük yük, kısa strok ve sınırlı çevrim sayısında krom mil ve lineer rulman ekonomik bir kılavuzlama çözümü olabilir. Ürünün her çevrimde aynı konumda durması gerekiyorsa kılavuzlama için lineer kızak, tahrik için vidalı mil kullanılabilir.

Yalnızca iki son konum arasında hızlı hareket isteniyorsa pnömatik silindir, kayışlı eksen veya lineer aktüatör gibi alternatifler de değerlendirilmelidir. Vidalı mil seçimi, ara konumlara kontrollü gitme ve ayarlanabilir strok gerektiğinde daha anlamlıdır.

Kapı ve sürgü sistemi

Hafif bir koruyucu kapak veya küçük sürgü mekanizmasında krom mil sistemi yeterli olabilir. Kapının geniş olması, ağırlık merkezinin kılavuzdan uzak bulunması veya yana doğru kuvvet uygulanması durumunda lineer kızak daha rijit bir çözüm sağlar.

Motorlu kapıda vidalı mil kullanılması kontrollü açılma mesafesi ve düşük hızlı güçlü hareket sağlayabilir. Ancak kapı uygulamalarında sıkışma algılama, mekanik sınırlandırma, acil serbest bırakma ve enerji kesildiğinde oluşacak hareket gibi güvenlik konuları ayrıca değerlendirilmelidir. Hızlı ve uzun stroklu kapılarda kayışlı veya özel kapı tahrik sistemleri daha uygun olabilir.

Hafif otomasyon ve test düzenekleri

Sensör taşıma, kamera konumlandırma, ölçüm aparatı veya küçük montaj düzeneği gibi hafif uygulamalarda krom mil maliyet avantajı sağlayabilir.

Aşağıdaki durumlarda lineer kızak tercih edilmesi daha uygundur:

• Mekanizma üzerinde yanal yük bulunuyorsa
• Hareketli parçanın dönmesi engellenmek isteniyorsa
• Montaj alanı darsa
• Sık çevrim ve tekrarlanabilir hareket gerekiyorsa
• Tabla üzerinde ağırlık merkezinden uzak bir yük bulunuyorsa

Ara konumlara programlanabilir şekilde gitmek gerekiyorsa lineer kızak veya krom mil sistemine vidalı mil tahriki eklenebilir.

Montajda Dikkat Edilmesi Gerekenler

Lineer kızak montajı

• Rayın bağlanacağı yüzey temiz, düz ve rijit olmalıdır.
• İki ray kullanılacaksa raylar birbirine paralel hizalanmalıdır.
• Cıvatalar kontrollü ve uygun sırayla sıkılmalıdır.
• Arabalar raydan çıkarılmamalı veya üretici talimatına uygun taşıma aparatı kullanılmalıdır.
• Talaş, toz ve sıvıya karşı koruma sağlanmalıdır.
• Yağlama aralığı çalışma ortamına göre belirlenmelidir.

Krom mil montajı

• Mil çapı yük ve destekler arasındaki açıklığa göre seçilmelidir.
• İki milin paralelliği hareket boyunca korunmalıdır.
• Uzun stroklarda destekli mil seçenekleri değerlendirilmelidir.
• Lineer rulmanlar kir, çapak ve darbeden korunmalıdır.
• Rulman gövdeleri hizalama hatası oluşturacak biçimde zorlanmamalıdır.

Vidalı mil montajı

• Mil uçları kullanılacak yataklarla uyumlu olmalıdır.
• Uç yatakları makine gövdesine rijit şekilde bağlanmalıdır.
• Vidalı mil ekseni ile lineer kılavuz hareket ekseni aynı doğrultuda olmalıdır.
• Motor kaplini, mil ve motor çaplarına uygun seçilmelidir.
• Somun, uygun taşıma aparatı olmadan milden çıkarılmamalıdır.
• Dikey eksenlerde enerji kesildiğinde eksenin aşağı hareket etme ihtimali değerlendirilmelidir.

Yaygın Seçim Hataları

• Vidalı mili lineer kızak yerine kullanmaya çalışmak
• Yalnızca mil çapına bakarak sistem seçmek
• Uzun krom mili yalnızca uçlarından desteklemek
• Lineer kızakları eğri yüzeye zorlayarak bağlamak
• İki ray veya iki krom mil arasındaki paralelliği kontrol etmemek
• Vidalı milin devir ve strok ilişkisini dikkate almamak
• Kaplinin tüm eksen kaçıklıklarını düzelteceğini düşünmek
• Talaşlı ortamda ray, rulman ve vidalı mil koruması kullanmamak
• Dikey eksende fren veya dengeleme gereksinimini göz ardı etmek
• Yük kapasitesini yalnızca toplam ağırlığa göre hesaplayıp moment yüklerini hesaba katmamak

İlgili Meon Ürün ve Kategorileri

Hassas ve rijit makine eksenleri için Lineer Kızak ve Arabalar kategorisi incelenebilir.

Hafif otomasyon, test düzeneği ve ekonomik kılavuzlama çözümleri için Lineer Krom Mil ve Arabalar kategorisindeki mil, rulman ve yataklı araba seçenekleri değerlendirilebilir.

Doğrusal hareketin motorla kontrol edilmesi gereken sistemlerde Vidalı Miller, Somunlar, BK-BF Yataklar ve Kaplinler birlikte ve mekanik uyumlulukları kontrol edilerek seçilmelidir.

Sonuç

Lineer kızak, krom mil ve vidalı mil doğrudan aynı görevi yapan üç alternatif değildir. Lineer kızak ve krom mil hareketi yönlendirirken vidalı mil hareketi üretir. Bu ayrım doğru yapıldığında sistemin yük kapasitesi, hassasiyeti ve kullanım ömrü daha sağlıklı şekilde planlanabilir.

Düşük yük ve sınırlı bütçeli hafif mekanizmalarda krom mil uygun olabilir. Yüksek rijitlik, kompakt yapı ve hassas hareket gereken uygulamalarda lineer kızak öne çıkar. Kontrollü konumlandırma gerektiğinde ise seçilen kılavuzlama sistemine uygun çap, hatve, somun, uç yatakları ve kaplinlerden oluşan bir vidalı mil tahriki eklenmelidir.
