300 RPM Bal Süzme Motoru Bağlantısı Nasıl Yapılır?

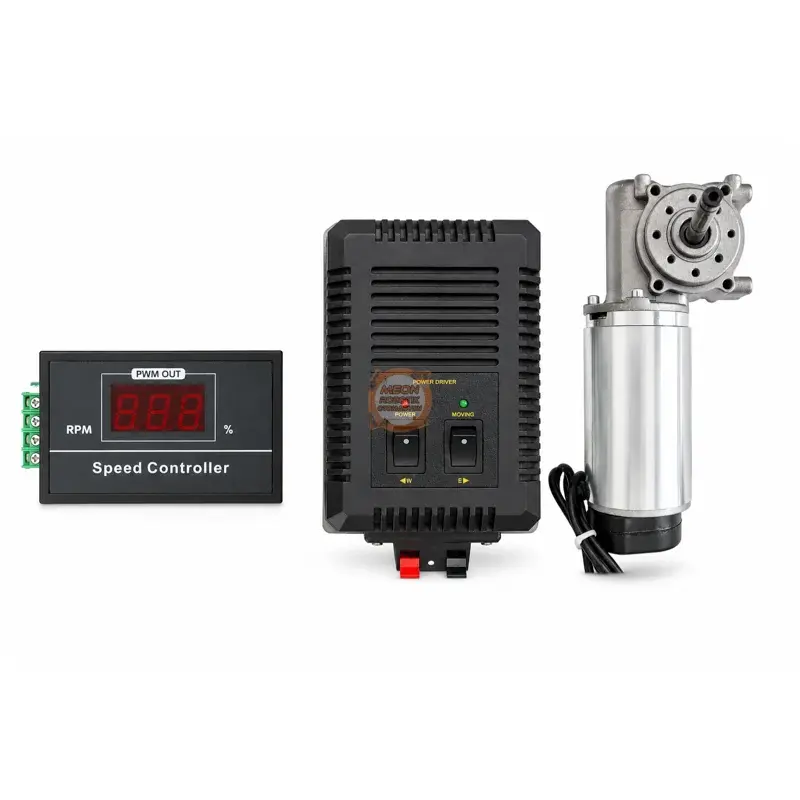

300 RPM redüktörlü bal süzme motoru seti; 36 V güç kaynağı, dijital hız kontrol cihazı ve redüktörlü DC motordan oluşur. Bu rehberde bal süzme motoru bağlantısı, güç kaynağı ile sürücü arasında gereken iki kablo, ilk çalıştırma sırası ve mekanik montajda dikkat edilmesi gereken noktalar açıklanmaktadır.

Bal süzme motoru bağlantısı, 36 V güç kaynağından alınan enerjinin dijital hız kontrol cihazı üzerinden redüktörlü DC motora aktarılmasıyla yapılır. Dijital kontrol cihazı, bal süzme makinesinin sepet dönüş hızının potansiyometre üzerinden azaltılıp artırılmasını sağlar. Sistem özellikle manuel bal süzme makinelerinin motorlandırılmasında ve kontrollü tambur döndürme uygulamalarında kullanılabilir.

300 RPM Redüktörlü Bal Süzme Motoru Seti – Dijital Hız Kontrollü, motor, güç kaynağı ve hız kontrol bileşenlerinin birlikte kullanılmasına yönelik hazırlanmış bir settir. Ancak motorun makine gövdesine bağlanması ve güç kaynağı ile sürücü arasındaki DC bağlantının tamamlanması kullanıcı tarafından yapılmalıdır.

Bal Süzme Motoru Setinin Bileşenleri

Setin temel bileşenleri ve görevleri şöyledir:

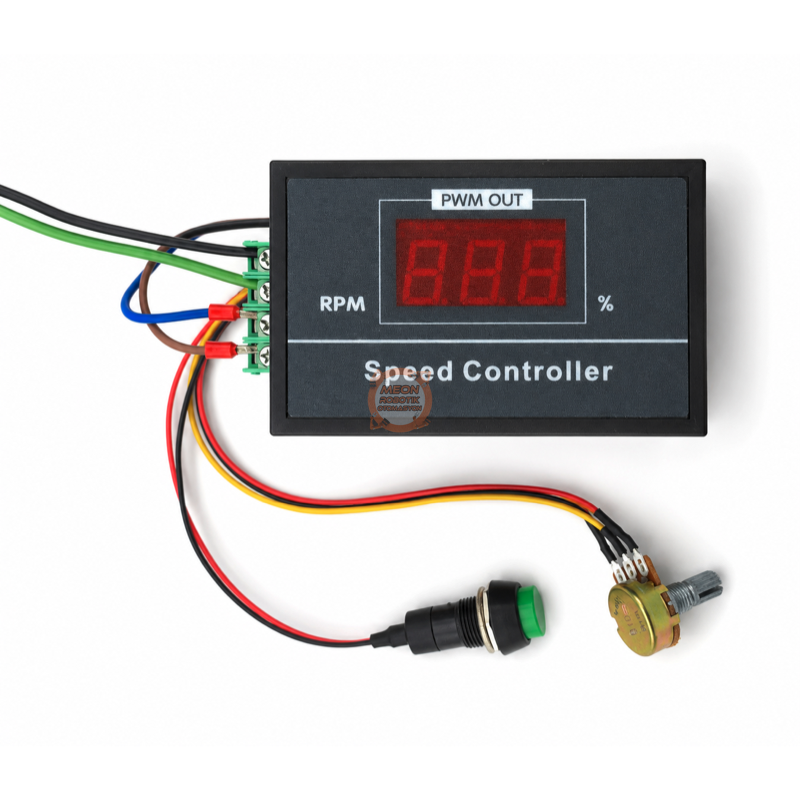

Set içerisindeki dijital ekranda gösterilen değer, motorun ölçülmüş anlık devir sayısı değildir. Ekran, ayarlanan hız seviyesinin yüzde karşılığını gösterir. Örneğin ekranda görülen yüzde değeri doğrudan motorun RPM değeri olarak değerlendirilmemelidir.

Bağlantı İçin Gereken İki Kablo

Güç kaynağı ile dijital hız kontrol cihazı arasında bağlantı kurulabilmesi için müşterinin iki adet yalıtımlı kablo hazırlaması gerekir.

Bu kabloların görevleri şunlardır:

• Birinci kablo, güç kaynağının pozitif DC çıkışını sürücünün pozitif besleme girişine bağlar.
• İkinci kablo, güç kaynağının negatif DC çıkışını sürücünün negatif besleme girişine bağlar.

Bu iki kablo, 220 V AC şebeke bağlantısı için değil, güç kaynağının 36 V DC çıkışını hız kontrol cihazına taşımak için kullanılır.

Kablo kesiti; bağlantı mesafesi, motorun çektiği akım, çalışma süresi ve terminal yapısına göre seçilmelidir. Doğrulanmış motor akım bilgisi bulunmadığı için sabit bir kablo kesiti belirtilmemelidir. Kablo uçlarında sürücü ve güç kaynağı terminallerine uygun yüksük veya bağlantı elemanı kullanılması, gevşek temas riskini azaltır.

Bal Süzme Motoru Bağlantı Sırası

Bağlantının temel enerji akışı şu şekildedir:

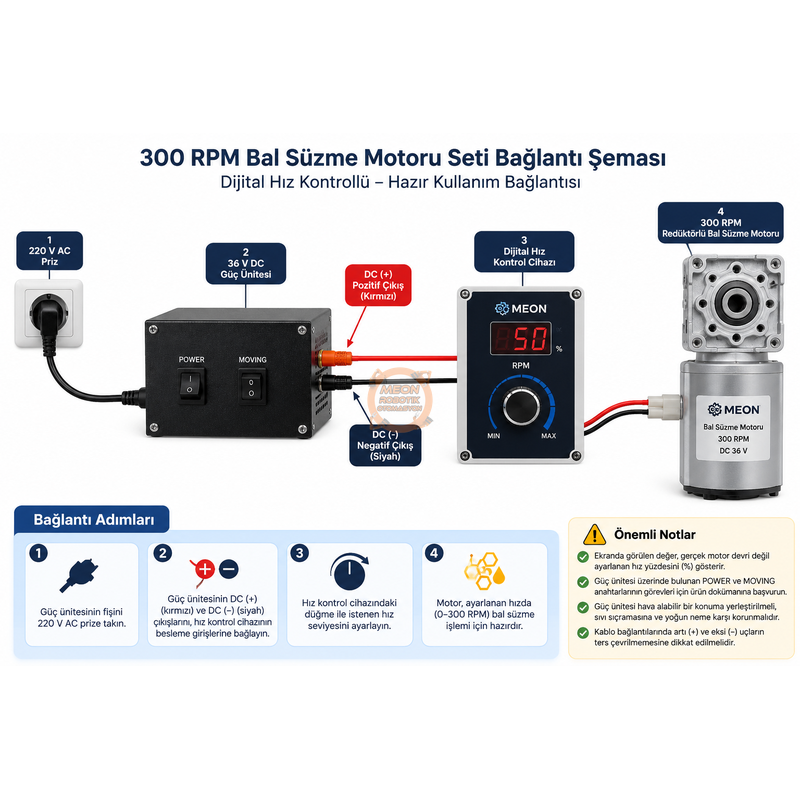

Şebeke beslemesi → 36 V güç kaynağı → iki adet DC bağlantı kablosu → dijital hız kontrol cihazı → redüktörlü motor

Elektrik bağlantıları enerji tamamen kesilmiş durumdayken yapılmalıdır.

1. Motorun Mekanik Montajını Hazırlayın

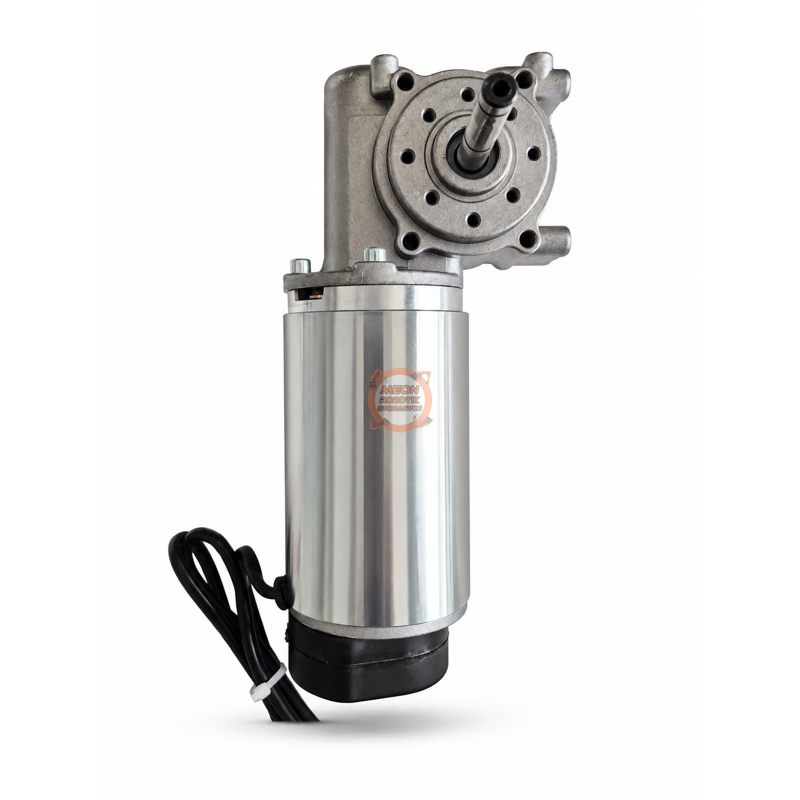

Redüktörlü motor, bal süzme makinesinin taşıyıcı gövdesine sağlam şekilde sabitlenmelidir. Motor mili ile bal süzme sepetinin tahrik mili mümkün olduğunca aynı eksende bulunmalıdır.

Hareket aktarımı için makinenin yapısına göre aşağıdaki bağlantılardan biri gerekebilir:

• Kaplin
• Kasnak ve kayış
• Zincir ve dişli
• Özel üretilmiş mil bağlantı aparatı
• Uygulamaya uygun bağlantı plakası

Set, bütün bal süzme makinelerine doğrudan takılabilecek evrensel bir mekanik montaj aparatı içermez. Motor bağlantısı hazırlanırken sepetin ağırlığı, mil yapısı, dönüş yönü ve mekanik yük dikkate alınmalıdır.

2. Motoru Hız Kontrol Cihazına Bağlayın

Motorun iki besleme kablosu, dijital hız kontrol cihazının motor çıkışı olarak işaretlenmiş terminallerine bağlanmalıdır.

Terminal sırası tahmin edilmemelidir. Kontrol cihazının üzerindeki giriş ve çıkış etiketleri esas alınmalıdır. Motor kabloları, güç kaynağı giriş terminallerine bağlanmamalıdır.

Bağlantı yapıldıktan sonra:

• Terminal vidalarının sıkılığı kontrol edilmelidir.
• Açıkta iletken tel bırakılmamalıdır.
• Kablolar dönen mile veya bal süzme sepetine temas etmeyecek şekilde sabitlenmelidir.
• Motor kablosu ezilme ve çekilme riskine karşı korunmalıdır.

3. Güç Kaynağı ile Sürücü Arasına İki Kablo Bağlayın

Güç kaynağının 36 V DC çıkışı ile dijital hız kontrol cihazının besleme girişi arasında iki ayrı kablo kullanılmalıdır.

Bağlantı sırası şöyledir:

1. Güç kaynağının pozitif çıkış terminalinden bir kablo alın.
2. Bu kabloyu hız kontrol cihazının pozitif DC besleme girişine bağlayın.
3. Güç kaynağının negatif çıkış terminalinden ikinci kabloyu alın.
4. İkinci kabloyu hız kontrol cihazının negatif DC besleme girişine bağlayın.
5. Enerji vermeden önce pozitif ve negatif bağlantıları yeniden kontrol edin.

Pozitif ve negatif uçların ters bağlanması hız kontrol cihazına zarar verebilir. Terminallerin fiziksel konumuna göre değil, üzerindeki işaretlere göre bağlantı yapılmalıdır.

4. Güç Kaynağının Şebeke Bağlantısını Yaptırın

Güç kaynağının 220 V AC şebeke tarafındaki bağlantısı, güç kaynağının üzerindeki terminal etiketlerine ve elektrik tesisatı kurallarına göre yetkin kişi tarafından yapılmalıdır.

Şebeke tarafında:

• Uygun sigorta ve elektriksel koruma kullanılmalıdır.
• Güç kaynağının terminal koruması açık bırakılmamalıdır.
• Koruma topraklaması bağlantısı cihaz üzerindeki işaretlere göre yapılmalıdır.
• Islak elle veya nemli ortamda bağlantı yapılmamalıdır.
• Güç kaynağı bal, su ve yoğun nemden korunmalıdır.

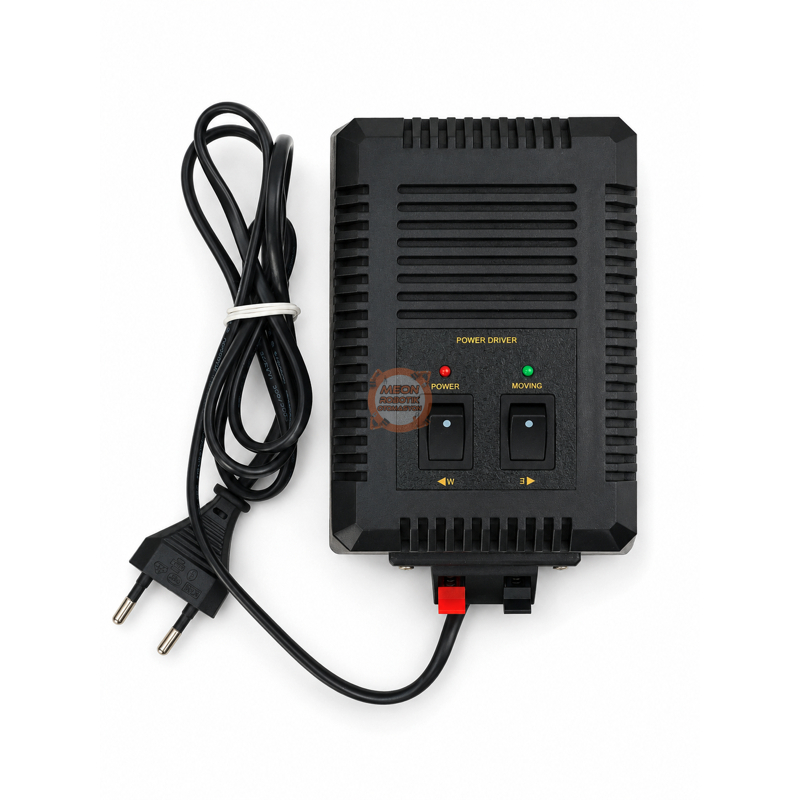

Set içerisindeki güç kaynağı, pano içine yerleştirilecekse hava alabilecek şekilde konumlandırılmalı veya açık ve havalandırılan bir ortamda çalıştırılmalıdır. Havalandırma açıklıklarının kapatılması güç kaynağının ısınmasına neden olabilir.

İlk Çalıştırma ve Hız Ayarı

Elektrik ve mekanik bağlantılar tamamlandıktan sonra sistem doğrudan yüksek hızda çalıştırılmamalıdır.

İlk çalıştırma sırası şu şekilde uygulanabilir:

1. Bal süzme sepetinin elle serbestçe dönebildiğini kontrol edin.
2. Mil, kaplin, kasnak veya kayış bağlantılarının sıkılığını kontrol edin.
3. Dijital hız kontrol cihazının potansiyometresini düşük hız konumuna getirin.
4. Güç kaynağına enerji verin.
5. Kontrol cihazına bağlı açma-kapama butonuyla motoru çalıştırın.
6. Sepetin dönüşünü gözlemleyerek hızı kademeli biçimde artırın.
7. Titreşim, mekanik sürtünme veya olağan dışı ses oluşursa sistemi durdurun.

Bal süzme işlemine düşük hızla başlanması, peteklere ani merkezkaç kuvveti uygulanmasını azaltır. Sepet dengeli şekilde dönmeye başladıktan sonra hız kontrollü olarak artırılabilir.

Dijital ekrandaki değer hız ayar seviyesini yüzde olarak gösterdiğinden, gerçek motor devrinin ölçülmesi gereken uygulamalarda ayrıca uygun bir takometre kullanılmalıdır.

Mekanik Montajda Dikkat Edilmesi Gerekenler

Bal süzme motorunun yalnızca elektrik bağlantısının doğru olması yeterli değildir. Mekanik montaj hataları motor, redüktör ve bal süzme makinesi üzerinde ek yük oluşturabilir.

Kontrol edilmesi gereken başlıca noktalar şunlardır:

• Motor mili ile tahrik mili aynı eksende olmalıdır.
• Motor gövdesi titreşim yapmayacak şekilde sabitlenmelidir.
• Kaplin veya kasnak bağlantıları mile uygun ölçüde olmalıdır.
• Dönen parçalar koruyucu muhafaza içine alınmalıdır.
• Kablolar hareketli parçalardan uzak tutulmalıdır.
• Sepet dengesiz yüklendiğinde motor zorlanabileceği için petekler dengeli yerleştirilmelidir.
• Bağlı mekanizma sıkışmış durumdayken motor çalıştırılmamalıdır.

Motor miline yanal kuvvet uygulayan hatalı kasnak veya kayış montajları, redüktör çıkışına gereksiz yük bindirebilir. Kayış kullanılacaksa aşırı gerginlikten kaçınılmalıdır.

Yaygın Bağlantı Hataları

Güç Kaynağı ile Sürücü Arasındaki Kabloların Bağlanmaması

Set içerisinde motor, güç kaynağı ve hız kontrol cihazı bulunsa da güç kaynağının DC çıkışının sürücüye taşınması için iki kablo bağlantısı yapılmalıdır. Pozitif ve negatif bağlantı tamamlanmadan hız kontrol cihazı çalışmaz.

Pozitif ve Negatif Uçların Karıştırılması

DC bağlantılarda polarite önemlidir. Güç kaynağının pozitif çıkışı sürücünün pozitif girişine, negatif çıkışı ise negatif girişine bağlanmalıdır.

Motorun Doğrudan Güç Kaynağına Bağlanması

Motorun doğrudan güç kaynağına bağlanması dijital hız kontrol cihazını devre dışı bırakır. Ayarlanabilir hız kullanmak için motor, sürücünün motor çıkışı üzerinden beslenmelidir.

Ekrandaki Değerin RPM Sanılması

Kontrol cihazındaki dijital değer gerçek zamanlı devir ölçümü değildir. Gösterilen değer, ayarlanan hız seviyesinin yüzde karşılığıdır.

Sistemin Yüksek Hızda Başlatılması

Bal süzme sepetinin ilk anda yüksek hızda çalıştırılması titreşime, peteklerin zarar görmesine ve mekanik bağlantıların zorlanmasına neden olabilir. Başlangıç düşük hızda yapılmalıdır.

Güç Kaynağının Kapalı Kutuda Çalıştırılması

Hava akışı bulunmayan kapalı bir bölme, güç kaynağında sıcaklık artışına neden olabilir. Güç kaynağının havalandırma kanalları açık bırakılmalıdır.

Hangi Bal Süzme Makinelerinde Kullanılabilir?

Set aşağıdaki uygulamalarda değerlendirilebilir:

• Manuel bal süzme makinelerinin motorlandırılması
• Yeni bal süzme makinesi yapımı
• Bal süzme sepeti tahrik sistemleri
• Hız kontrollü tambur döndürme mekanizmaları
• Küçük ölçekli döner sistemler
• Atölye tipi özel makine uygulamaları

Bununla birlikte motorun her bal süzme makinesine doğrudan uyacağı kabul edilmemelidir. Sepet ağırlığı, mekanik aktarım oranı, bağlantı şekli, çalışma süresi ve motorun maruz kalacağı yük uygulama öncesinde değerlendirilmelidir.

Sonuç

300 RPM redüktörlü bal süzme motoru setinde enerji, 36 V güç kaynağından dijital hız kontrol cihazına, buradan da motora aktarılır. Güç kaynağı ile sürücü arasındaki DC bağlantı için müşterinin biri pozitif, diğeri negatif hat olmak üzere iki adet kabloya ihtiyacı vardır.

Bağlantı sırasında terminal etiketleri esas alınmalı, polarite kontrol edilmeli ve ilk çalıştırma düşük hızda yapılmalıdır. Motorun makineye mekanik olarak sabitlenmesi, mil hizalaması ve hareketli parçaların korunması da elektrik bağlantısı kadar önemlidir.

Ürün bileşenlerini ve paket içeriğini incelemek için 300 RPM Redüktörlü Bal Süzme Motoru Seti – Dijital Hız Kontrollü ürün sayfası kullanılabilir.
