DFRobot FireBeetle 2 ESP32-C6 WiFi 6 Bluetooth 5 Zigbee Thread Matter IoT Geliştirme Kartı - DFR1075

DFRobot FireBeetle 2 ESP32-C6, düşük güç tüketen kablosuz sensörler, akıllı ev cihazları ve taşınabilir IoT sistemleri geliştirmek için hazırlanmış kompakt bir ESP32-C6 geliştirme kartıdır. 160 MHz hızında çalışan 32-bit RISC-V işlemcisi; 2,4 GHz WiFi 6, Bluetooth 5 Low Energy, Zigbee 3.0 ve Thread 1.3 haberleşmesini aynı kartta bir araya getirir. Matter uyumlu WiFi veya Thread uç cihazları geliştirmeye uygun olması, kartı güncel akıllı ev projeleri için güçlü bir başlangıç platformu haline getirir.

Kart yalnızca kablosuz bağlantı sunmakla kalmaz; USB Type-C programlama, tek hücreli lityum pil bağlantısı, pil şarjı, pil seviyesini ölçme, solar panel girişi ve DFRobot GDI ekran arabirimi gibi sahada çalışan cihazlar için gerekli donanımları da içerir. Bu sayede balkon bitki sensörü, çevre izleme istasyonu, enerji tüketimi düşük veri kaydedici veya Matter tabanlı akıllı anahtar gibi projeler daha az ek güç kartıyla kurulabilir.

Bu ürün DFRobot'un DFR1075 stok kodlu V1.2 kart revizyonudur. V1.2 için üretici tarafından pil ile deep sleep akımı yaklaşık 36 µA olarak belirtilmiştir. Gerçek tüketim; yazılım, bağlı sensörler, LED'ler, regülatör kayıpları, pil ölçüm devresi ve kablosuz çevre koşullarına göre değişebilir.

Öne Çıkan Özellikler

• 160 MHz'e kadar çalışan tek çekirdekli 32-bit RISC-V işlemci
• 4 MB dahili Flash, 512 KB HP SRAM, 16 KB LP/RTC SRAM ve 320 KB ROM
• 2,4 GHz WiFi 6; IEEE 802.11 b/g/n ve 802.11ax desteği
• Bluetooth 5 Low Energy ve Bluetooth Mesh
• IEEE 802.15.4 üzerinden Zigbee 3.0 ve Thread 1.3
• Matter WiFi ve Matter over Thread uç cihaz projelerine uygun altyapı
• USB Type-C üzerinden güç, USB 2.0 CDC ve programlama
• Tek hücreli Li-ion/Li-Po pil bağlantısı, şarj ve pil gerilimi ölçümü
• CN3165 tabanlı solar şarj yönetimi ve 0,5 A'e kadar şarj akımı
• V1.2 revizyonunda pil ile yaklaşık 36 µA deep sleep tüketimi
• 19 dijital I/O, 7 kanallı 12-bit ADC, PWM, SPI, UART, I2C ve I2S
• 18 pin FPC kabloyla uyumlu DFRobot GDI ekran arabirimi
• Arduino IDE, ESP-IDF, PlatformIO ve MicroPython ile programlama
• Breadboard ve prototipleme kartlarına uygun 2,54 mm pin aralığı

Ayrıntılı Teknik Özellikler

Kablosuz Haberleşme Özellikleri

WiFi, Bluetooth LE ve 802.15.4 aynı 2,4 GHz RF donanımını paylaşır. Kart bu protokolleri desteklese de üç bağımsız radyo gibi aynı anda tam kapasitede çalışmaz; yoğun çoklu protokol uygulamalarında coexistence ayarları, kanal planı, paket sıklığı ve bağlantı aralığı test edilmelidir.

Bluetooth desteği Bluetooth Low Energy içindir; klasik Bluetooth SPP veya A2DP işlevleri ESP32-C6 üzerinde bulunmaz. Matter da ayrı bir radyo protokolü değildir; Matter cihazı oluşturmak için uygun SDK, sertifika/provisioning akışı ve WiFi ya da Thread ağı gerekir.

WiFi 6 ve Düşük Güç Avantajı

ESP32-C6'nın WiFi 6 desteği, özellikle aynı ağda çok sayıda düşük veri hızlı IoT düğümü bulunduğunda verimlilik avantajı sağlar. OFDMA, MU-MIMO, BSS Coloring ve Target Wake Time gibi 802.11ax özellikleri uyumlu erişim noktalarıyla kullanıldığında kanalın daha verimli paylaşılmasına ve cihazın radyo açık kalma süresinin azaltılmasına yardımcı olabilir.

Target Wake Time (TWT), erişim noktası ile istemcinin veri aktarımı için planlı uyanma zamanları belirlemesini sağlar. Bu özellik her modem ve yazılım yapılandırmasında otomatik olarak aktif olmayabilir; uzun pil ömrü hedefleniyorsa TWT, deep sleep, sensör beslemesinin kesilmesi ve kısa veri aktarım pencereleri birlikte değerlendirilmelidir.

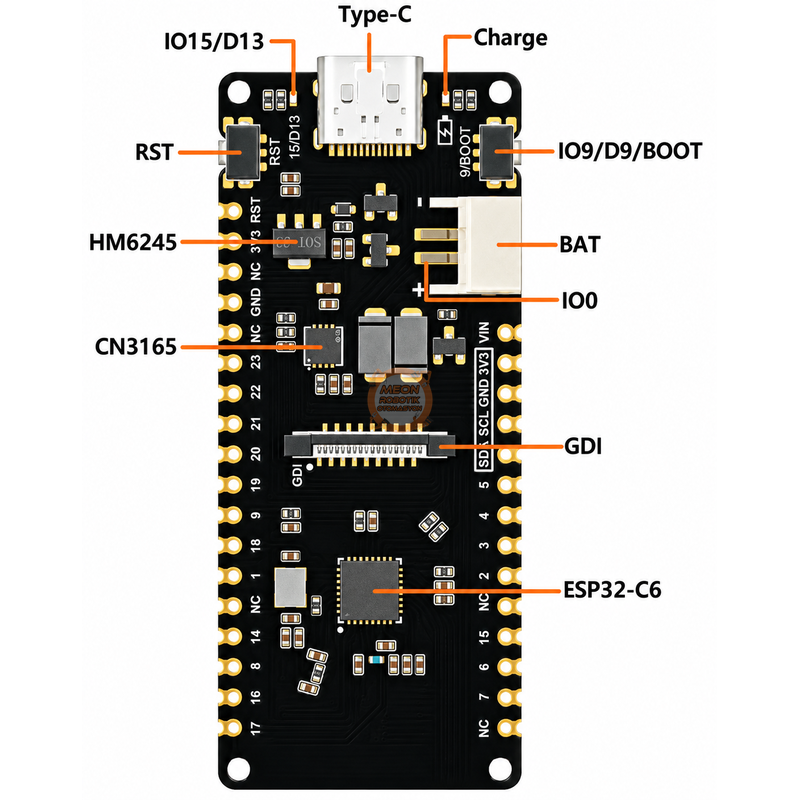

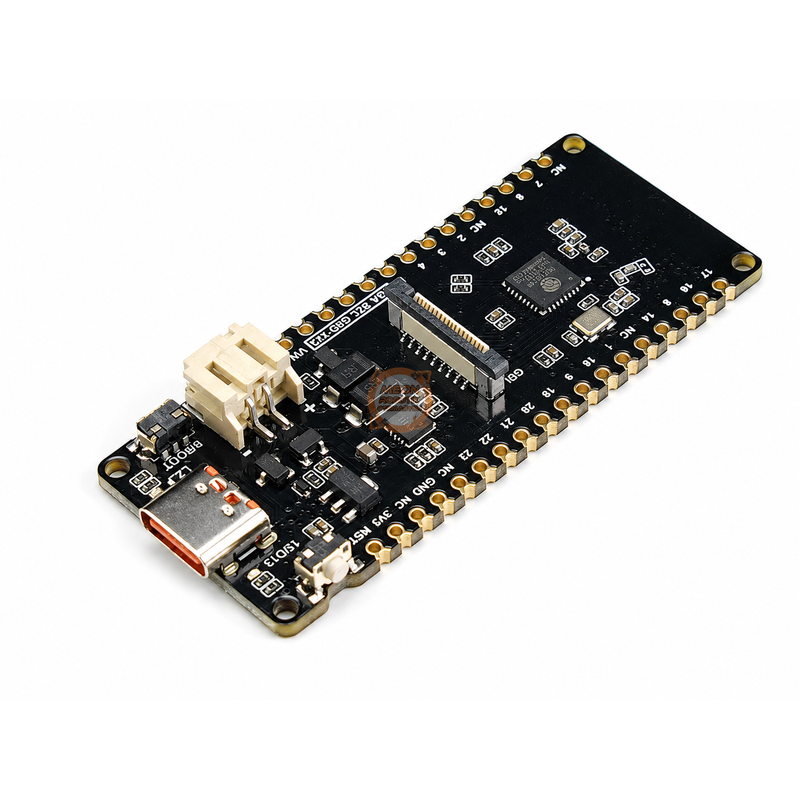

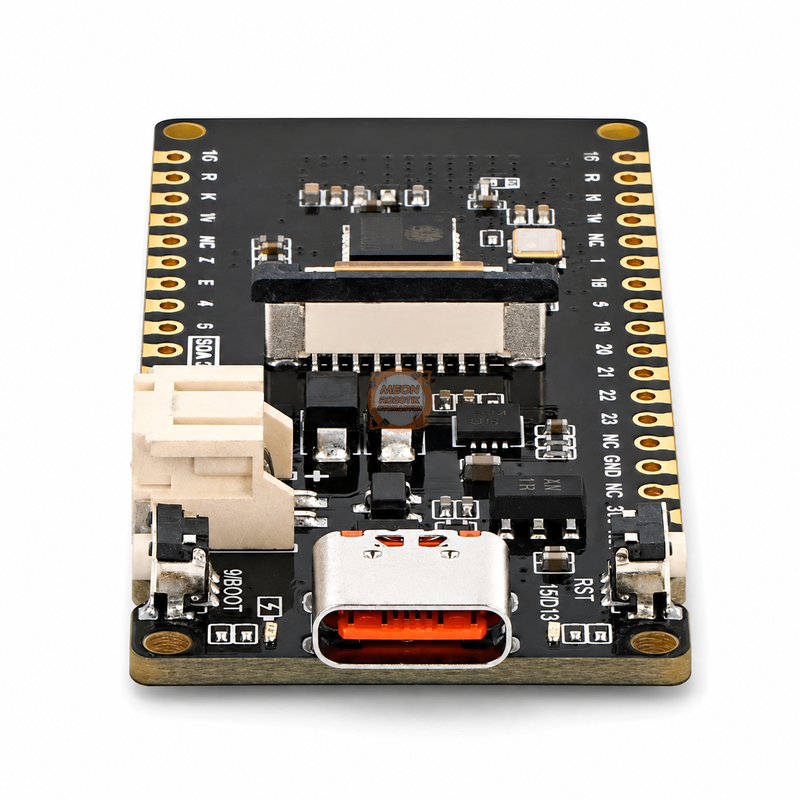

Kart Üzerindeki Bileşenler

Boyutlar ve Mekanik Yerleşim

FireBeetle 2 ESP32-C6 kartı 25,4 × 60 mm ölçüsündedir. İki yandaki 2,54 mm aralıklı bağlantı sıraları breadboard, delikli pertinaks ve özel taşıyıcı PCB tasarımlarına uygundur. Kutu veya ana kart tasarlarken yalnızca dış ölçüyü değil; USB Type-C konnektörünün erişim alanını, pil soketini, GDI FPC çıkışını ve anten çevresindeki metalden arındırılmış bölgeyi de hesaba katın.

Üreticinin ayrıntılı mekanik ölçü PDF'i ve STP dosyası, özel muhafaza veya taşıyıcı kart tasarımında referans olarak kaynaklar bölümünden indirilebilir.

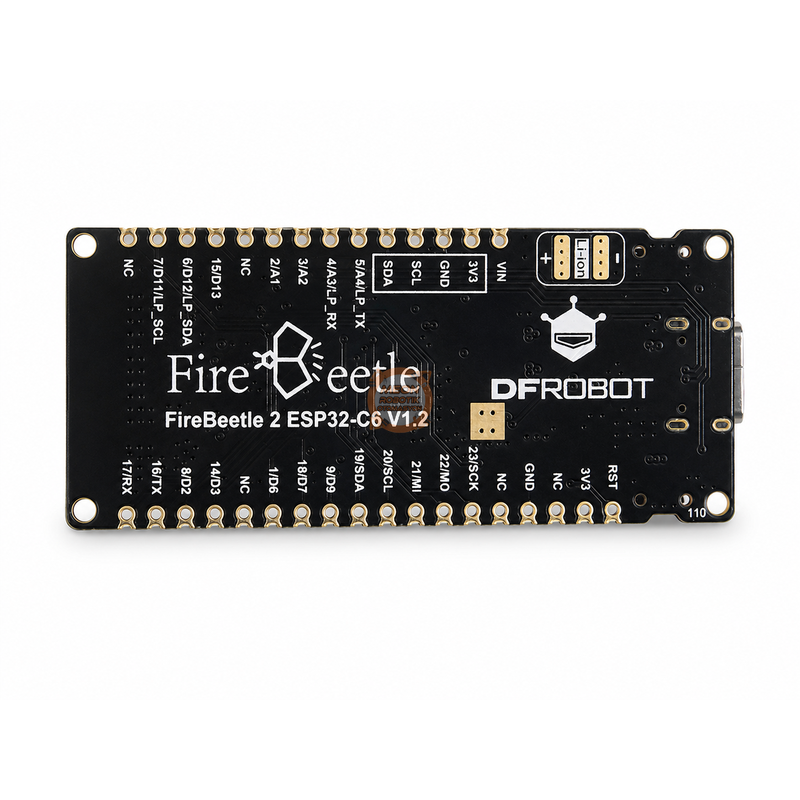

Pinout ve Temel Pin Görevleri

Kart üzerinde 20'şer pinli iki bağlantı sırası bulunur. Baskı devre üzerindeki D numaraları Arduino kart tanımındaki isimleri, IO numaraları ise doğrudan ESP32-C6 GPIO numarasını gösterir. Kod veya harici kütüphane yalnızca GPIO numarası istiyorsa kartın pinout çizimindeki IO karşılığını esas alın.

Güç Besleme Seçenekleri

Solar sistemde panel, kartın güç/solar girişine; tek hücre pil ise BAT soketine bağlanır. Gün ışığında panel hem sistemi beslemeye hem pili şarj etmeye katkı sağlar; ışık azaldığında cihaz pil üzerinden çalışabilir. Panelin açık devre gerilimi, pil tipi, polarite ve maksimum şarj akımı bağlantıdan önce doğrulanmalıdır.

Pil Gerilimini Okuma

Pil gerilimi kart üzerindeki direnç bölücü üzerinden IO0 ADC girişine taşınır. DFRobot örneğinde ADC tarafından ölçülen milivolt değeri yaklaşık iki ile çarpılarak pil gerilimi hesaplanır. Bu ölçüm pilin anlık terminal gerilimidir; kesin kalan kapasite yüzdesi için pil kimyası, yük, sıcaklık ve deşarj eğrisi de dikkate alınmalıdır.

void setup() {
  Serial.begin(115200);
  analogReadResolution(12);
}

void loop() {
  int raw = analogRead(0);
  int adcMillivolt = analogReadMilliVolts(0);
  int batteryMillivolt = adcMillivolt * 2;

  Serial.print("ADC = ");
  Serial.print(raw);
  Serial.print(" | Pil = ");
  Serial.print(batteryMillivolt / 1000.0, 3);
  Serial.println(" V");
  delay(1000);
}

GDI Ekran Arabirimi

Kartın arkasındaki 18 pin GDI konnektörü, DFRobot'un uyumlu TFT ve OLED ekranlarını kısa bir FPC kabloyla bağlamak için tasarlanmıştır. SPI ekran, dokunmatik denetleyici, I2C, kesme ve SD kart hatları tek sokette toplandığından kablo karmaşası azalır. Ekran kartı ayrıca güç, çözünürlük ve sürücü uyumluluğu açısından DFRobot_GDL kütüphanesindeki ilgili sınıfla eşleştirilmelidir.

Arduino IDE ile İlk Kurulum

1. Güncel Arduino IDE'yi kurun.
2. Boards Manager üzerinden Espressif Systems tarafından yayımlanan güncel esp32 kart paketini kurun.
3. Kart listesinde varsa DFRobot FireBeetle 2 ESP32-C6, yoksa ESP32C6 Dev Module seçeneğini kullanın.
4. Flash Size değerini 4MB, USB CDC On Boot seçeneğini seri monitör ihtiyacına göre Enabled yapın.
5. Veri aktarabilen bir USB Type-C kablo bağlayın ve doğru COM/tty portunu seçin.
6. Örnek kodu yükleyip seri monitörü 115200 baud hızında açın.

Kart Üzerindeki LED'i Yakıp Söndürme

Kullanıcı LED'i IO15 / Arduino D13 hattındadır. Bazı kartlarda LED aktif düşük mantıkla çalışabileceğinden beklenenin tersi görünürse HIGH ve LOW değerlerini yer değiştirin.

const int LED_PIN = 15;

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, HIGH);
  delay(500);
  digitalWrite(LED_PIN, LOW);
  delay(500);
}

WiFi Ağlarını Tarama Örneği

Bu örnek çevredeki 2,4 GHz ağları ve RSSI sinyal seviyelerini seri monitörde listeler. ESP32-C6 yalnızca 2,4 GHz bandını tarar.

#include

void setup() {
  Serial.begin(115200);
  WiFi.mode(WIFI_STA);
  WiFi.disconnect();
  delay(200);

  int count = WiFi.scanNetworks();
  Serial.printf("Bulunan ağ: %d\n", count);
  for (int i = 0; i < count; i++) {
    Serial.printf("%2d: %s  %d dBm\n",
                  i + 1,
                  WiFi.SSID(i).c_str(),
                  WiFi.RSSI(i));
  }
  WiFi.scanDelete();
}

void loop() {}

I2C Sensör Tarayıcı

Varsayılan GDI/I2C pinleri SDA için IO19, SCL için IO20'dir. Gravity veya Fermion sensörü bağladıktan sonra adresi bilmiyorsanız bu kod veri yolundaki aygıtları tarar.

#include

void setup() {
  Serial.begin(115200);
  Wire.begin(19, 20);
}

void loop() {
  int found = 0;
  for (uint8_t address = 1; address < 127; address++) {
    Wire.beginTransmission(address);
    if (Wire.endTransmission() == 0) {
      Serial.printf("I2C aygıtı: 0x%02X\n", address);
      found++;
    }
  }
  if (found == 0) Serial.println("I2C aygıtı bulunamadı");
  delay(5000);
}

Deep Sleep Örneği

Düşük güç uygulamasında sensörü okuyup veriyi gönderdikten sonra kartı deep sleep moduna almak pil ömrünü önemli ölçüde artırabilir. Aşağıdaki örnek kartı 30 saniyede bir uyandırır. Kart üstü LED'i ve bağlı çevre birimlerini uyumadan önce kapatmak gerekir.

#include

void setup() {
  Serial.begin(115200);
  delay(500);

  Serial.println("Ölçüm ve veri aktarımı burada yapılır.");

  esp_sleep_enable_timer_wakeup(30ULL * 1000000ULL);
  Serial.println("30 saniyelik deep sleep başlıyor.");
  Serial.flush();
  esp_deep_sleep_start();
}

void loop() {}

Üreticinin V1.2 için verdiği 36 µA kart ölçümü, uygun pil beslemesi ve düşük güç yapılandırması içindir. USB bağlıyken, CHARGE/kullanıcı LED'i yanarken veya sensör modülleri sürekli beslenirken toplam akım daha yüksek olur.

Zigbee, Thread ve Matter ile Proje Geliştirme

ESP32-C6'nın 802.15.4 radyosu Zigbee ve Thread için gerekli fiziksel altyapıyı sunar. Ancak cihaz rolü, ağ oluşturma, güvenlik anahtarları, commissioning ve sertifikasyon işlemleri kullanılan yazılım çerçevesi tarafından yönetilir. Zigbee için Espressif Zigbee SDK/Arduino Zigbee örnekleri; Thread ve Matter için güncel ESP-IDF, ESP-Matter ve OpenThread bileşenleri kullanılabilir.

MicroPython ve ESP-IDF Desteği

FireBeetle 2 ESP32-C6, ESP32-C6 uyumlu MicroPython firmware ile hızlı prototipleme için kullanılabilir. LED, ADC, I2C, SPI ve WiFi işlevleri Python üzerinden yönetilebilir; ancak Zigbee, Thread ve Matter gibi gelişmiş protokollerde güncel özellik kapsamı firmware sürümüne bağlıdır.

Üretim seviyesinde güç yönetimi, güvenli önyükleme, çoklu protokol coexistence veya Matter geliştirmesi hedefleniyorsa Espressif'in resmi ESP-IDF geliştirme ortamı daha ayrıntılı yapılandırma ve hata ayıklama seçenekleri sunar. PlatformIO ise Arduino ve ESP-IDF projelerini sürüm kontrollü bir yapıda yönetmek isteyen ekipler için uygundur.

Güvenlik Özellikleri

• Secure Boot ile yalnızca doğrulanmış firmware çalıştırma
• Flash Encryption ile harici Flash içeriğini koruma
• Donanım hızlandırmalı AES, SHA, RSA, HMAC ve dijital imza işlemleri
• Gerçek rastgele sayı üreteci ve eFuse tabanlı kalıcı anahtar/ayar saklama
• Güvenli OTA güncellemelerine uygun ESP-IDF altyapısı

Secure Boot, Flash Encryption ve eFuse ayarları kalıcı sonuçlar doğurabilir. Geliştirme kartında kurtarma ve üretim anahtarı yönetimi planı hazırlanmadan güvenlik eFuse'ları kalıcı olarak yakılmamalıdır.

Uygulama Alanları

Neden FireBeetle 2 ESP32-C6?

Standart bir ESP32-C6 geliştirme kartı yalnızca MCU, USB ve GPIO erişimi sunabilir. FireBeetle 2 tasarımı ise pil şarjı, pil seviyesi ölçümü, solar güç yönetimi ve GDI ekran bağlantısını kartın üzerinde toplar. Bu bütünleşik yapı, taşınabilir veya dış ortam IoT prototiplerinde ayrı bir şarj modülü ve ekran ara kartı ihtiyacını azaltır.

ESP32-C6, klasik ESP32 ailesinden farklı olarak RISC-V mimarisini ve IEEE 802.15.4 radyosunu getirir. Projenin önceliği çok çekirdekli yüksek işlem gücü veya Bluetooth Classic ise başka ESP32 modelleri daha uygun olabilir; öncelik düşük güç, WiFi 6, BLE, Zigbee, Thread ve Matter ise DFR1075 daha dengeli bir IoT platformudur.

Programlama ve Bağlantı Sorunlarını Giderme

Kullanımda Dikkat Edilecek Noktalar

• GPIO ve 3V3 hatlarına 5 V uygulamayın.
• Motor, röle, servo veya yüksek akımlı ekranı doğrudan GPIO'dan beslemeyin; uygun sürücü ve ayrı güç kaynağı kullanın.
• Pil ve solar panel polaritesini bağlantıdan önce kontrol edin.
• Şarj akımı 0,5 A ile sınırlıdır; pil kapasitesi ve kimyası buna uygun olmalıdır.
• Anten bölümünü metal muhafaza, toprak dolgusu, pil ve kalın kablolardan uzak tutun.
• GDI FPC kabloyu enerjiyi kestikten sonra takıp çıkarın ve kontak yönünü doğrulayın.
• IO15 LED/GDI arka ışığı, IO9 BOOT ve IO0 pil ADC görevleriyle paylaşılır.
• Zigbee, Thread ve Matter yazılım desteği kullanılan Arduino/ESP-IDF sürümüne göre değişebilir; güncel örnekleri esas alın.
• Deep sleep hesabında bu V1.2 kart için belirtilen yaklaşık 36 µA değerini esas alın; bağlı donanımlar toplam tüketimi artırabilir.

Paket İçeriği

• 1 × DFRobot FireBeetle 2 ESP32-C6 geliştirme kartı, DFR1075 V1.2
• 2 × 20 pin, 2,54 mm erkek pin header

USB Type-C kablo, pil, solar panel, GDI ekran ve sensörler üretici standart paket listesinde yer almaz; satıcı paketi ayrıca belirtmedikçe ayrı temin edilir.

Kaynaklar ve Teknik Dosyalar

• DFRobot FireBeetle 2 ESP32-C6 ürün sayfası
• DFRobot DFR1075 ürün wiki ve teknik özellikler
• DFR1075 ayrıntılı mekanik ölçü çizimi PDF
• DFR1075 devre şeması paketi
• DFR1075 3D STP mekanik dosyası
• Arduino IDE başlangıç kılavuzu
• Pil gerilimi ölçme örneği
• GDI ekran ve DFRobot_GDL örneği
• Espressif ESP-IDF ESP32-C6 programlama rehberi
• Espressif Zigbee SDK dokümantasyonu
