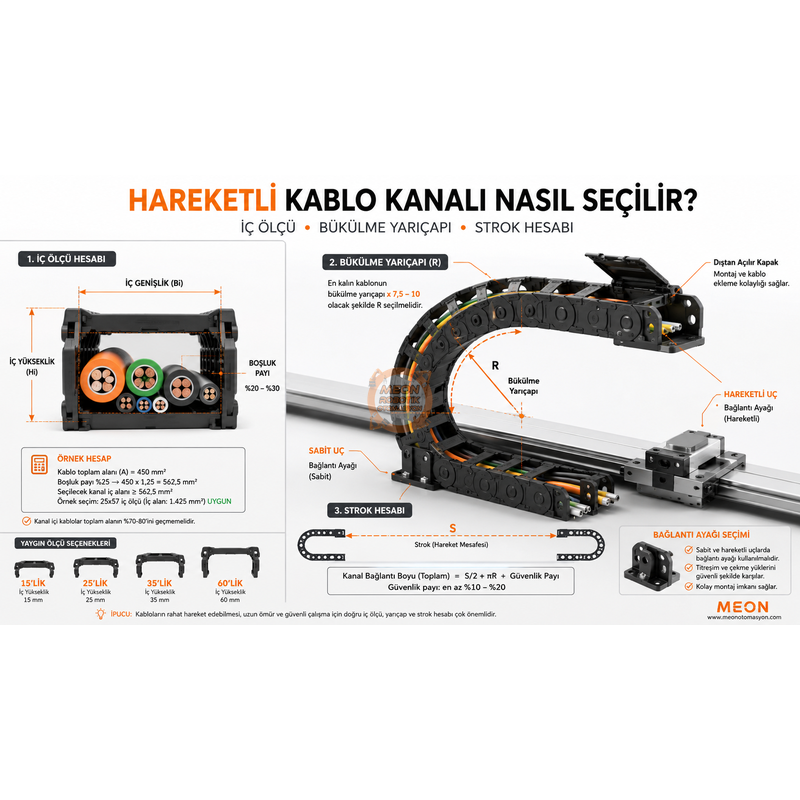

Hareketli Kablo Kanalı Ölçüsü ve Bükülme Yarıçapı Nasıl Seçilir?
Hareketli kablo kanalı seçimi, sürekli hareket eden elektrik kablolarını, sinyal hatlarını ve pnömatik hortumları kontrollü bir güzergâhta taşıyacak kanalın belirlenmesidir. Hareketli kablo kanalı; kabloların makine parçalarına takılmasını, kontrolsüz biçimde sürüklenmesini ve izin verilenden daha keskin bükülmesini önlemeye yardımcı olur. CNC makineleri, lazer kesim sistemleri, lineer eksenler, otomasyon makineleri ve robotik uygulamalarda yaygın olarak kullanılır.

Kanalın yalnızca dış görünüşüne veya 15’lik, 25’lik, 35’lik ve 60’lık gibi seri adına bakılarak seçilmesi yeterli değildir. Aynı ölçü grubunda farklı iç genişlik, iç yükseklik, bükülme yarıçapı, çıta yapısı ve bağlantı ayağı seçenekleri bulunabilir. Bu nedenle ürünün kullanılabilir iç ölçüsü, taşıyacağı kablolar ve makinenin hareket geometrisi birlikte değerlendirilmelidir.

Meon Robotik Otomasyon’daki farklı ölçü ve yapı seçeneklerini hareketli kablo kanalı modelleri üzerinden inceleyebilirsiniz.

Hareketli Kablo Kanalı Ölçüsü Neye Göre Belirlenir?

Kanal ölçüsü belirlenmeden önce hareketli eksen boyunca taşınacak bütün kablo ve hortumlar listelenmelidir. Hesaba yalnızca güç kabloları değil, sistemde hareket edecek bütün bağlantılar dâhil edilmelidir.

• Step motor ve servo motor kabloları
• Spindle motor ve diğer güç kabloları
• Enkoder ve sensör kabloları
• Limit switch bağlantıları
• Haberleşme ve kontrol kabloları
• Topraklama iletkenleri
• Pnömatik ve vakum hortumları
• Hazır konnektörlü kablolar
• İleride eklenmesi planlanan hatlar

Kablo hesabında iletken kesiti yerine dış kılıfla birlikte ölçülen gerçek kablo çapı kullanılmalıdır. Örneğin 4 × 1,5 mm² olarak belirtilen bir kablonun dış çapı yalnızca iletken kesitine bakılarak belirlenemez. Kablonun teknik dokümanındaki dış çap değeri kullanılmalı veya kablo kumpasla ölçülmelidir.

Kanalın İç Ölçüsü Nasıl Hesaplanır?

Hareketli kablo kanallarında dış ölçüden çok kullanılabilir iç genişlik ve iç yükseklik önemlidir. Kanalın dış yüksekliği 25 mm olsa bile yan plakalar, çıtalar ve bakla yapısı nedeniyle kablolar için kullanılabilir yükseklik daha düşük olabilir.

İç ölçü hesabı iki aşamada yapılabilir:

1. Kablo ve hortumların toplam kesit alanını hesaplamak
2. Kabloları gerçek çapları ve gerekli hareket boşluklarıyla yerleştirmek

Kablo Kesit Alanına Göre Ön Hesap

Yuvarlak bir kablonun dış kesit alanı aşağıdaki formülle hesaplanabilir:

Kablo alanı = π × kablo dış çapı² / 4

Birden fazla kablo bulunuyorsa her kablonun alanı ayrı ayrı hesaplanarak toplanır:

Toplam kablo alanı = Σ (π × d² / 4)

Kanalın teorik kullanılabilir alanı ise şu şekilde hesaplanır:

Kanal iç alanı = iç genişlik × iç yükseklik

Alan doluluk oranı aşağıdaki formülle bulunabilir:

Doluluk oranı (%) = toplam kablo alanı / kanal iç alanı × 100

Bu hesap yalnızca ön değerlendirme amacıyla kullanılmalıdır. Yuvarlak kabloların arasında boşluk kalması, kabloların hareket sırasında yer değiştirmesi ve bazı hatların ayırıcılarla ayrılması gerektiği için yalnızca alan hesabına göre kanal seçmek doğru değildir.

Kablo Çapına Göre Yerleşim Kontrolü

Kablolar kanal içinde sıkışmadan hareket edebilmelidir. Elektrik kabloları için kablo dış çapına hareket boşluğu eklenerek ön yerleşim ölçüsü hesaplanabilir.

Ön yerleşim çapı = kablo dış çapı × 1,10

Bu formül, kablo çevresinde yaklaşık yüzde 10 hareket boşluğu bırakılması için kullanılabilecek bir ön hesap yöntemidir. Kesin boşluk oranı kablo, hortum ve kanal üreticisinin teknik dokümanlarına göre kontrol edilmelidir.

Kablolar tek sıra yerleştirilecekse kanalın gerekli iç genişliği, hareket payı eklenmiş kablo çaplarının ve kullanılacak ayırıcıların toplamından büyük olmalıdır. Kabloların üst üste binmesi bekleniyorsa yalnızca toplam alan hesabı yeterli olmaz.

Örnek Hareketli Kablo Kanalı İç Ölçü Hesabı

Bir CNC ekseninde üç motor kablosu, dört sensör kablosu ve bir pnömatik hortum taşınacağını varsayalım.

Bu örnekte kablolar tek sıra hâlinde yerleştirilecekse yaklaşık 59,4 mm genişliğe ihtiyaç vardır. İç genişliği 60 mm olan bir kanal teorik olarak yeterli görünse de ayırıcı kalınlığı, üretim toleransı ve kabloların yan hareketi hesaba katıldığında sınırda kalabilir. Daha geniş bir kanal seçmek veya kabloları ayrı bölmelere yerleştirmek daha uygun olabilir.

En büyük hareket paylı çap 11 mm olduğu için kanalın iç yüksekliği 11 mm’den büyük olmalıdır. Ancak kanal yüksekliği yalnızca kablonun fiziksel olarak sığmasına göre değil, kabloların rahat hareket edebilmesine ve üst üste çıkmamasına göre belirlenmelidir.

Doluluk Payı Neden Önemlidir?

Hareketli kablo kanalı, sabit pano kanalı gibi tamamen doldurulmamalıdır. Kanal her hareket çevriminde açılıp kapandığı için içindeki kabloların birbirine göre küçük hareketler yapabilmesi gerekir.

Yeterli boşluk bırakılmaması aşağıdaki sorunlara neden olabilir:

• Kablo dış kılıflarının birbirine sürtünmesi
• Kabloların kanal içinde üst üste çıkması
• Kanal çıtalarının zorlanması
• Bükülme bölgesinde kabloların gerilmesi
• Konnektör ve terminal noktalarına çekme kuvveti aktarılması
• Kablo ekleme ve bakım işlemlerinin zorlaşması
• Kablo ve hortumlarda erken aşınma oluşması

Kablo çaplarına gerekli hareket boşluğu eklendikten sonra kanalın tamamen dolu görünmemesi normaldir. Sisteme ileride sensör, motor freni, enkoder, haberleşme kablosu veya hava hattı eklenme ihtimali varsa ilave kapasite bırakılmalıdır.

Güç kabloları, hassas sinyal kabloları ve pnömatik hortumlar mümkün olduğunda kanal içi ayırıcılarla farklı bölümlerde taşınmalıdır. Bu yerleşim, kabloların birbirinin üzerine çıkmasını önlemeye ve bakım işlemlerini kolaylaştırmaya yardımcı olur.

Bükülme Yarıçapı Nasıl Seçilir?

Bükülme yarıçapı, hareketli kablo kanalı kıvrıldığında oluşan yayın iç yarıçapını ifade eder. Bu ölçü, hem kanalın makine içine sığıp sığmayacağını hem de içindeki kabloların ne kadar keskin büküleceğini belirler.

Doğru bükülme yarıçapını belirlemek için aşağıdaki adımlar izlenebilir:

1. Kanal içinde taşınacak bütün kablo ve hortumların minimum dinamik bükülme yarıçaplarını bulun.
2. En büyük bükülme yarıçapına ihtiyaç duyan kabloyu veya hortumu belirleyin.
3. Kanalın bükülme yarıçapını bu değerden küçük seçmeyin.
4. Montaj alanı yeterliyse daha büyük bir bükülme yarıçapı tercih edin.
5. Kanalın oluşacak kıvrım yüksekliğiyle birlikte makine içine sığdığını kontrol edin.

Bükülme yarıçapı yalnızca en kalın kabloya göre seçilmemelidir. Daha ince olmasına rağmen sert yapılı, ekranlı veya çok damarlı bir kablo daha büyük minimum bükülme yarıçapına ihtiyaç duyabilir. Belirleyici değer, kanal içindeki en yüksek dinamik bükülme yarıçapına sahip hattır.

Kablo üreticisi hareketli kullanım için minimum bükülme yarıçapı belirtmişse bu değer esas alınmalıdır. Teknik dokümanı bulunmayan bir kablo için çapın belirli bir katını kullanmak yalnızca ön değerlendirme sağlayabilir. Nihai seçimde kablonun sürekli hareketli uygulamalara uygunluğu doğrulanmalıdır.

Daha büyük bükülme yarıçapı kablo üzerindeki mekanik gerilimi azaltabilir. Ancak yarıçap büyüdükçe kanalın makine içinde kaplayacağı alan ve kıvrım yüksekliği de artar. Bu nedenle kablo gereksinimleri ile kullanılabilir montaj alanı birlikte değerlendirilmelidir.

Strok Mesafesine Göre Kanal Uzunluğu Nasıl Hesaplanır?

Strok mesafesi, hareketli eksenin bir uç konumdan diğer uç konuma kadar aldığı toplam mesafedir. Hareketli kablo kanalının uzunluğu doğrudan strok mesafesine eşit seçilmemelidir.

Sabit bağlantı noktasının strok merkezine yerleştirildiği doğrusal uygulamalarda yaygın kullanılan hesap şu şekildedir:

Lk = S / 2 + K

• Lk: Gerekli hareketli kablo kanalı uzunluğu
• S: Toplam strok mesafesi
• K: Kanal serisine ve bükülme yarıçapına bağlı kıvrım ek uzunluğu

K değeri doğrudan bükülme yarıçapına eşit değildir. Kanalın bakla yapısı, hatvesi ve seçilen yarıçapa göre değişebilir. Bu nedenle K değeri seçilen kanal modelinin teknik tablosundan alınmalıdır.

Sabit bağlantı noktası strok merkezinde değilse merkezden sapma mesafesi de hesaba katılır:

Lk = S / 2 + ΔM + K

ΔM, sabit bağlantı noktasının strok merkezinden uzaklığını ifade eder. Sabit bağlantı noktasının strok merkezine yakın yerleştirilmesi genellikle daha kısa kanal ve daha kısa kablo kullanılmasını sağlar.

Örneğin 1.000 mm stroka sahip bir eksende sabit bağlantı noktası merkezdeyse temel düz hareket uzunluğu 500 mm olur. Bu değere seçilen kanal modelinin K değeri eklenir. K değeri bilinmeden yalnızca 500 mm veya 1.000 mm kanal sipariş edilmesi doğru olmayabilir.

Uzun stroklu, yüksek hızlı veya kanalın alt kol üzerinde kayarak çalıştığı uygulamalarda standart uzunluk hesabına ek olarak kanal ağırlığı, kablo dolum ağırlığı, desteklenmeyen mesafe ve kılavuz kanal ihtiyacı da değerlendirilmelidir.

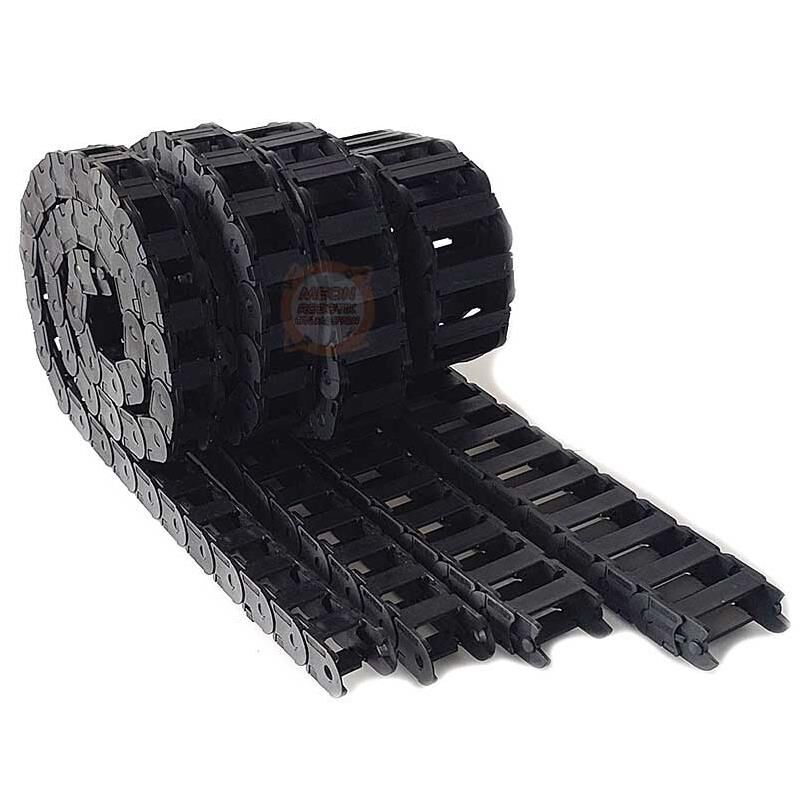

15’lik, 25’lik, 35’lik ve 60’lık Kanal Nasıl Seçilir?

15’lik, 25’lik, 35’lik ve 60’lık ifadeleri farklı kanal ölçü gruplarını ayırmak için kullanılır. Ancak bu seri adları tek başına kesin seçim ölçütü değildir. Her ürünün iç genişliği, iç yüksekliği, bükülme yarıçapı ve bağlantı ayağı uyumu ayrıca kontrol edilmelidir.

Çok az sayıda fakat kalın ve yüksek bükülme yarıçapına sahip kablonun bulunduğu bir sistem, kablo sayısı az olsa bile büyük bir kanal gerektirebilir. Buna karşılık çok sayıda ince kablo, geniş fakat daha düşük iç yüksekliğe sahip bir kanal içinde taşınabilir.

15’lik, 25’lik, 35’lik ve 60’lık seçenekleri karşılaştırmak için hareketli kablo kanalı kategorisini inceleyebilirsiniz.

Bağlantı Ayağı Nasıl Seçilir?

Bağlantı ayağı, hareketli kablo kanalının sabit ve hareketli uçlarını makine gövdesine bağlayan parçadır. Bağlantı ayağı seçilirken yalnızca kanal genişliği değil, kanal serisi ve bakla yapısı da dikkate alınmalıdır.

Bağlantı ayağı seçiminde aşağıdaki noktalar kontrol edilmelidir:

• Bağlantı ayağının kanal serisiyle uyumlu olması
• Kanal ölçüsüyle aynı genişlik grubunda bulunması
• Sabit ve hareketli uçlarda doğru yönde monte edilmesi
• Montaj deliklerinin makine yüzeyine uygun olması
• Kanalın bükülme yönünün doğru ayarlanması
• Kablo ve hortumlar için gerilim azaltma alanı bulunması
• Plastik veya metal ayağın uygulama yüküne uygun olması

Benzer görünen farklı kanal serilerine ait bağlantı ayakları birbirinin yerine kullanılmamalıdır. Ayak ile kanalın aynı seri ve ölçü grubuna ait olduğu doğrulanmalıdır.

Kablolar bağlantı ayağına yakın bir noktada uygun şekilde sabitlenmelidir. Ancak kanalın sürekli bükülen bölgesi içinde kablolar çok sıkı bağlanmamalıdır. Hareket sırasında oluşan çekme kuvvetinin konnektöre, terminale veya motor kablo girişine doğrudan aktarılması önlenmelidir.

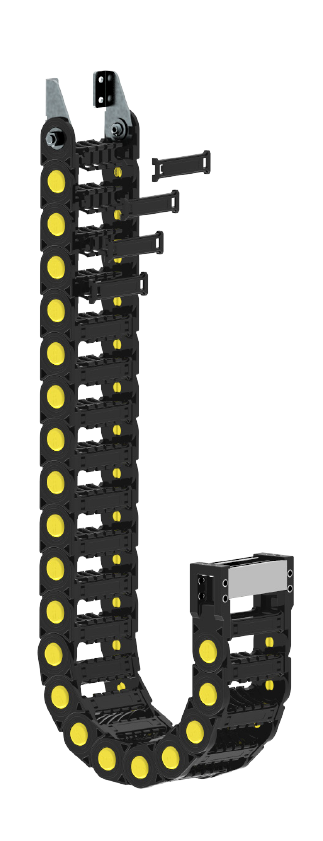

Dıştan Açılır Hareketli Kablo Kanalı Ne Zaman Seçilir?

Dıştan açılır hareketli kablo kanallarında çıtalar, kanalın dış kıvrım tarafına doğru açılabilir. Bu yapı, kabloların kanala yandan yerleştirilmesini ve bakım sırasında kanal içindeki hatlara daha kolay erişilmesini sağlar.

Dıştan açılır modeller aşağıdaki uygulamalarda avantaj sağlayabilir:

• Hazır konnektörlü kablolar kullanılacaksa
• Kabloların sonradan değiştirilmesi bekleniyorsa
• Sisteme yeni sensör, kablo veya hortum eklenebilecekse
• Bakım sırasında kanal içine sık erişilmesi gerekiyorsa
• Kablo paketinin kanal içinden geçirilmesi zor olacaksa
• Kanalın dış kıvrım tarafında yeterli servis alanı bulunuyorsa

Açılma yönü belirlenirken makine profilleri, sac kapaklar ve hareketli parçalar dikkate alınmalıdır. Kanal çıtaları açıldığında başka bir parçaya temas ediyorsa dıştan açılabilir yapının sağladığı bakım avantajı kullanılamaz.

Talaş, yoğun toz veya sıvı sıçramasının bulunduğu ortamlarda açık çıtalı, kapalı veya daha korumalı kanal yapıları çalışma koşullarına göre karşılaştırılmalıdır.

Hareketli Kablo Kanalı Seçiminde Yaygın Hatalar

Dış Ölçüye Bakarak Kanal Seçmek

Kanalın dış ölçüsü, kablolar için kullanılabilir iç alanı göstermez. İç genişlik ve iç yükseklik değerleri ayrıca kontrol edilmelidir.

Kanalı Tamamen Doldurmak

Kablolar kanal içinde serbestçe hareket edemiyorsa sürtünme, sıkışma ve kılıf aşınması riski artar. Kablo ve hortumların çevresinde hareket boşluğu bırakılmalıdır.

Yarıçapı Yalnızca En Kalın Kabloya Göre Seçmek

En kalın kablo her zaman en büyük bükülme yarıçapına ihtiyaç duyan kablo olmayabilir. Bütün hatların teknik değerleri kontrol edilmelidir.

Kanal Uzunluğunu Strokla Aynı Almak

Merkezden beslenen doğrusal uygulamalarda kanal uzunluğu genellikle strokun yarısına kanalın kıvrım ek uzunluğunun eklenmesiyle hesaplanır.

Kablo ve Hortumları Üst Üste Yığmak

Farklı çaplara sahip kablo ve hortumlar hareket sırasında birbirinin üzerine çıkabilir. Gerekli durumlarda kanal içi ayırıcı kullanılmalıdır.

Sabit Tesisat Kablosu Kullanmak

Kanal doğru seçilmiş olsa bile kullanılan kablo sürekli hareketli uygulamaya uygun değilse iletken veya dış kılıf arızaları oluşabilir.

Uyumsuz Bağlantı Ayağı Kullanmak

Benzer ölçüde görünen fakat farklı serilere ait bağlantı ayakları kanal bakla yapısına veya montaj deliklerine uymayabilir.

Montajdan Önce Kontrol Listesi

1. Bütün kablo ve hortumların gerçek dış çaplarını listeleyin.
2. Her hattın minimum dinamik bükülme yarıçapını kontrol edin.
3. En büyük yarıçapa ihtiyaç duyan hattı belirleyin.
4. Kablo çaplarına gerekli hareket boşluğunu ekleyin.
5. Kabloların kanal içindeki yerleşimini önceden planlayın.
6. Gerekli ayırıcıların kaplayacağı alanı hesaba katın.
7. İç genişlik ve iç yüksekliği ürün değerleriyle karşılaştırın.
8. Strok mesafesini ve sabit bağlantı noktasını belirleyin.
9. Kanal uzunluğunu S / 2 + K hesabıyla kontrol edin.
10. K değerini seçilen kanal modelinin teknik bilgisinden alın.
11. Kanalın kıvrım yüksekliğinin makine içine sığdığını doğrulayın.
12. Bağlantı ayağını kanal serisiyle eşleştirin.
13. Dıştan açılan çıtalar için yeterli servis alanı bırakın.
14. Kanalı iki uç konum arasında elle hareket ettirerek sıkışma kontrolü yapın.

Sonuç

Doğru hareketli kablo kanalı, kabloların yalnızca fiziksel olarak içine sığdığı değil, hareket sırasında sıkışmadan ve birbirine zarar vermeden çalışabildiği kanaldır. İç ölçü hesabında kablo dış çapları, hareket boşlukları, ayırıcılar ve ileride eklenebilecek hatlar birlikte değerlendirilmelidir.

Bükülme yarıçapı, kanal içindeki en yüksek dinamik bükülme yarıçapına ihtiyaç duyan kablo veya hortuma göre belirlenmelidir. Kanal uzunluğu ise doğrudan strok mesafesine göre değil, sabit bağlantı noktasının konumu ve seçilen kanalın K değeri kullanılarak hesaplanmalıdır.

İç genişlik, iç yükseklik, bükülme yarıçapı, strok mesafesi, bağlantı ayağı ve açılma yönü birlikte kontrol edildiğinde kablo aşınması, sıkışma ve eksik kanal uzunluğu gibi yaygın sorunlar azaltılabilir.
