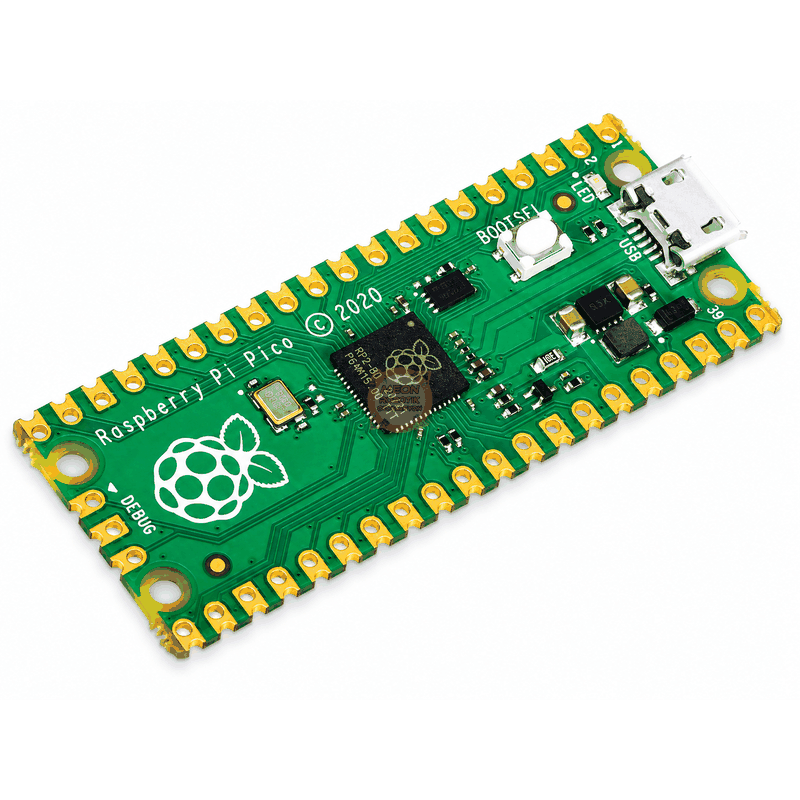

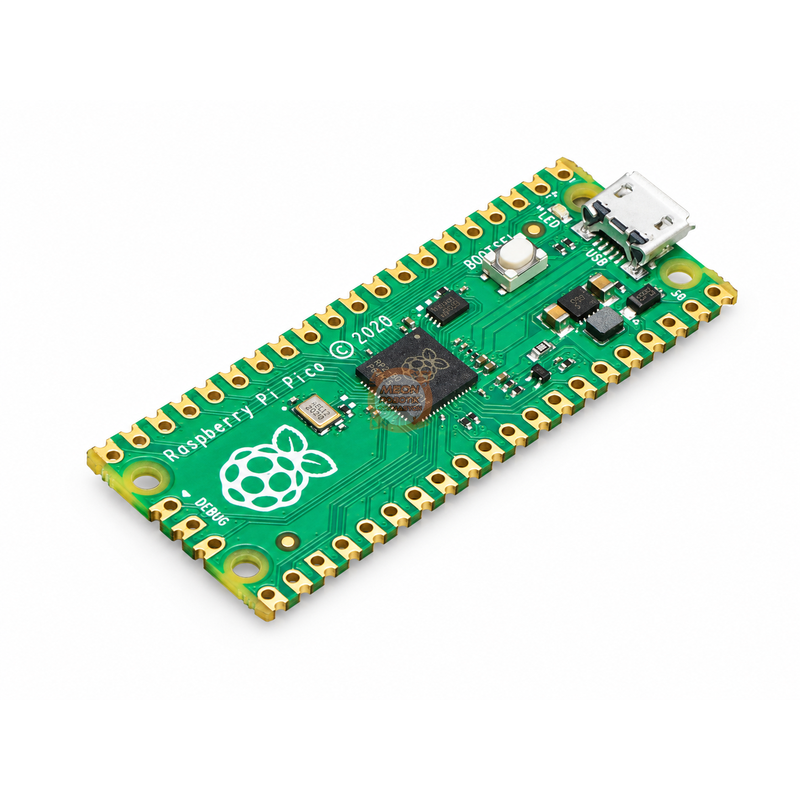

Raspberry Pi Pico RP2040 2MB Flash Mikrodenetleyici Geliştirme Kartı

Raspberry Pi Pico, Raspberry Pi tarafından geliştirilen RP2040 mikrodenetleyici yongasını temel alan, kompakt ve esnek bir geliştirme kartıdır. Bu kart, klasik Raspberry Pi bilgisayarları gibi Linux çalıştırmak için değil; sensör okuma, motor ve LED kontrolü, veri toplama, USB cihaz uygulamaları, hızlı prototipleme ve zaman hassasiyetli giriş/çıkış projeleri için tasarlanmıştır.

Düz Raspberry Pi Pico modeli, RP2040'ın sunduğu çift çekirdekli Arm Cortex-M0+ mimarisini, 264 KB SRAM'i, 2 MB dahili QSPI flash belleği ve 26 adet çok işlevli GPIO pinini uygun maliyetli bir kart üzerinde sunar. MicroPython ile başlangıç seviyesinde hızlı denemeler yapılabilir; C/C++ SDK ile daha profesyonel ve performans odaklı uygulamalar geliştirilebilir.

Bu sayfa, Raspberry Pi Pico'yu yalnızca kısa bir ürün tanıtımı olarak değil, Türkçe okunabilir bir teknik rehber olarak ele alır. Güç pinleri, GPIO yapısı, ADC, PWM, UART, SPI, I2C, PIO ve USB gibi temel donanım blokları aşağıda pratik kullanım notlarıyla birlikte özetlenmiştir.

Genel Teknik Özellikler

RP2040 Mimarisi Neden Önemli?

RP2040, Raspberry Pi'nin mikrodenetleyici dünyası için geliştirdiği ilk yongadır. Pico kartında bu yonga, harici 2 MB QSPI flash bellek, güç regülasyonu, USB bağlantısı, BOOTSEL butonu ve kenar pinleriyle kullanıma hazır hale getirilmiştir.

Çift çekirdekli Cortex-M0+ yapısı, bir çekirdekte ana uygulama kodu çalışırken diğer çekirdekte zamanlama, veri işleme veya arka plan görevleri çalıştırmak için elverişlidir. Bu, basit hobi projelerinde zorunlu olmasa da gelişmiş uygulamalarda kartın esnekliğini artırır.

RP2040'ın en dikkat çeken taraflarından biri PIO, yani Programmable I/O bloklarıdır. PIO sayesinde standart UART, SPI veya I2C dışında kalan özel sinyal zamanlamaları, LED şerit protokolleri, paralel veri aktarımı veya basit özel haberleşme yapıları CPU'yu fazla meşgul etmeden oluşturulabilir.

Bellek ve Program Depolama

Pico üzerindeki RP2040 yongasında 264 KB SRAM bulunur. Bu bellek programın çalışma sırasında kullandığı değişkenler, tamponlar ve veri yapıları için kullanılır. SRAM'in birden fazla bankaya ayrılmış olması, doğru yazılım mimarisiyle çekirdekler ve DMA arasındaki erişim yoğunluğunu daha verimli yönetmeye yardımcı olur.

Kart üzerinde ayrıca 2 MB QSPI flash bellek vardır. MicroPython firmware'i, Python dosyaları, C/C++ ile derlenmiş UF2 uygulamaları ve proje kaynakları bu flash alanda saklanır. Daha büyük dosya sistemi veya aşırı büyük uygulama ihtiyacı olan projelerde bu kapasite dikkate alınmalıdır.

Güç Girişi ve Besleme Yapısı

Kart USB üzerinden beslendiğinde VBUS hattından gelen gerilim kartın güç devresine ulaşır. Harici kaynak kullanılacaksa genellikle VSYS ve GND pinleri tercih edilir. VSYS hattına uygulanacak gerilim, datasheet'te belirtilen 1.8 V - 5.5 V DC aralığında tutulmalıdır.

Dikkat: GPIO pinleri 3.3 V lojik seviyesinde çalışır. Pico'nun besleme girişi belirli aralıkta daha yüksek gerilim kabul edebilse de GPIO pinlerine 5 V sinyal doğrudan uygulanmamalıdır. 5 V lojik seviyeli modüllerle kullanımda seviye dönüştürücü kullanmak güvenli yaklaşımdır.

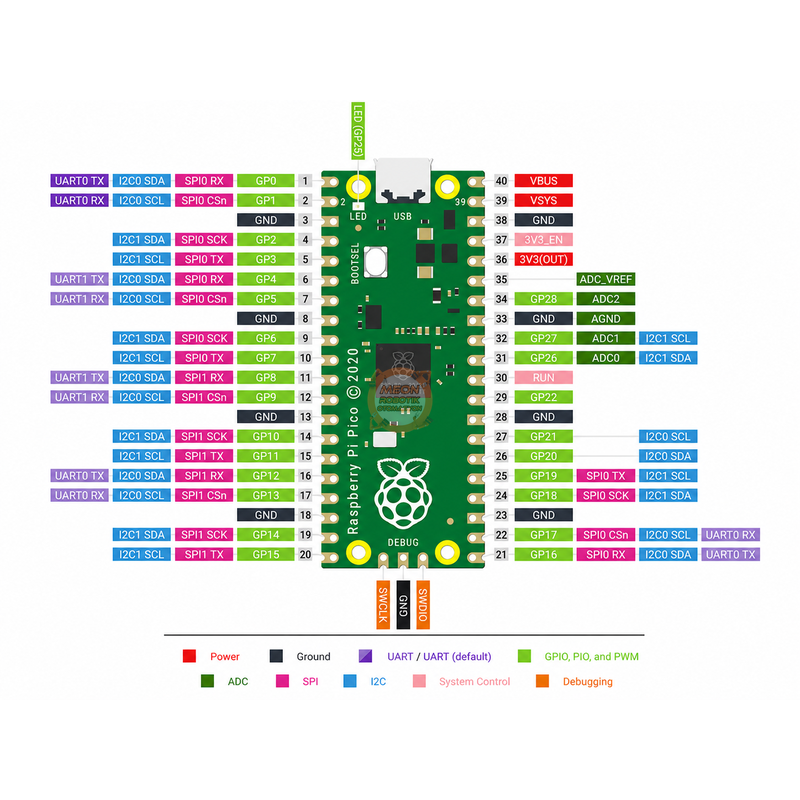

Pinout Genel Bakış

Raspberry Pi Pico'nun iki uzun kenarında toplam 40 pin bulunur. Bu pinlerin 26 tanesi kullanıcı tarafından GPIO olarak kullanılabilir. Kartın castellated kenar delikleri, Pico'nun hem pin header ile breadboard üzerinde kullanılmasına hem de uygun taşıyıcı PCB üzerine lehimlenmesine imkan verir.

Düz Pico modelinde kart üzerindeki dahili LED GP25 pinine bağlıdır. GP25 kart kenarında dışarı alınmamıştır; bu pin özellikle LED denemeleri ve basit durum göstergeleri için kullanılır.

40 Pin Görev Tablosu

GPIO Kullanımı

Pico'daki GPIO pinleri dijital giriş, dijital çıkış, PWM, UART, SPI, I2C ve PIO fonksiyonları için kullanılabilir. Bir pinin hangi fonksiyonda kullanılacağı yazılım tarafından belirlenir. Aynı fiziksel pin farklı projelerde farklı görevler üstlenebilir.

Dijital girişlerde buton, limit switch, optokuplör çıkışı veya lojik sinyal okunabilir. Dijital çıkışlarda LED, transistör, MOSFET gate sürme devresi, röle modülü veya başka bir lojik giriş kontrol edilebilir. Ancak GPIO pinleri doğrudan yüksek akımlı yük sürmek için kullanılmamalıdır.

from machine import Pin
from time import sleep

led = Pin(25, Pin.OUT)

while True:
    led.value(1)
    sleep(0.5)
    led.value(0)
    sleep(0.5)

ADC ve Analog Ölçüm

Raspberry Pi Pico üzerinde kullanıcıya ayrılmış 3 adet analog giriş bulunur: GP26/ADC0, GP27/ADC1 ve GP28/ADC2. Bu girişler 12-bit ADC donanımı ile okunur. MicroPython tarafında ADC okuması genellikle 0 - 65535 aralığında ölçeklenmiş olarak döner.

Potansiyometre, LDR, analog sıcaklık sensörü, basit batarya izleme devresi veya analog çıkışlı sensörler bu pinlerle okunabilir. ADC girişlerine uygulanacak gerilim 3.3 V seviyesini aşmamalıdır. Daha yüksek gerilimlerin ölçülmesi gerekiyorsa uygun direnç bölücü veya sinyal şartlandırma devresi kullanılmalıdır.

from machine import ADC, Pin
from time import sleep

pot = ADC(Pin(26))

while True:
    value = pot.read_u16()
    voltage = value * 3.3 / 65535
    print(value, voltage)
    sleep(0.5)

PWM ile LED, Servo ve Motor Kontrolü

RP2040, 16 adet PWM kanalı sunar. PWM, LED parlaklığı kontrolü, pasif buzzer tonu üretme, servo sinyali oluşturma veya motor sürücü devrelerine hız komutu verme gibi uygulamalarda kullanılır.

Pico'nun GPIO pinleri motoru veya yüksek akımlı LED'i doğrudan sürmek için uygun değildir. PWM sinyali genellikle MOSFET, transistör, motor sürücü kartı veya LED sürücü devresi gibi bir ara katmana uygulanmalıdır.

from machine import Pin, PWM
from time import sleep

pwm = PWM(Pin(15))
pwm.freq(1000)

while True:
    for duty in range(0, 65535, 1024):
        pwm.duty_u16(duty)
        sleep(0.01)
    for duty in range(65535, 0, -1024):
        pwm.duty_u16(duty)
        sleep(0.01)

UART Seri Haberleşme

Pico üzerindeki RP2040 yongasında 2 adet UART denetleyici bulunur. UART; GPS modülleri, seri ekranlar, Bluetooth seri modülleri, bazı sensörler, USB-UART dönüştürücüler veya başka mikrodenetleyicilerle haberleşmek için kullanılabilir.

UART bağlantısında TX hattı karşı cihazın RX hattına, RX hattı karşı cihazın TX hattına bağlanır. Ortak GND bağlantısı unutulmamalıdır. Seviye uyumluluğu kontrol edilmeli; 5 V TTL seri sinyal doğrudan Pico GPIO pinine uygulanmamalıdır.

from machine import UART, Pin
from time import sleep

uart = UART(0, baudrate=9600, tx=Pin(0), rx=Pin(1))

while True:
    uart.write("Pico UART test\r\n")
    sleep(1)

I2C ile Sensör ve Ekran Bağlantısı

I2C, az pin kullanarak birden fazla sensör veya ekran modülünü aynı veri yoluna bağlamak için kullanılan yaygın bir haberleşme arayüzüdür. Pico'da 2 adet I2C denetleyici vardır ve farklı GPIO pinleri üzerinden kullanılabilir.

OLED ekranlar, BME280/BMP280 basınç sensörleri, MPU6050 IMU modülleri, RTC modülleri ve I/O genişleticiler I2C ile sık kullanılır. I2C hattında SDA ve SCL için pull-up dirençleri gerekir; birçok hazır modülde bu dirençler kart üzerinde bulunur.

from machine import Pin, I2C

i2c = I2C(0, scl=Pin(1), sda=Pin(0), freq=400000)
print(i2c.scan())

SPI ile Hızlı Veri Aktarımı

SPI, ekranlar, SD kart modülleri, ADC/DAC entegreleri, RF modülleri ve yüksek hızlı sensörlerle haberleşmek için kullanılan senkron bir seri arayüzdür. Pico'da 2 adet SPI denetleyici bulunur.

SPI hattında genellikle SCK, MOSI, MISO ve her cihaz için ayrı CS/CSn hattı bulunur. Birden fazla SPI cihazı aynı saat ve veri hatlarını paylaşabilir; her cihaz ayrı chip select piniyle seçilir.

PIO: Pico'nun Esnek I/O Motoru

PIO, Raspberry Pi Pico'yu pek çok klasik mikrodenetleyiciden ayıran en önemli donanım bloklarından biridir. Her PIO state machine, basit ve deterministik komutlarla GPIO pinlerini hassas zamanlamayla kontrol edebilir. Bu sayede CPU, her bit zamanlamasını yazılımla tek tek takip etmek zorunda kalmaz.

PIO; WS2812/NeoPixel LED şeritleri, özel tek telli protokoller, paralel veri çıkışları, basit VGA benzeri sinyal denemeleri veya standart dışı haberleşme protokolleri için kullanılabilir. Bu özellik, Pico'yu eğitim amaçlı kart olmanın ötesine taşıyıp ciddi prototipleme projelerinde de ilgi çekici hale getirir.

USB Kullanımı

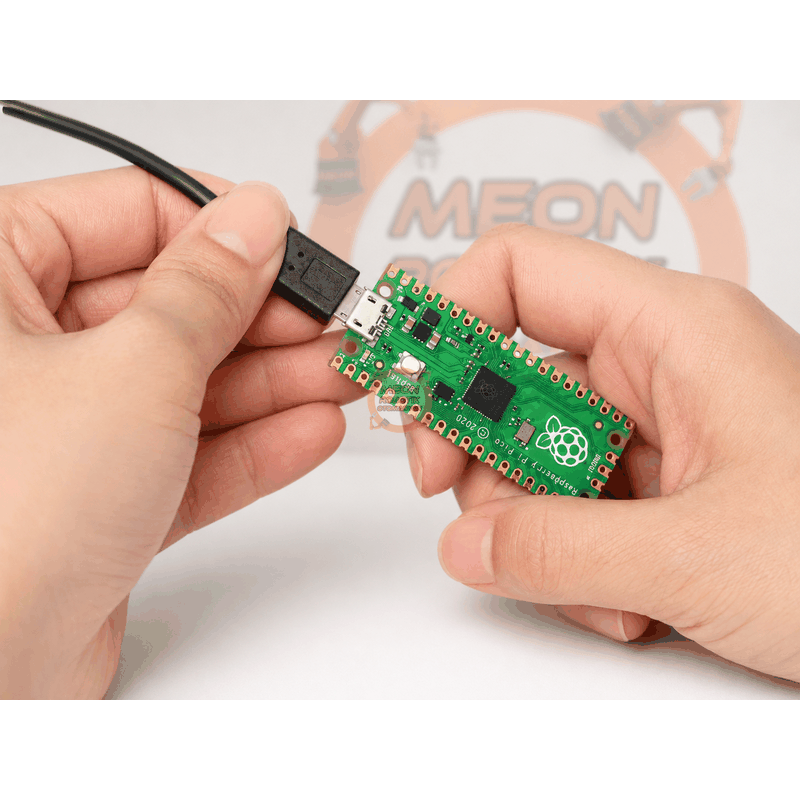

Raspberry Pi Pico, USB 1.1 device ve host desteği sunan bir USB denetleyicisine sahiptir. Standart kullanımda Micro-USB portu hem besleme hem de programlama için kullanılır. BOOTSEL modunda kart bilgisayara bir USB depolama aygıtı gibi görünür ve UF2 dosyası sürüklenip bırakılarak program yüklenebilir.

Gelişmiş projelerde Pico, USB seri cihaz, HID klavye/fare benzeri aygıt, MIDI cihazı veya TinyUSB tabanlı özel USB uygulamaları için kullanılabilir. USB host uygulamalarında güç beslemesi ve VBUS yönetimi ayrıca dikkat gerektirir.

BOOTSEL, UF2 ve Yazılım Yükleme

1. Pico'yu bilgisayara bağlamadan önce BOOTSEL butonuna basılı tutun.
2. Buton basılıyken Micro-USB kabloyu takın.
3. Kart bilgisayarda RPI-RP2 benzeri bir USB depolama birimi olarak görünür.
4. MicroPython firmware UF2 dosyasını veya C/C++ ile oluşturulan UF2 uygulamasını bu sürücüye kopyalayın.
5. Kopyalama tamamlandığında kart otomatik olarak yeniden başlar ve yüklenen program çalışır.

MicroPython ile çalışmak isteyenler için Thonny gibi editörler pratik bir başlangıç sağlar. C/C++ tarafında ise Raspberry Pi Pico SDK, daha düşük seviyeli ve performans odaklı projeler için tercih edilir.

SWD Debug Bağlantısı

Pico'nun alt kenarında SWDIO, GND ve SWCLK padleri bulunur. Bu padler, Raspberry Pi Debug Probe veya uyumlu SWD araçlarıyla hata ayıklama yapmak için kullanılabilir. SWD, kodu adım adım çalıştırma, breakpoint kullanma ve bellek/register durumunu izleme gibi profesyonel geliştirme imkanları sunar.

SWD padlerinde ayrı bir güç pini yoktur. Debug sırasında Pico'nun USB veya VSYS üzerinden ayrıca beslenmesi gerekir.

Mekanik Yapı ve Montaj

Raspberry Pi Pico 21 mm x 51 mm boyutundadır. İki kenardaki 20'şer pinlik dizilim breadboard kullanımı için uygundur. Düz Pico modelinde pin header lehimli gelmediği için kullanım senaryosuna göre erkek header, dişi header veya doğrudan kablo lehimlenebilir.

Castellated delik yapısı, kartın taşıyıcı PCB üzerine modül gibi lehimlenmesine de imkan verir. Bu özellik, prototipten küçük seri üretime geçişte Pico'yu pratik bir kontrol kartı olarak kullanmayı kolaylaştırır.

Başlangıç İçin Önerilen Malzemeler

• 1 adet Raspberry Pi Pico
• Veri aktarımı destekleyen Micro-USB kablo
• Breadboard ve jumper kablolar
• 2.54 mm erkek pin header veya uygun soket
• LED, direnç, buton ve potansiyometre gibi temel deneme elemanları
• I2C veya SPI tabanlı sensör / OLED ekran modülü

Kullanım Alanları

• MicroPython ve C/C++ eğitim projeleri
• Sensör okuma, veri kaydetme ve basit otomasyon uygulamaları
• PWM ile LED parlaklığı, servo ve motor sürücü kontrolü
• I2C, SPI ve UART tabanlı modül denemeleri
• USB seri cihaz, HID veya TinyUSB tabanlı projeler
• PIO ile özel protokol ve hassas zamanlama uygulamaları
• Taşıyıcı PCB üzerinde kalıcı kontrol kartı olarak kullanım
• STEM, robotik, elektronik ve gömülü sistem eğitimi

Sık Karşılaşılan Durumlar

Dikkat Edilmesi Gerekenler

• GPIO pinlerine 5 V lojik sinyal doğrudan uygulanmamalıdır.
• Motor, röle, yüksek güçlü LED veya bobinli yükler doğrudan GPIO pininden sürülmemelidir.
• VSYS hattına uygulanacak gerilim 1.8 V - 5.5 V DC aralığında kalmalıdır.
• ADC girişlerinde 3.3 V seviyesi aşılmamalı; gerekirse direnç bölücü veya sinyal şartlandırma kullanılmalıdır.
• Headersiz model breadboard'a takılacaksa pin header lehimlenmelidir.
• USB ile bilgisayara bağlıyken harici besleme devresi tasarımı dikkatli yapılmalıdır.

Paket İçeriği

• 1 adet Raspberry Pi Pico RP2040 2MB Flash mikrodenetleyici geliştirme kartı

Pico Modelleri Arasındaki Kısa Farklar

Bu sayfadaki ana ürün düz Raspberry Pi Pico modelidir. Aşağıdaki tablo, aynı ailedeki kartları karıştırmamak için yalnızca temel farkları özetler.

Kaynak Bilgisi

• Raspberry Pi Pico serisi resmi dokümantasyonu
• Raspberry Pi Pico resmi datasheet PDF
• Raspberry Pi Pico resmi ürün sayfası
• RP2040 teknik özellikleri
• Raspberry Pi Pico üst/alt görsel kaynağı
