Mach3 Cnc Kontrol Kartı Nedir?

Mach3 cnc kontrol kartı nedir? sorunu en yalın haliyle tanımlarsak; kullandığımız masaüstü cnc yada cnc router tezgahımızın bilgisayarında kullandığımız mach3 cnc kontrol programı ile step motor,servo motor,spindle motoru arasındaki letişimi kuran elektronik bir karttır.Örnek verirsek mach3 cnc kontrol programına yüklediğiniz cnc g code lar bu Mach3 cnc kontrol programı yardımıyla Mach3 Cnc Kontrol Kartına pals,sinyal şeklinde iletilir.mach3 cnc kontrol kartıda bu pals ve sinyalleri step motor sürücülerine,servo motor sürücülerine,spindle motora aktarır.Cnc tezgahımıza bağladığımız acil stop,eksen sınır switcleri,takım sıfırlama problarından aldığı bilgileri mach3 cnc kontrol kartı yardımıyla cnc kontrol panelimize aktarılır.Cnc tezgahlarımızda önemli bir parçadır.Mach3 cnc kontrol kartı olmadan mach3 cnc kontrol programını kullanamayız.

 Mach3 Cnc Kontrol Kartı Çeşitleri Nelerdir?

 Bilgisayar ile mach3 cnc kontrol kartın haberleşmesinde Usb bağlantılı,paralel port (lpt port) bağlantılı,ethernet bağlantılı ve başka bağlantılarda olabilmektedir.Ayrıca 3 eksen,4 eksen, 5 eksen,6 eksen kontrol edebilme kabiliyeti, KHZ cinsinden haberleşme hızı,input-output (giriş-çıkış) sayıları,Spindle motor devrini ayarlamak için analog çıkış gibi temel farklıkları mevcuttur.sitemizde çeşit olarak Mach3 4 Eksen Usb Cnc Kontrol Kartı5 Eksen Lpt Cnc Kontrol Kartı (MACH3 Uyumlu)Xhc Ethernetli 3 Eksen Mach3 Cnc Kontrol Kartı 2000 Khz , NVCMV2.1 6 Eksen Mach3 Cnc Kontrol Kartı 125KHz,NVCMV2.1 5 Eksen Mach3 Cnc Kontrol Kartı 125KHz ,NVCMV2.1 4 Eksen Mach3 Cnc Kontrol Kartı 125KHz ,RichAuto Dsp Cnc Kontrol Paneli A11,Akz250 Usb 3 Eksen Cnc Kontrol Kartı gibi markaların farklı mach cnc kontrol kartı çeşitleri mevcuttur.

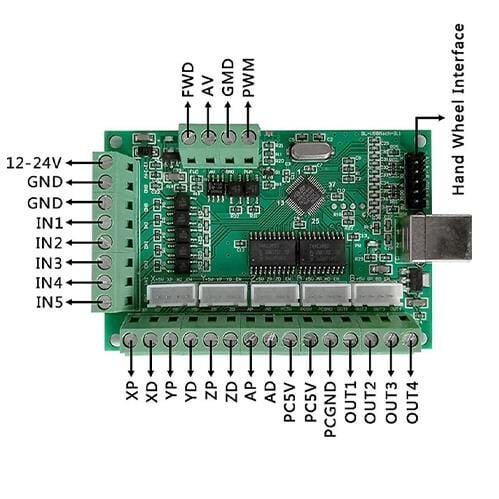

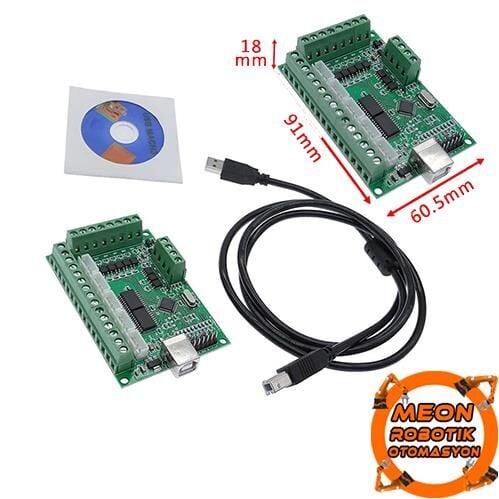

 Mach3 4 Eksen Usb Cnc Kontrol Kartı :    usb mach3 4 eksen cnc kontrol kartı

Üst taraftaki resimde gösterildiği gibi usb port yardımıyla bilgisayara bağlanmaktadır.Bu cnc kontrol kartının,mach3 cnc kontrol programına erişimi için kullanım cd sinin içinde bulunan RnRmation.dll dosyasının mach3 dosyasındaki plugins dosyasına eklemeniz gerekmektedir.Böylece bilgisayar ve mach3 usb cnc kontrol kartının haberleşmesi sağlanmış olur.

4 Eksen Mach3 Usb Kartı en çok kullanılan cnc kontrol kartlarındandır.Usb portun tüm bilgisayarlarda standart olmasından ötürü kullanım kolaylığı sağlamakradır.

bu kartın genel özelliklerini sıralarsak;

- usb bağlantılı

- 4 eksen kontrol edebilme

- Maksimum çalışma frekansı 100 khz

- Otomatik takım sıfırlama probu bağlantı portu

- Acil Stop Bağlantı portu

- eksen limit switçleri için bağlantı portu

- 12-24 Dc volt ile çalışabilme

- Spindle başlama durdurma bağlantı portu

- Spindle devrini ayarlama 0-10v analog çıkış portu

- Mpg El çarkı bağlantı portu

gibi temel özellikleri mevcuttur.





 5 Eksen Lpt Cnc Kontrol Kartı (MACH3 Uyumlu)      5 eksen lpt mach3 cnc kontrol kartı



Yan tarafta gösteridiği gibi 5 eksen cnc kontrol kartı üzerindeki paralel port 25 pin rs232 ile bilgisayardaki mach3 cnc kontrol programına bağlanmaktadır.Tabi ki bilgisayarınızında paralel port girişi olması gerekmektedir.Aksi halde bağlantı olmaz yukarıdaki resimde gösterilen usb kablo bu kartın 5 volt güç beslemesinde kullanılmaktadır.Bu usb kabloyu veri bağlantısı olarak düşenmeyiniz.

paralel port kablosu mağazamızda satılmaktadır.Mağazamızdan buraya tıklayarak satın alabilirsiniz.

5 eksen paralel port mach3 cnc kontrol kartı genel özellikleri:

- Paralel port bağlantılı

- 5 eksen kontrol edebilme

- giriş gerilimi 12-24 Dc volt

- Endstop(limit switch), probe ve acil durum butonu bağlantıları için optocoupler korumalı giriş birimine sahiptir.

- Ters bağlantı koruması mevcuttur.

 -  0-10V arasında analog(PWM) çıkışa sahiptir.

-  USB portu ile besleme gerilimi izole edildiğinden bilgisayara zarar gelme ihtimali ortadan kalkmaktadır.

Üzerindeki röle sayesinde spindle motor açma- kapama özelliği mevcuttur.
