Venüs Model 3 Eksen Cnc Elektronik Seti
%10
7.788,28 ₺
7.009,45 ₺
Stok Kodu
sk0412
Fiyat
159,65 USD + KDV
Havale
6.799,17 TL
(%3,00 havale indirimi)

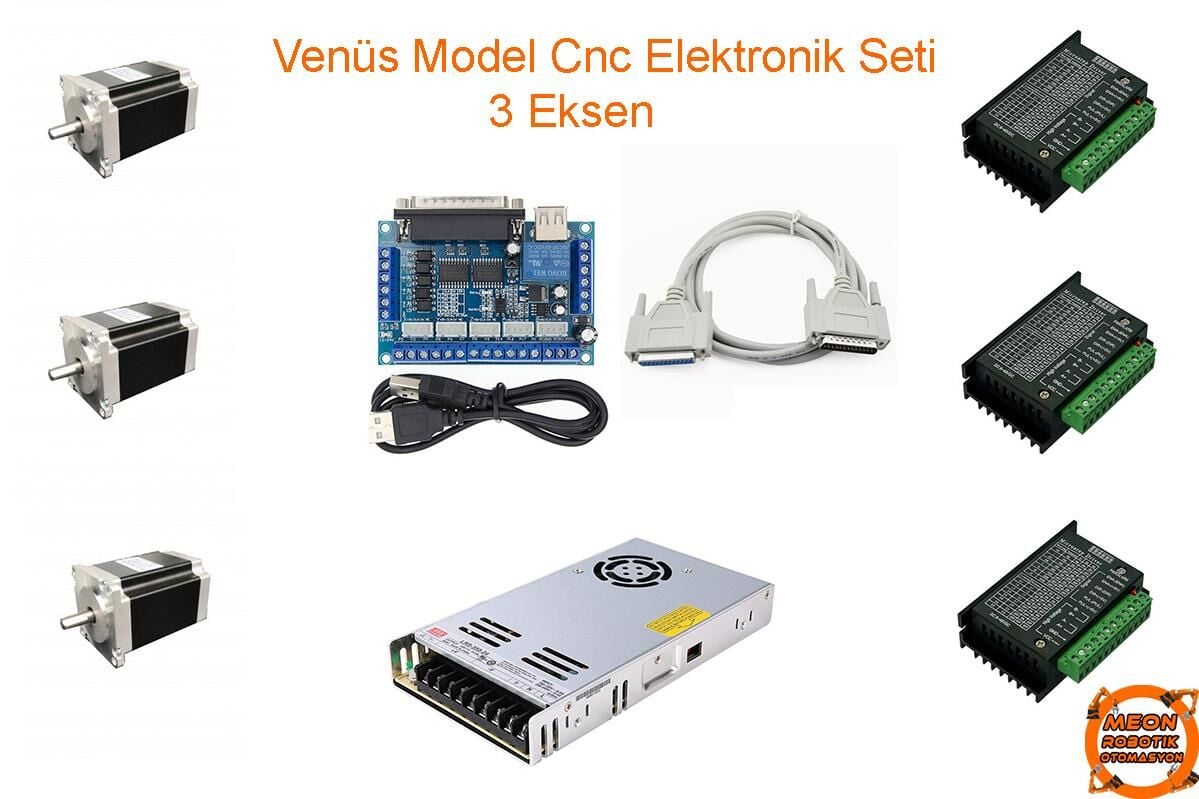

Venüs Model 3 Eksen Cnc Elektronik Seti
Cnc elektronik setlerimizden venüs modelidir. Bu model ile 3 eksen cnc projelerinizi gerçekleştirebilirsiniz, cnc kontrol kartı olarak 5 eksen lpt cnc kontrol kartı sette mevcuttur. İhtiyaç halinde diğer sürücü ve motorları satın alarak 5 eksene kadar kontrol sağlayabilirsiniz.
Mach3 cnc kontrol programı ile cnc nizi bu elektronik sette ile kullanabilirsiniz.
bu setimizi kullanmanız için lpt portlu bir bilgisayara ihtiyacınız olacaktır.
set içeriği;
1- 5 Eksen LPT CNC Kontrol Kartı (MACH3 Uyumlu)
2- Cnc Paralel Lpt Kablosu
3- 2.2 Nm Nema 23 Step Motor x 3 adet
4- tb6600 step motor sürücü x 3 adet
5- Meanwell LRS-200-24 Volt 8.8 A Smps Güç Kaynagı1-
5 Eksen LPT CNC Kontrol Kartı (MACH3 Uyumlu)
5 eksen LPT CNC kontrol kartı, Mach3 CNC kontrol yazılımını desteklemektedir.
Kontrol kartı üzerinde cnc uygulamalarında ihtiyaç duyulacak bütün giriş, çıkış birimleri bulunmaktadır.
Kontrol kartı bilgisayar veya farklı LPT üzerinden haberleşebilmektedir.
5 bağımsız step motoru kontrol edebilme imkanına sahiptir.
Step motor kontrolü için step motor sürücüde kullanmanız gerekmektedir.
Endstop(limit switch), probe ve acil durum butonu bağlantıları için optocoupler korumalı giriş birimine sahiptir.
USB portu ile besleme gerilimi izole edildiğinden bilgisayara zarar gelme ihtimali ortadan kalkmaktadır.
12V ile 24V arasında kart beslemesi yapılabilmektedir.
Ters bağlantı koruması mevcuttur.
0-10V arasında analog(PWM) çıkışa sahiptir.
Üzerinde bulunan röle sayesinde Lazer veya gravür(motor) beslemelerini rahatlıkla kontrol edebilirsiniz.
Özellikler:
- Model: Mach3 Uyumlu 5 Eksen Lpt CNC Kontrol Kartı
- Giriş Gerilimi: 12-24VDC
- Maksimum 5 adet 2 fazlı step motor sürücü kontrolü
- Step Motor kontrolü: Pulse ve Yön kontrolü
- Boyut: 90mmx70mmx20mm
- Endstop, probe, acil durum butonu için korumalı 5 giriş ünitesi
- Mil hızını kontrol etmek için 0-10V arasında analog voltaj çıkışına sahiptir.
- ACH MACH3, Linux CNC (EMC2) vb. paralel kontrol CNC yazılımı ile uyumludur
CNC PARALEL LPT KABLOSU
Cnc routerlar için özel üretilmiştir. cnc lerde LPT kablolu kontrol kartlarında kullanabilirsiniz.
25 pin canlı kablo
2 metre boy
2.2 Nm Nema 23 Step Motor
57BHH82-300E-21BE
Step Motor Tork: 2.2 Nm ;
Step Motor Akım: 3.0 Amper ; 2,8 ayarlayın step sürücüden
NEMA: NEMA 23 STEP MOTOR;
Step Motor Flanş Ölçüsü: 57x57 mm ;
BOY:82 mm ;
KABLO:8 adet ;
PARALEL BAĞLAMA
MAVİ+KIRMIZI: (A+) ; SİYAH+SARI: (A-)
KAHVERENGİ+BEYAZ:(B+) ; TURUNCU+YEŞİL: (B-)
Step Motor Akım: 3.0 Amper ; 2,8 ayarlayın step sürücüden
NEMA: NEMA 23 STEP MOTOR;
Step Motor Flanş Ölçüsü: 57x57 mm ;
BOY:82 mm ;
KABLO:8 adet ;
PARALEL BAĞLAMA
MAVİ+KIRMIZI: (A+) ; SİYAH+SARI: (A-)
KAHVERENGİ+BEYAZ:(B+) ; TURUNCU+YEŞİL: (B-)
TB6600 STEP SÜRÜCÜ
uygulama alanları : nema 17, nema 23
Özellikler
- 2 faz
- 9 V-42 V DC güç kaynağı;
- H-köprü bipolar sabit fazlı akış-tahrik;
- step motor sürücü akım: 0,5-3,5 Amper
- giriş sinyali yüksek hızlı optik izolasyon;
- standart ortak anot tek darbe arayüzü;
- çevrimdışı tutma fonksiyonu;
- yarı-kapalı şasi ağırlayacak daha zorlu çevre;
- enerji yarı otomatik akım kilit fonksiyonu sağlar;
- dahili termal koruma ve aşırı akım koruma.
Meanwell Lrs-200-24 Volt 8.8 A Smps Güç Kaynağı
kısa devre, aşırı yük, aşırı gerilim korumalı
Ev aletleri için IEC / EN 60335-1 (PD3) ve IEC / EN61558-1, 2-16'ya uygunluk
Güç açık için LED göstergesi
Yük gerektirmeyen güç tüketimi <0,75 W
70 C'ye kadar yüksek çalışma sıcaklığı
Yüksek verimlilik, uzun ömür ve yüksek güvenilirlik
3 yıl garanti
| Marka: | Mean Well |
| Ürün Kategorisi: | Anahtarlama Güç Kaynakları |
| Rohs: | Uyumlu |
| Çıkış Akımı Kanal 1: | 8,8A |
| Çıkış Voltajı Kanal 1: | 24VDC |
| Çıkış Gücü: | 211.2 W |
| Giriş Voltajı: | 90 VAC - 132 VAC/180 VAC - 264 VAC, 240 VDC - 370 VDC |
| Çıktı Sayısı: | 1 Çıktı |
| İzolasyon Gerilimi: | 3kV |
| Montaj Şekli: | Şase |
| Uzunluk: | 215 mm |
| Genişlik: | 115 mm |
| Yükseklik: | 30 mm |
| Seri: | LRS-200 |
| Giriş Frekansı: | 47Hz - 63Hz |
| Ağırlık: | 660 g |
