5-30V Dc 5A Pwm Motor Hız Kontrol Kartı-ZG MG

5-30V Dc 5A Pwm Motor Hız Kontrol Kartı-ZG MG

%0-100 Hız Ayarı Göstergeli - Panel Tip Kutu – Duty ve Frekans Ayarı

5-30V Dc 5A Pwm Motor Hız Kontrol Kartı-ZG MG, 30V 5A gücünde PWM DC motor sürücüsüdür. % lik olarak çıkış gücünü gösteren bir ekranı bulunmaktadır. Pwm çıkış verir.  güc ayarı yapar, dolayısıyla motor dönüş hızını kontrol eder. Ekranda gözüken sayılar %lik olarak çıkış gücünü göstermektedir. 55 değeri giriş gücünün %55 lik kısmının dışarı aktarıldığını göstermektedir. Dijital enkoder ayar potu ilede ayar işlemleri yapılır.

5-30V Dc 5A Pwm Motor Hız Kontrol Kartı-ZG MG  güçlü bir DC PWM  motor sürücü Kartıdır. Çıkış sinyalinin görev döngüsünü ayarlayarak motor hızını ayarlayabilirsiniz. Ayrıca çıkış frekansını çıkış sinyalinin frekansına uyacak şekilde ayarlayabilirsiniz. Motor uygulanan frekans, motorun daha kararlı ve torklu çalışmasını sağlamaktadır.

PWM sinyal üreteci, tahrik motoru, ışık parlaklığı kontrolü, motor hız kontrolü vb. alanlarda kullanılır.

• Açma kapama butonu ( Pota üstten basma )
• Yumuşak başlangıç desteği. Soft start. Bir çıkış voltajı ayarlandıktan sonra çıkış kapatılır ve tekrar açılırsa voltajı yumuşak olarak yükseltilerek yüke uygular.
• Duty cycle ayarı
• Frekans ayarı
• Ayar için dijital encoder pot
• Panel Tip Kutu
• Ters bağlantı koruması
• Yapılan ayarlar hafızada saklanır.
• Open kollektör çıkış

Teknik Özellikleri:

• Çalışma voltajı: DC 5V ~ 30V
• Ters bağlantı koruması
• Maksimum çalışma akımı: 5A
• Maksimum Güç: 150W
• %0-%100 3 Hane gösterge ekran.
• Çok turlu ayar potu sayesinde hassas ayarlama imkanı.
• Pot üzerinde güç gösterge ledi bulunmaktadır.( Soft start sebebiyle yavaş tepki veriyor.  )
• Ayar potuna kısa buton basma ile çıkışı açma kapama
• Ayar potuna uzun basma; ayar menüsüne giriş çıkış.
• Panel tip kutu
• Klemens soketler ile bağlantı kolaylğı
• Enerji gösterge ledi.
• Çalışma Frekansı: 1KHz ~ 99KHz
• Frekans hassasiyeti: %1
• Görev Döngüsü: 0-100%, 1% adım

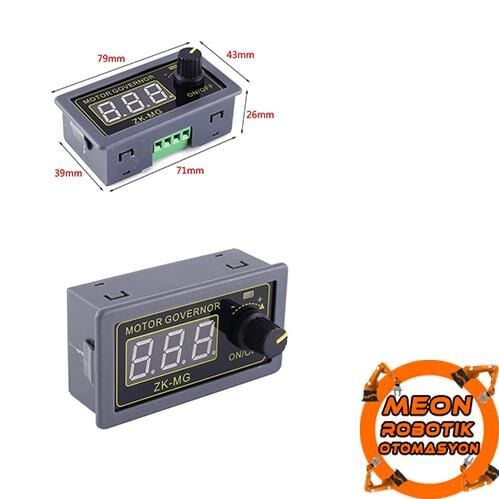

• Ürün Boyutu: 79mm x 43mm x 26mm
• Ağırlık: 41g

Kullanımı;

     Encoder pot çevrilerek yüzdelik hız ayarı yapılır. Saat yönünde döndürüldüğünda artma ters yönde döndürmek azaltma etkisi gösterir. Yapılan ayara göre giriş voltajı çıkışa belli oranda aktarılır. Pota kısa basma çıkışın açma kapama işlemini sağlar.

     Pota uzun basılırsa ayar menüsüne girilir. 3 tane ayar mevcuttur.

• L: Duty için en düşük limitidir. 2 hane olarak ayarlanabilir. Çıkışın belli bir seviye altına inmemesi için kullanılır.
• H: Duty için en yüksek limitidir. 2 hane yada 100 olarak ayarlanabilir. Çıkışın belli bir seviye üstüne çıkmaması için kullanılır.
• F: Ürünün çalışma frekansının ayarıdır. 2 hane olarak ayarlanabilir. 1khz ile 99khz arasında ayarlanabilir.

Ayar menüsünde iken tekrar uzun basmak ayar menüsünden çıkış yapmayı sağlar.
