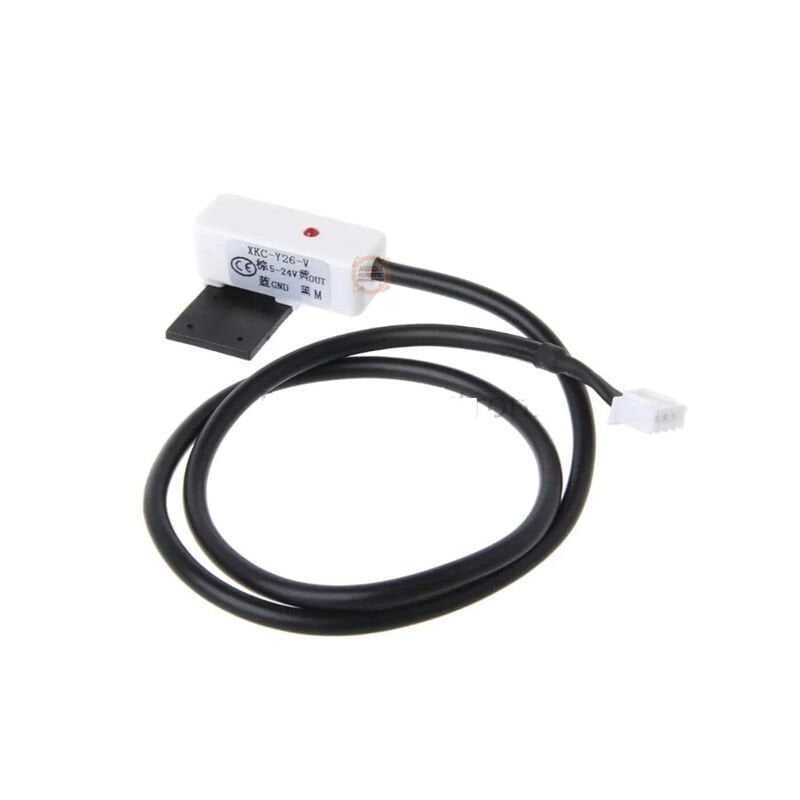

5-24Dc XKC-Y26-V Temassız Su Seviye Sensörü

5-24Dc XKC-Y26-V Temassız Su Seviye Sensörü

XKC-Y26-V modeli temassız sıvı seviye sensörü, metalik olmayan kaplar (plastik, cam, seramik vb.) içindeki sıvı seviyesini dışarıdan algılamak üzere tasarlanmıştır. Kap içine delik açmadan, sıvı ile temas etmeden yüksek hassasiyetle seviye ölçümü yapar. Bu sayede sıvıdan kaynaklanan aşınma, korozyon veya kirlenme gibi sorunlar yaşanmaz.

Öne Çıkan Özellikler:

• Temassız algılama: Sıvı ile fiziksel temas gerektirmez

• Geniş voltaj uyumluluğu: 5-24V DC çalışma aralığı

• IP65 koruma: Suya ve toza karşı dayanıklı yapı

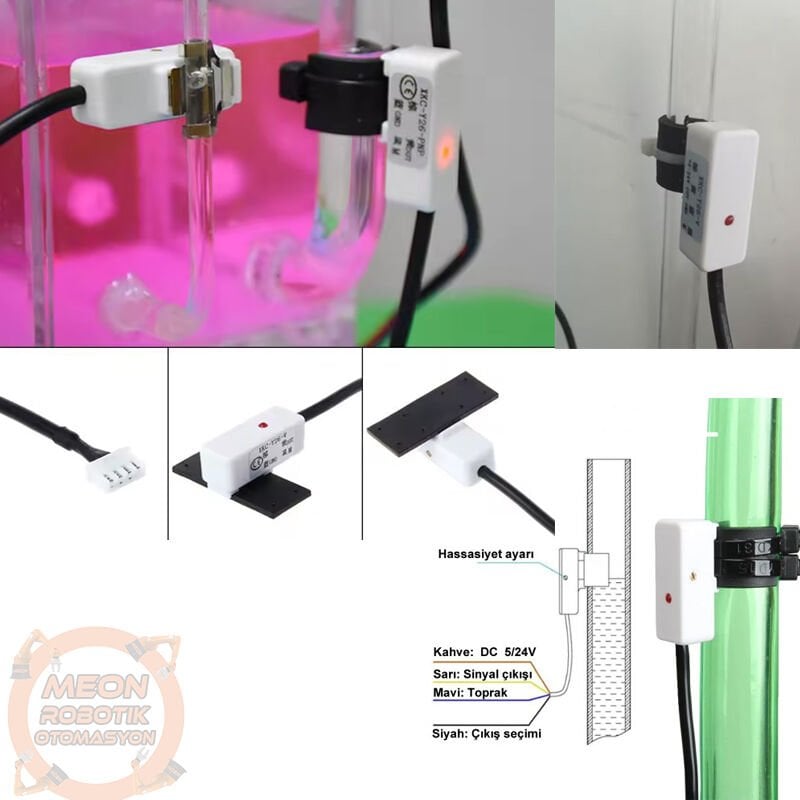

• Kolay montaj: Kabın dış yüzeyine uygulanabilir

• Yüksek uyumluluk: Plastik, cam, seramik borular ve tanklarla çalışır

• Güvenli kullanım: Düşük akım çıkışlıdır, yüksek akım için röle gerektirir

Teknik Özellikler:

• Model: XKC-Y26-V

• Giriş Voltajı: DC 5~24V

• Çıkış Tipi: Yüksek/Düşük seviye sinyal

• Çıkış Akımı: 1~100mA (yüksek akımda araya röle bağlanmalıdır)

• Algılama Mesafesi: ~10mm

• Seviye Hatası: ±1.5mm

• Tepki Süresi: 500ms

• Güç Tüketimi: 5mA

• Çalışma Sıcaklığı: 0~85°C

• Koruma Sınıfı: IP65

• Malzeme: ABS Plastik

• Boyut: 18 x 13 x 11mm

• Kablo Uzunluğu: ~45cm

• Ağırlık: 18g

Kullanım Alanları:

• Su depoları, kazanlar, akvaryumlar

• Hidroponik sistemler ve otomatik sulama sistemleri

• Çamaşır / bulaşık makineleri

• Filtrasyon sistemleri

• Kimyasal ve tıbbi sıvı tankları

• Endüstriyel proses kontrol sistemleri

Dikkat Edilmesi Gerekenler:

• Bu ürün yüksek akım taşıyamaz. Pompa, motor gibi yükleri doğrudan süremez. Araya röle, kontaktör gibi bir güç elemanı bağlanmalıdır.

• Sıvı ile doğrudan temas etmediğinden, fiziksel aşınma ve erozyon gibi problemler yaşanmaz.

• Sensör kuru kontak çıkışı verir. Montaj yönüne göre NO (normalde açık) ya da NC (normalde kapalı) olarak kullanılabilir.

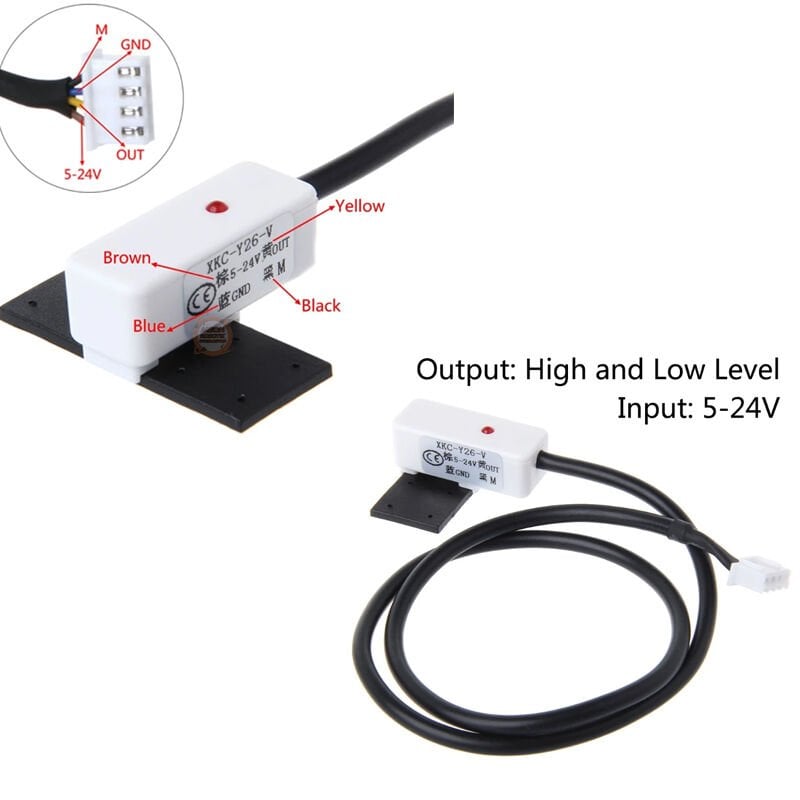

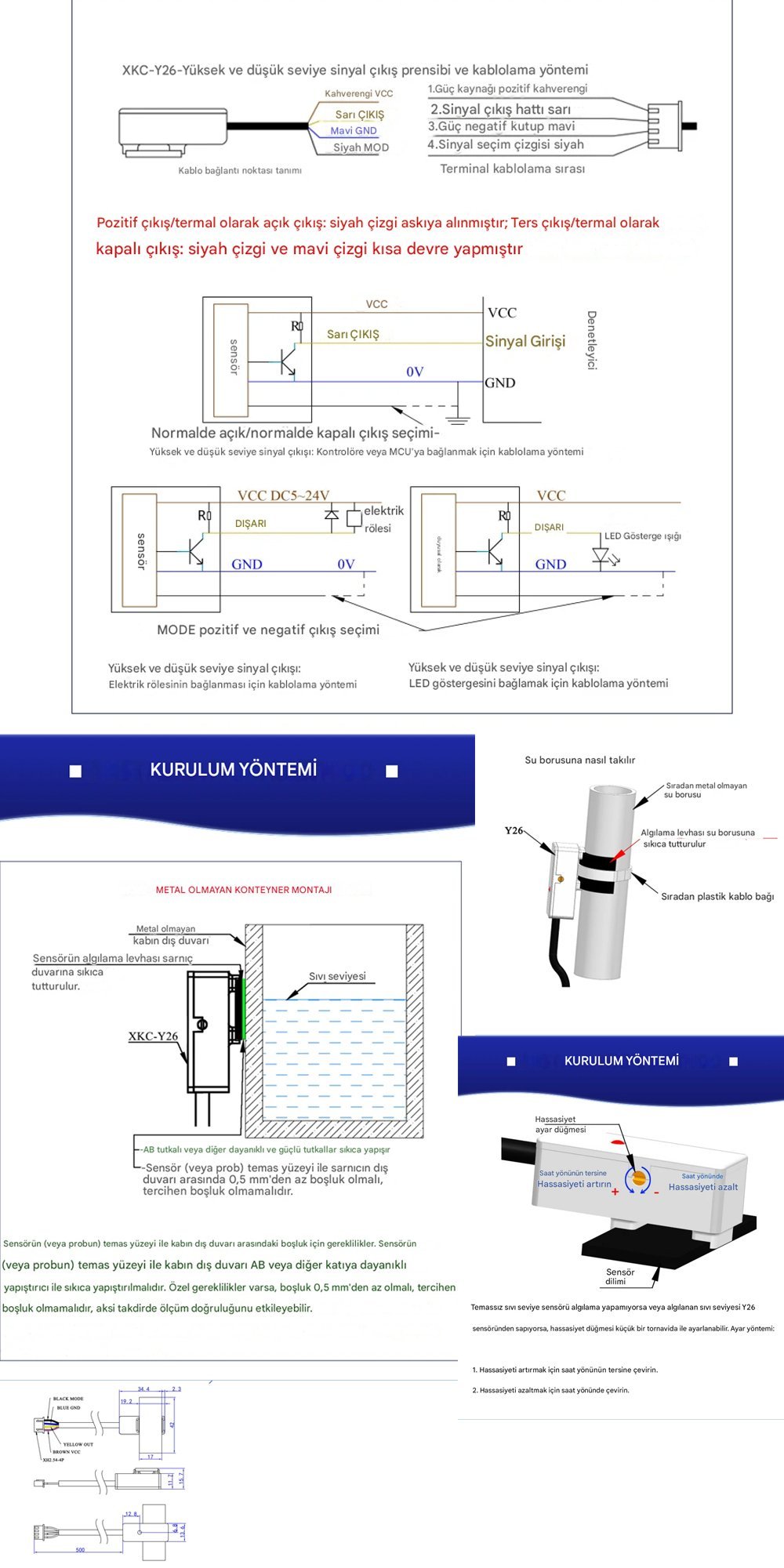

Bağlantı ve Çalışma Prensibi:

XKC-Y26-V temassız sıvı seviye sensörü, düşük güçlü röleleri veya kontrol devrelerini sürebilecek şekilde yüksek/düşük seviye dijital çıkış verir (maksimum çıkış akımı 100mA). Röle ya da başka bir harici güç elemanı sürülmesi gerektiğinde aşağıdaki bağlantı prensipleri dikkate alınmalıdır:

Siyah kablo boşta bırakılırsa (bağlantı yapılmazsa):

• Sıvı algılandığında: Transistör kesilir, yüksek seviye (HIGH) sinyal verir, röle çalışmaz.

• Sıvı algılanmadığında: Transistör iletime geçer, düşük seviye (LOW) sinyal verir, röle enerjilenir ve kontağını kapatır.

Siyah kablo topraklanırsa (0V’a bağlanırsa):

• Sıvı algılandığında: Transistör iletime geçer, düşük seviye (LOW) sinyal verir, röle çalışır.

• Sıvı algılanmadığında: Transistör kesilir, yüksek seviye (HIGH) sinyal verir, röle çalışmaz.

Bu özellik sayesinde sensör; normalde açık (NO) veya normalde kapalı (NC) mantığına göre kolaylıkla yapılandırılabilir.

Paket İçeriği:

• 1 x XKC-Y26-V Temassız Sıvı Seviye Sensörü

• 1 x Sabitleme Bandı

Meon Robotik Otomasyon mağazamızda satıştadır. Kaliteli, güvenli ve hızlı teslimatla sipariş verebilirsiniz. Akıllı sıvı seviye kontrol çözümleriniz için ideal bir üründür.

Teknik Döküman için Tıklayınız
