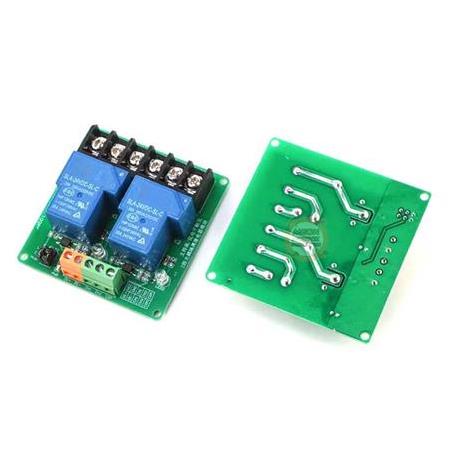

2 Kanal 30A 5 Vdc Tetiklemeli Röle Modülü-5V Röle Kontrol Kartı
Bu modül, 2 kanal tetiklemeli röle kartıdır ve 5V tetik sinyali ile çalışarak 220V/30A gibi yüksek akım uygulamalarında cihazları kontrol etmek için tasarlanmıştır. Opto-izolasyonlu yapısı sayesinde güvenli kullanım sağlar. Yüksek ve düşük sinyal tetikleme seçenekleri mevcuttur, jumper yardımıyla bu tetikleme modları arasında kolayca geçiş yapılabilir. Bu özellik, modülün esnek kullanımını sağlar.
Özellikler:
- 2 Kanal Röle Modül
- Anahtarlama Voltajı: AC 240V / DC 30V
- Röle Kontrol Akımı: 30A (Uzun süreli kullanımda 20A üstüne çıkılmaması önerilir)
- Modül Akımı: 260mA
- Tetik Voltajı: 5V DC
- Opto İzolasyonlu Giriş
- Tetikleme Akımı: 5mA
- Yüksek/Düşük Tetik Seçimi: Seçilebilir jumper ile
- Besleme Gösterge LED’i
- Röle Durum Gösterge LED’i (2 adet)
- Çalışma Sıcaklığı: -20°C ~ 85°C
- Montaj Deliği: 4 adet montaj deliği ile kolay montaj

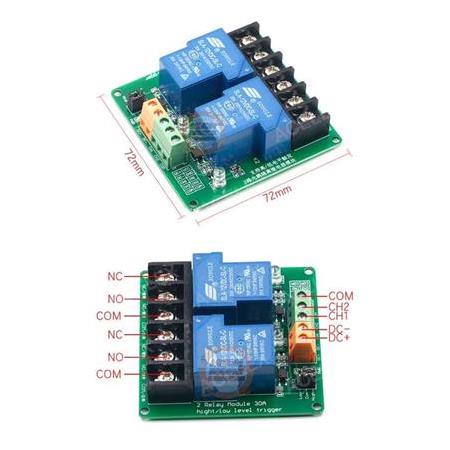

- Boyutlar: 72mm x 72mm x 22mm
- Ağırlık: 90g
- Renk: Yeşil / Mavi

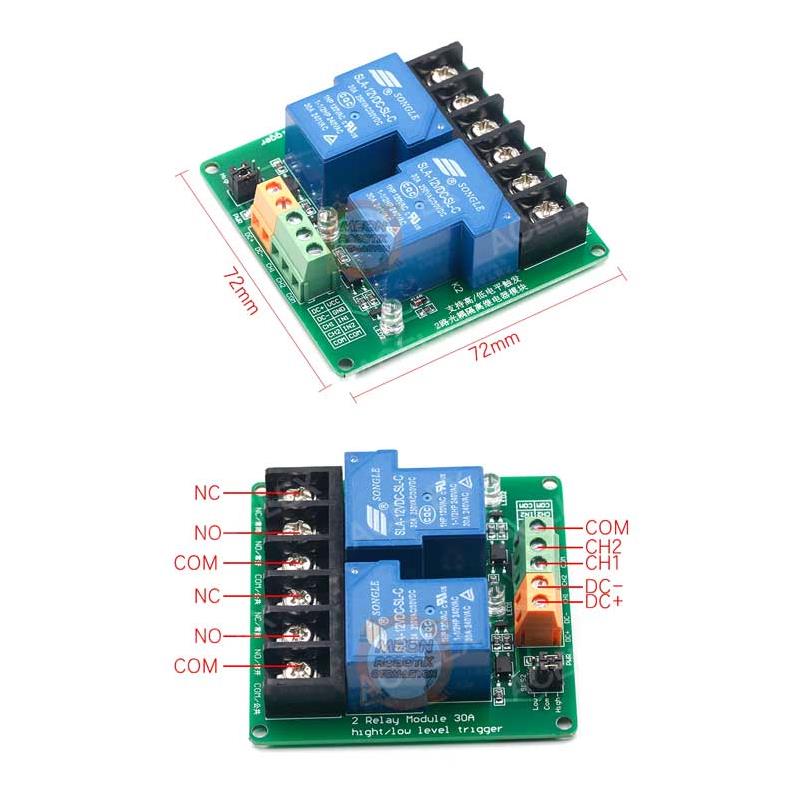

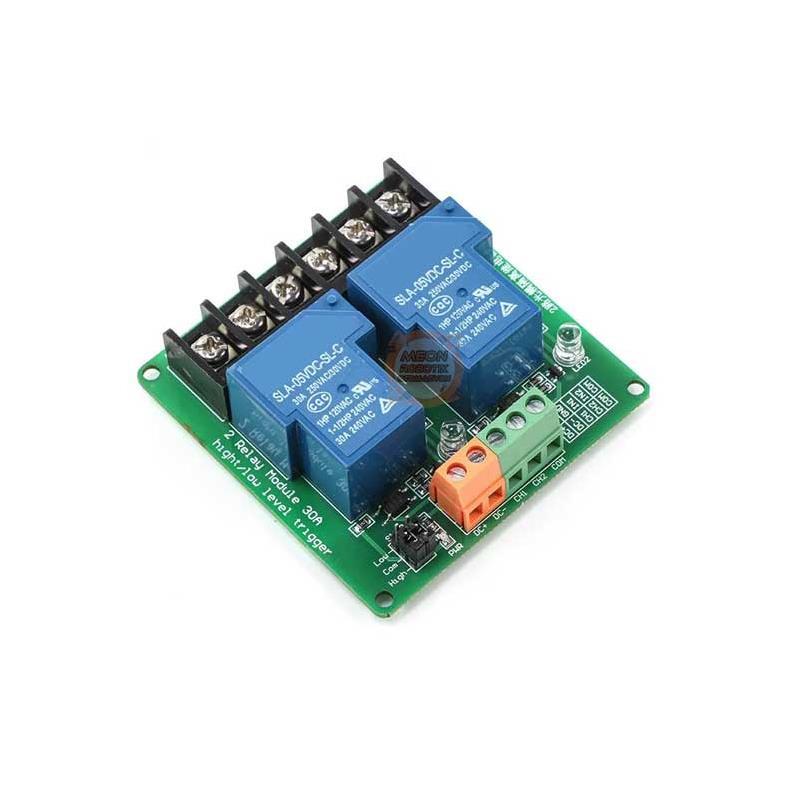

Pin Açıklamaları:
- DC+: 5V güç kaynağı pozitif pini
- DC-: 5V güç kaynağı negatif pini
- IN1: Tetik sinyal girişi (1. kanal)
- IN2: Tetik sinyal girişi (2. kanal)
- Com: Ortak toprak pini
- NC (Normalde Kapalı): Tetik sinyali gelmediğinde bağlı olan uç
- NO (Normalde Açık): Tetik sinyali geldiğinde bağlı olan uç
Çalışma Modu:
- NO (Normally Open): Tetik sinyali verildiğinde devre kapanır ve cihaz çalışır.
- NC (Normally Closed): Tetik sinyali verildiğinde devre açılır ve cihaz durur.
Kullanım Alanları:
- Yüksek akım gerektiren cihazların kontrolü
- Otomasyon sistemleri
- Motor, lamba, pompa gibi cihazların kontrolü
- Endüstriyel kontrol sistemleri
Paket İçeriği:
- 1 Adet 2 Kanal 5V 30A Röle Modül
NOT:
Röleler genellikle bir cihazı açıp kapatmak amacıyla kullanılır. Temel çalışma prensibi, cihazın besleme hatlarından birinin kesilmesi ve bu kesilen hat üzerinden cihazın kontrol edilmesidir.
Röle Bağlantı Prensibi:
- COM (Ortak Klemens):
- Besleme hattından gelen bir uç COM klemensine bağlanır.
- NO (Normally Open / Normalde Açık Klemens):
- Başlangıçta açık olan bu klemens, tetik sinyali verilmediği sürece boşta durur. Tetik sinyali geldiğinde, COM ile NO arasında bağlantı kurulur ve cihaz çalışır.
- NC (Normally Closed / Normalde Kapalı Klemens):
- Başlangıçta kapalı olan bu klemens, tetik sinyali gelmeden önce COM ile bağlantılıdır. Tetik sinyali geldiğinde, COM ile NC arasındaki bağlantı kesilir.
Çalışma Şekli:
Seçim:
Sisteminize bağlı olarak cihazın nasıl çalışmasını istediğinize göre NO veya NC pini üzerinden bağlantı yapmanız gerekir. Eğer sisteminiz beklenenin tersine çalışıyorsa, NO ve NC pinleri arasındaki bağlantıyı değiştirerek doğru işlevselliği sağlayabilirsiniz.
Bu sayede röle, tetik sinyali geldiğinde cihazı açıp kapatma görevini yerine getirir.
Bu modül, cihazların güvenli ve etkin bir şekilde kontrol edilmesine olanak tanır. Opto izolasyon sayesinde sinyal ve yük arasında elektriksel izolasyon sağlanır, bu da hassas sistemlerin korunmasına yardımcı olur.
