LiitoKala Lii-500 Akıllı Pil Şarj Cihazı
Lii-500 özellikleri
DC giriş voltajı: 12V/2.0A
Li-ion pil şarj akımı: 4.2V 300mA/500mA/1000mA/1000mA
LiFePO4 pil şarj akımı: 3.65V 300mA/500mA/1000mA/1000mA
Ni-MH pil şarj akımı: 1.48V 300mA/500mA/1000mA/1000mA
Şarj edilebilir pil tipi: Li-ion, Lifepo4, Ni-MH, ni-cd
Sabit voltaj şarjı, kesme akımı daha az sonra 100mA
Deşarj akımı: 250mA, 500mA
USB çıkış voltajı: 5V = 1000mA
Boyutu: 162*96*36mm
Uygulanabilir pil modeli: 3.7V 18650 18350 18500 16340 17500 17700 25500 10440 14500 20700 21700 26650 1.2V AA AAA vb.
Özellik:
1. Çeşitli özellikleri pil akıllı şarj cihazları için uygundur;
2. Şarj akımı regülatörleri 4 çeşit vardır (300mA/500mA/1000mA/1000mA);
3. Çok fonksiyonlu LCD ekran, ekran voltajı (V), akım (MA), zaman (H), kapasite (mAh), direnç (MR);
4. Şarj modunda, 4 kanal bağımsız olarak çalışır ve lityum iyon pilleri ve nikel-metal hidrit pilleri şarj etmek için farklı şarj akımları seçilebilir;
5. Hızlı test modunda, 4 kanal pil kapasitesini hızlı bir şekilde algılayabilir ve bağımsız olarak çalışabilir;
6. test modundan bağımsız olarak, pil kapasitesi algılama genellikle bir üçlemeyi takip eder (şarj-deşarj şarjı);
7. Üç şarj modu ve hızlı test/ücretsiz test aynı anda çalışabilir ve şarj/hızlı test yeteneği/normal test yeteneği bağımsız olarak ayarlanabilir;
8. Çeşitli koruma fonksiyonları: aşırı yük ve aşırı deşarj, kısa devre, sıcaklık, 0 voltaj fonksiyonu aktivasyon, kötü pillerin akıllı tanımlama ve pil polaritesinin otomatik tespiti.
Ürün Özellikleri

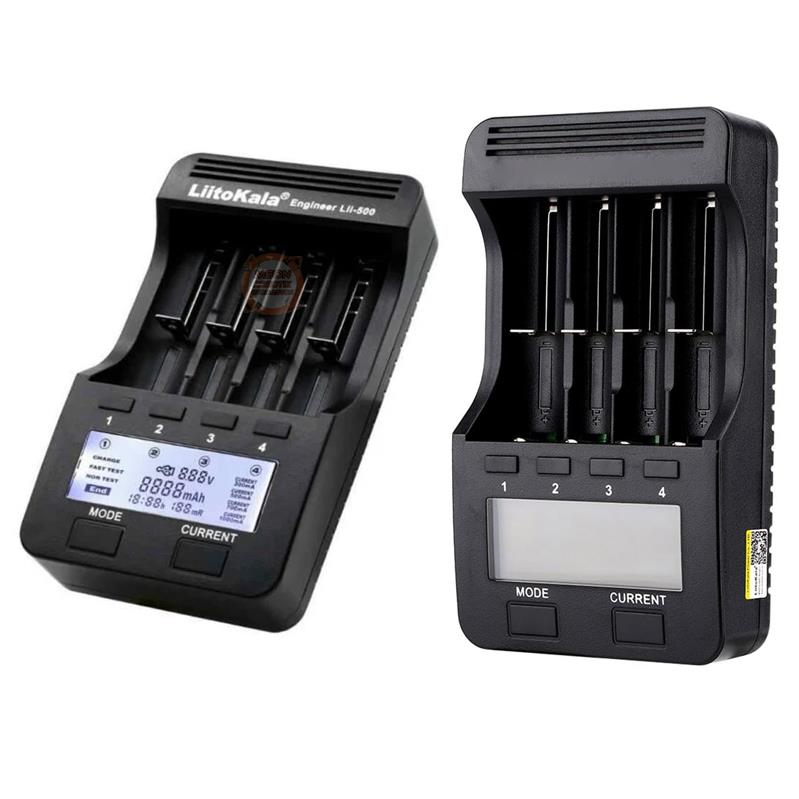

Tuşların Açıklaması
1. Şarj cihazının altı düğmesi vardır, mod seçim tuşu (MODE), mevcut seçim tuşu (CURREN) ve verileri bağımsız olarak seçilen tuşu (1234), basit ve kullanışlı kullanımı;
2. ŞARJ (şarj) modunu veya HIZLI TEST, NOR TEST (kapasite testi) modunu değiştirmek için her durumda MODE tuşunu basılı tutun ve 3 saniye basılı tutun, ardından işlev tuşlarına karşılık gelen tekrar dokunun 8 saniye içinde değiştirilebilir, akım, bağımsız, Hunchong, kapasite testi, seçilen fonksiyon çalışma durumuna 8 saniye sonra, çalışma koşulunda akımı (mA) / kapasite (mAh) / voltaj (V) / zamanı görüntülemek için (1234) tuşuna dokunabilir (h) / direnç (mR) veri referansı.
Modun açıklaması
(A) ŞARJ (şarj modu)
1. Güç şarj cihazına döndürüldüğünde, şarj cihazı tüm anlık tam parlak LCD ekran, eğer pil ekrana yerleştirilmezse Null, eğer kötü bir pil ise Null olarak da görüntülenecektir;
2. Pilin iç direncini ölçmek için pil şarj cihazını, şarj cihazını yaklaşık üç saniye içinde takın, ardından sistem otomatik olarak şarj moduna (ŞARJ) girer, şarj cihazı otomatik olarak varsayılan şarj akımı 8 saniye içinde "500mA" olur. (CURREN) anahtarıyla mevcut seçim, seçtiğiniz 300mA, 500mA, 700mA, 1000mA akım şarj sistemi kilit akımını seçin, 8 saniye içinde seti yapmadıysa, sekiz saniye içinde şarj edilecektir, ardından sistem otomatik olarak 500mA şarj olur şu anda mevcut, mevcut ve diğer işlevler değiştirilmeyecektir, gerekirse değişiklik yapılması, seçimden mod düğmesine basılması gerekir;
3. Şarj modunda (CHARGE), 8 saniye içinde bağımsız şarj veya farklı akım seçimlerini ve ayrıca farklı pil Hunchong'u değiştirmek için. basit, 8 saniye yapın karşılık gelen düğme piline 1234 dokunun, modu değiştirmek için mod düğmesine basın, 8 saniye sonra çalışma durumuna seçilen mevcut, bağımsız, Hunchong, kapasite algılama işlevini değiştirmek için mevcut tuşa basın, göre dikkat Şarj akımını seçmek için pil kapasitesi boyutu, hızlı şarj değilse, 500mA şarj etmenizi öneririz, bu en güvenli olanıdır;
4. şarj modu, tuşlara dokunarak geçiş yaparak 1234 şarj kapasitesi (mAh) / şarj süresi (h) / batarya iç direnci (mR) / şarj akımı (mA), voltaj (V) 5 çeşit ünite, pil tamamen şarj oldu Gösteriden sonra, (şarjın sonu);
(B) HIZLI TEST (hızlı kapasite test modu)
1. Güç, pil şarj cihazına geri döndürüldüğünde, 8 saniye dokunun (mod tuşu MODU) (HIZLI TEST hızlı kapasite testi modu) öğesini seçin ve ardından mevcut sistemi seçmek için (mevcut seçim tuşu CURREN) tuşuna basın. çalışma seçiminiz. Hızlı Referans Tablosu bir kapasite testi prosedürü, pil kapasitesini algılamak ve kaydetmek için ilk pilin boşalması, ardından pilin tamamen şarj edilmiş olmasıdır.
Şarj akımını (300mA, 500mA) seçtiğinizde, şarj akımını (700mA, 1000mA) seçtiğinizde sistem otomatik olarak varsayılan 250mA deşarj akımını seçtiğinizde, deşarj modunun iki türe ayrıldığını unutmayın. sistem otomatik olarak varsayılan deşarj akımı 500mA,
(B) NOR TEST (normal kapasite algılama modu)
1. NOR TEST modu: ilk pil dolu, ardından pil tamamen otomatik hale geldikten sonra pil kapasitesini algılamak ve kaydetmek için pil boşalma deşarj kapasitesi; Tablo II'ye göre kapasite tespit süreci
2. Güç tekrar pil şarj cihazına döndürüldüğünde, 8 saniye dokunma (mod tuşu MODE), NOR TEST modu seçilir, herhangi bir modda mod düğmesine 2 saniye basın, NOR TEST moduna geçebilirsiniz;
3. NOR TEST moduna girdikten sonra, geçerli anahtarı (CURREN) seçip 8 saniye içinde 300mA, 500mA, 700mA veya 1000 mA akımı seçebilirsiniz, mevcut sistem 8 saniye içinde kilitlenir, eğer bu 8 ise saniye, set yapmadıysa, sistem otomatik olarak 500mA akım şarjını kilitleyecektir (seçilen akım, deşarj deşarj akımı 250mA olduğunda varsayılan şarj akımı otomatik olarak seçilir), 8 saniye içinde, 700mA veya 1000mA akım şarjını seçin, 500mA deşarjın deşarj akımını otomatik olarak seçecektir.
4. Pil dolduğunda, sistem otomatik olarak deşarj olur, deşarj akımını sistem varsayılanlarına (şarj akımı ilişkisini seçin) ve pil kapasitesini tespit etmek için deşarj verilerini kaydedin, ekran göründüğünde, kapasite testi modu bittiğinde, Bu parametre LCD ekranı, pil referans değerinin gerçek kapasitesidir;
5. kapasite test modu bittiğinde, şarj cihazı akü dolana kadar şarj edilmeden önce tekrar mevcut parametreler seçilecektir.
Uyarı
1. Bu şarj cihazı yalnızca silindirik lityum iyon pilleri ve nikel metal hidrit pilleri, şarj edilemeyen lityum demir fosfat pili şarj edebilir;
2. Kullanmadan önce, lütfen dikkatlice talimatlara bakın, şarj edilebilir pil şarj akımının önerilerine dikkat edin, önerilen şarj akımını aşmayın;
3. Diğer güç adaptörlerini kullanmayın;
4. Şarj cihazının boşalması sıcak olabilir, yanmamaya dikkat edin;
5. Kullanmayı durdurun, gücü kesin, pili çıkarın;
6. Sadece normal odada kullanılabilir.
7. Bu ürün test verileri yalnızca referans içindir, lütfen profesyonel ekipmana başvurun.

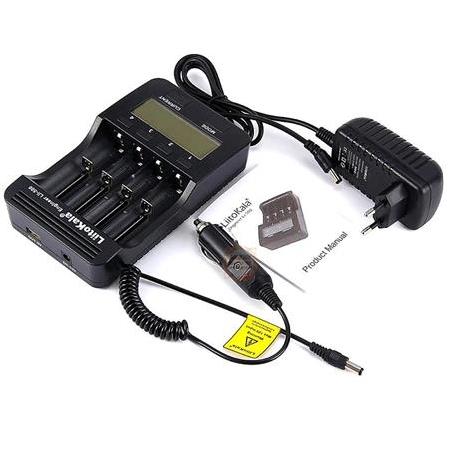

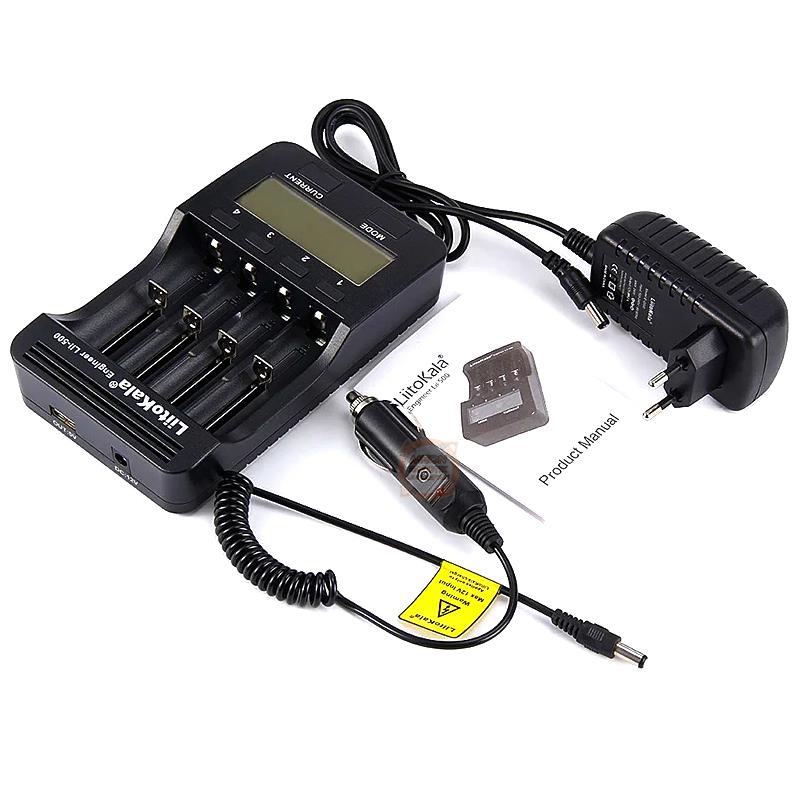

Ürün İçeriği
1 X LiitoKala Lii-500 1.2V veya 3.7V Pil Şarj Cihazı
1 X 2A adaptörü
1 x Araç şarj cihazı
